零基础 S7-1200站点上载\程序上载\硬件检测\项目上载兼容

STEP7V13及以上版本功能：将设备作为新站上传（硬件和软件）

S7-1200TIA博途软件

软件要求：TIAPortalV13及以上版本

固件要求：及以上版本

只要满足上述条件，就可以使用"上传设备作为新站（硬件和软件）"功能从在线连接的设备上将硬件配置与软件一起上传，并在项目中使用这些数据创建一个新站。

1、在项目树中选择项目名称。在“在线”菜单中，选择“将设备作为新站（硬件和软件）”。打开“将设备上传到PG/PC”对话框。

图1将设备作为新站（硬件和软件）

2、在“将设备上传到PG/PC”对话框中执行以下操作

图2将设备上传到PG/PC

①PGPC接口的类型选择PN/IE，接口选择电脑网卡

③在搜索到的设备中选择需要上传的设备

④添加“从设备上传”按钮

注意：上传时不支持下载时支持的通过输入IP地址搜索CPU的方法，下载时的输入IP方法参见链接。

3、上载成功后，可以获取CPU完整的硬件配置和软件。

图3上载成功

软件部分主要包含：包含注释的程序、包含注释与符号名的DB块、工艺对象配置、包含注释的PLC变量表、PLC数据类型、文本列表等。

4、值得注意的是上传的DB块包含起始值与快照值，快照值也就是上传时DB块变量的实际值，可以用来将其加载为实际值或初始值。

图4DB块快照值

上传要点

1、要上传的硬件配置和软件必须与TIAPortal软件版本兼容。如果设备上的数据是由前版本程序或不同的组态软件创建的，则需确保它们是兼容的，具体兼容性参见链接。

2、执行将设备作错需确认离线项目中没有配置与在线PLC相同名称的站点，否则上传失败。

图5站点名称相同时上传失败

3、项目中含有TIAPortal没有的HSP或GSD，则无法上传。

图6上传含HSP或GSD项目失败

CPU程序的上载

一、上载程序块--STEP7V12及其以上版本软件

1、根据CPU型号添加硬件，或者自动获取PLC硬件信息后，将CPU转至在线

图1硬件在线

2、在线后，选中“上传”图标，进行上传程序块，具体方式见图6，

图2上传程序块

3、上传完成如图7所示。

图3上传完成

注：要上传的硬件配置和软件必须与TIAPortal软件版本兼容。如果设备上的数据是由前版本程序或不同的组态软件创建的，则需确保它们是兼容的。

二、上载程序块--STEP7V11/版本软件

1、根据CPU型号添加硬件，或者自动获取PLC硬件信息

图4设备视图

2、在在线访问的电脑网卡下双击“更新可访问的设备”，则会自动显示出电脑可访问到的设备，选择需要访问的PLC，展开目录，将程序块拖拽到离线的程序块，就会自动弹出上载对话框。

图5在线访问

3、弹出对话框

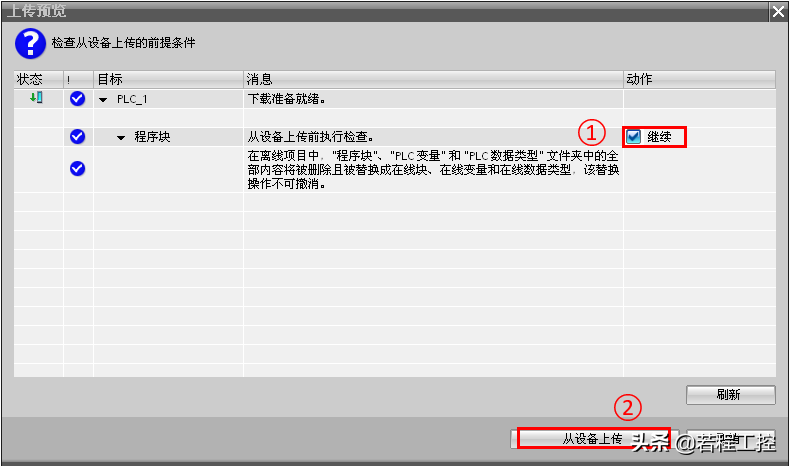

图6上载程序块

①勾选“继续”

硬件检测

一、自动检测CPU主机架硬件信息

如果您可以使用电脑在线连接S7-1200CPU，且CPU的扩展模板都已经被插接完毕，您可以使用自动检测这种更为简便的方式完成设备的硬件配置。

CPU处于出厂设置，用户从未下载设备配置到CPU，也从未为CPU分配IP地址，也可采用"自动检测"方式完成设备配置。

1、添加新设备，选择“控制器”，在“SIMATICS7-1200”下面选择“非特定的CPU1200”，在右边版本选择合适的版本

图1添加非特定的CPU1200

图2项目视图

3、

图3硬件检测

在硬件检测窗口中完成以下操作

②在可访问节点中显示所有兼容的S7-1200并选择

4、硬件信息上载成功后，用户可以在设备视图中看到所有模块的类型，包括CPU、通信模块、信号模板和I/O模块：

图4硬件信息上载成功

注意：硬件信息上载的只是CPU(包含以太网地址)及主机架模块的型号以及版本，分布式IO以及模块参数配置是不能获取上来的，必须重新组态及配置所需参数并下载，才能保证CPU正常运行。

二、自动检测分布式IO硬件信息

在TIAPORTALV15开始，软件增加功能，可以在线检测并识别与电脑相连的PROFINETIO设备，这样在组态时候避免了逐个检查模块版本、订货号的繁琐。这样该功能结合CPU主机架的检测功能，使得S7-1200的组态更加便捷。

注意：对于ET200SP模块目前无法检测出底座颜色

1、创建TIAPORTAL项目，在“在线”菜单，选择“硬件检测”，选中其下级的“网络中的PROFINET设备”

图5选择功能

2、在弹出对话框做如下操作

图6搜索设备

①PGPC接口的类型选择PN/IE，接口选择电脑网卡

③在搜索到的设备中选择需要添加的设备

④添加“添加设备”按钮

3、检测出的设备将显示在网络视图中

图7检测完成

4、进入该设备的设备视图，可以看到模块信息已识别出。

图8设备视图

TIAPORTAL版本和CPU中程序版本在上传时的兼容性

通常CPU内的程序只能使用相同版本的TIAPORTAL软件上传，也就是说例如用V15下载的程序只能使用V15版本TIAPORTAL上传，但是也存在一些特例，或者特殊的解决办法，具体见下表和后面的说明。

绿色背景的区域只允许使用从CPU中上载程序块。

1.在TIAPORTALV14SP1软件中，上传TIAPORTALV14或V14SP1的项目

在TIAPORTALV14SP1软件中能创建两个不同版本的项目：V14SP1或V14（创建方法参考：TIAPORTALV14SP1项目创建），因此，在TIAPORTALV14SP1软件中，能否上传V14SP1或V14项目取决于TIAPORTALV14SP1软件中使用的项目版本。

1)当使用TIAPORTALV14SP1软件下载TIAPORTALV14项目到S7-1200CPU，或者直接用TIAPORTALV14下载项目到S7-1200CPU后，如果用于执行上传操作的软件是TIAPORTALV14SP1版本并且创建项目版本是TIAPORTALV14SP1，则上传的项目仍然是TIAPORTALV14版本，并且项目无法升级。

鼠标选中项目，右键选项“升级”显示为灰色。
