电气人不得不知的西门子PLC软冗余常见问题汇总

西门子软冗余系统顾名思义，就是用软件功能来实现硬件冗余功能，安全性比单机高，价格比硬冗余低，对于那些又不想花钱又要冗余功能的项目它就能派上用场了，下面就西门子软冗余常见问题做一个汇总，希望对大家有所帮助。

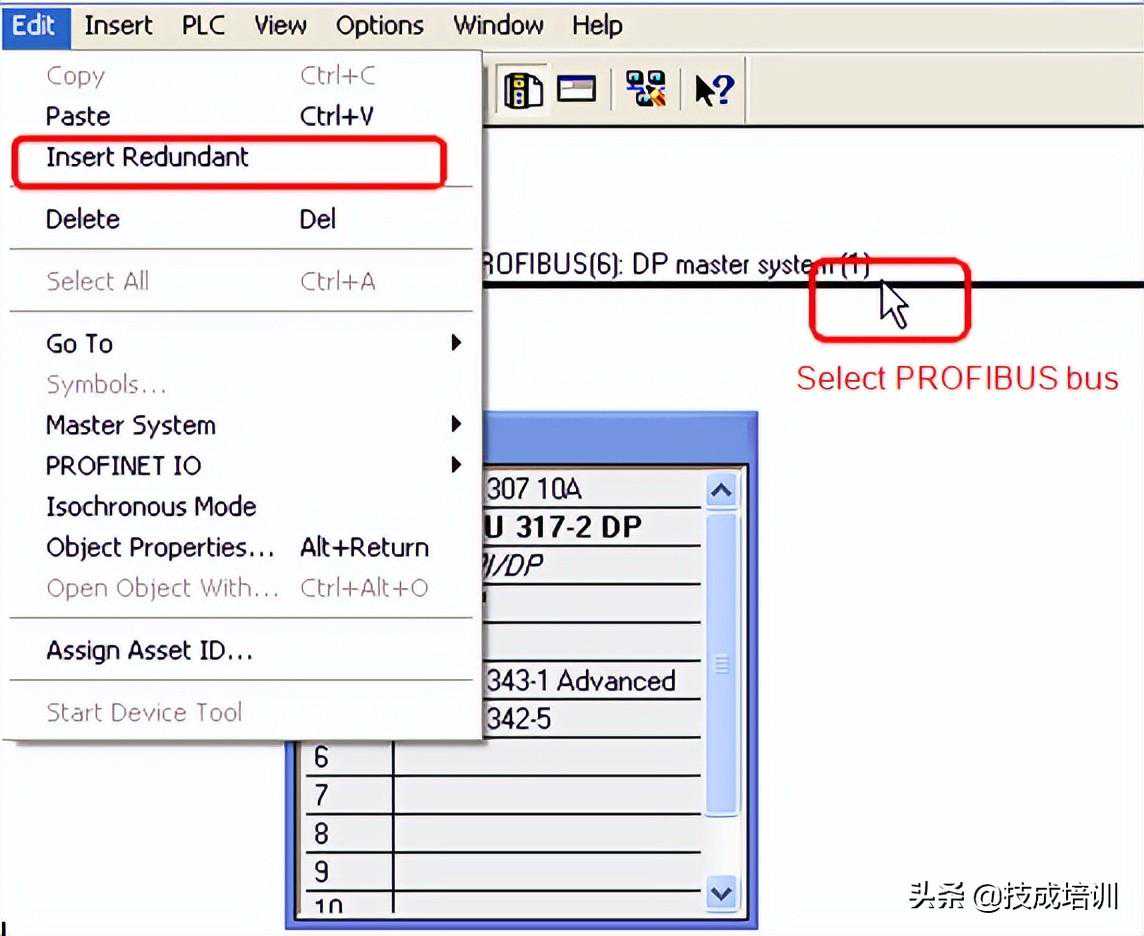

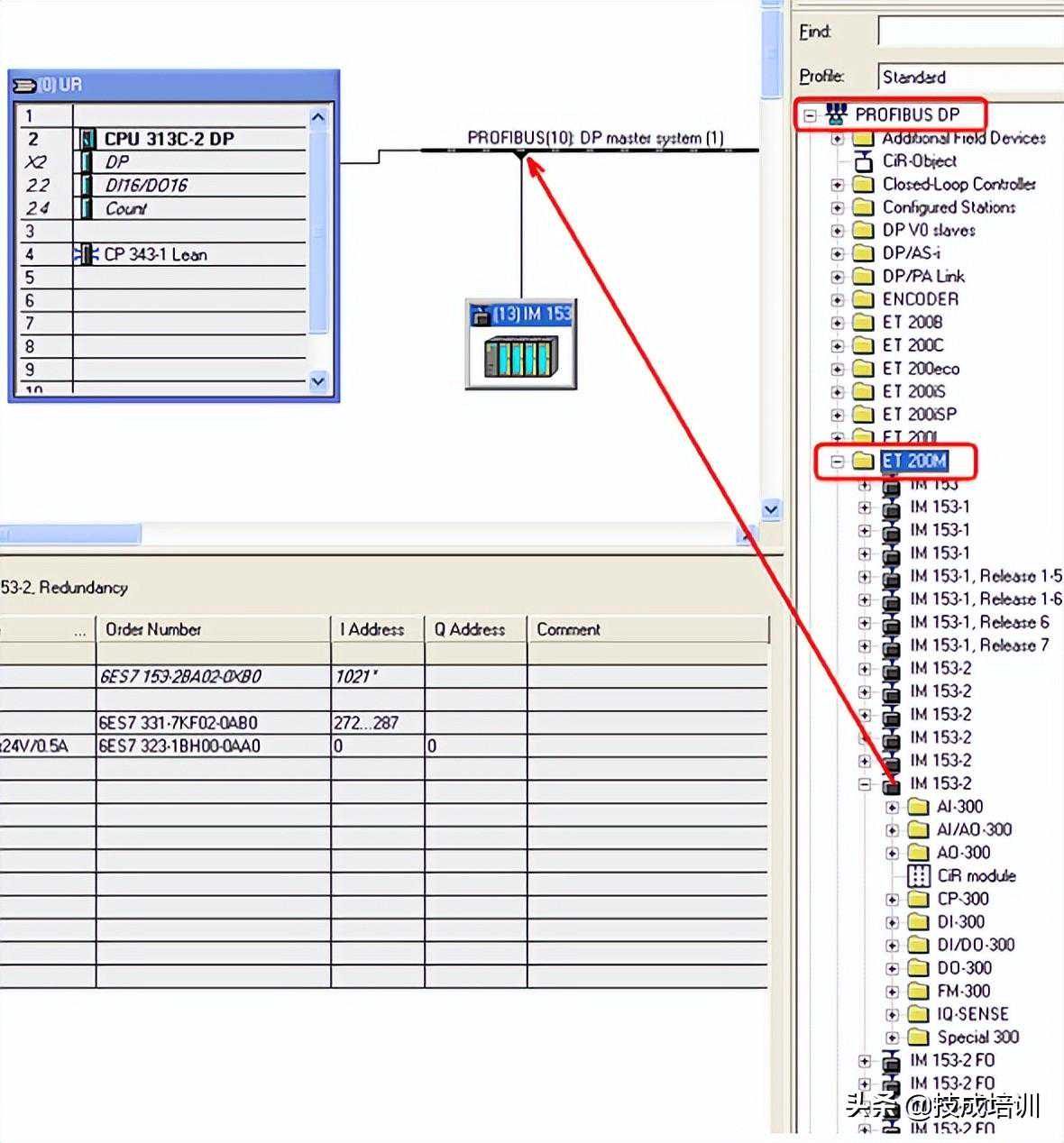

回答：软冗余系统的冗余控制只能通过ET200M实现,组态如图1所示。A站和B站的配置必须相同。复制ET200M的组态,根据图2所示的菜单操作完成B站的组态。

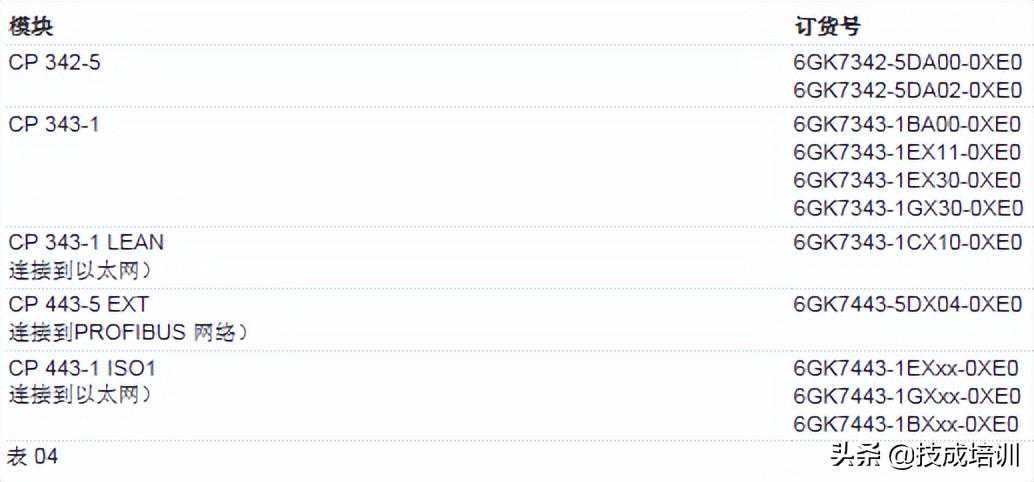

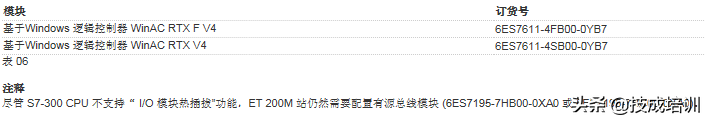

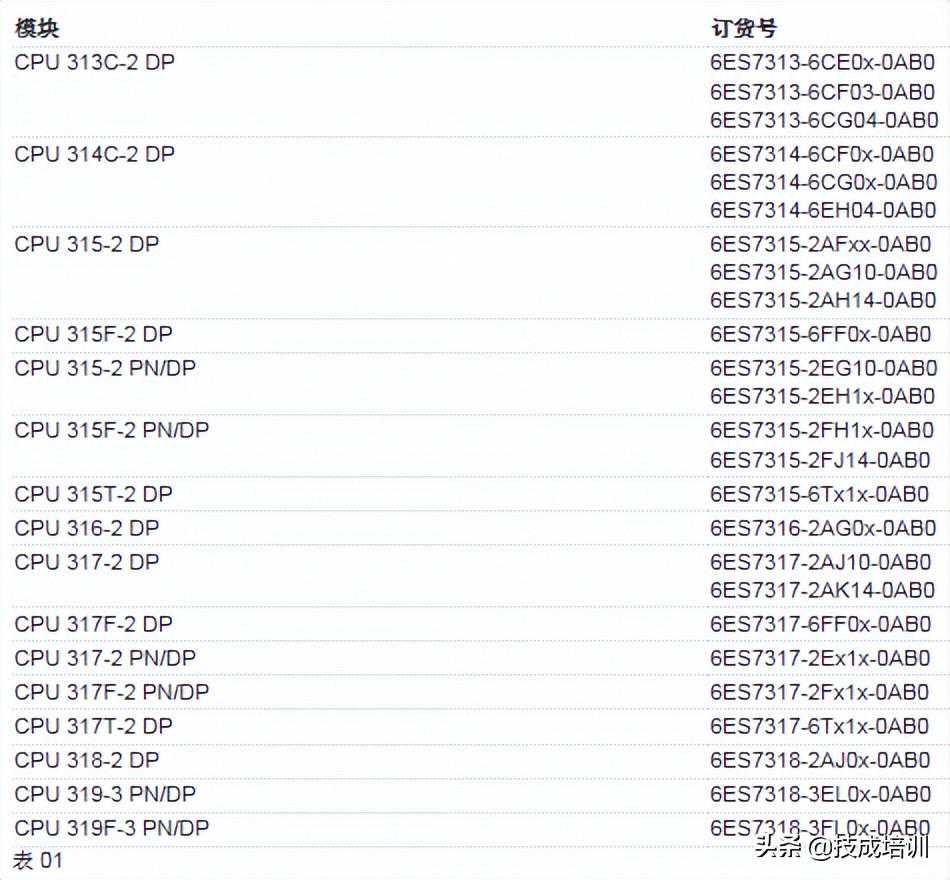

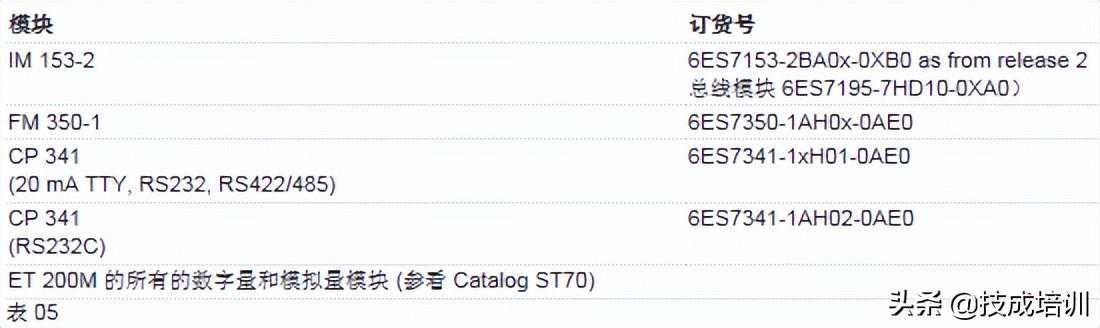

回答：软件冗余(SWR)是一个软件包，用于将S7-300和S7-400系列的标准CPU配置成容错控制器。软冗余系统的控制器是S7-300和S7-400系列标准的CPU，同步软冗余CPU的连接是通过标准的通讯处理器，如CP模块或MPI接口来实现的。I/O设备的连接是通过两个冗余PROFIBUSDP网络与带有冗余IM153-2接口模块的ET-200M站实现。从版本2008开始，WinACRTX也可以实现软件冗余。下面的表格列出了支持软冗余的模块，小写字母x代表订货号中的通配符。

（1）S7-300CPUs

（2）S7-400CPUs

（3）具有DP主站功能通信模块

（4）用于连接站的通信模块

（5）分布式I/OET200M上的模块

（6）基于PC的控制器

回答：冗余同步数据区如图3所示，包括：过程映像输出区/DB/IEC/M,如图3所示的红色区域。非冗余数据区域包括：DB。冗余数据区的主数据通过冗余链路覆盖到备用站，这样可以保证主站和备用站的数据同步;而非冗余DB区域的数据知识按照定义的方向A-B或B-A进行传输，没有主备之分。
注意：A站的冗余或非冗余数据区域长度必须和B站相同，如果不使用，可设置长度为0。

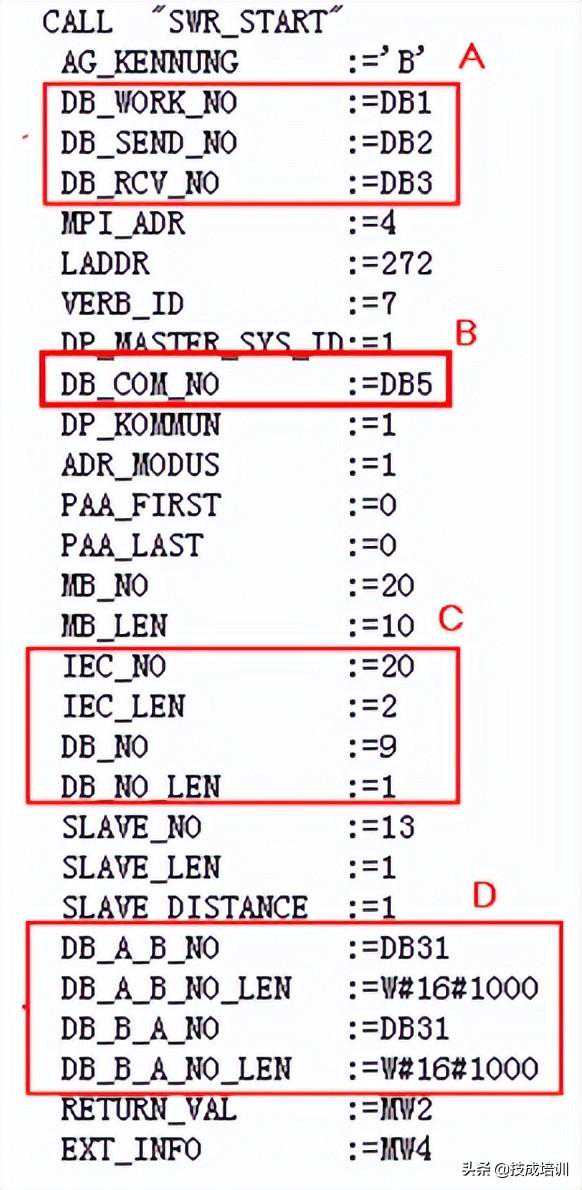

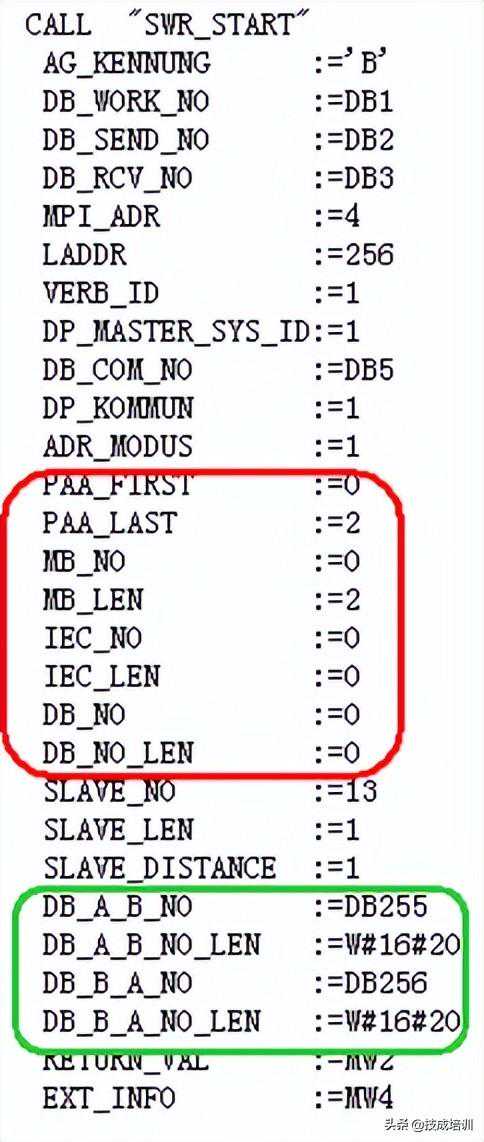

回答：软冗余系统中DB块的特定功能，在FB100"SWR_START‘中定义，如图4所示。

A:软冗余操作DB是自动生成的，不需要手动添加到项目中。"DB_SEND_NO"和"DB_RCV_NO"指定的DB在两个站中必须是相同的。

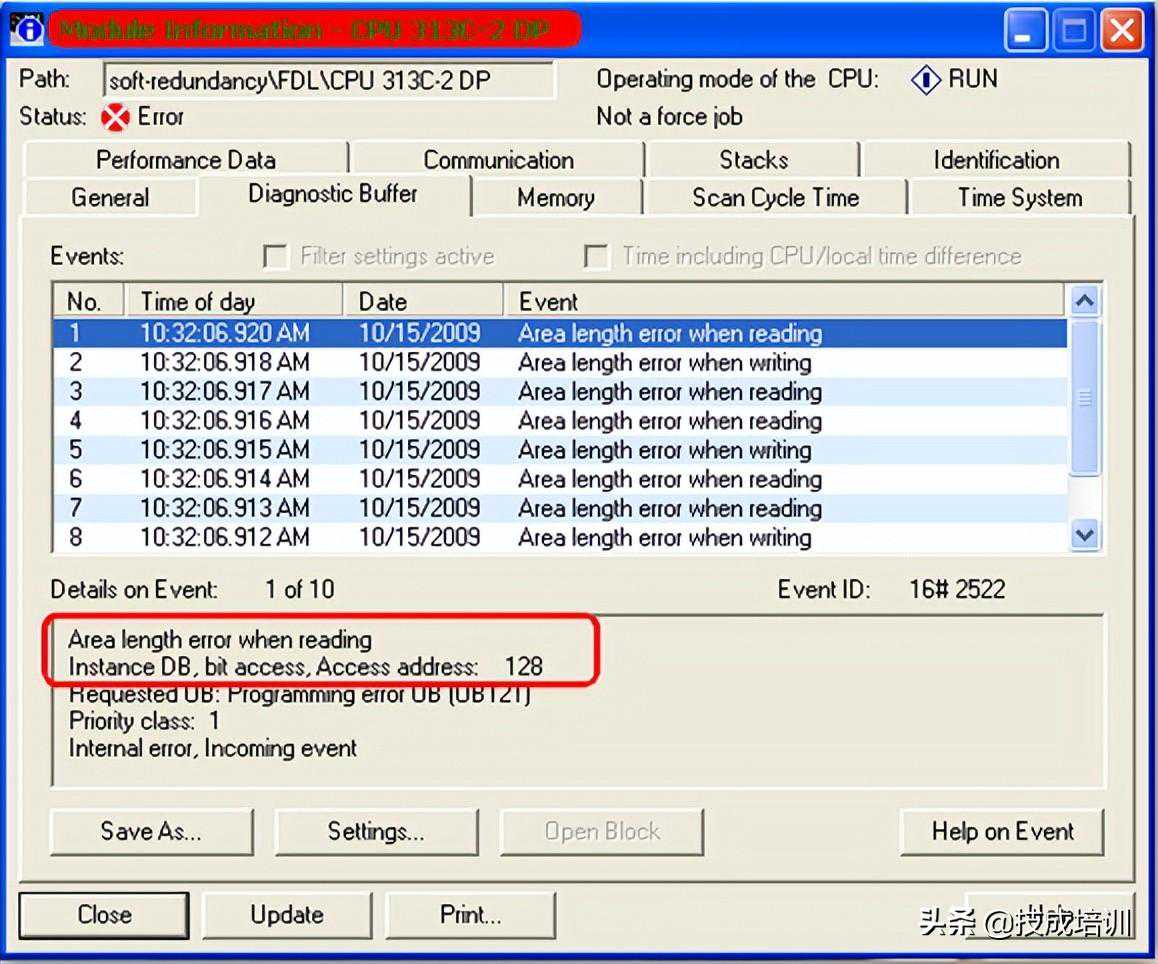

B:实例数据块在FB101'SWRZYK’中指定，其中需要标注DB5的长度。如果没有正确生成，CPU可以正常工作，但SF灯亮，出现错误报告，诊断缓冲区如图5所示。

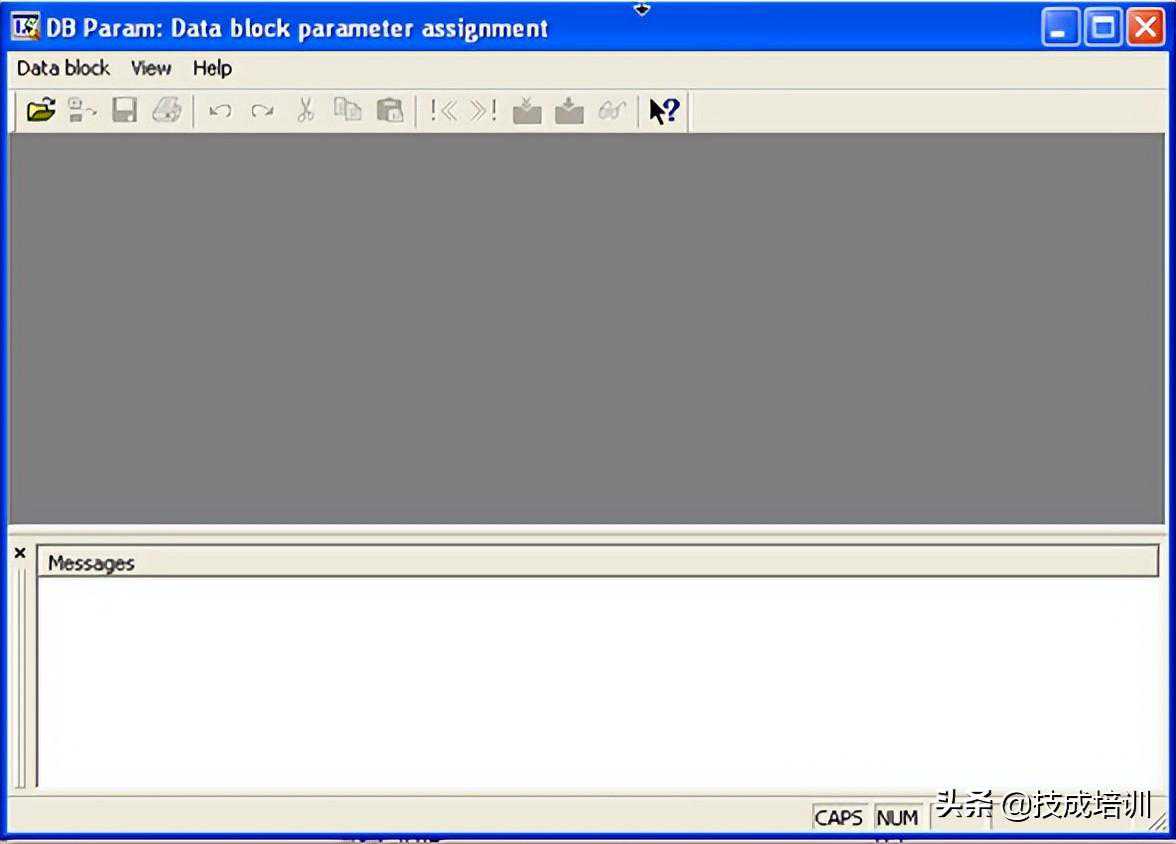

图6中DB5的长度只有100字节，双击打开DB5时没有显示内部参数，如图7所示。因此，实例数据块需要在FB101“SWRZYK”中删除DB5后重新指定并重新生成。在正常的MPI同步中传输194字节的数据。358字节的数据在以太网/PROFIBUS中同步传输。

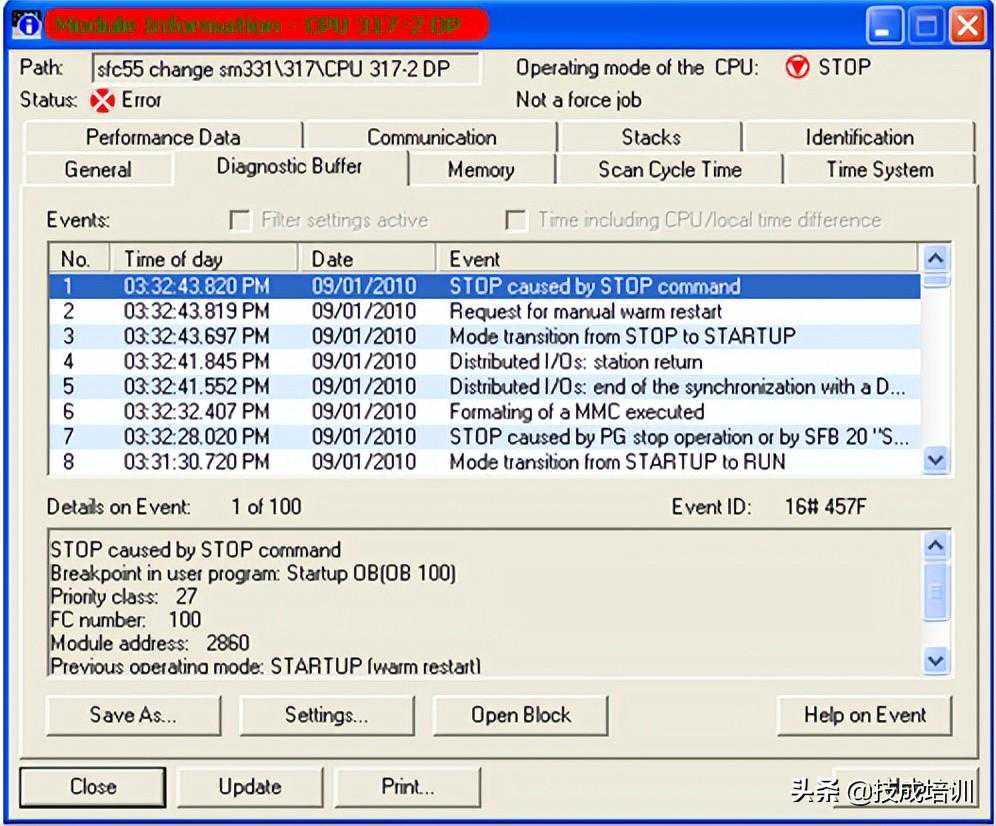

C:冗余数据区用于把主站数据随时同步到备用站，需要手工创建。还需要生成IECTimer的背景数据块，其在A站和B站中的长度必须相同。生成的DB块长度应该大于2个字(新创建的DB块长度为2字节，因为它只包含一个INT变量)。否则，CPU可能会停止，诊断缓冲区报告错误，如图8所示：

D:非冗余DB块

（1）不需要手动创建，它将由程序自动生成

（2）A-B和B-A方向的DB必须同时使用，禁止单方向使用(A-B0字节，B-A100字节-----B停止;B-A0字节，A-B100字节-----A停止)。否则，CPU停止，诊断缓冲区如图9所示

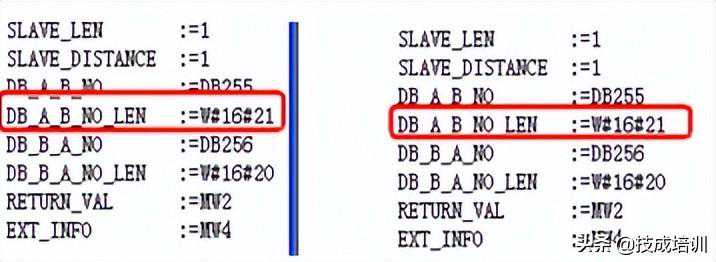

（3）非冗余DB块的字节长度必须是偶数，而不是奇数，如图10所示;A站和B站非冗余DB块长度必须相同。否则，CPU停止，诊断缓冲区如图11所示:

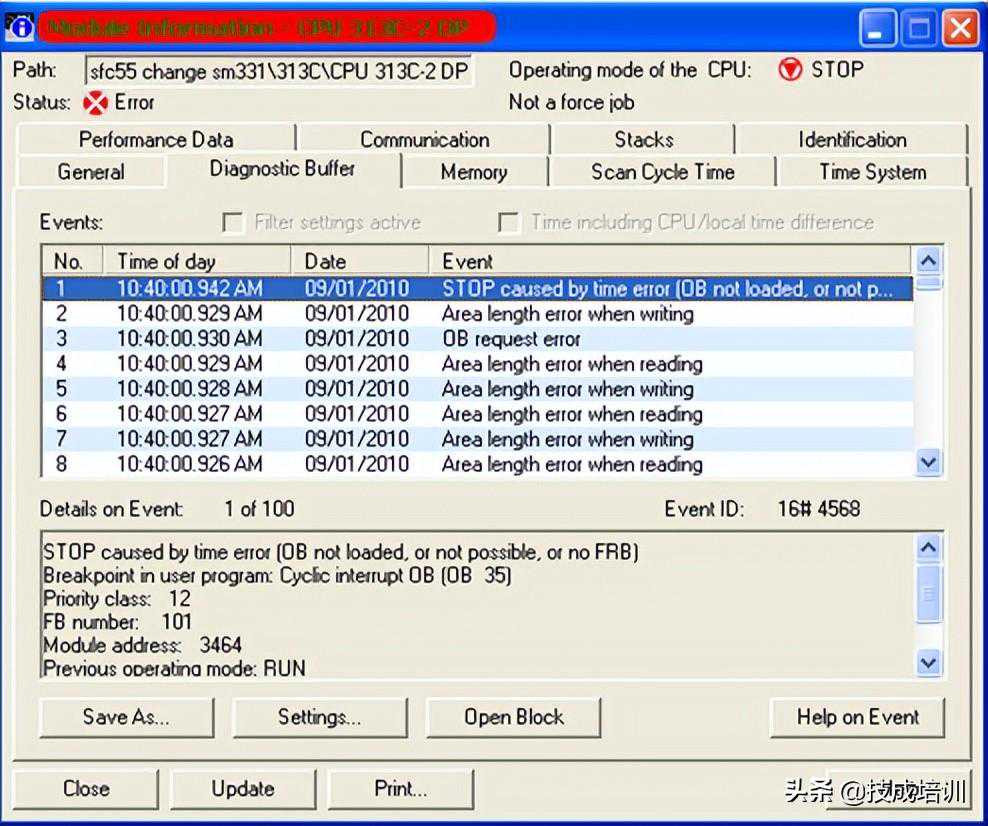

回答：其他冗余同步数据区包括过程映像输出区和M区，如图12所示。主站的数据随时被同步到备用站。过程映像输出区域长度不能超过CPU允许的长度，每个ET200M从节点支持的最大长度为32字节;M区域长度应大于1个字节，且小于CPU允许的值。否则，CPU停止，诊断缓冲区如图13所示。如果没有使用，长度可以设置为0。

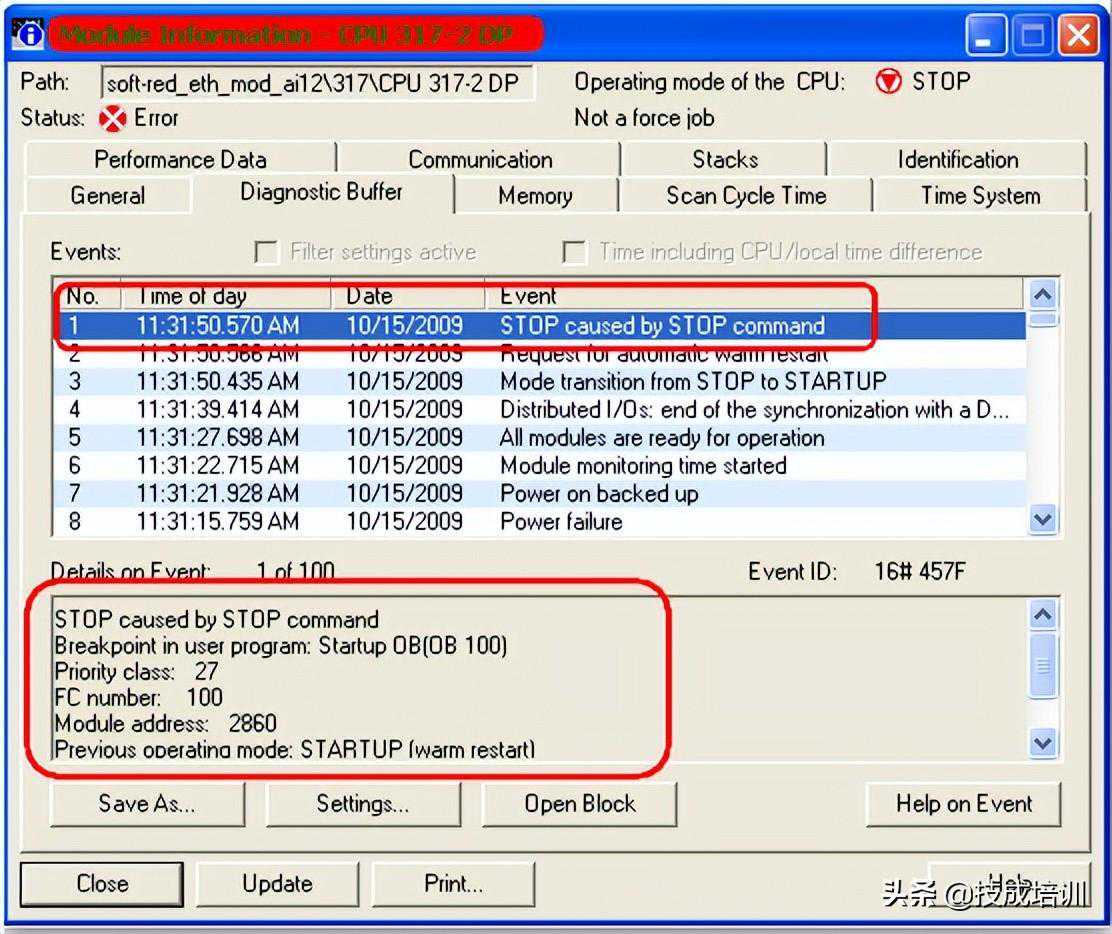

回答：CPU启动后，会在FC100“SWR_START”中生成相应的DB块。如果修改参数后不删除旧的DB块，会导致CPU故障。手册中的相关说明如图14所示：

因此，在修改FC100“SWR_START”参数时，建议参考如下步骤：
方法一：

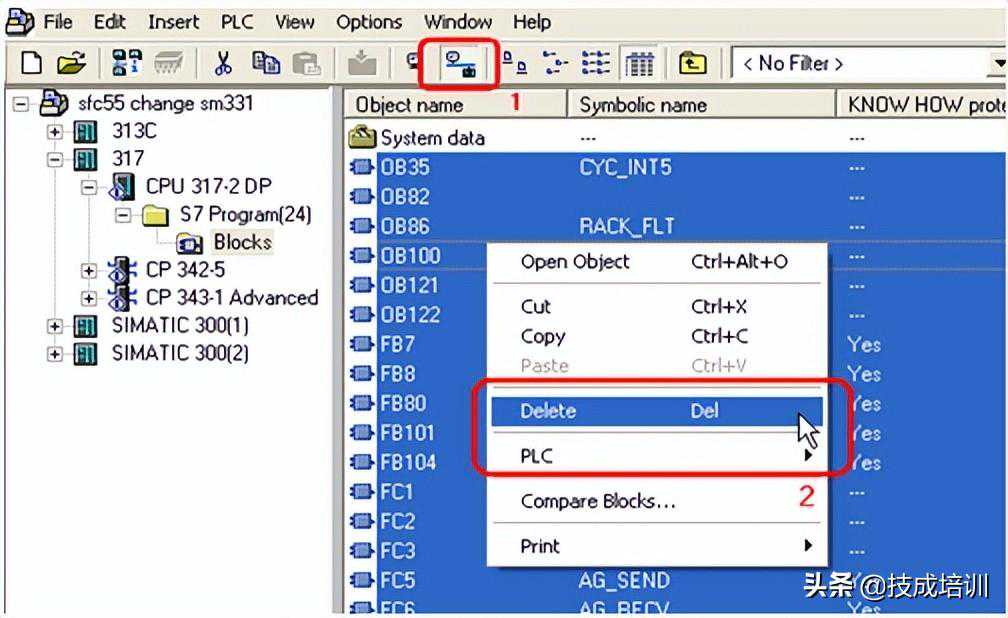

（1）打开项目在线窗口，如图15所示。
（2）删除图15所示的所有程序块。

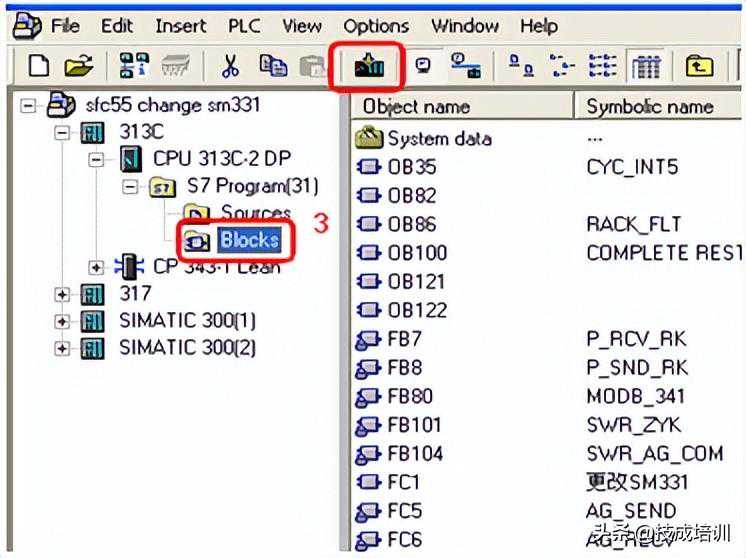

（3）重新下载block，如图16所示。
（4）对CPU执行内存复位操作

方法二：

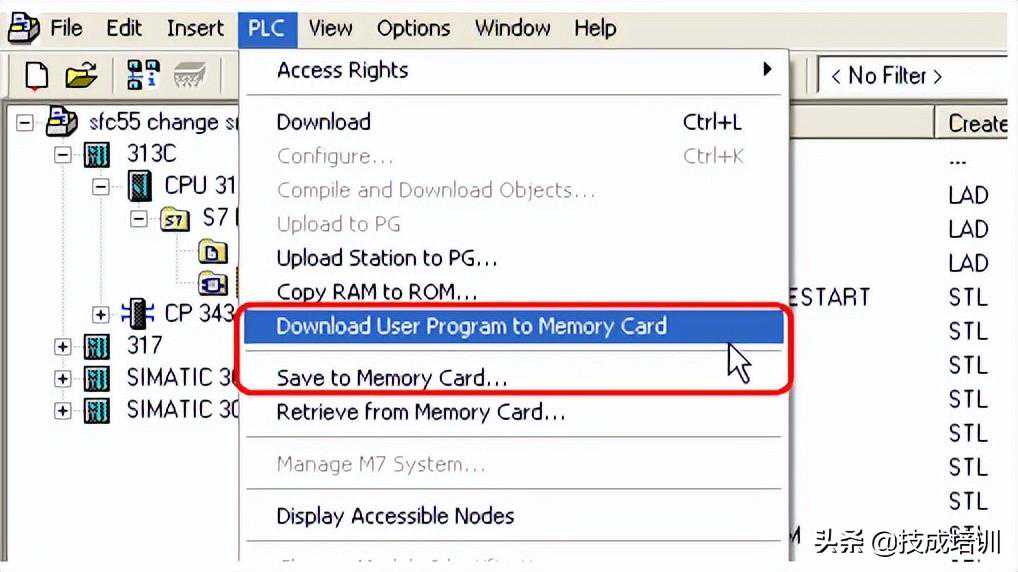

选择“Blocks”，按照图17的菜单操作下载Blocks(删除MMC卡中的所有Blocks，将新程序写入MMC卡中，并复位CPURAM)。

回答：当同步失败时，FB101“SWRZYK”的返回值报告错误16#8015，如图18所示。同时将状态位设为1，如图19所示。如果物理连接正常，请检查以下参数设置。

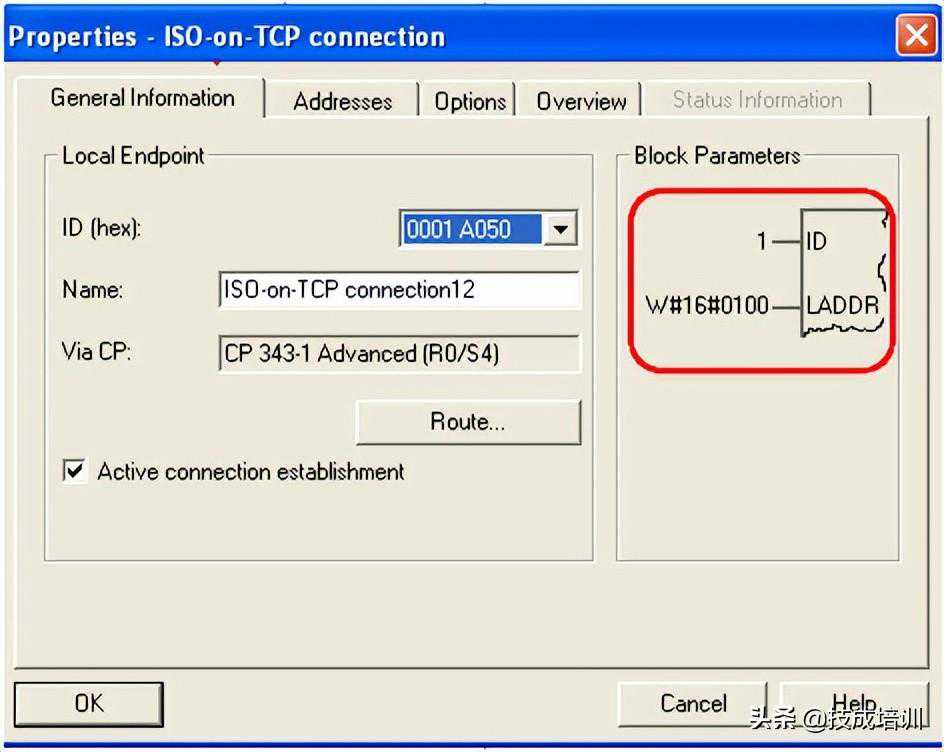

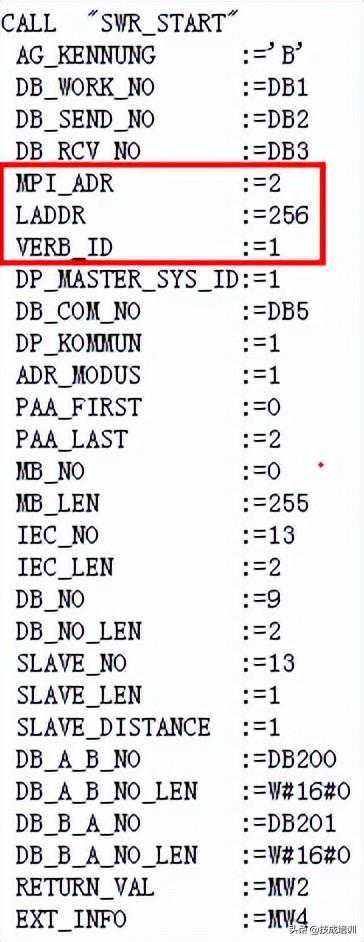

根据不同的同步方式检查FC100“SWR_START”参数，如图20所示，其中“MPI_ADR”为MPI同步使用的对端MPI地址;PROFIBUS/以太网同步使用“LADDR”和“VERBID”，分别表示同步CP的硬件地址和连接编号，如图21所示。

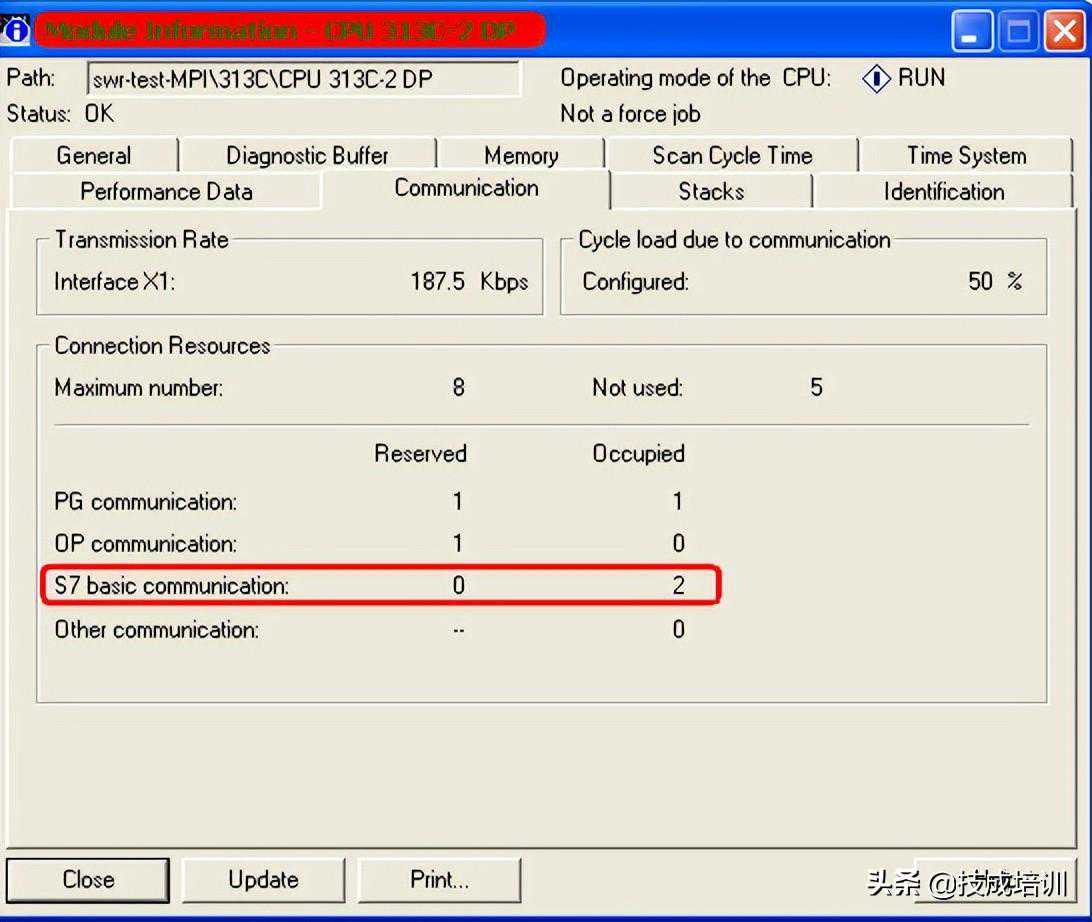

选择MPI同步时，冗余程序块调用SFC65“XSEND”和SFC66“XREV”进行数据同步，占用S7-300CPU的2个“S7基本通信”的连接资源，如图22所示。

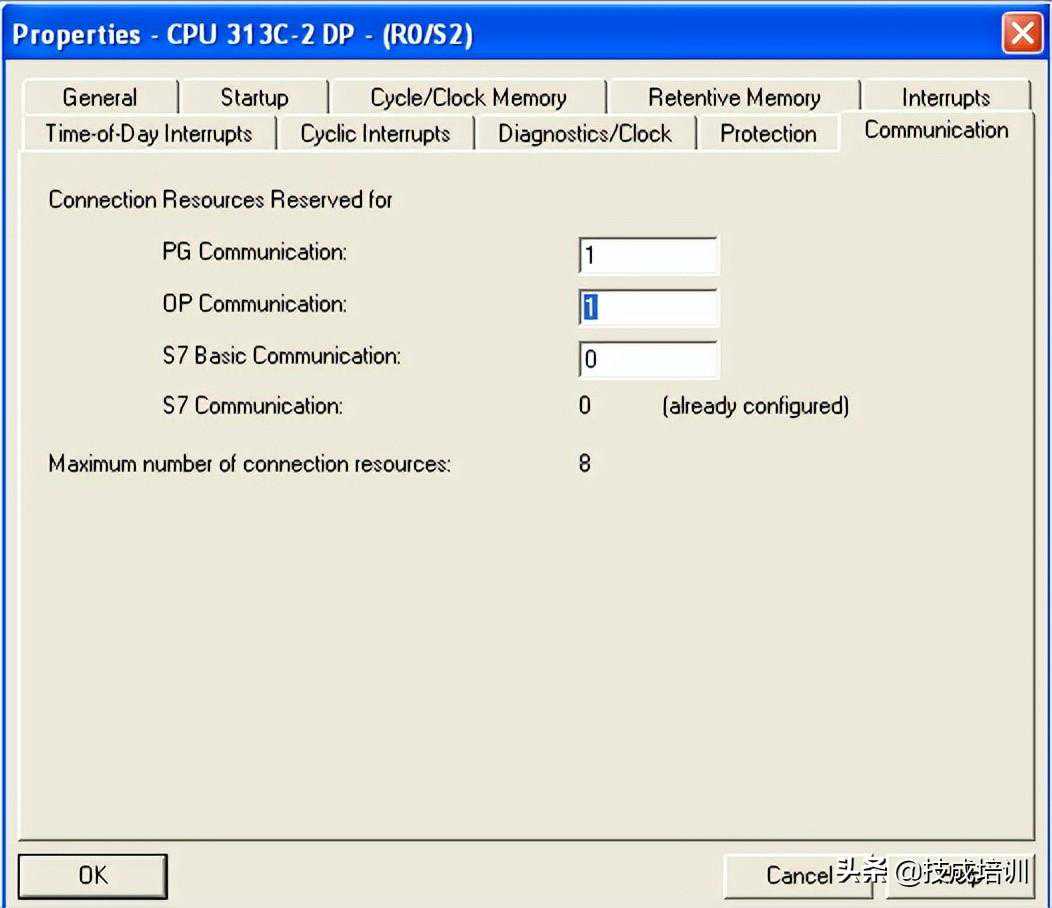

注意：如图23所示，配置中必须预留足够的资源。否则由于缺乏连接资源，同步链路中的通信可能受到影响。

回答：只有在OB86中调用FC102“SWR_DIAG”时，软冗余系统才会对DP总线错误进行诊断，以便进行主/备切换操作。
注意：如果不调用，状态字不会报告任何错误，也不会引起可能导致主/备切换的CPU故障。此时，外部IM153模块总线故障切换，软冗余系统不切换。
警告：不能修改FC102“SWRDIAG”的块号。

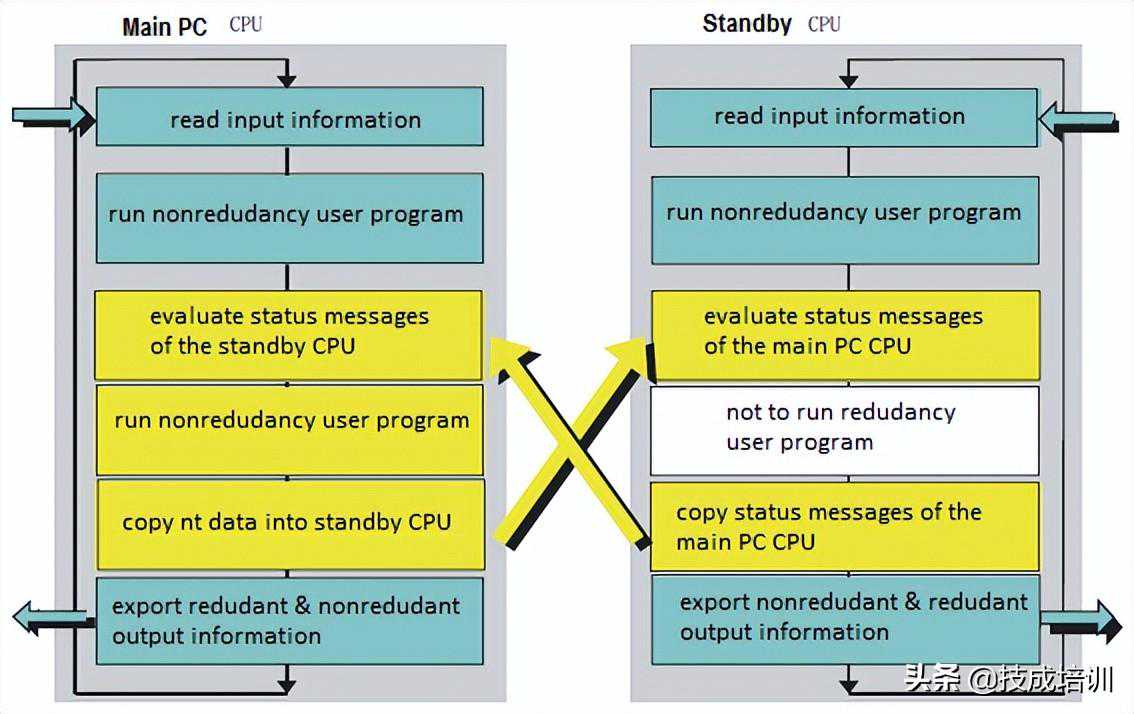

回答：如图24所示，闪烁表示同步有时成功，有时失败。首先，确保两个CPU的冗余/非冗余数据区域的长度相同。其次，主/备CPU同步过程如图25所示。随着FB101“SWR_ZYK”的成功执行，数据同步就实现了。因此，两个CPU的FB101“SWR_ZYK”的调用周期必须相同。FB101“SWR_ZYK”应该在OB35中调用。如果在OB1中调用，请确保OB1的循环扫描周期相似。

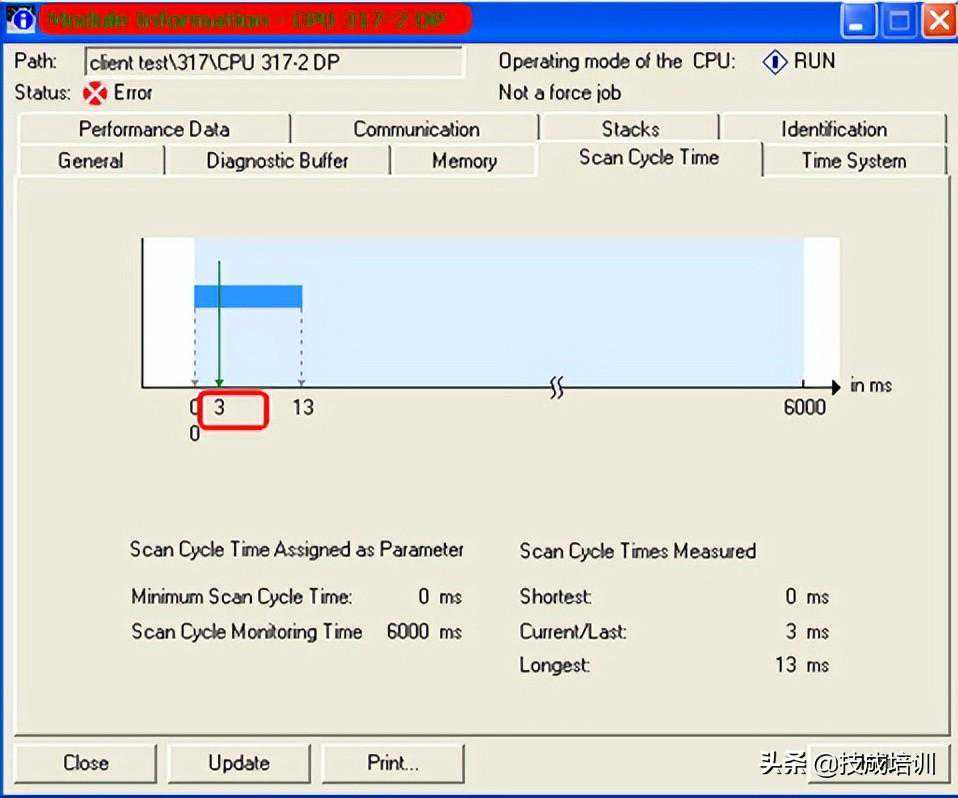

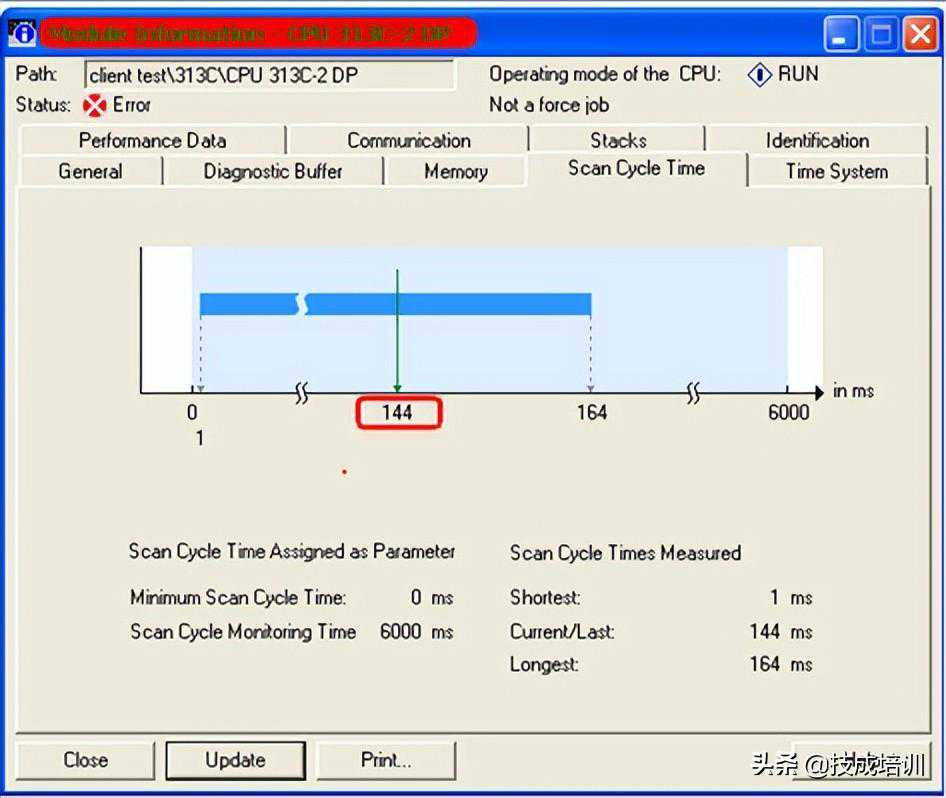

如果冗余系统使用不同类型的CPU，建议在OB35中调用FB101“SWRZYK”，而不是OB1。因为不同的CPU速度会导致OB1的周期时间相差很大，从而影响同步，如图26和图27所示。

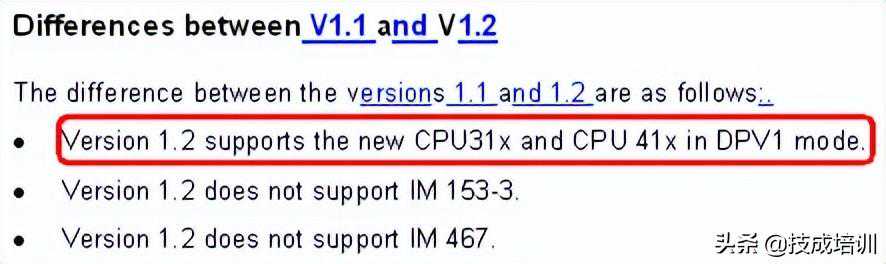

回答：是针对CPU315-2DP和S7-400的老CPU，而较新的CPU需要的库来支持，如图28所示(来自冗余软件包手册)。

如果在CPU暖启动过程中出现PROFINET总线故障，软件会使CPU停止。诊断缓冲区如图29所示。情况下，CPU不停止，SF灯亮，BF灯闪烁，诊断缓冲区出现总线错误报告。

回答：不能。软件包中提供的程序不支持PN接口。

回答：不可以。软冗余系统的任何冗余控制都只能通过ET200M实现。从站可以连接到同一个PROFIBUS总线，但无法实现冗余控制。只有总线上的CPU拥有控制权。

回答：两个CPU都处于PROFIBUSfault状态，ET200M站失去控制。系统进行一次主/备切换，状态字上报错误码，如图30所示。因此，建议两个IM153模块使用不同的电源。

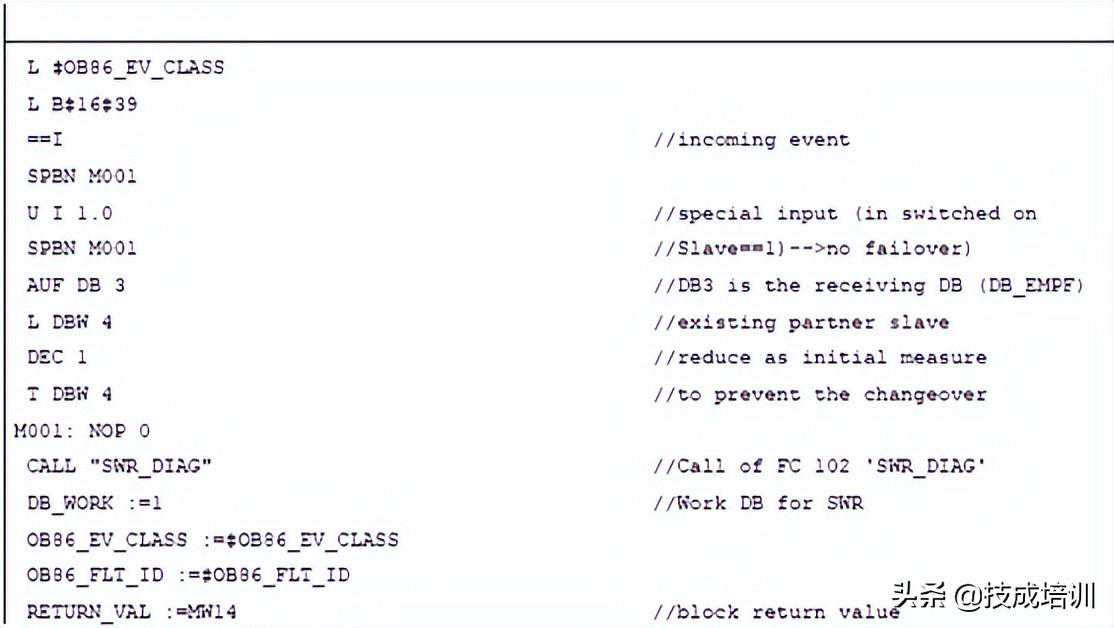

回答：在不采取其他措施的情况下，当DP从站关闭时，通常会导致冗余系统主/备倒换。下面的示例程序中介绍了避免切换的例程。这个例程来自手册，应该在OB86中调用。作为避免切换的开关可通过操作面板或其他方式输入。

注意：如果设置了，则任何从站的单独关闭都不会导致主备切换。只有当多个从站关闭时，才会发生主备切换。所以要谨慎使用这个函数。站点恢复后，请务必将复位，否则将影响系统安全。

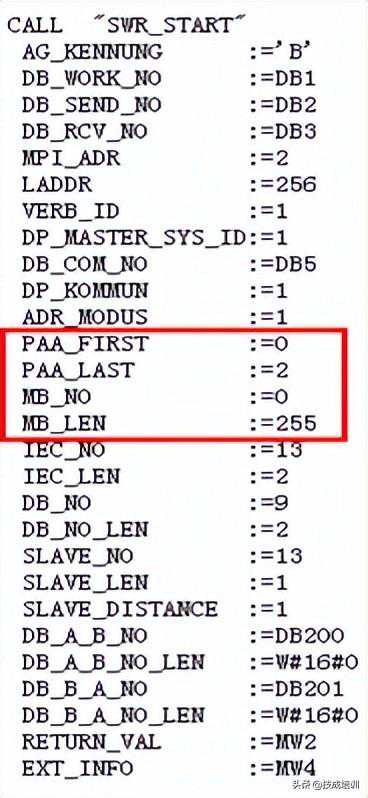

回答：如果某个区域未被使用，只需将该区域的所有参数设置为0。例外的情况:如果不使用过程映像输出区域，则为PAA_FIRST指定一个大于PAA_LAST的值。

回答：不建议使用GSD文件进行系统软冗余配置。

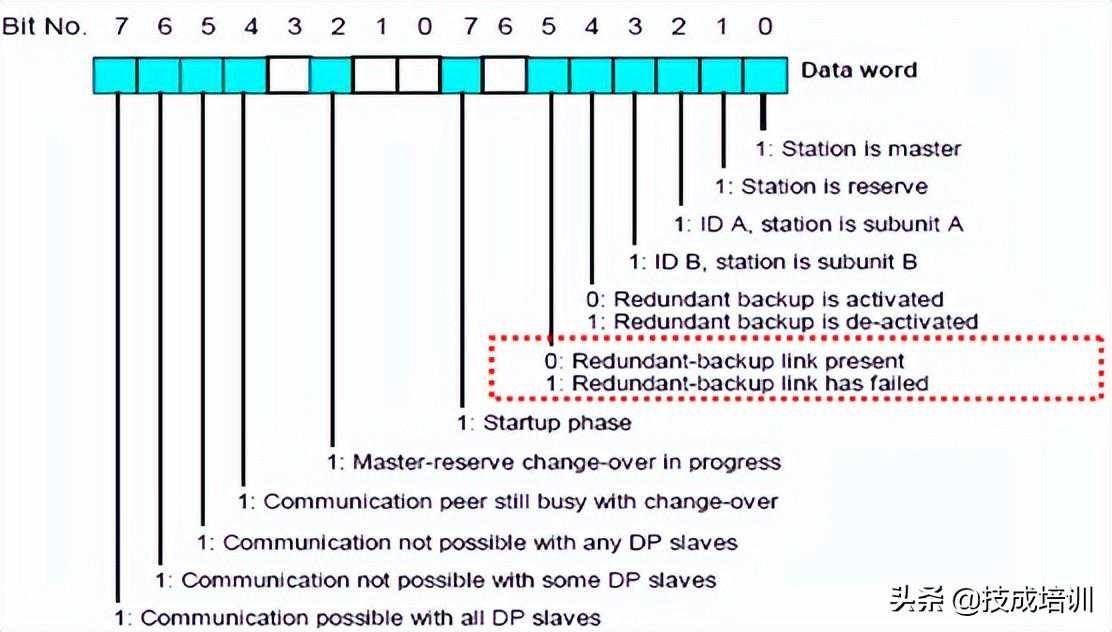

回答：软冗余系统包括CPU之间的冗余和DP总线上的冗余。观察IM153-2的“ACT”指示灯状态，不能判断冗余系统是否正常运行。由于两个153-2之间的切换是由有源总线背板控制的，正常的“ACT”状态只能说明硬件切换正常，不能说明软件切换正常。由于这个原因，冗余状态位也应该被监视，它表示软件切换状态。当硬件和软件切换成功时，冗余系统将正常工作。

回答：目前没有支持TIAPortalV11的软冗余软件包。因此，TIAPortalV11不能用于软冗余配置。
