哈喽大家好,我是小学徒今天给大家介绍一下G120变频器的选型方法。
介绍
G120变频器是用来驱动三相交流电机,实现精准而又经济的转速/转矩控制。该系列产品覆盖了0.37KW到250KW的功率范围,并提供丰富的规格(外形尺寸从FSA到FSGX),因此可广泛用于各种驱动方案。
如图:

我们在选型的时候需要考虑电源电压等级、电机额定电流、电机额定功率、负载类型、变频器所处环境温度和海拔、电机是否带编码器、通讯接口类型、模拟量/数字量接口数量。
前五项是用于选择功率模块,六至八项用于选择控制单元。
选型步骤
G120是一款模块式变频器系统,要完成其功能,至少需要包含功率模块(PM)和控制单元(CU)。
那我们需要怎么选择功率模块呢?
1)G120变频器可选择的供电方式为单相交流220V、三相交流220V、三相交流380V,在3AC380V供电方式下,变频器功率可达250KW。
2)通过负载类型:轻负载(离心风机、水泵、油泵)重负载(传送带、搅拌机、挤压机等摩擦类负载、传送带、搅拌机、挤压机等摩擦类负载)
3)变频器的使用地点,如海拔高于1000M或温度高于40℃
,则要考虑降容使用。
以上就是我们选择功率模块需要考虑的。
那我们需要怎么选择控制单元呢?
1)通讯接口USS/MODBUSRTU(CU230P-2HVAC、CU240B-2、CU240E-2、CU250S-2)、PROFIBUSDP(CU230P-2DP、CU240B-2DP、CU240E-2DP、CU250S-2DP)、PROFINET(CU230P-2PN、CU240E-2PN、CU250S-2PN)。
其中CU230P-2系列是专用于泵,风机,压缩机和水处理的控制单元,选型时
要加以区分。
2)每个控制单元所具有的模拟量输入输出,数字量输入输出的接口数量各不相同。

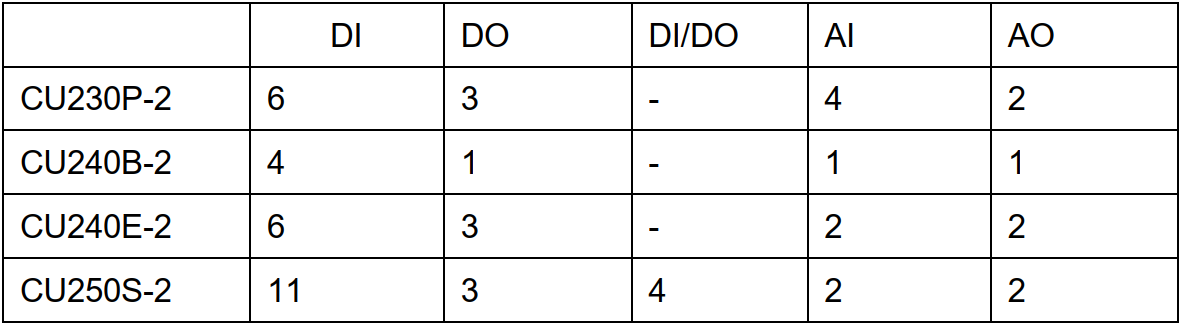

模拟量,数字量接口比较:

3)有编码器接口和基本定位功能的CU250S-2、CU250S-2DP、CU250S-2PN、CU250S-2CAN控制单元。
以上就是控制单元选择时需要考虑的。
