上篇文章，我们谈到了在s7-200SMARTPLC中利用PID向导如何组态PID控制程序。那我们接下来谈：在s7-200SMARTPLC中PID的自整定功能和调试面板。
一、PID自整定说明
在新的S7-200SMARTCPU支持PID自整定功能，在STEP7-Micro/WINSMART编程软件中也添加了PID调节控制面板。用户可以使用用户程序或PID调节控制面板来启动自整定功能。在同一时间最多可以有8个PID回路同时进行自整定。PID调节控制面板也可以用来手动调试老版本的（不支持PID自整定）CPU的PID控制回路。用户可以根据工艺要求为调节回路选择快速响应、中速响应、慢速响应或极慢速响应。PID自整定会根据响应类型而计算出最优化的比例、积分、微分值，并可应用到控制中。
二、PID调节控制面板
STEP7-Micro/WINSMART中提供了一个PID控制面板，可以用图形方式监视PID回路的运行，另外从面板中还可以启动、停止自整定功能。
图1.PID调节控制面板
在图1中：
a、当前设定值指示，显示当前使用的设定值；b、过程值指示，显示过程变量的值；c、当前的输出值指示，显示当前的输出值；d、可显示过程值、设定值及输出值的PID趋势图

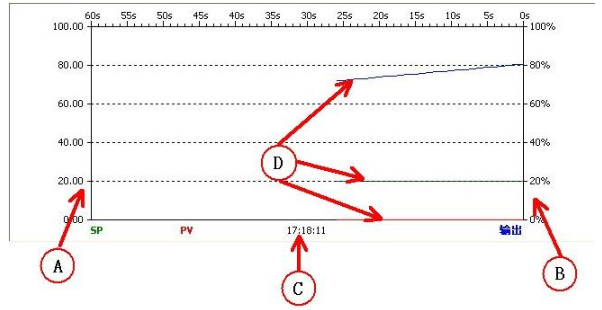

图2.图形显示区
图2中：
A、过程变量和设定值的取值范围及刻度
B、PID输出的取值范围及刻度
C、实际PC时间
D、以不同颜色表示的设定值、过程变量及输出的趋势图
e、调节参数，这里你可以：
选择PID参数的显示：当前参数、推荐参数或手动输入值
在手动调节模式下，可改变PID参数，并按更新PLC按钮来更新PLC中的参数
启动PID自整定功能
选择高级选项按钮进入高级参数设定
f、当前采样时间，指示当前使用的采样时间；g、时间选项设定，这里你可以设定趋势图的时基，时基以秒为单位；h、当前的PID回路号，这里你可以选择需要监视或自整定的PID回路；i、关闭PID调节面板
注意：要使用PID调节控制面板，PID编程必须使用PID向导完成。
三、PID自整定步骤
第一步：在PID向导中完成PID功能配置（要想使用PID自整定功能，PID编程必须用PID向导来完成）。
注意：为了使PID自整定顺利进行，应当做到：
设置合适的给定值，使PID调节器的输出远离趋势图的上、下坐标轴，以免PID自整定开始后输出值的变化范围受限制

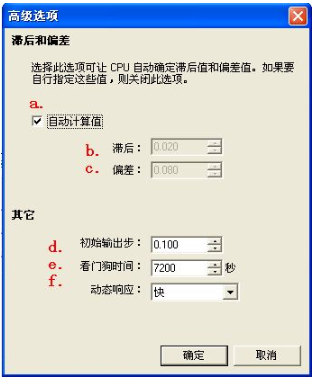

图3.设置PID自整定高级选项
在此允许你设定下列参数：
a、你可以选中复选框，让自整定来自动计算滞后值和偏值（对于一般的PID系统，建议使用自动选择）；
d、初始输出步：PID调节的初始输出值
PID自整定开始后，PID自整定调节器将主动改变PID的输出值，以观察整个系统的反应。初始步长值就是输出的变动第一步变化值，以占实际输出量程的百分比表示。
e、看门狗时间：过程变量必须在此时间（时基为秒）内达到或穿越给定值，否则会产生看门狗超时错误。
f、动态响应选项：根据回路过程（工艺）的要求可选择不同的响应类型：快、中、慢、非常慢
快：可能产生超调，属于欠阻尼响应
中：在产生超调的边缘，属于临界阻尼响应
慢：不会产生任何超调，属于过阻尼响应
非常慢：不会产生任何超调，属于严重过阻尼响应
注意：用户在这里指定需要达到的系统控制效果，而不是对系统本身响应快慢的判断。
注意：要使用自整定功能，必须保证PID回路处于自动模式。开始自整定后，给定值不能再改变。
注意：完成PID调整后，最好下载一次整个项目（包括数据块），使新参数保存到CPU的EEPROM中。
四、PID自整定失败的原因

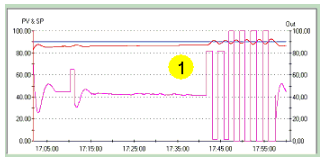

1、PID输出在最大值与最小值之间振荡（曲线接触到坐标轴）
PID响应曲线图
解决方法：降低PID初始输出步长值
解决方法：确定在启动PID自整定前，过程变量和输出值已经稳定。并检查看门狗时间的值，将其适当增大。
