一、故障现象
2018年1月29日，某水处理系统PLC的02A框架上的I/O板卡全部OK灯红灯闪烁，接口板的OK灯红灯常亮、通讯灯全灭。HMI上部分模拟量数据不刷新，导致液位自动控制失效。
通过停送电，重启CPU，故障消除，但是，发现新线产线HMI上的水处理数据无显示（后来重启后正常）。
1月29日5:54再次故障，随后多次发生故障，现象同前，02A框架重新上电后正常。
择机将02A框架和02B框架的接口板进行对换试验，状态随板子移动，确认是板卡本身故障。
借调该备件，更换后，系统恢复正常。
二、故障原因分析
1、系统结构及故障部位
本系统为罗克韦尔Controllogix5000系列PLC，单CPU。通过ControlNet冗余网络带有4个扩展框架。通过以太网系统与HMI、工程师站、加热炉PLC等进行通讯。通过Profibus-DP网络与老线PLC通讯。通过模拟量和开关量与传动系统进行信息交互。

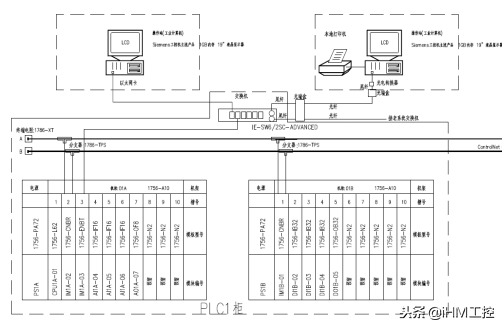

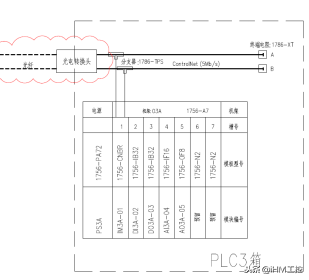

该系统于09年投产。网络系统图如下：
故障框架为02A，其前后框架都无故障。
2、通讯接口板故障分析
该框架的通讯接口板型号为1756-CNBR/E，是冗余网络接口卡，状态指示布置及故障时的状态如下：
正常情况下：OK灯、网络灯绿色常亮，字符窗口滚动显示。
此次故障时：网络灯全灭，OK灯红灯常亮，状态指示为%C24，不滚动。
从手册上看，网络灯全灭的可能原因是板卡未上电或者通道被禁止。由于板卡已经上电，因此，只能是通道被禁止，原因不详。
OK灯红灯后的状态显示不再滚动显示、在断电重启后，能够恢复正常、故障现象随板卡走，因此，判断：该板卡已经死机，且工作不稳定。
死机原因：待查。
根据该区域原工程师的经验：03A框架的板卡已经多次故障（存在高温、粉尘等不利因素），且进行过维修，因此，此次一并进行了更换。
说明：
1、本文是实践经验，非严格论文，与相关产品和理论可能不完全相符。
