目录
一、定位控制的目的与用途
二、定位的种类和比较
三、定位控制工作流程
四、定位系统涉及概略
五、FX系列定位模块
一、定位控制的目的与用途
二、定位的种类和比较
定位的分类
l1.按系统方式
l2.按控制轴数
l3.按动作控制
l4.按定位程序
l5.按指令接口

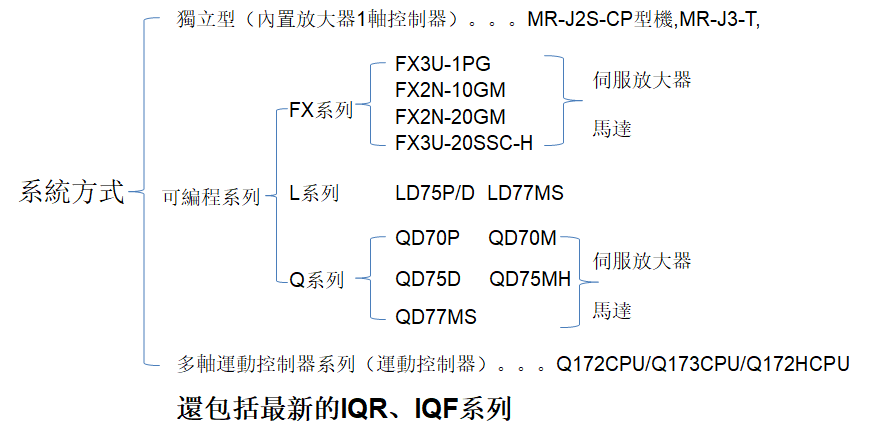

2.1按系统方式
2.2按控制轴数
2.3按动作控制
独立控制：在有2轴以上的控制轴数的定位指令装置上，对各轴进行独立控制的功能。即对各轴的控制部份分别用不同的程序、运行方式（手动、自动、原点复归等）启动，停止都分别进行控制。
同步控制：在有2轴以上的控制轴数的定位指令装置中，可同步控制多个轴的功能。即用一个程序进行多个轴的控制，同步进行运行方式（手动、自动、原点复归等）启动，停止

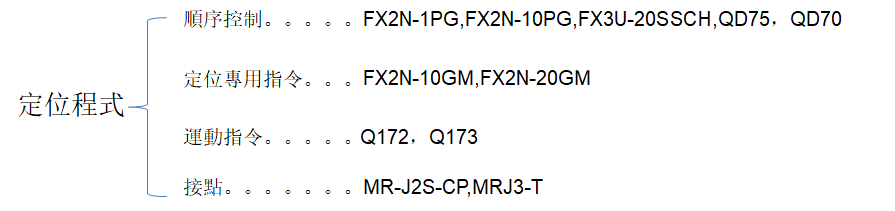

2.4按定位程序

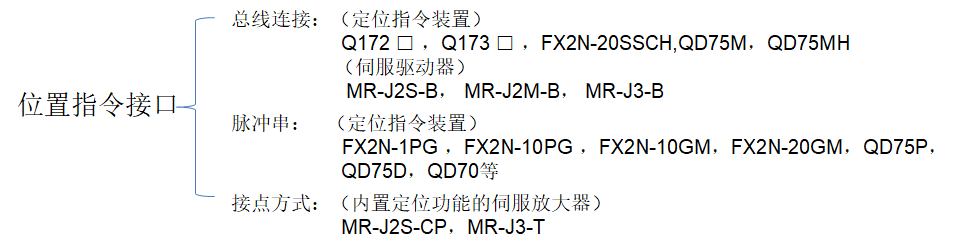

2.4按位置接口

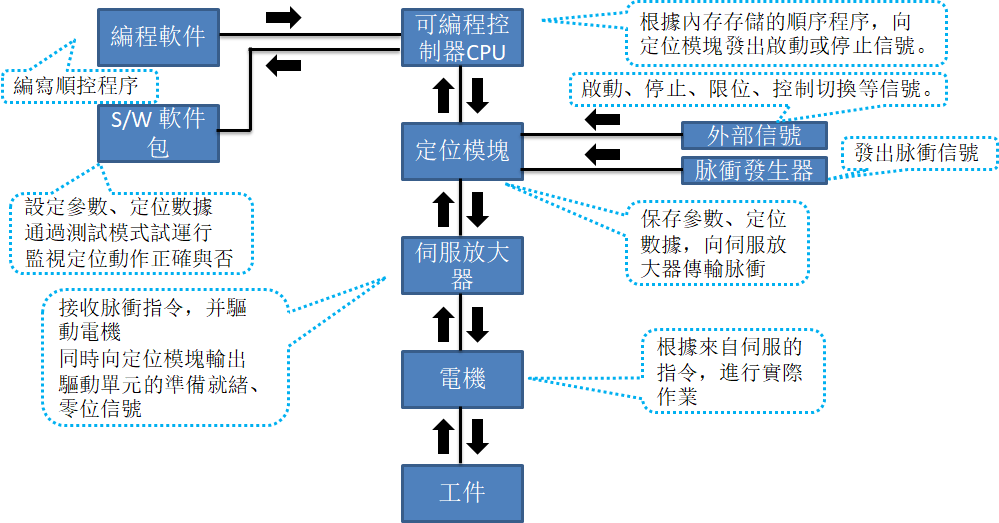

三、定位控制工作流程
四、定位系统涉及概略
1.每个脉冲的机械进给量
2.机械综合精度和电气精度
3.对应于机械最高速度的马达转速
马达转速=（机械速度/滚珠丝杆导程）*（1/减速比）
问：机械速度要求达到3m/s，滚珠丝杆导程为10mm，减速比1/5，3000r/min的电机是否能适用？
五、FX系列定位模块
1.FX2N-1PG、FX2N-10PG特点：
1.有简易定位控制所需的7种运行模式，根据各工程运行，支持近S形加减速，流畅的进行高速定位运行。
2.FX2N-1PG最大输出100KHz脉冲串；FX2N-10PG最大1MHz的高速脉冲，可进行高速、高精度的定位。
3.FX3U/FX3UC上最多可连接8台。
2.FX2N-1PG、FX2N-10PG脉冲发生单元

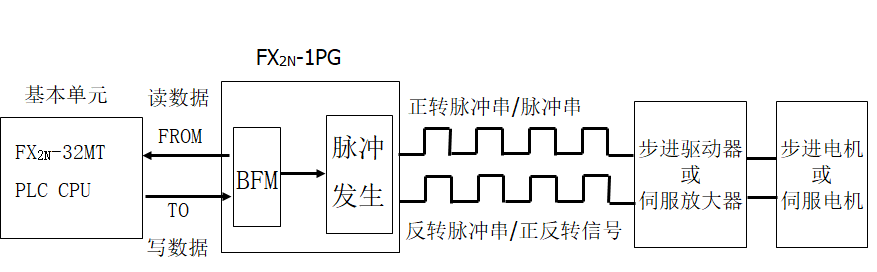

FX2N-1PG系统结构图如下所示：

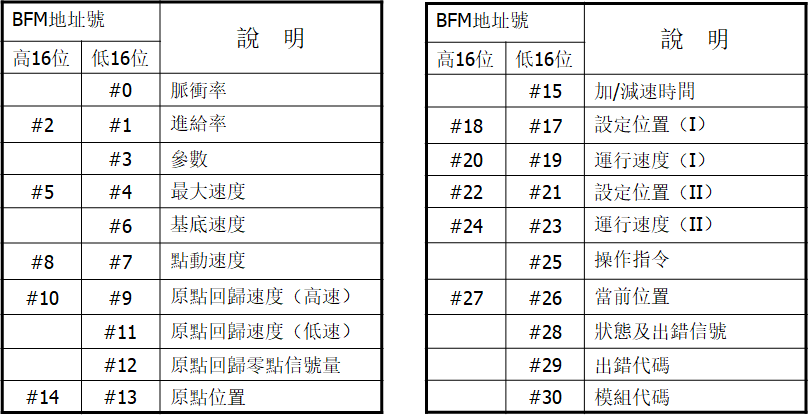

3.FX2N-1PG、FX2N-10PG缓冲存储器如下：

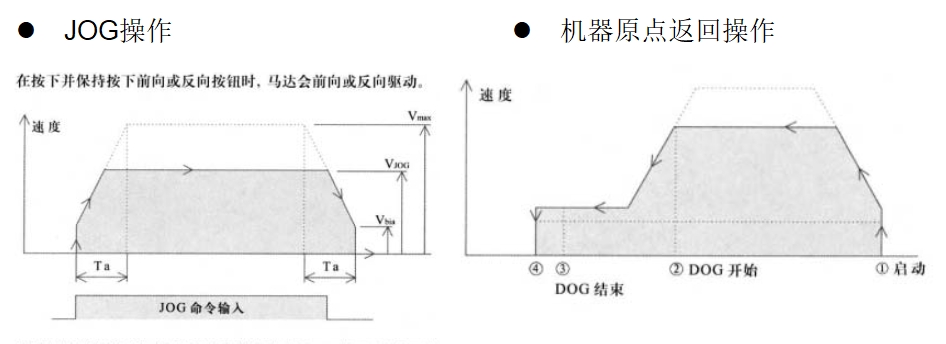

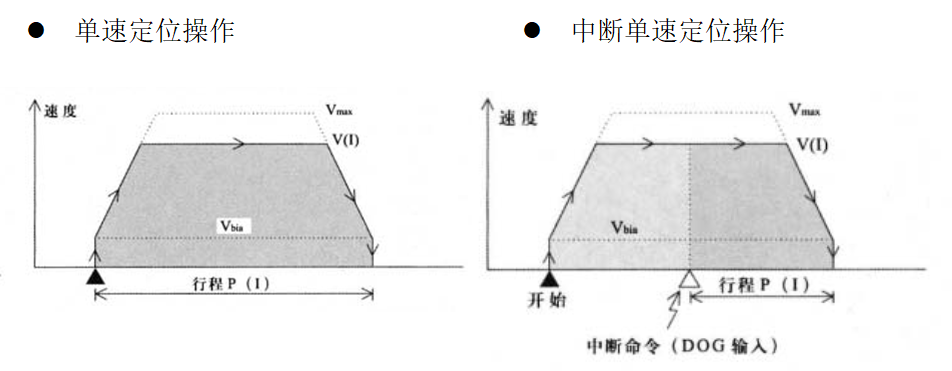

4.FX2N-1PG、FX2N-10PG操作模式如下：

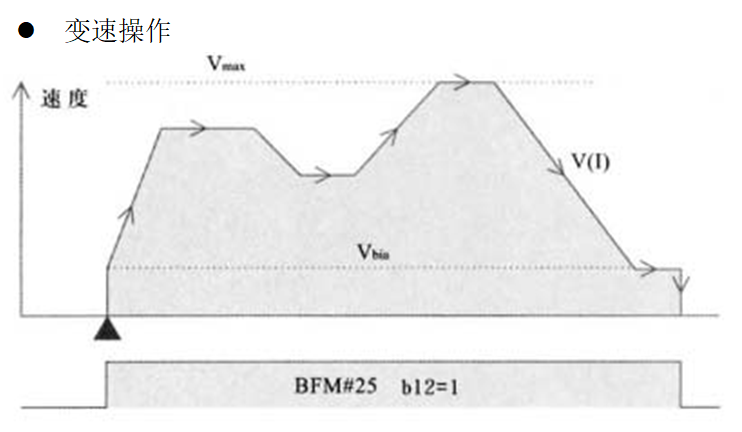

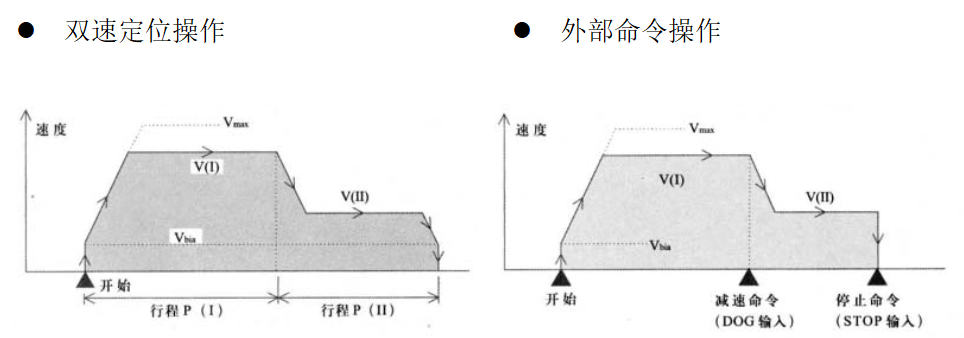

5.FX2N-1PG、FX2N-10PG操作模式如下：
6.FX2N-1PG、FX2N-10PG操作模式如下
7.FX2N-1PG、FX2N-10PG操作模式如下：
8.FX2N-1PG、FX2N-10PG参数设置如下：

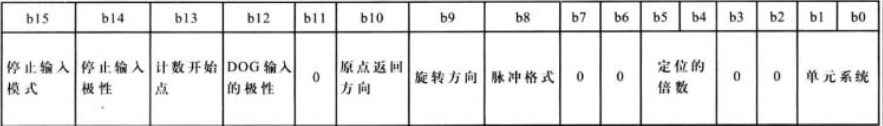

lBFM#3设为H0000：
1.马达系统：b1b0=00；
2.定位数据的倍数：b5b4=00；倍数为1
3.脉冲输出格式：b8=0；
4.旋转方向：b9=0；
5.原点返回方向：b10=0
6.DOG输入极性：b12=0
7.DOG（近原点信号）打开计数：b13=0
8.STOP输入极性：b14=0
9.STOP输入模式：b15=0；如果给出STOP命令，该操作被中断

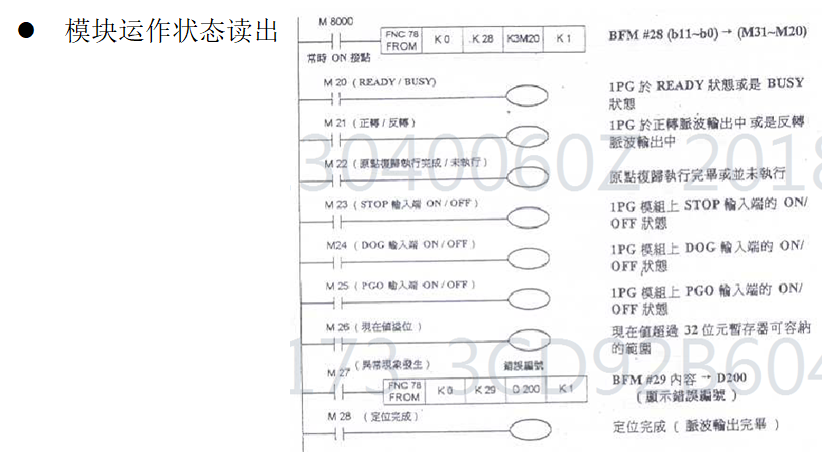

9.FX2N-1PG、FX2N-10PG程序示例如下
10.FX2N-10GM、FX2N-20GM特點：
1.FX2N-10GM可以进行单速定位和中断定位，也支持多段变速运行
2.FX2N-20GM支持线性插补、圆弧插补的同时可进行2轴控制
3.连接FX3U/FX3UC系列PLC最大可连接8台，实现多轴控制
4.或者可以不连接PLC，独立运行(可扩展I/O）
5.最大可输出脉冲200KHz脉冲串（插补时100KHz）
6.具有绝对位置检测功能和手动脉冲器连接功能，专用软件（FX-PCS-VPS/WIN-E）开发流程图式程序

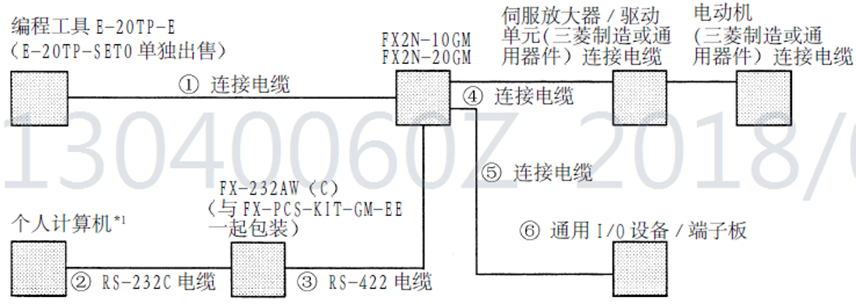

11.FX2N-10GM、FX2N-20GM系统組成如下
1.个人计算器软件：FX-PCS-VPS/WIN-E
12.FX2N-10GM、FX2N-20GM性能規格如下：
项目
FX2N-10GM
FX2N-20GM
控制轴数目
单轴
两轴（两轴或两根独立同步轴）
应用PLC
和PLC母线连接，所占用的I/O点数目为8点，连接FX2NC系列PLC时需加FX2NC-CNV-IF
程序存储器
内置RAM（3.8K步）
内置RAM（7.8K步）
可选存储器板
电池
带有内置FX2NC-32BL型锂电池
约3年长寿命
定位单元
命令单元：mm、deg、inch、pls（相对/绝对）
最大命令值+999999（当间接规定时32位）
零点回归
手动操作或自动操作，DOG信号机械零点回归，通过电气启动点设置可进行自动电气零点回归
控制输入
操作系统：FWD（手动正转），RVS（手动反转），ZRN（机械零点回归），START（自动开始）STOP；
手动脉冲发生器（最大2KHz），单步操作输入
伺服系统：SVRDY（伺服准备），SVEND（伺服结束）
控制输出
一般用途：主体有Y0到Y5
一般用途：主体有Y0到Y7，用扩展可Y10到Y67，最大48点
控制方法
编程方法：程序通过专用编程工具写入。
表方法：当PLC一起使用时，用FROM/TO指令进行定位
编程方法：程序通过专用编程工具写入模块。
参数
9种系统设置，27种定位设置，18种I/O控制设置
12种系统设置，27种定位设置，19种I/O控制设置
软组件
输入：X0到X3，X375到X377
输出：Y0到Y5
辅助继电器：M0到M511
指针：P0到P127
数据寄存器：D0到D1999
变址寄存器：V0到V7
输入：X0到X67，X372到X377
输出：Y0到Y67
辅助继电器：M0到M99，M100到M511（通用和电池备用区）
指针：P0到P255
数据寄存器：D0到D99，D100到D3999
变址寄存器：V0到V7，Z0到Z7
自我诊断
参数错误、程序错误、外部错误可通过显示和错误码来诊断
13.FX2N-10GM、FX2N-20GM定位指令如下
指令
说明
FX2N-10GM
FX2N-20GM
cod00DRV
高速定位
√
√
cod01LIN
线性插补定位
√
√
cod02CW
圆弧插补定位（顺时针）
×
√
cod03CCW
圆弧插补定位（逆时针）
×
√
cod09CHK
伺服结束检查
√
√
cod28DRVZ
返回机械零点位置
√
√
cod31INT
中断停止
√
√
cod73MOVC
移动数量修正
√
√
cod90ABS
指定绝对地址
√
√
cod92SET
设定当前值
√
√

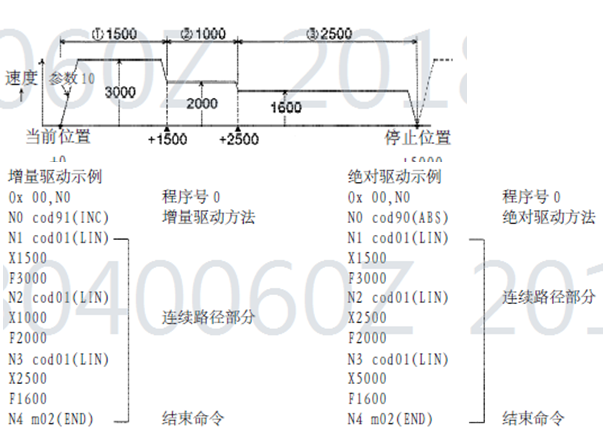

14.FX2N-10GM、FX2N-20GM定位指令示例如下
1.Cod01(LIN)是一个线性插补指令，也可以在10GM中指定连续路径，进行多步操作。
2.在多步操作中，下一个过程的准备工作和当前过程同时执行。因此，当从当前操作速度转变到下一步的速度的可用的距离太小时，或者移动时间太短时，机器不可能连续操作，而会短暂停顿。
3.对多步操作的步数（连续路径数量）没有任何限制，使用m码的操作的执行方式和上页所说明的连续路径的操作相同。
4.在FX2N-20GM中，通过指定一个要操作的轴（X轴或者Y轴）也可以进行多步操作。（在这种情况下，因为需要插补控制，只能进行同步2轴操作。未指定的轴不会移动）
