1、理论知识
1）、把三菱公司推出GXSimulator6-c仿真软件和GXDeveloper开发软件装在一起时,GXDeveloper不仅具有一般的编译功能,还具有仿真功能。能脱离PLC的情况下调试程序。下面介绍这个软件的使用。
安装过程说明如下：
⑴、GXDeveloper编程软件的安装☞：
该软件含有两个文件夹，如图1-2所示。

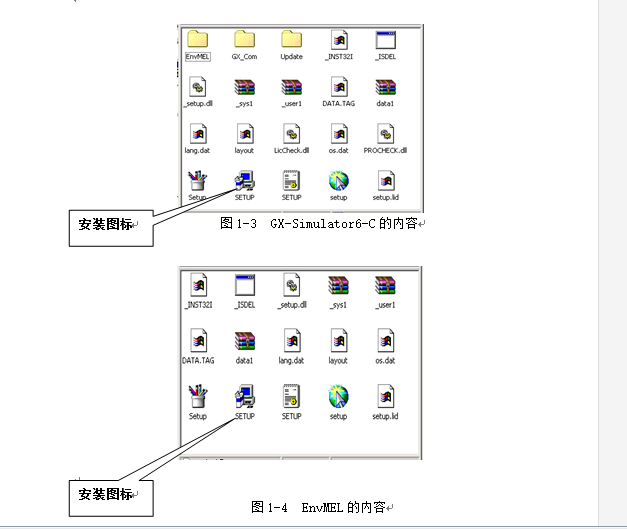

打开第一个文件夹GX-Simulator6-C（仿真）,如图1-3所示，对于初次安装该软件，要先安装该文件夹内“EnvMEL”的文件，打开该“EnvMEL”，如图1-4所示，双击安装图标，即可安装。
图1
安装完这个文件后，再返回安装“GX-Simulator6-C”，如图1-3，双击安装图标，按照安装提示，即可安装完毕。用同样的方法安装第二个文件“GX-DEVELOPER(开发)”。注意：要求两个文件装在同一目录下。
（3）、程序输入和编辑
软件安装完毕以后，即可使用，使用方法如下：
3.1打开程序。

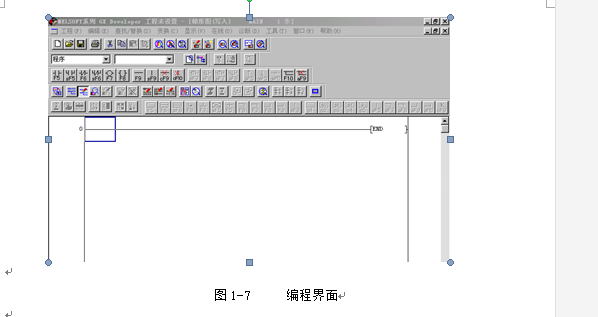

单击“开始”→“程序”→“MELSOFT应用程序”→“GXDeveloper”即打开程序，
如图1-5。
图2
3.2创建新工程。
单击“工程（F）”→“创建新工程（N）”或单击图标

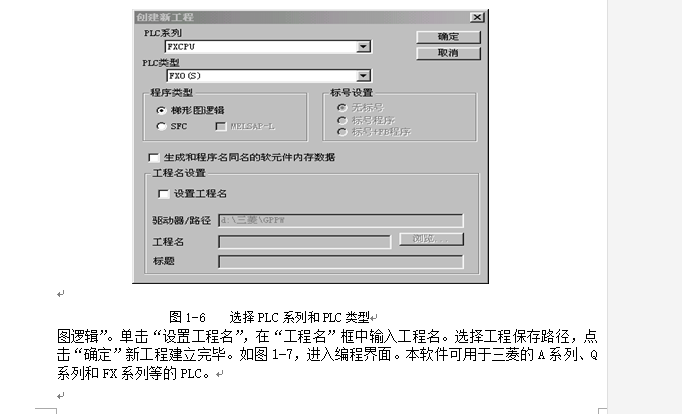

。即出现如图1-6对话框，要求选择“PLC系列”和“PLC类型”，以及选择“程序类型”。对话框中默认为“梯形
图3
图4
3.3、输入梯形图。

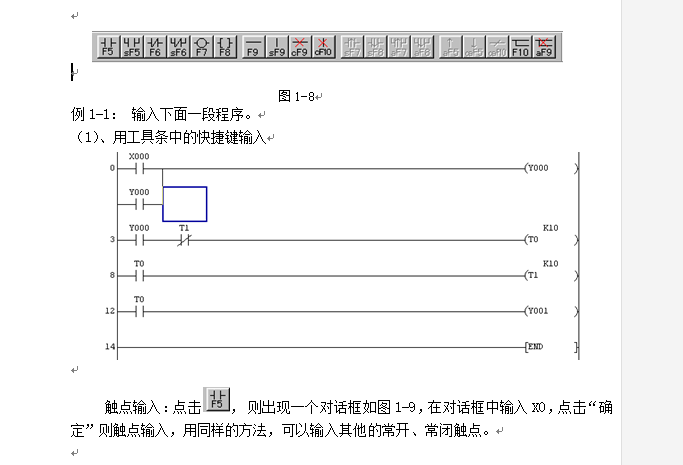

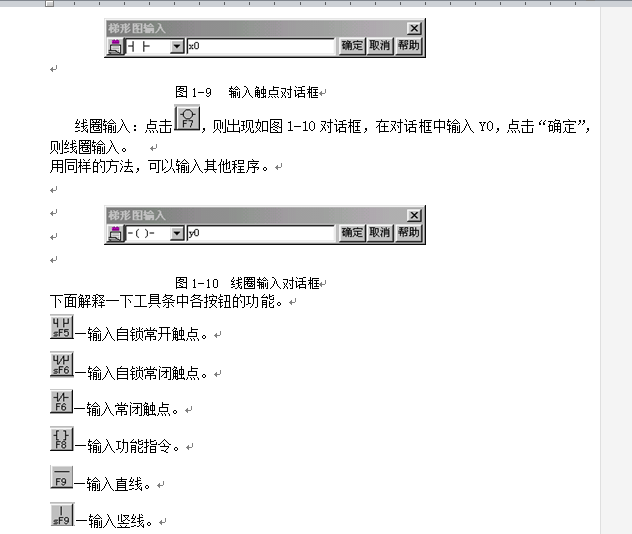

输入梯形图有两种方法，一是利用工具条（图1-8）中的快捷键输入。另一种是直接用键盘输入。下面以一段简单的程序为例说明这两种输入方法。
图5
图6
（2）、从键盘输入
图7
用键盘输入时，可以不管程序中各触点的连接关系，常开触点用LD，常闭触点用LDI，线圈用OUT，功能指令直接输入助记符和操作数。但要注意助记符和操作数之间用空格隔开。对于出现分支、自锁等关系的可以直接用竖线
去补上。通过一定的练习和摸索，就能熟练地掌握程序输入的方法。
3．4、梯形图编辑、程序的转换、程序传送（PCPLC）等功能类似于FX编程软件。
