在三菱FXs、FXiN、FXINC、FX2N、FX2NC、FxsucPLC的输入端子中，COM端子既作公共端，又作OV端，而在三菱FX3U、FX3GPLC的端子输入取消了COM端子，增加了S／S端子和0V端子，其中S／S端子用作公共端。

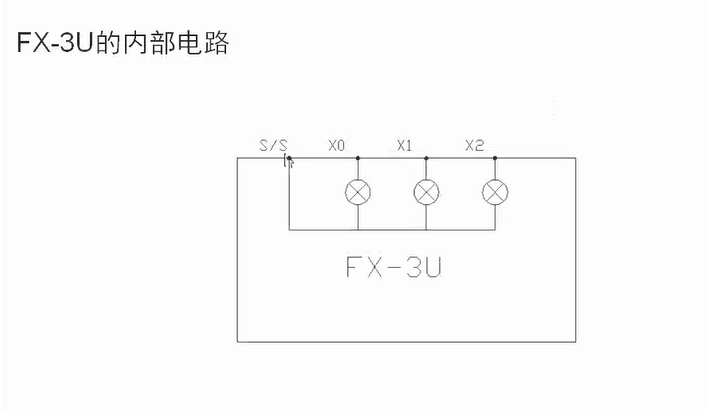

FX2N内部电路有电源，FX3U内部电路没有电源，也就是说2N有内部固定电源，3U没有内部固定电源，2N是用的COM口，3U是用的S/S口，应用场合更好。
1、三菱FX3U上面的端口S/S，根据需要可以接成源型输入或者漏型输入。一般三菱PLC使用时都按照漏型接法，即24V+接S/S端子，输入口开关量信号接在输入端子与0V端子之间。2、对于源型接法，24V和S/S接在一起，信号接在0V和输入端子之间，简单的讲，源型就是从24V输入信号。3、对于漏型接法，0V和S/S接在一起，信号接在24V和输入端子之间，简单的讲，漏型就是从0V输入信号。

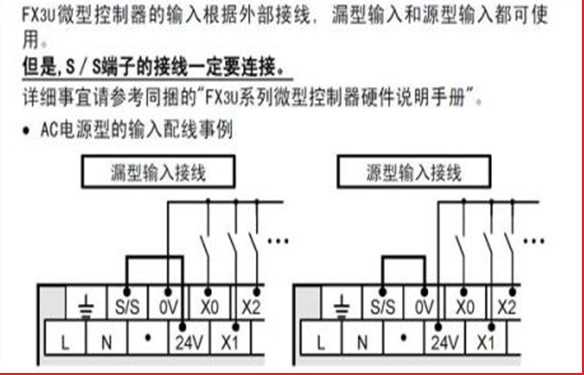

FX3U上的S/S端子和24V端子短接，然后0V端子就相当于FX2N的COM端子了，FX3U上面的S/S端子是选择输入类型的端子，S/S接24V，PLC为漏型输入，S/S接0V，PLC为源型输入。
如果S/S端接+24V，则X输入接0电位为有输入信号。反之如果S/S端接0V，则X输入端+24V为有输入信号。

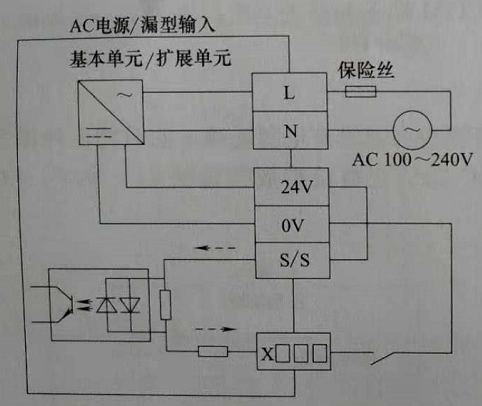

1、漏型输入接线AC电源型PIC的漏型输入接线如图所示
在漏型输入接线时，将24V端子与S／S端子连接，再将开关接在输入端子和0V端子之间，开关闭合时有电流流过输入电路，电流途径是：24V端子ーS／S端子→PLC内部光电合器一输入子→0V端子。电流由PLC输入端的公共端子（S／S端）输入，将这种输入方式称为漏型输入，为了方便记忆理解，可将公共端子理解为漏极，电流从公共端输入就是漏型入。

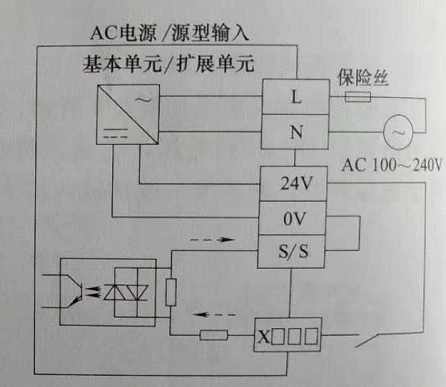

2、源型输入接线AC电源型PIC的源型输入接线如图所示
在源型输入接线时，将0V端子与S／S端子连接，再将开关接在输入端子和24V端子之间，开关闭合时有电流流过输入电路，电流途径是：24V端子→开关→输入端子一PLC内部光电概合器一S／S端子→0V端子。电流由PLC的输入端子输入，将这种输入方式称为源型输入，为了方便记忆理解，可将输入端子理解为源极，电流从输入端子输入就是源型输入。

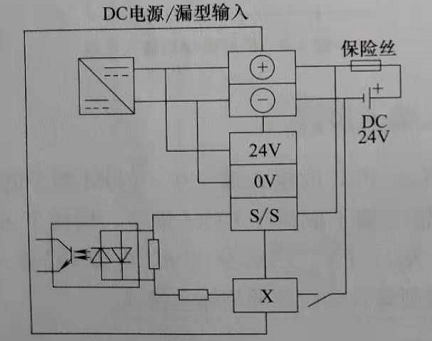

1、漏型输入接线DC电源型PILC的漏型输入接线如图所示
在漏型输入接线时，将外都24V电源正极与S／S端子连接，将开关接在输入端子和外都24V电源的负极输入电流从公共端子输入（漏型输入）。也可以将24V端子与S／S端子连接起来，再将开关接在输入端子和0端子之间，但这样做会使从电源端子进入PLC的电流增大，从而增加PLC出现故障的概率。

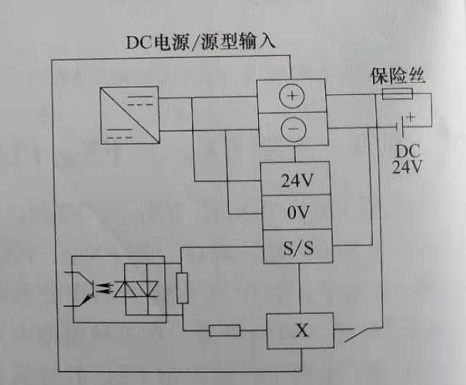

2、源型输入接线DC电源型PLC的源型输入接线如图所示
在源型输入接线时，将外部24V电源负极与S／S端子连接，再将开关接在输入端子和外部24V电源正极之间输入电流从输入端子输入（源型输入）。
