西门子与SiemensPLC通讯连接有多种方式，下面介绍两种常用的通讯方式。
一、采用普通网卡通过TCP/IP与PLC通讯通过以太网实现与PLC系统连接的前提条件是PLC系统配置有以太网模块或者使用带PN接口的PLC，以太网模块如CP443-1或者CP343-1,带PN接口的PLC如CPU315-2PN/DP。以下为采用普通网卡CP443-1的通讯连接。
1.STEP7硬件组态
使用STEP7编程软件对PLC系统进行硬件组态，在"硬件"配置窗口插入实际的PLC硬件，如图1所示：
图1STEP7硬件组态

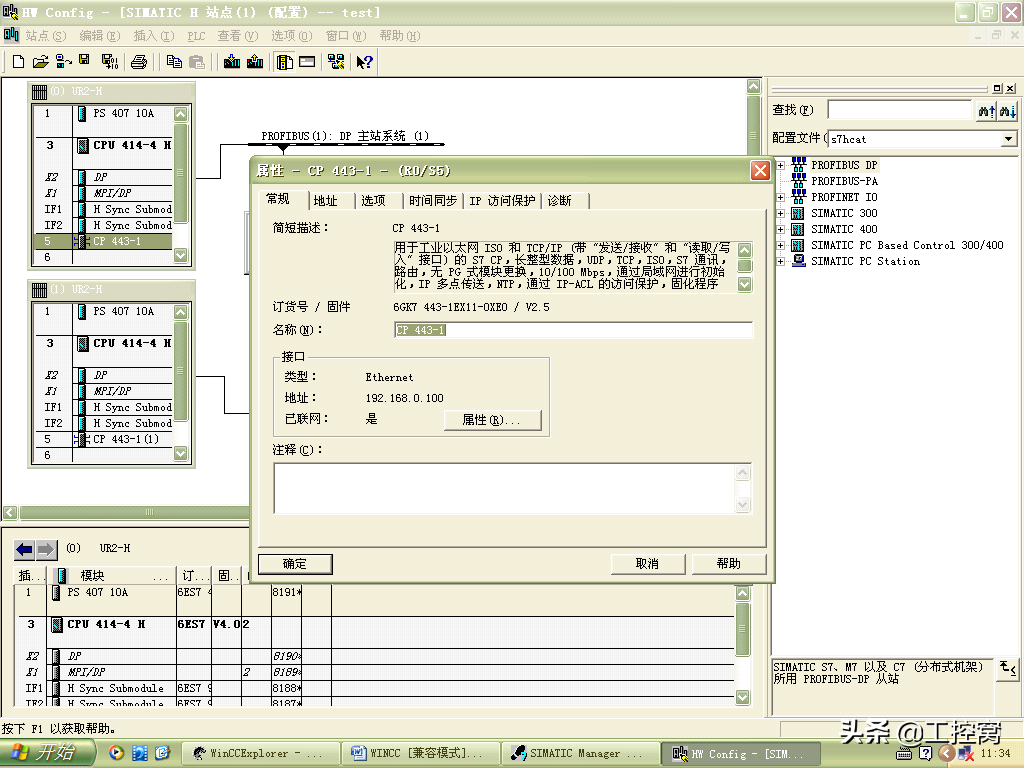

2.双击CP443-1槽的CP443-1，弹出属性对话框，如图2所示：
图2CP443-1属性对话框

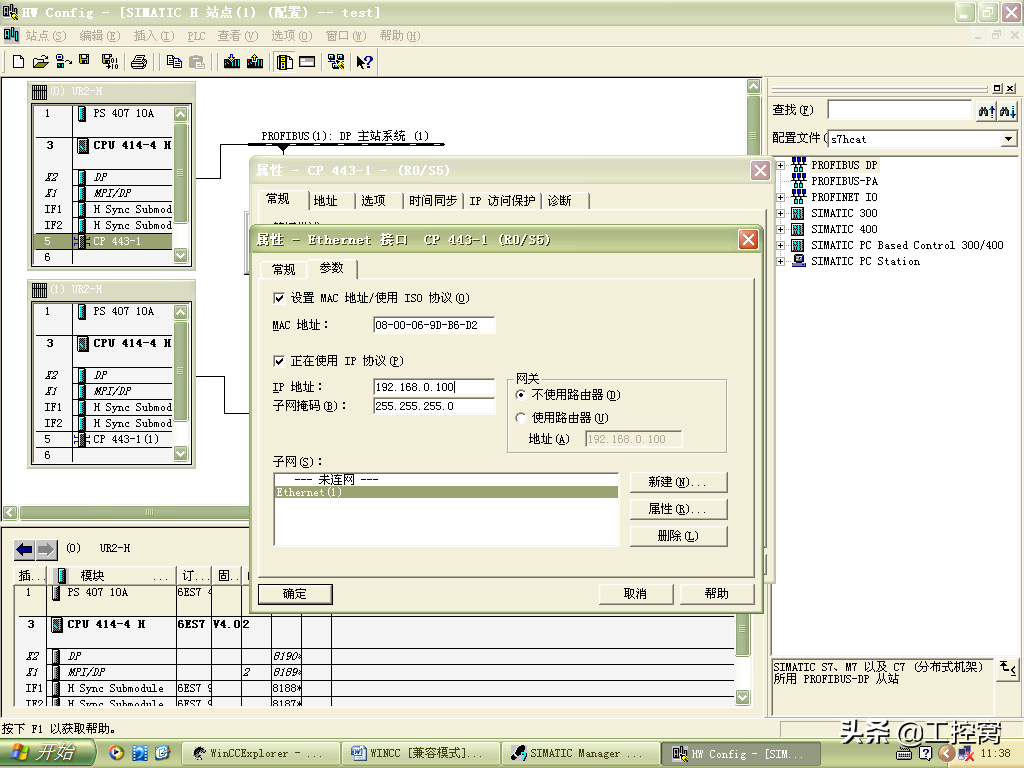

图3参数设置
注意事项：如果采用TCP/IP协议通讯方式，必须启动"正在使用IP协议"，将组态好的硬件下载到CPU，则PLC设置完成了！

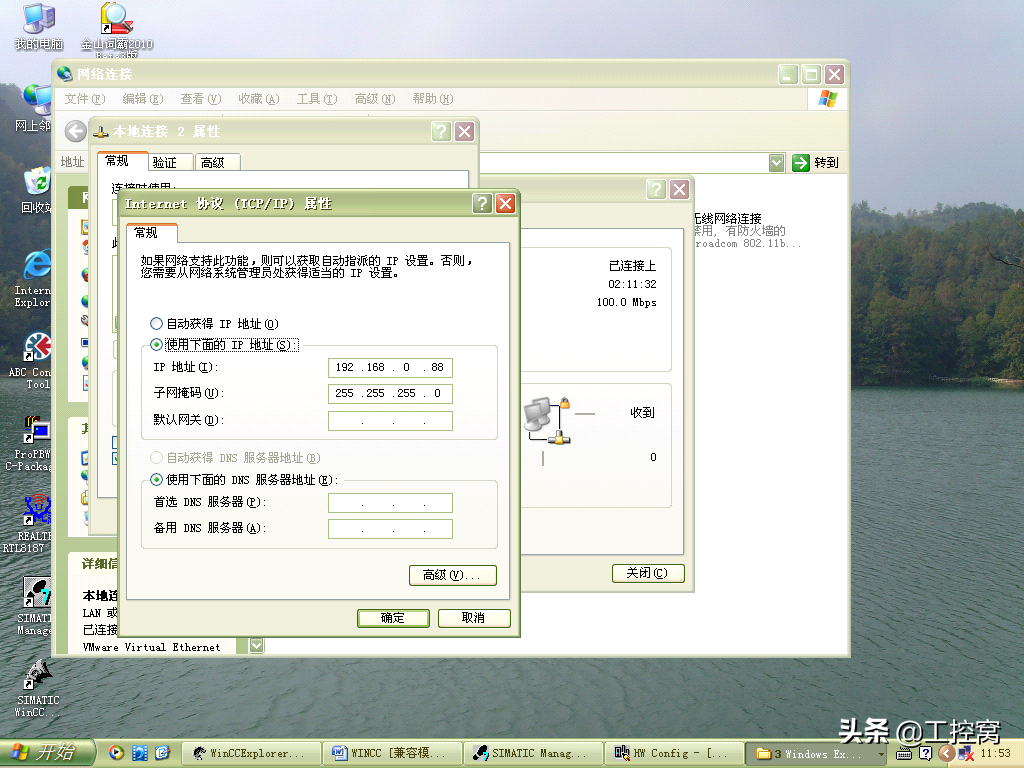

4.设置安装（通常为工程师站ES和操作员站OS）计算机Windows操作系统的TCP/IP参数，将WINN组态计算机的IP地址设置成为与PLC以太网通讯模块或者PN接口地址保持在一个网段内。如图4所示：
图4设置计算机IP地址

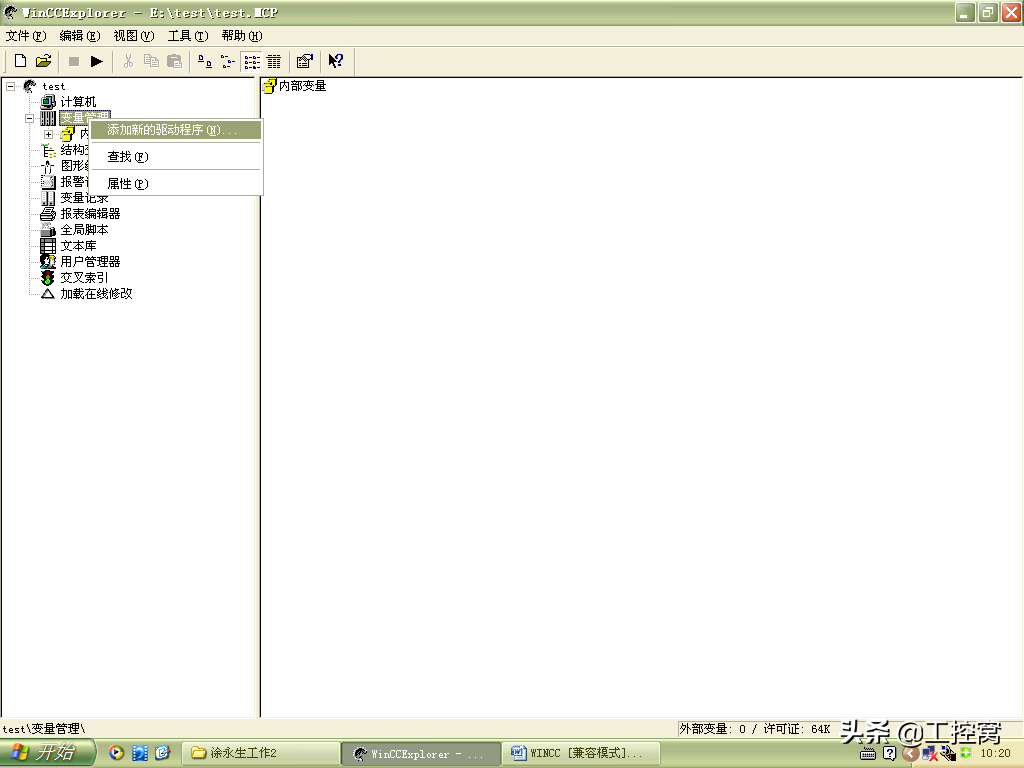

5.添加新的驱动程序和设置系统参数，打开新创建的工程"test"，在项目管理栏里选择"变量管理"，单击右键选择"添加新的驱动程序"，如图5所示。
图5添加驱动程序

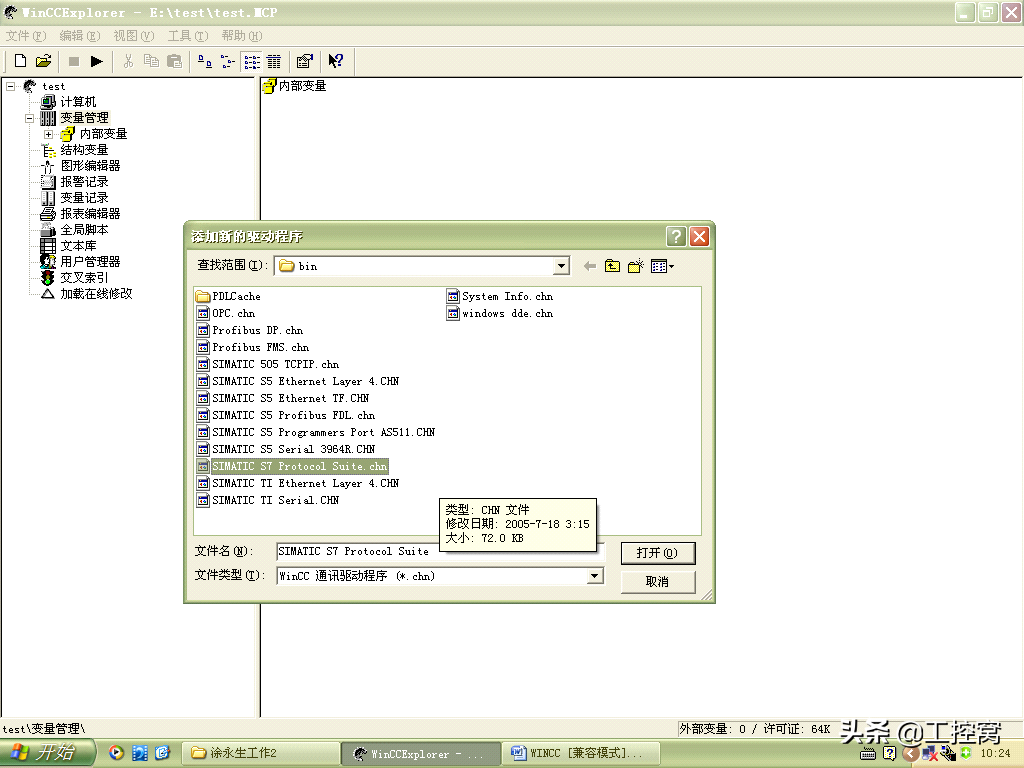

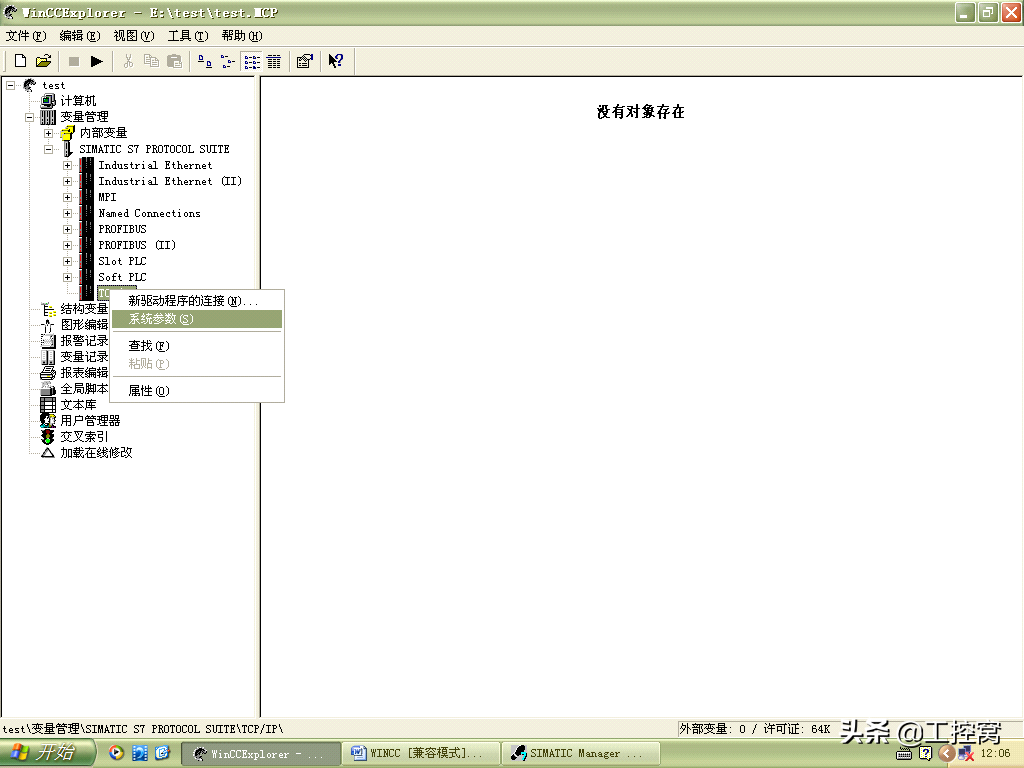

6.在添加新的驱动程序文件夹里选择""，如6所示：
图6驱动程序

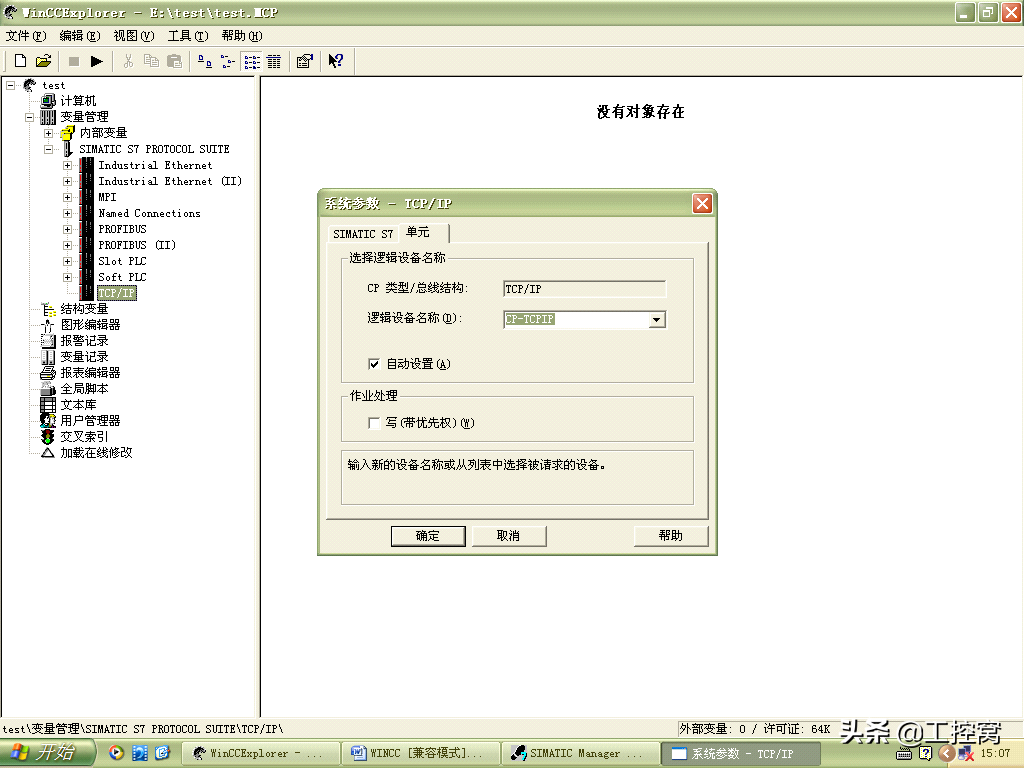

图7系统参数-TCP/IP设置

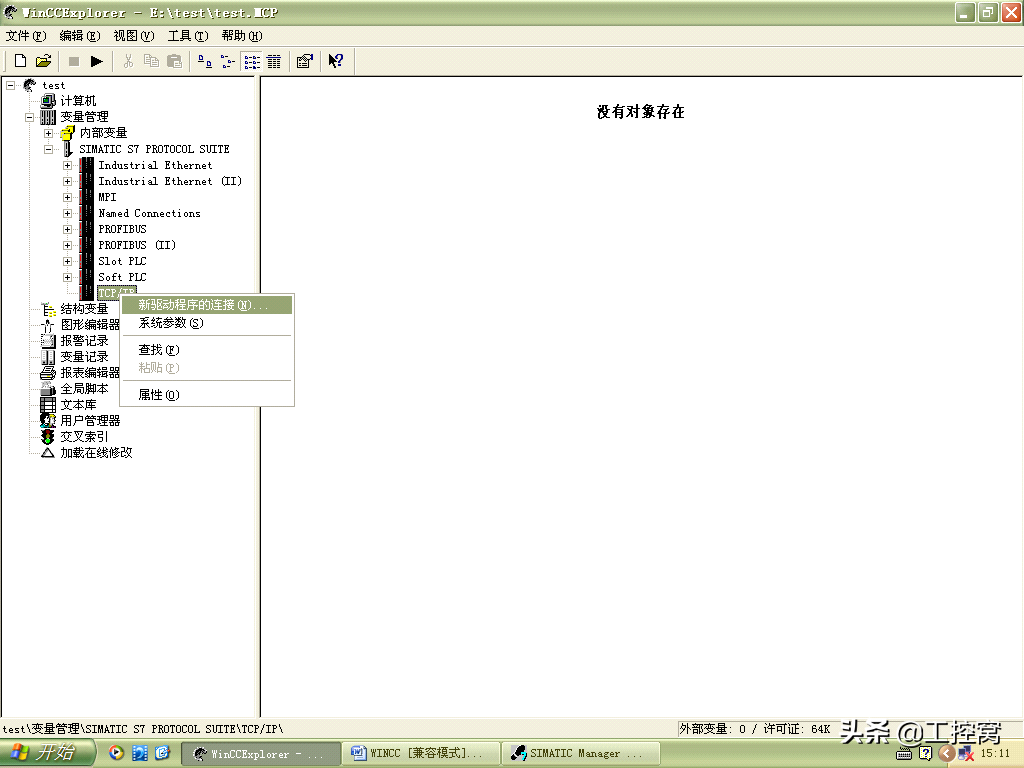

8.添加通道与连接设置
图8添加通讯连接

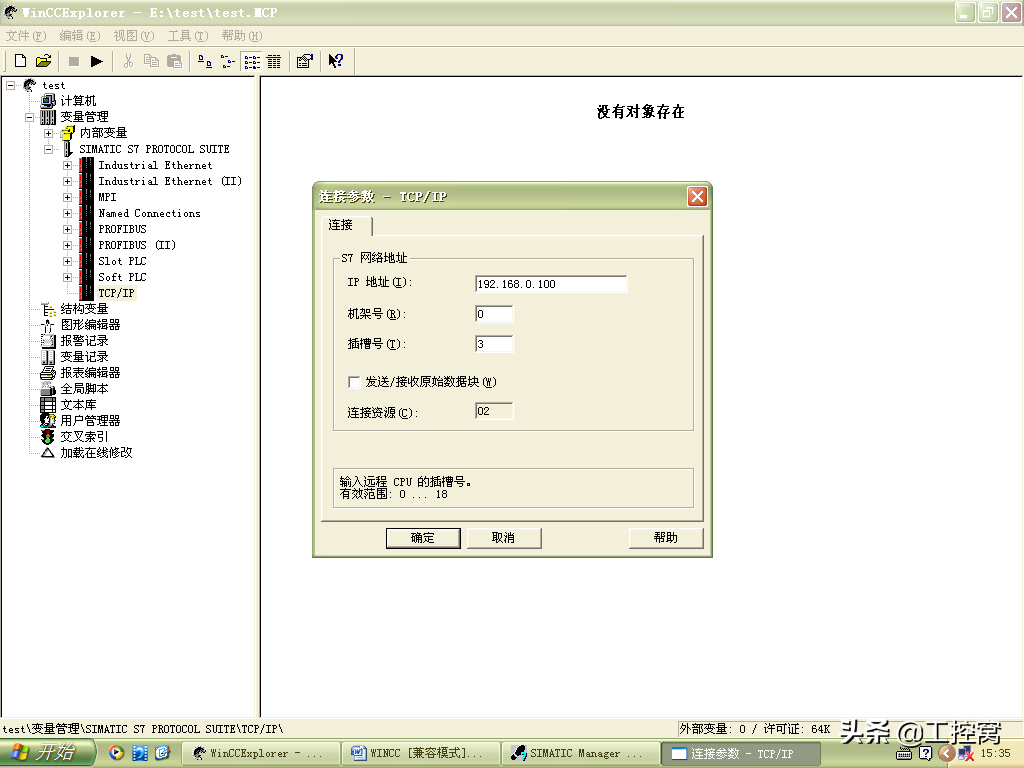

9.在弹出的"连接属性"对话框中单击"属性"按钮，弹出"连接参数-TCP/IP属性"对话框，输入在STEP7硬件组态中已经设置的以太网模块或者带PN接口CPU的IP地址、机架号、以太网网卡插槽号。如图9所示：
图9TCP/IP参数设置
说明：
IP地址：通讯模块的IP地址，如CP443-1为192.168.0.100
机架号：CPU所处机架号，一般填入0
槽号：CPU所处的槽号
注意事项：如果是S7-300PLC，那么槽号的参数为2，如果是S7-400PLC，那么需要根据STEP7项目中硬件组态查看CPU处于第几号槽内，可能的参数为2、3、4（主要依据电源的大小来决定），否则无法建立通讯。
二、中Namedconnections多应用于和S7-400H之间的连接，是基于PCstation的Configure模式；而其他通道，例如MPI、PROFIBUS和TCP/IP都是基于PG模式。下面介绍通过Namedconnections与PLC通讯：

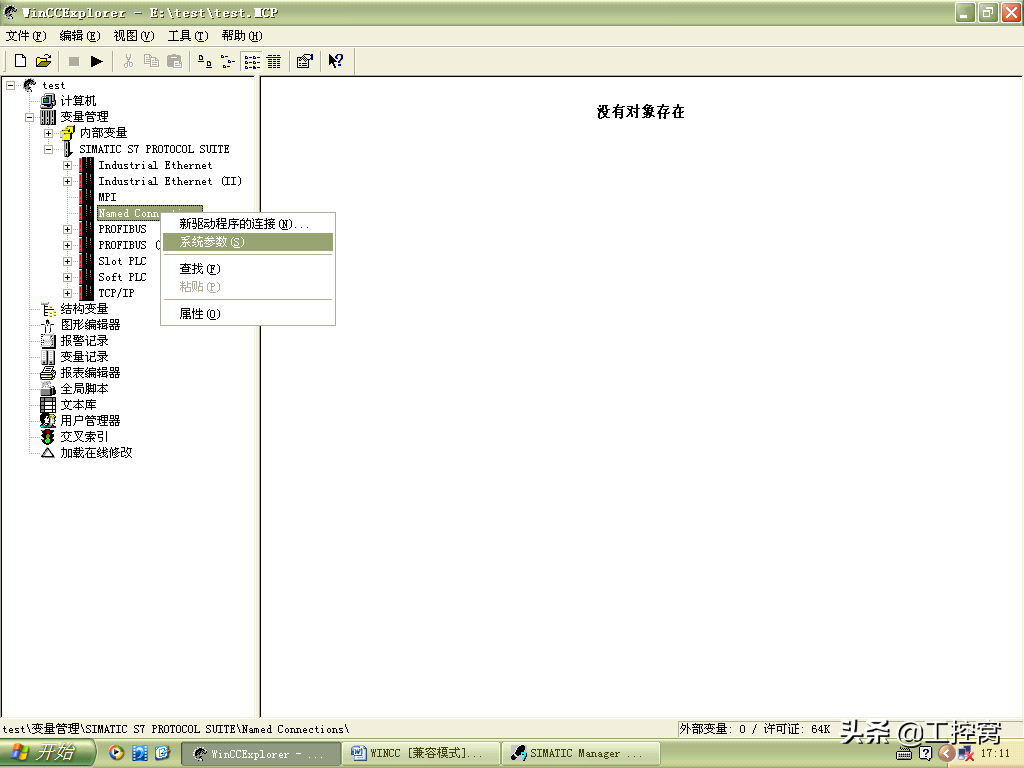

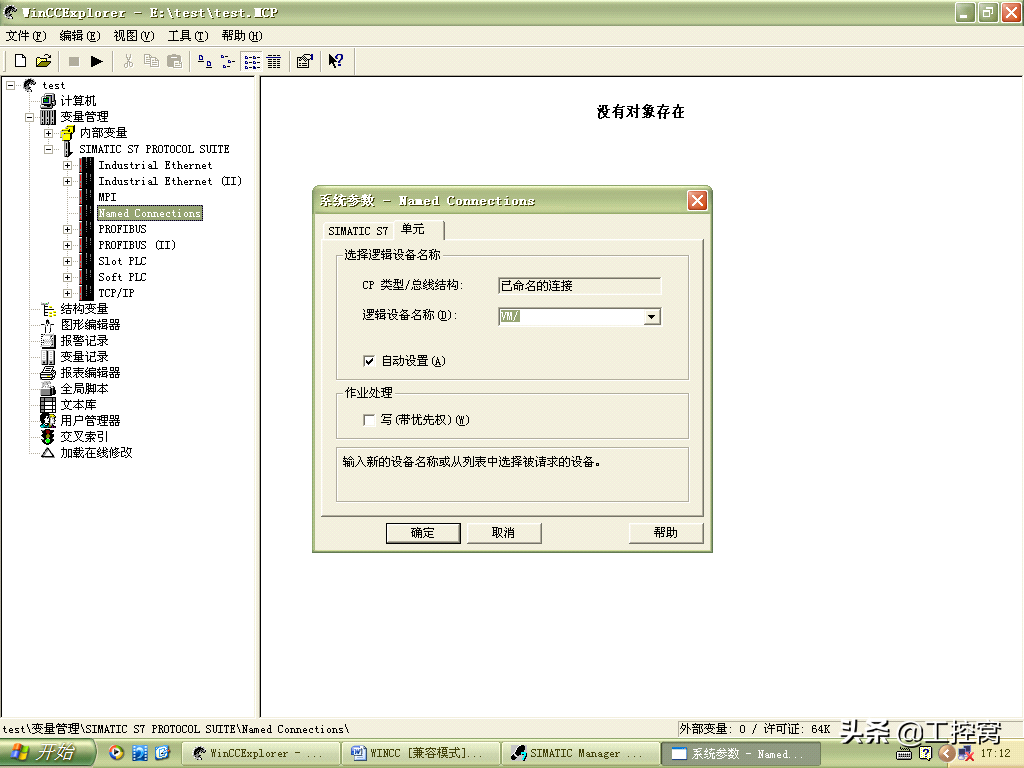

图10系统参数-Namedconnections对话框

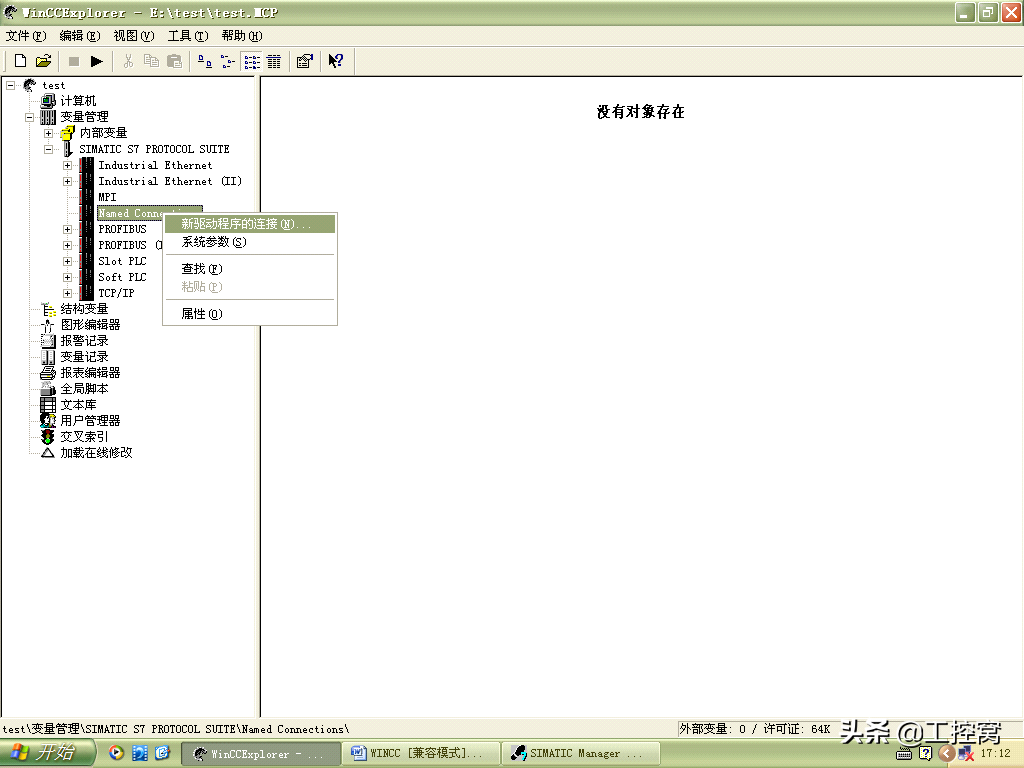

2.添加通道与连接设置
图11添加通讯连接
3.在弹出的"连接属性"对话框中单击"属性"按钮，弹出"连接参数-Namedconnections属性"对话框，输入S7网络地址，指定好"应用程序名称"和"连接名称"，如图12所示：
图12连接参数-Namedconnections属性
