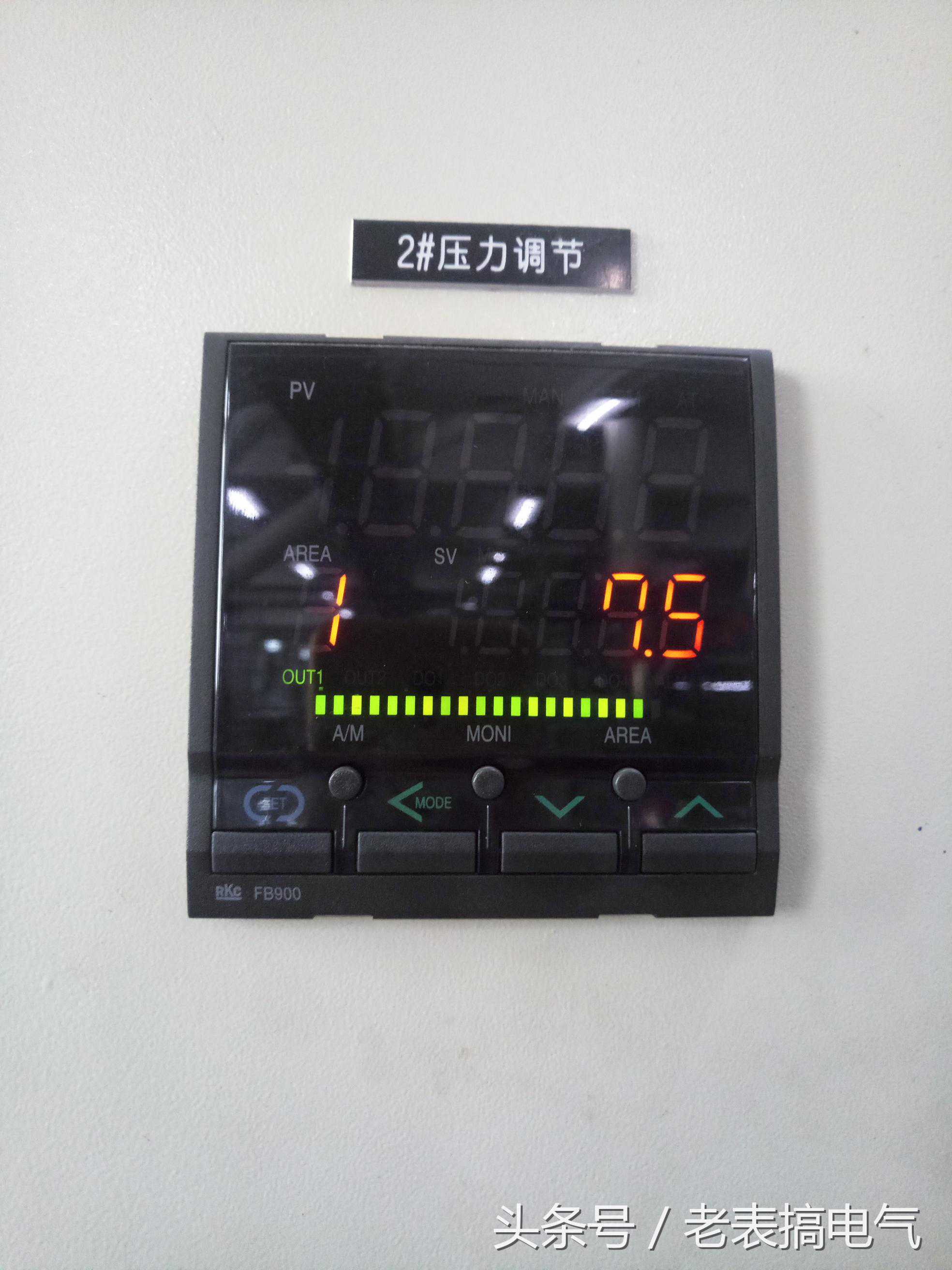

日本理化RKCFB900表说明书搜索FB900表说明书
一、型号定义：
FB900F①②-③*④⑤⑥⑦/⑧⑨-⑩⑾CODE8N-4*4NN5/A1-F801/Y“F”表示PID控制。“①②”表示输出1和输出2类型M:继电器输出V:电压脉冲输出5:0-10V8:4-20mAN:无输出“③”表示电源电压：3为直流24VDC，4为100-240AC“④”表示继电器输出的个数“⑩”表示控制动作F带AT的PID逆动作D带AT的PID正动作A带AT的加热风冷PID动作W带AT的加热水冷PID动作“⑾”表示入信号501：0-10V701：0-20mA801：4-20mAK40：K型热电偶J32：J型热电偶D35：PT100
二、尺寸说明
面板尺寸为：96*96，开口尺寸为92.5*92.5，仪表厚为60。
三、操作说明
（一）、在正常状态下按“MONI”键可以翻动显示参数参数名称设置内容参数含义备注SVr远程设定值EVM1外部的状态信号监视MV控制输出APT运行时间
（二）、在正常状态下按“SET”键持续2秒进入基本参数设定模式菜单，进入后可按“SET”键翻动参数和确认参数值。参数名称设置内容参数含义备注EV1*-3.0低偏差报警值若为偏差报警，则将EV1的数值加上设定值即为报警值,当测量值比报警值低时产生报警EV2*3.0高偏差报警值若为偏差报警，则将EV2的数值加上设定值即为报警值，当测量值比报警值高时产生报警P*80.0%比例带0.0-1000.0%I*0120秒积分时间（秒）1-3600秒D60微分时间（秒）1-3600秒rPT0000响应速度为慢响应1:为中速响应,2为快响应SVrUoFF设定值增加变化率限制%/秒SVrLoFF设定值减少变化率限制%/秒LnKAoFF对象连接号
（三）、在正常状态下按“MODE”键持续2秒进入运行模式菜单，进入后可按“MODE”或“SET”键翻动参数和确认参数值。参数名称设置内容参数含义备注ATUoFF关闭PID自整定STUoFF关闭自动演算oN1实行一回oN2每回实行CHroN自动升温学习oFFA-MAUTo自动模式MAn手动模式r-LLoC本地模式rEM远程模式r-SrUN运行StoP停止
（四）、在正常状态下按“SET”+“MODE”键持续1秒进入准备模式菜单，进入后可按“SET”键翻动参数和确认参数值。参数名称设置内容参数含义备注Pb0PV偏置dFoFFPV数字滤波不用单位为秒rb0RS偏置dF2oFFRS数字滤波比率Add10000通讯地址通讯滤特率b1T18E1数据位构成InT110ms时间间隔LCK0000不进行参数锁定
（五）、在正常状态下按“SET”+“MODE”键持续2秒进入工程技术模式菜单，进入后可按按加减键可以翻动子菜单按“SET”键进入子菜单翻动参数和确认参数值。F10参数说明（测量值参数组）参数名称设置内容参数含义备注SPCH0001STOP显示位置DE0001条形显示：MV控制输出2为PVDEUT0100条形显示分辨率DSoP0输入异常时PV闪烁F21参数说明（输入参数组）参数名称设置内容参数含义备注InP*15传感器4-20mA信号输入0:K型热电偶1:J型热电偶12:PT10014:0-20mA160-10V更改输入信号参数可实现参数初始化一定要在STOP状态下才能更改Un1T0显示单位为度PGdP*0001小数点位置为1位0002为两位小数PGSH*35.0输入刻度上限最大输入信号对应显示值PGSL*0.0输入刻度下限最小输入信号对应显示值PoV*036.8输入异常判断点上限PUn*-001.7输入异常判断点下限boS0000断线方向Sqr0000不选择平方根运算功能平方根功能用于流量计算PFrQ0000电源频率为50赫兹SMP0001取样周期为100ms0000为50msF22参数说明（远程输入）参数名称设置内容参数含义备注rInP*15远程4—20mA信号输入F30参数说明参数名称设置内容参数含义备注LoGC0002输出分配方案2前三报警,第四为加热断线报警定时器1定时器2定时器3定时器4EyC0000输出为激励输出,即有报警时输出点闭合0为激励输出1为非激励个十百千分别对应输出1234ALC11111报警灯条件1ALC20011报警这条件2SS0000STOP时的输出状态F41参数说明（输出1定义）参数名称设置内容参数含义备注ES1*0002输出1定义为下偏差报警1:上偏差报警2:下偏差报警3：上下限偏差5:绝对值上限报警6:绝对值下限报警EHo10000输出1不保持0001为输出保持E1L10000外部状态信号1联锁不用1为使用%输出1的回差输出1的延迟时间时间单位为秒EEo10000输入异常时的输出无效F42参数说明（输出2定义）参数名称设置内容参数含义备注ES2*0001输出2定义为上偏差报警1：上偏差报警3：上下限偏差5：上限报警6：下限报警Eho20000输出1不保持0001为输出保持E1L20000外部状态信号1联锁不用1为使用%输出1的回差输出1的延迟时间EEo20000输入异常时的输出无效
（六）、故障显示显示内容故障原因解决方法Err内存错误与RKC公司联系测量值PV闪烁测量值超出设定范围检查参数是否正确,传感型号或接线是否正确OOOO测量值超出最高显示范围检查传感器是否开路UUUU测量值超出最低显示范围！
