1.在NetworkConfigurator软件中配置两台PLC

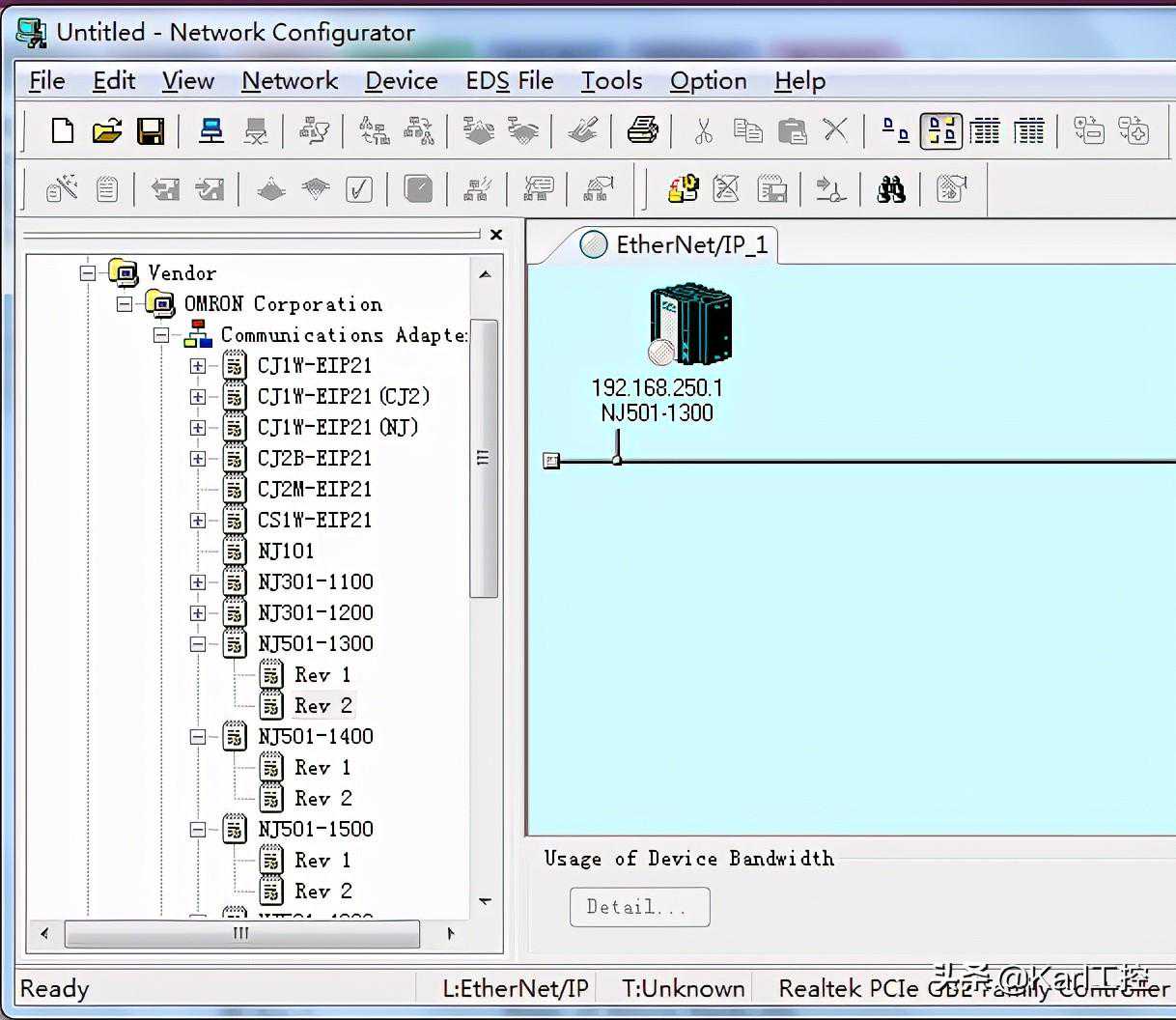

1.1打开【NetworkConfigurator】,双击下NJ501-1300Rev2图标文件

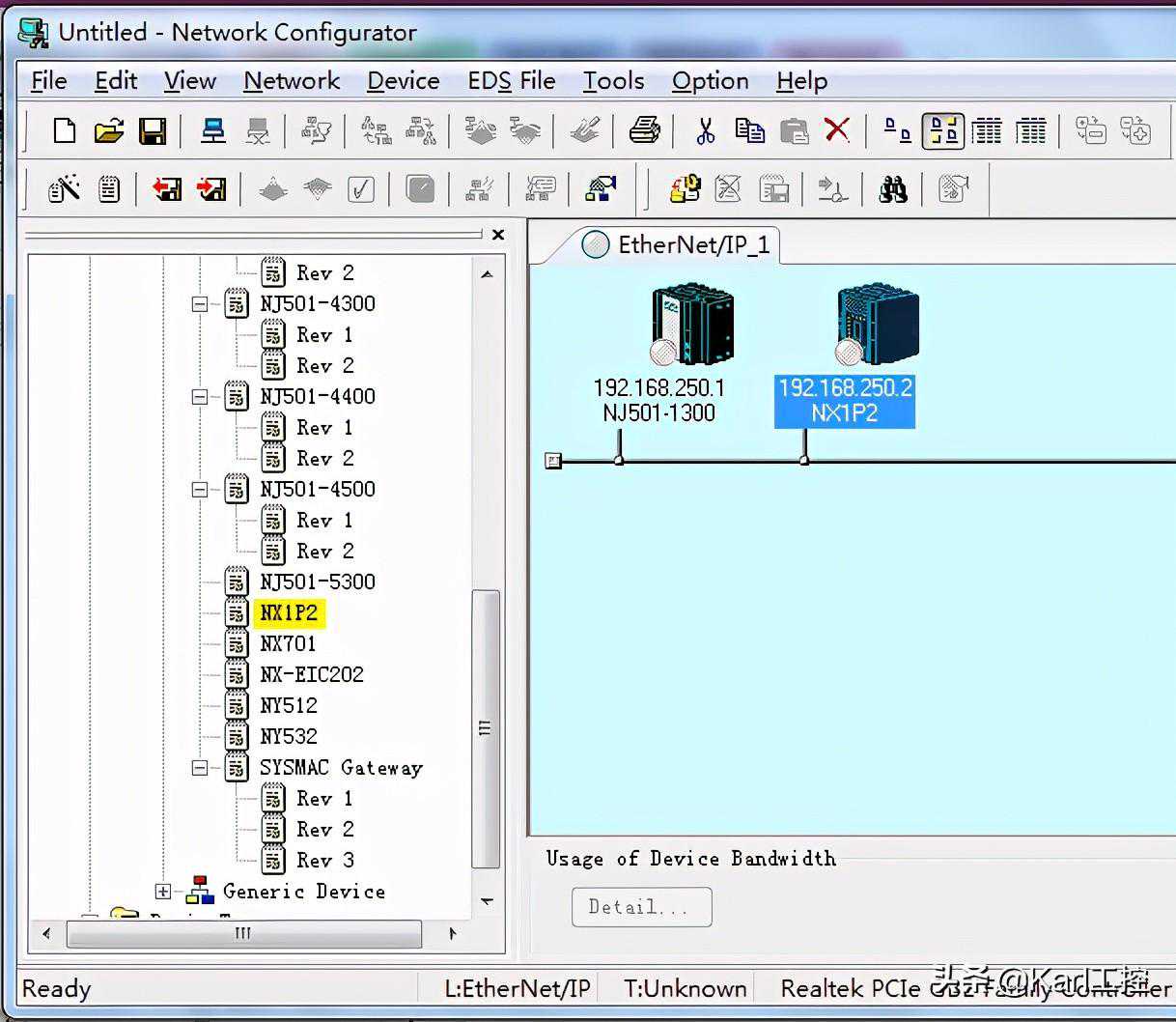

此时右边会多出一个NJ501-1300控制器图标,如下图所示:

1.2按相同的方法在建立一个NX1P2系列的PLC

2.建立输入输出标签
2.1新建一个NJ501-1300的工程,在工程内建立两个标签,如下图所示

2.2再建立一个NX1P-9024DT的工程,在工程内建立两个标签,如下图所示

3.导出输入输出标签


导出的CSV文件

4.关联标签

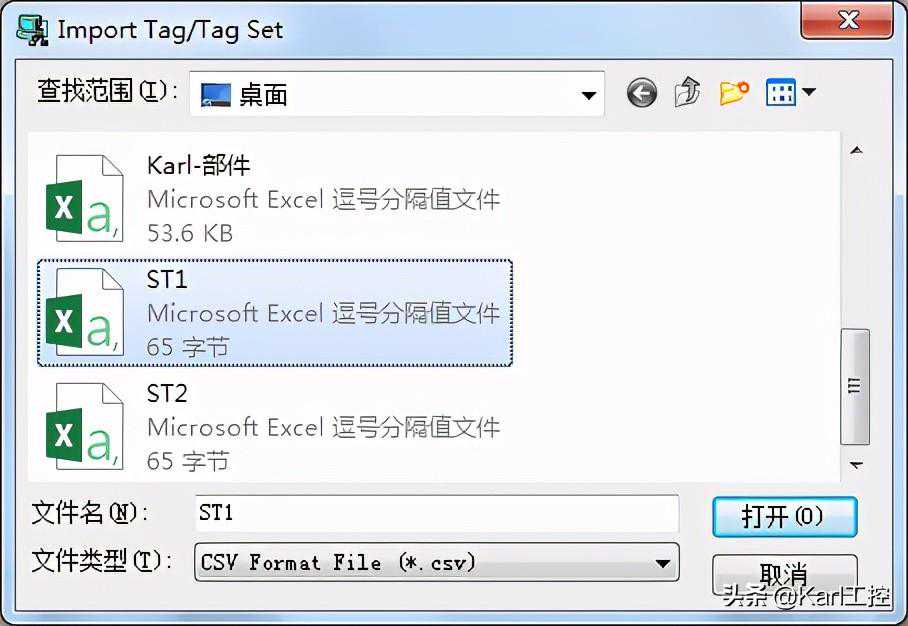

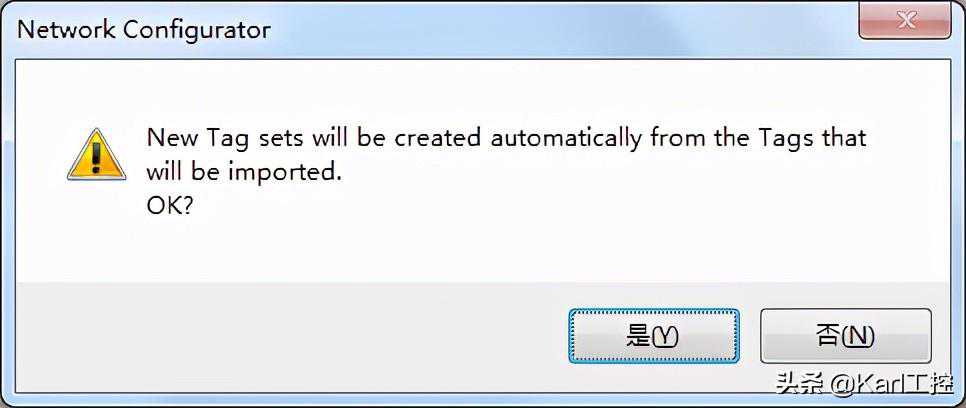

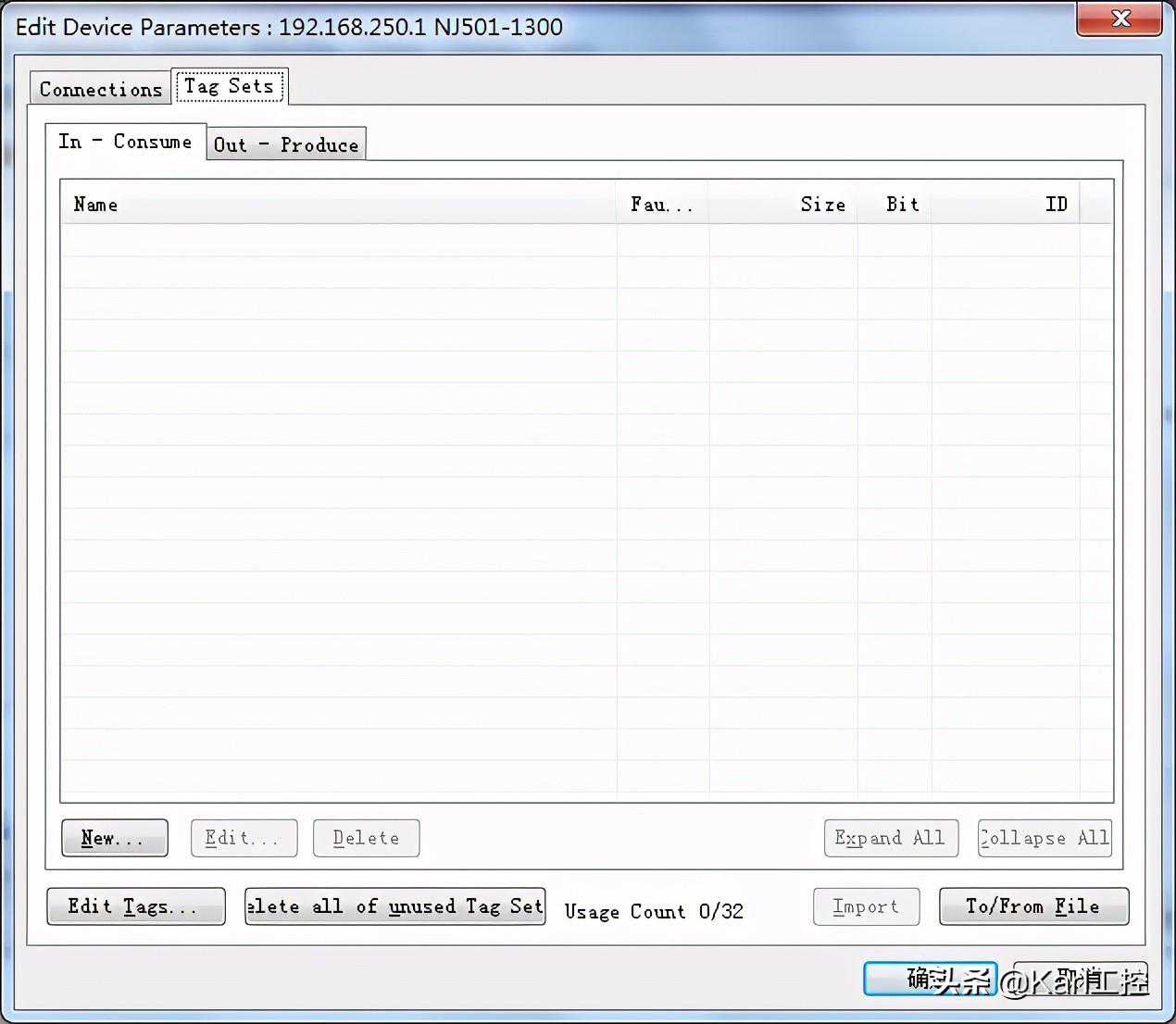

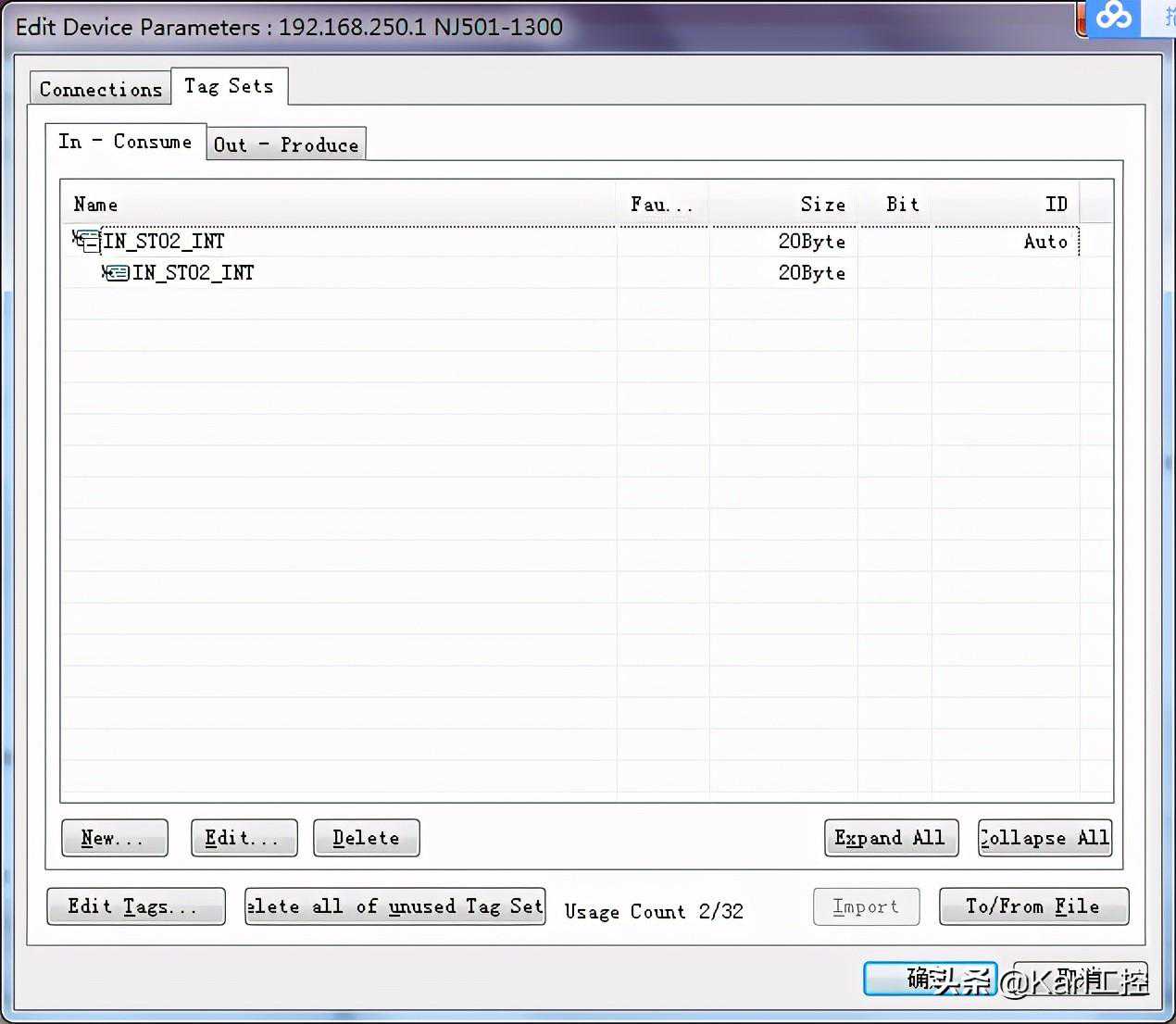

4.1在【NetworkConfigurator】软件中,双击打开【NJ501-1300】

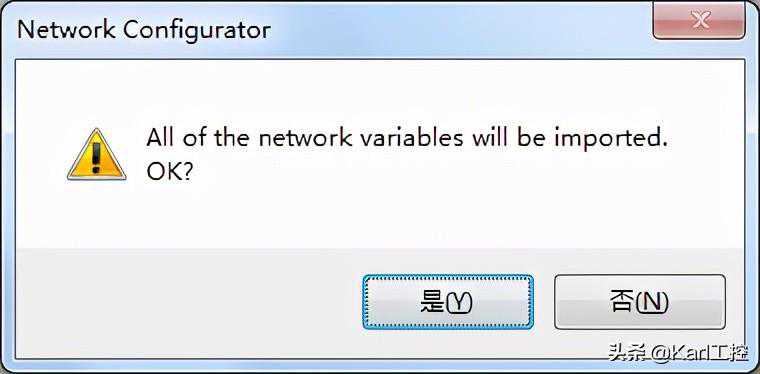

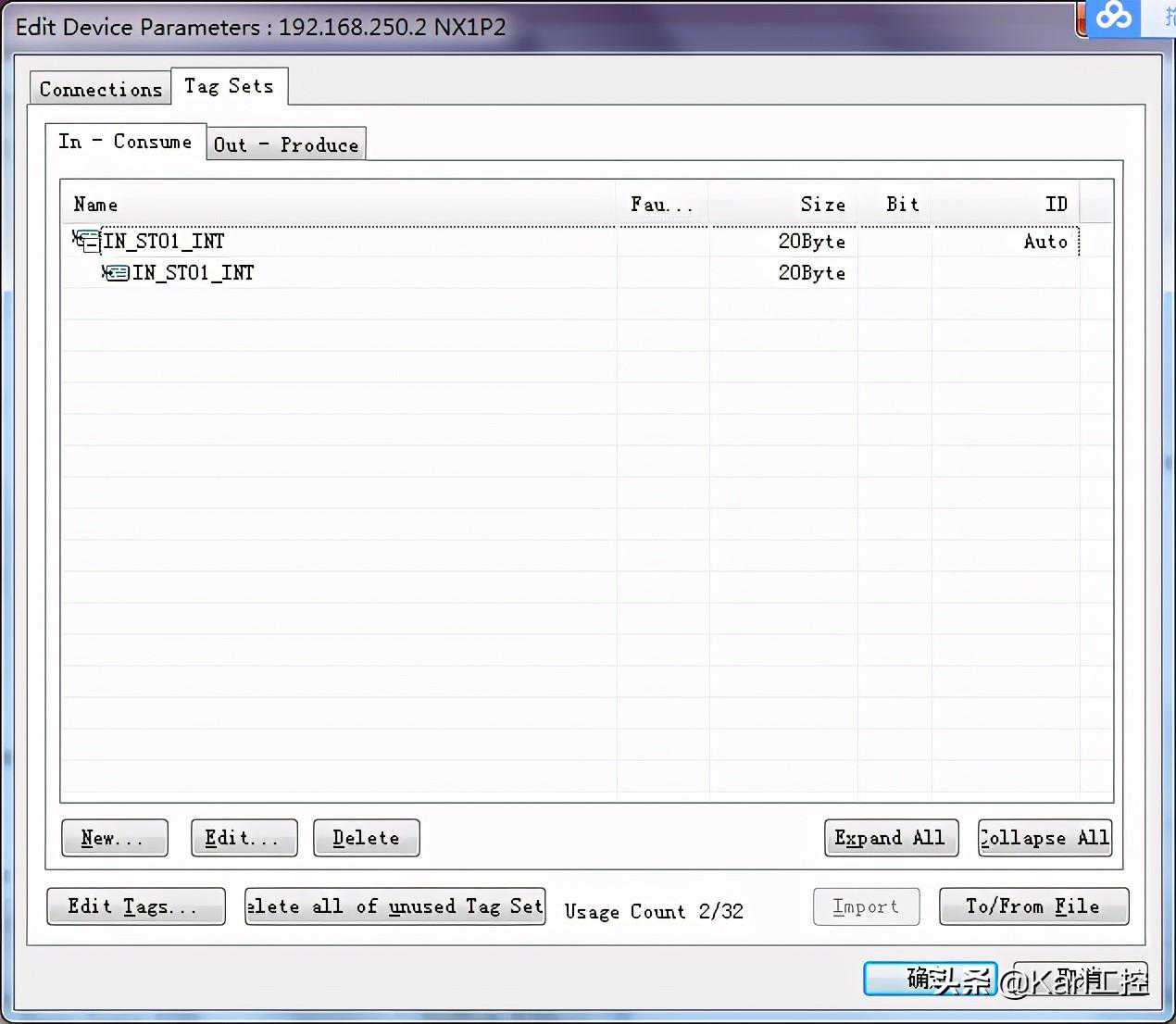

4.4按相同的方法,将NX1P标签进入导入

5.建立数据链接
5.1配置NJ501-1300控制器

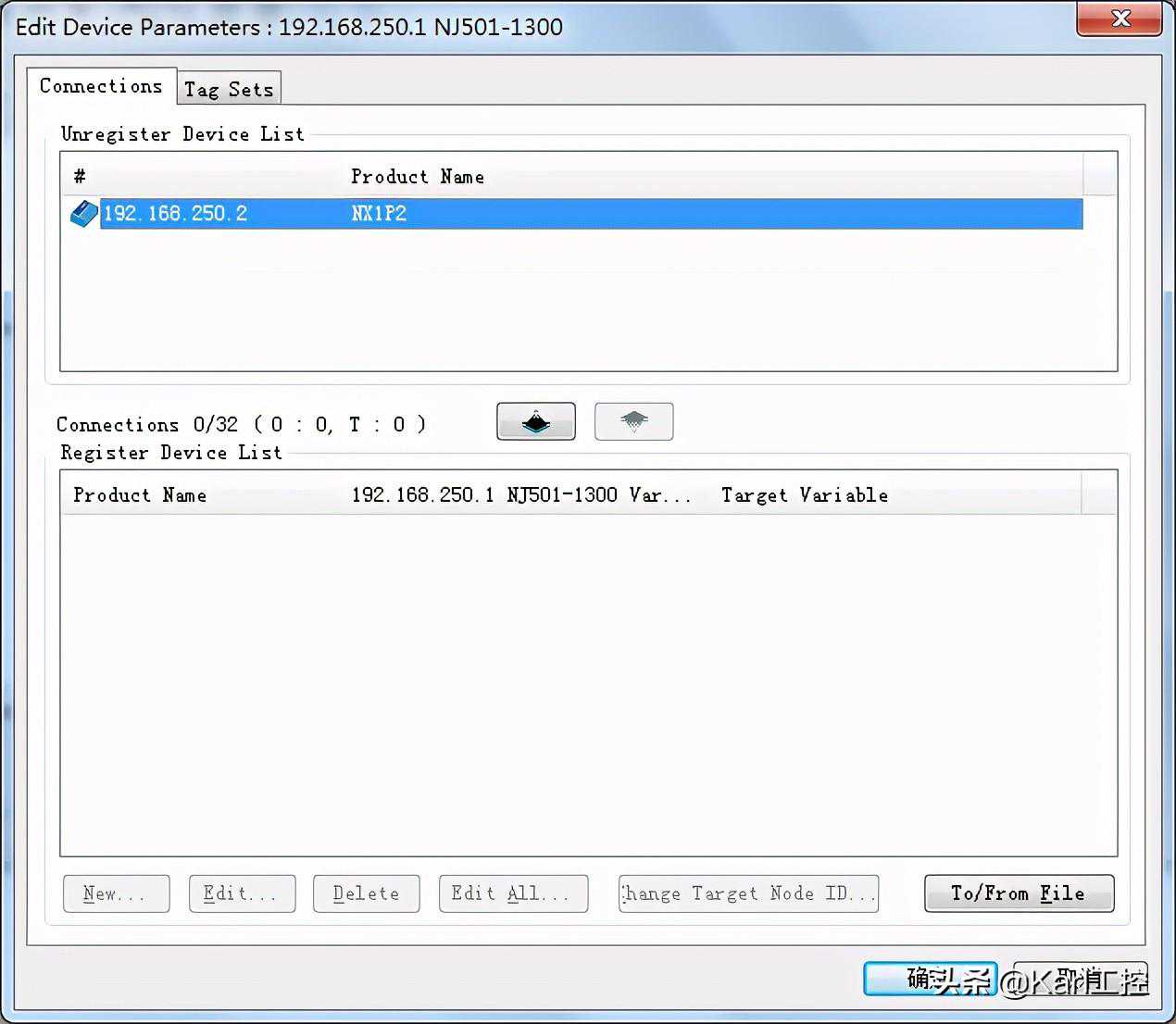

在【NetworkConfigurator】软件中,双击打开【NJ501-1300】

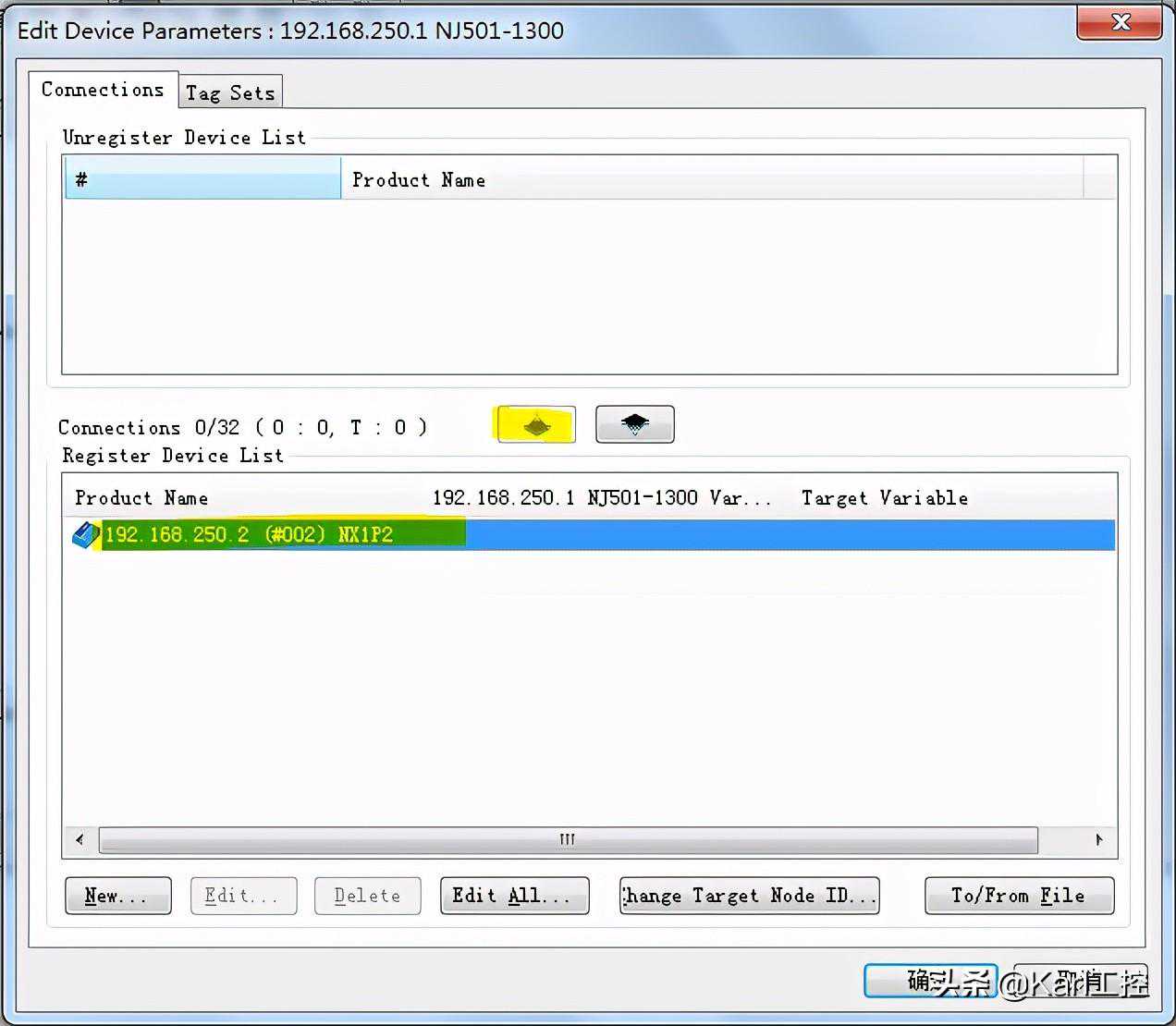

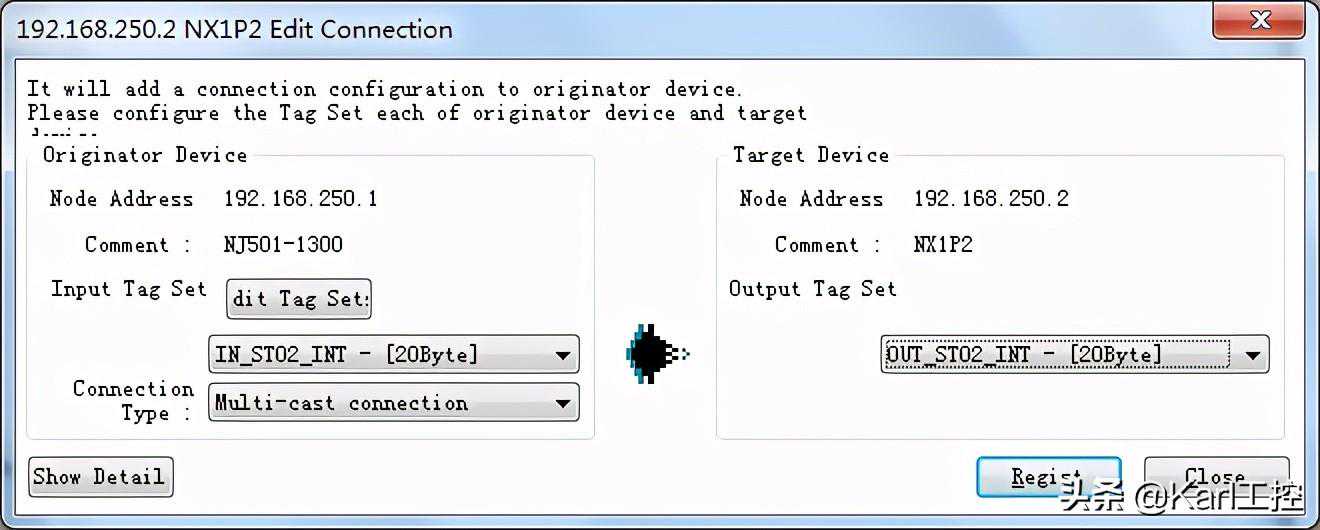

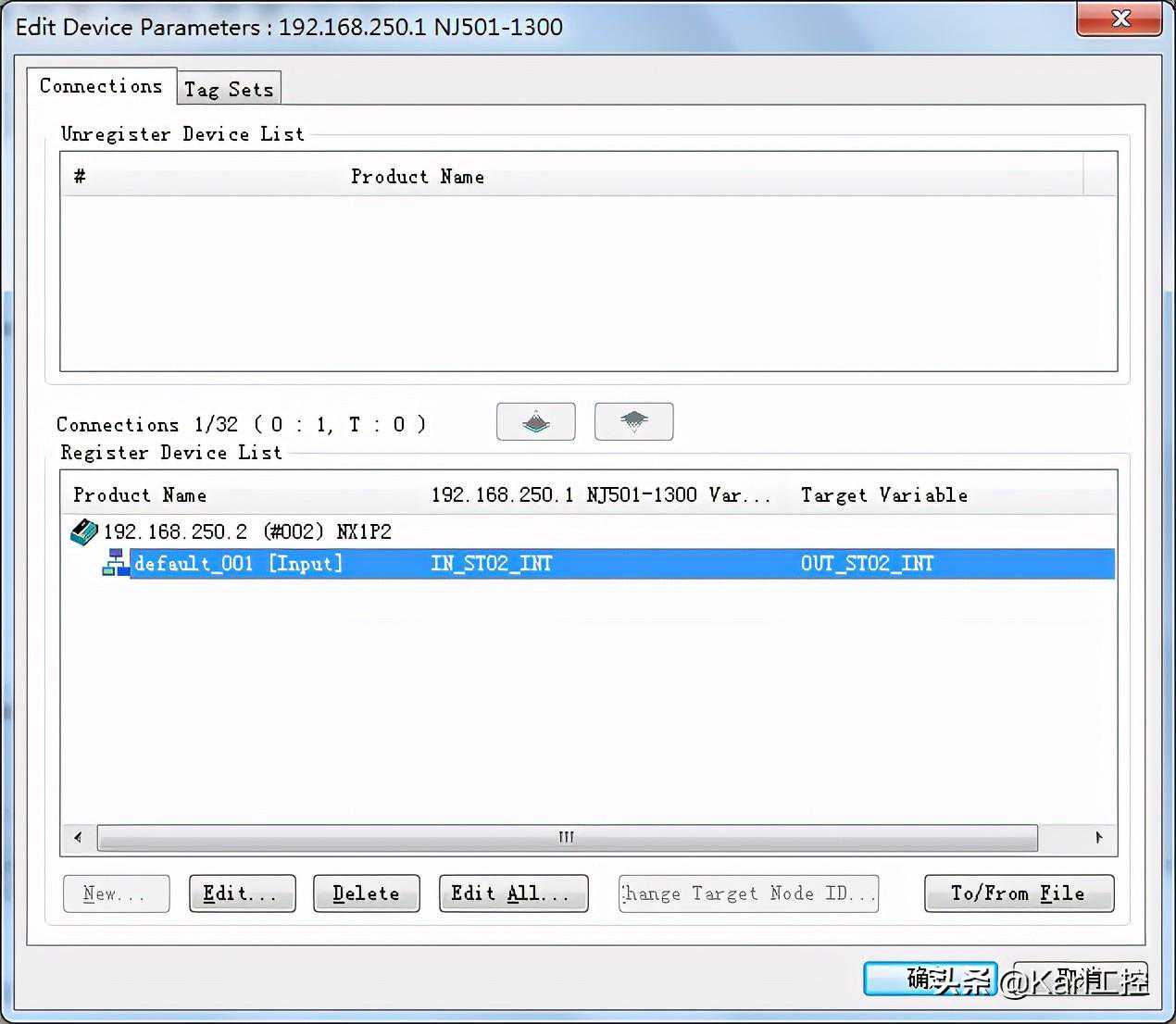

双击NX1P2,在弹出的窗口中,Input处选择IN_ST02_INT;Output处选择OUT_ST02_INT,


5.2配置NX1P2-9024DT控制器

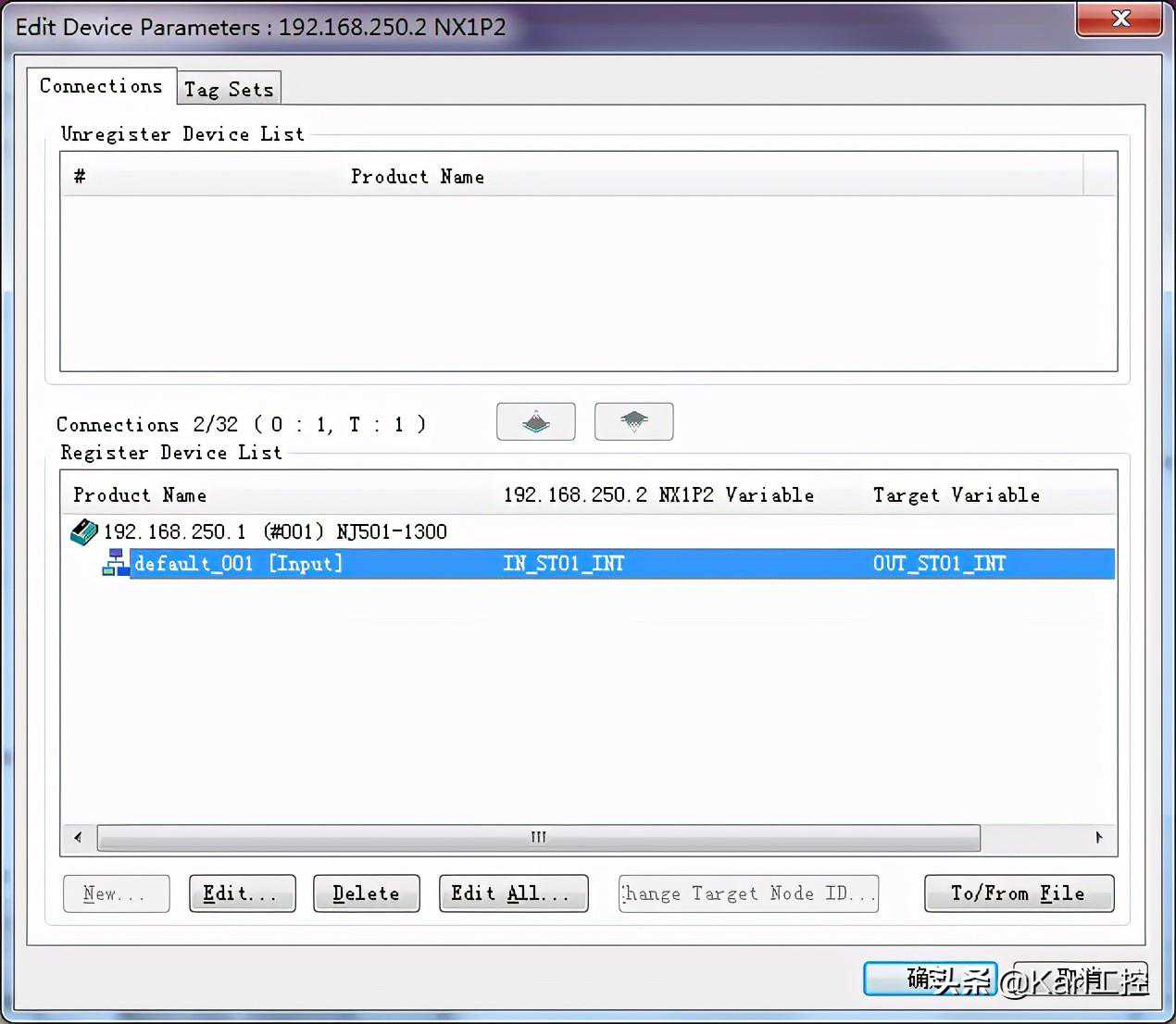

双击打开【NX1P2】

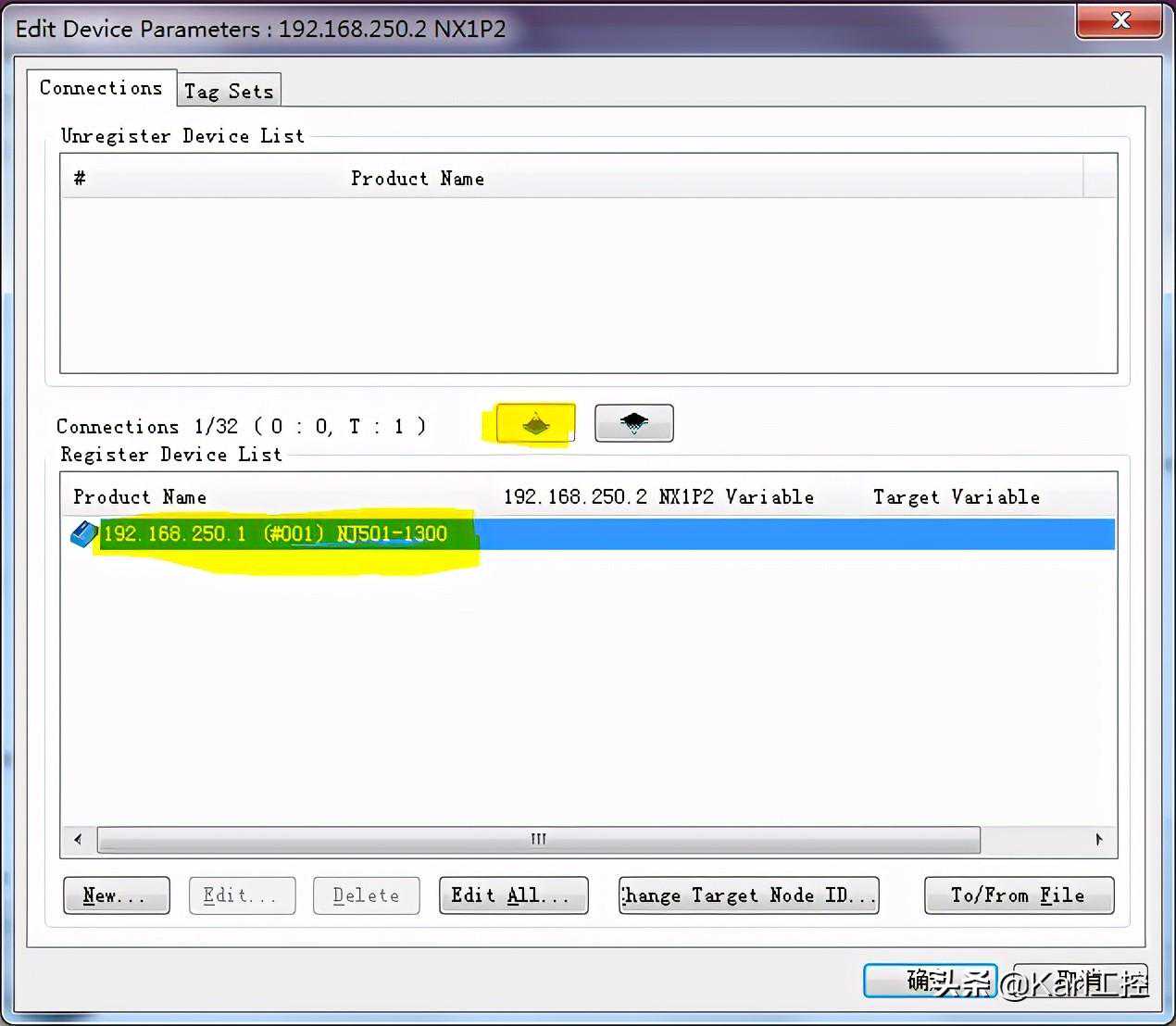

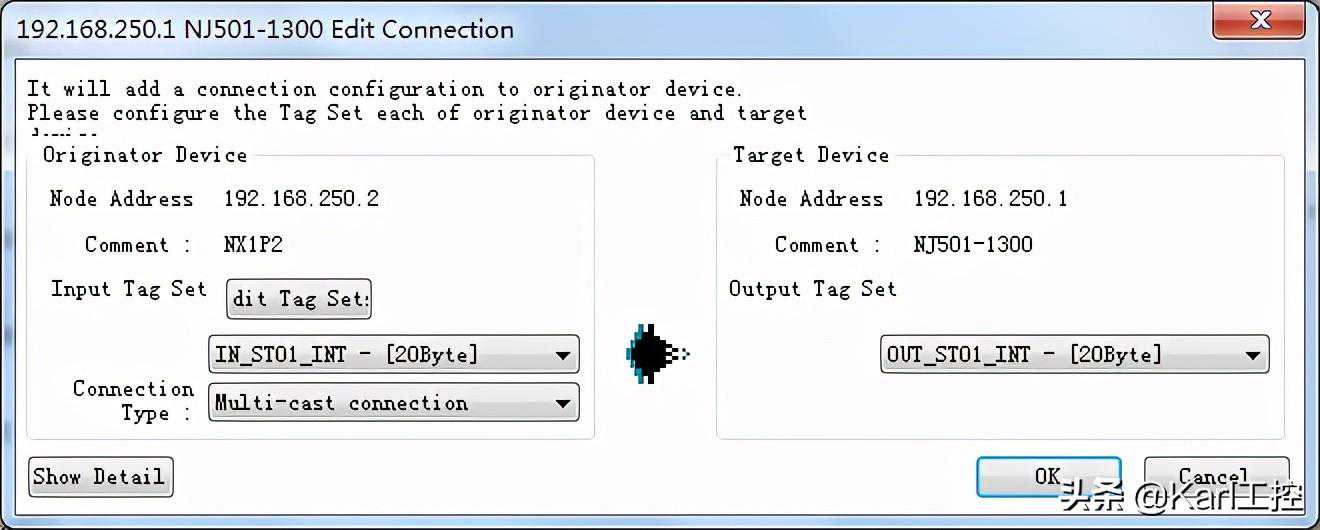

双击NX501-1300,在弹出的窗口中,Input处选择IN_ST01_INT;Output处选择OUT_ST01_INT,


连接到网络(参考【连接到网络】说明)

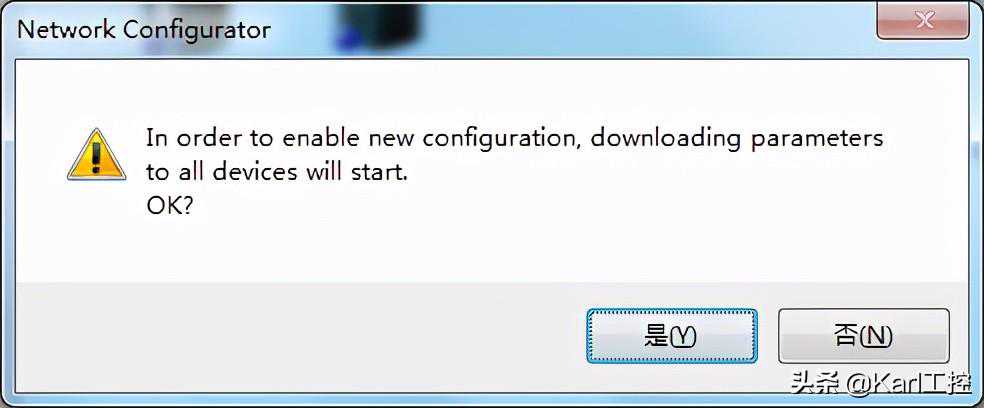

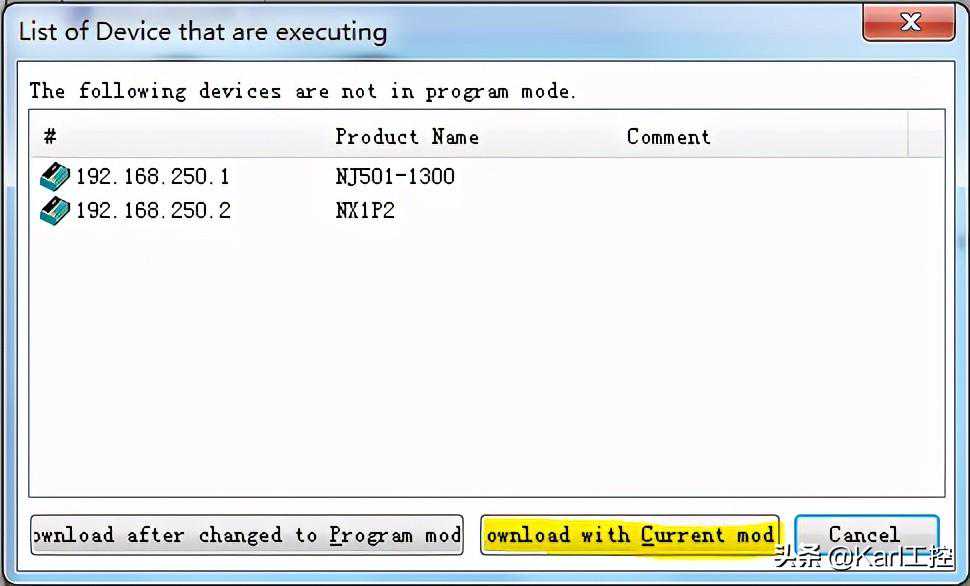

下载


下载中

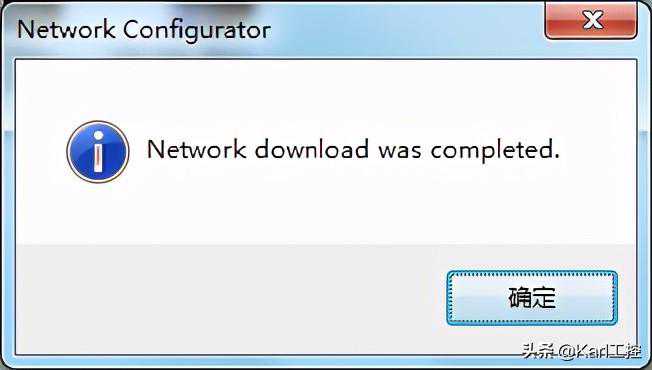

下载完成

断电重启即可
6.测试

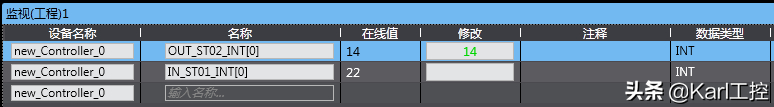

在NJ501打开一个监视窗口

在NX1P2打开一个监视窗口

以上就是本篇的全部内容感谢大家的观看,谢谢!
