㈠硬件配置:
S7-200SMARTST20CPU一台。
西门子V20变频器一台。
电脑一台，USB转485转换器、dp9针接头各一个以及双绞线和电源线若干。
㈡软件配置及相关手册
软件：
S7-200SMARTST20CPU使用软件为STEP-Micro/WINSMART_。
电脑使用的维纶触摸屏软件为EasyBuilderPro_
手册：
S7-200SMART_系统手册
V20变频器操作说明2015/03版，版本号：6SL3298-0AV02-0FP0。
㈢接线
在这里只对通讯线作一个简要介绍用USB转485转换器的D+与dp9针的3号针脚连接然后再与
V20变频器的P+连接，用USB转485转换器的D-与dp9针的8号针脚连接然后再与V20变频器的N-连接，
如下图
1、通信设计前的准备工作
①查找上位机与下位机所共同支持的通信协议，尽量选择编程简单且公开的通信协议。
②查看上位机与下位机的通信格式的设置方法并提取相关信息。并制成表格备用。

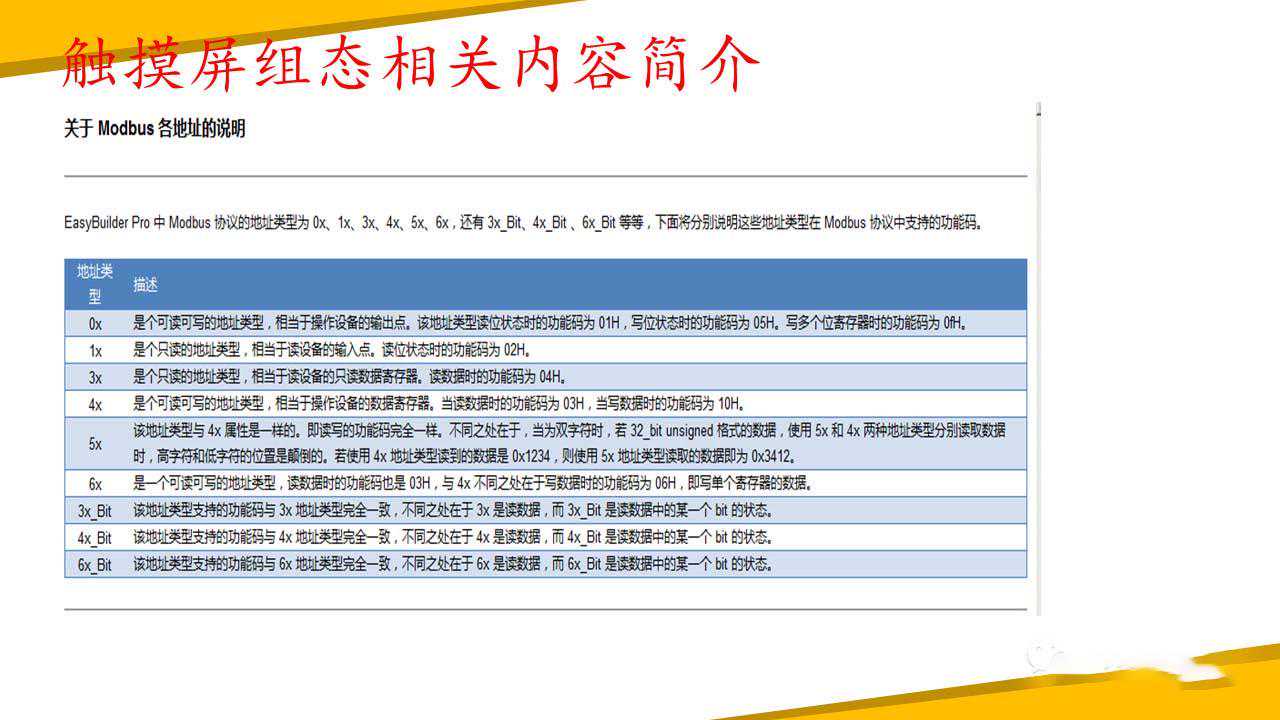

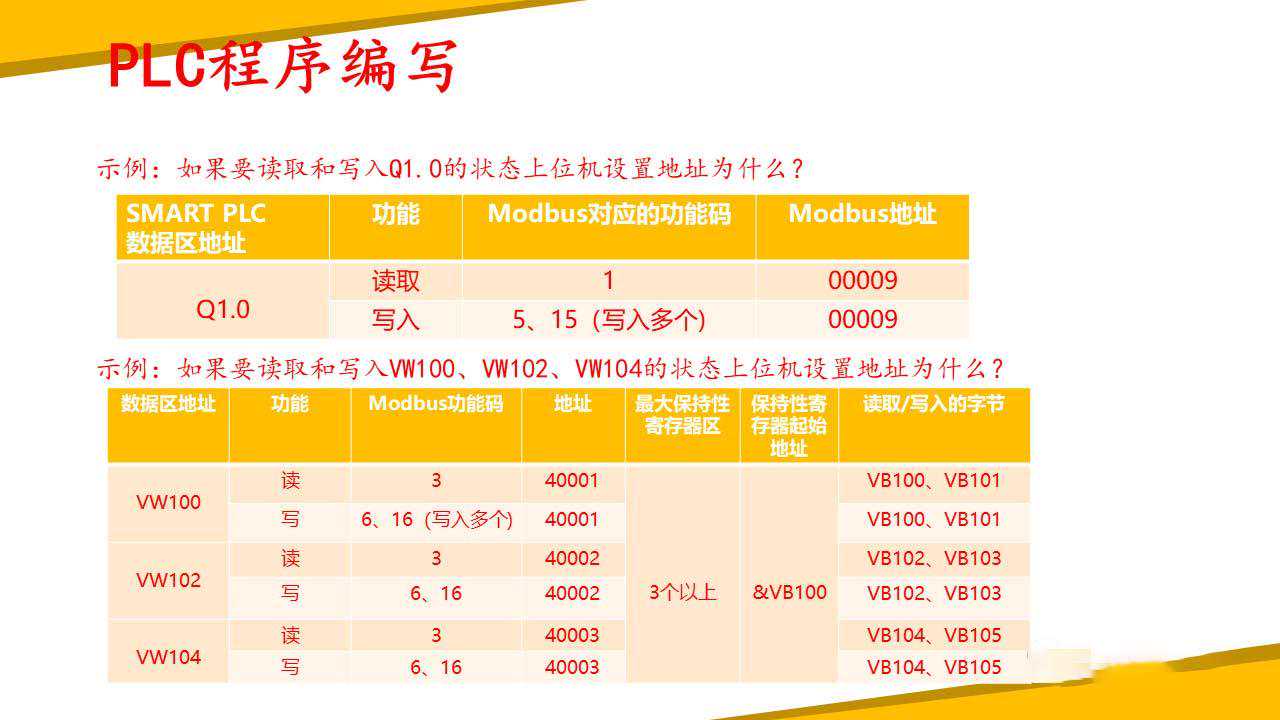

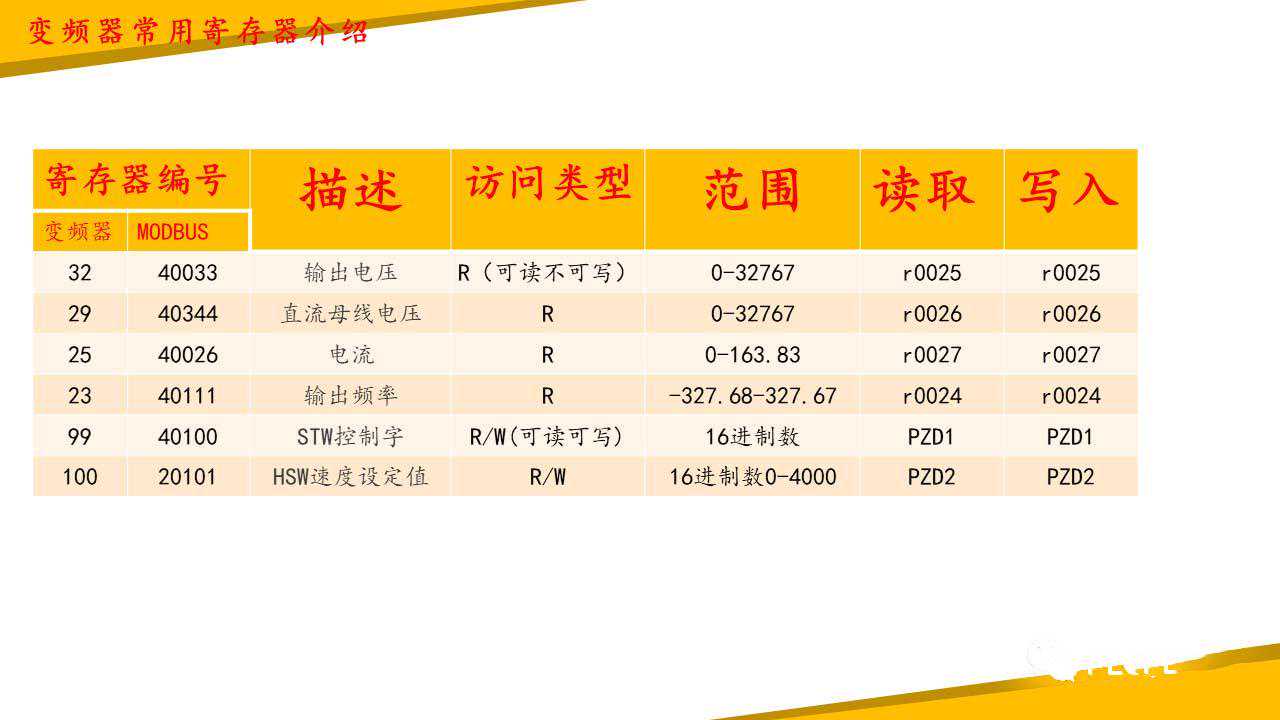

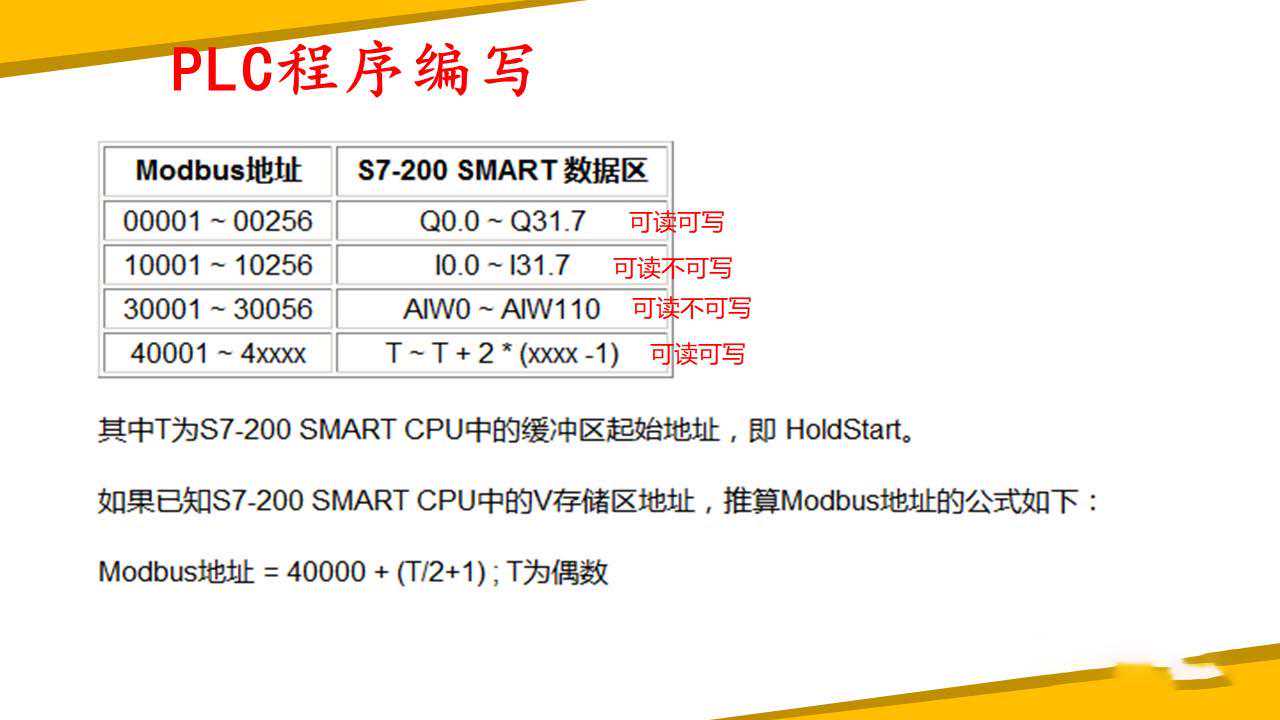

③查找上位机与下位机的读写方式和数据寄存器的地址编号，并提取所需信息制成表格备用
④查找上位机与下位机数据格式都是什么，数据范围，和控制数据的具体含义。
2、硬件接线、参数设置和编写程序
①查看硬件接线并严谨的进行接线。

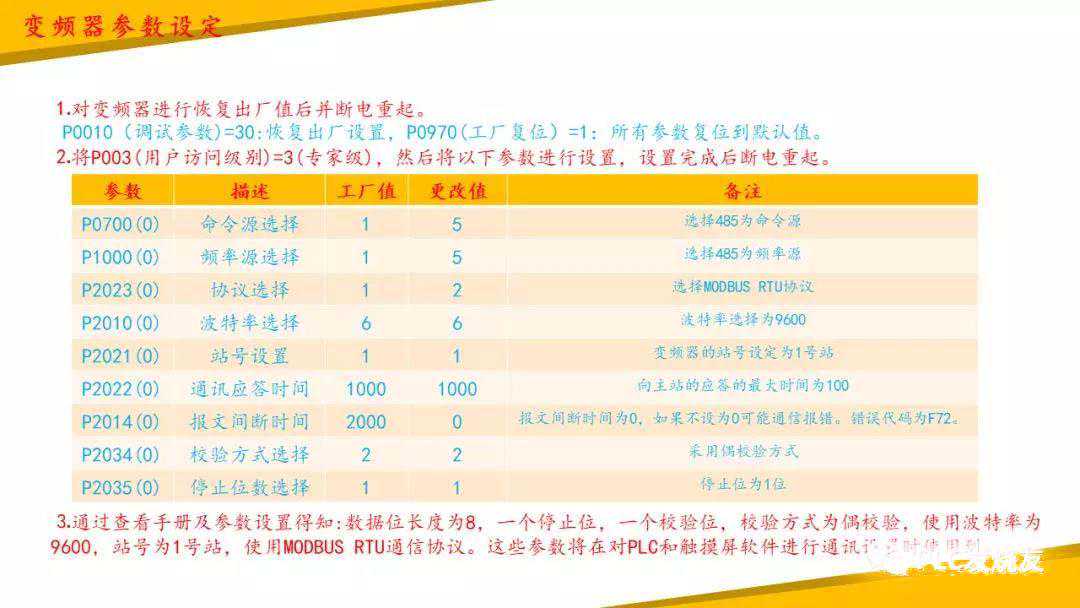

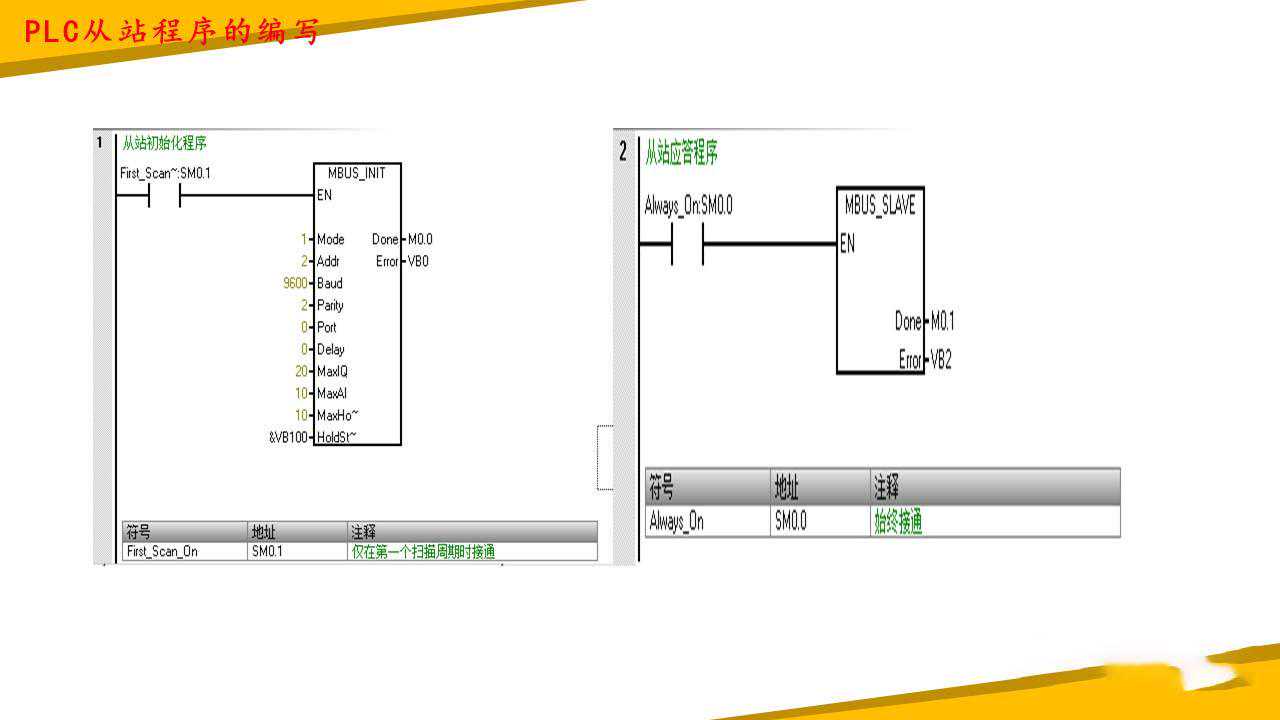

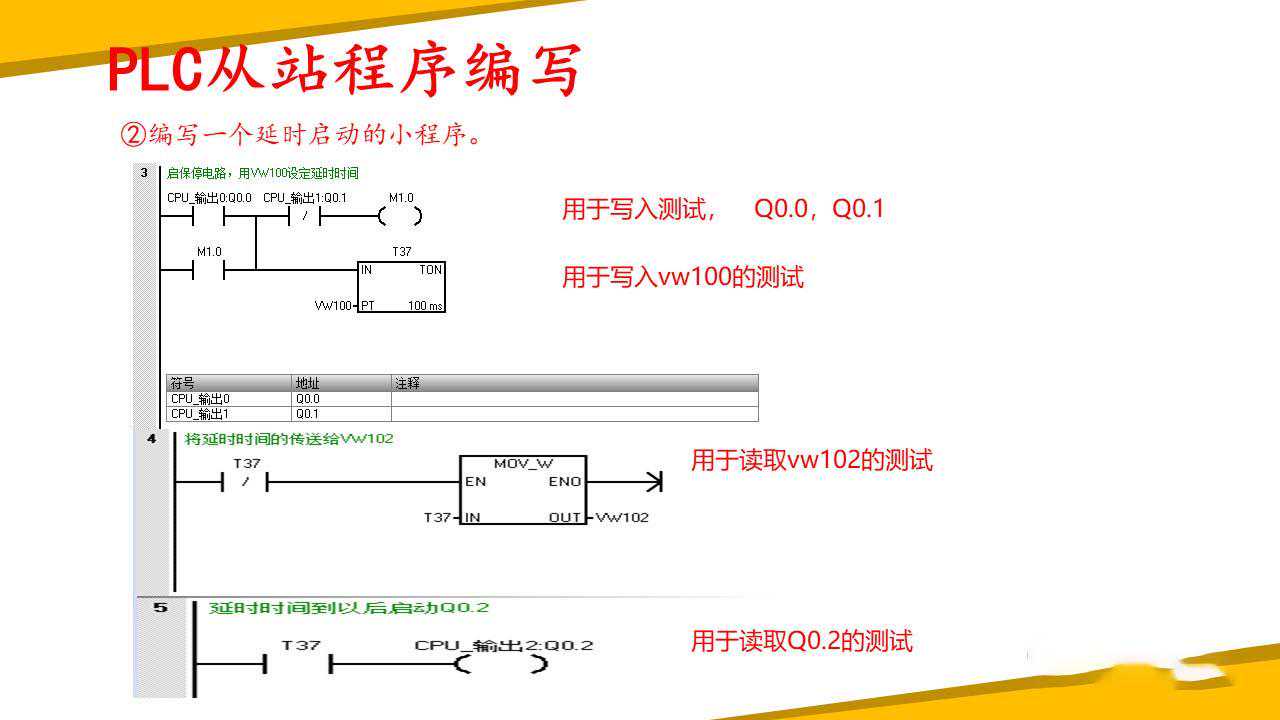

②设置下位机参数或下位机编程，统一通信格式等相关内容。

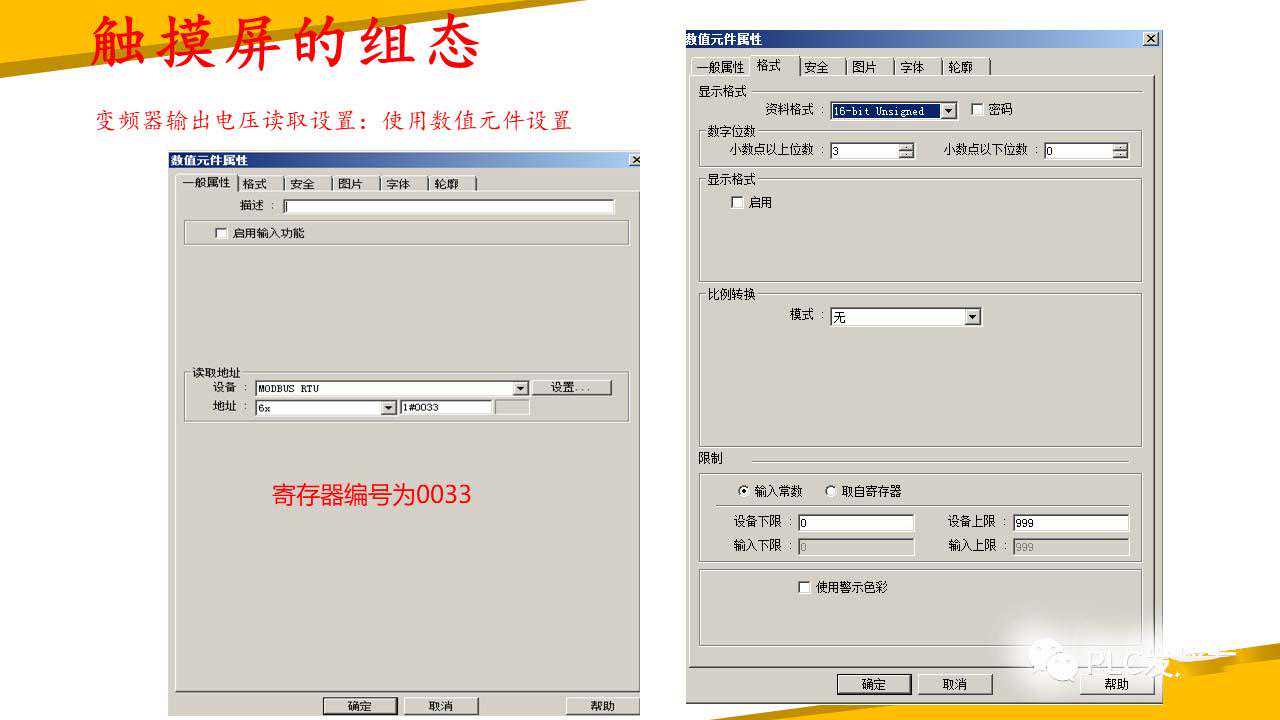

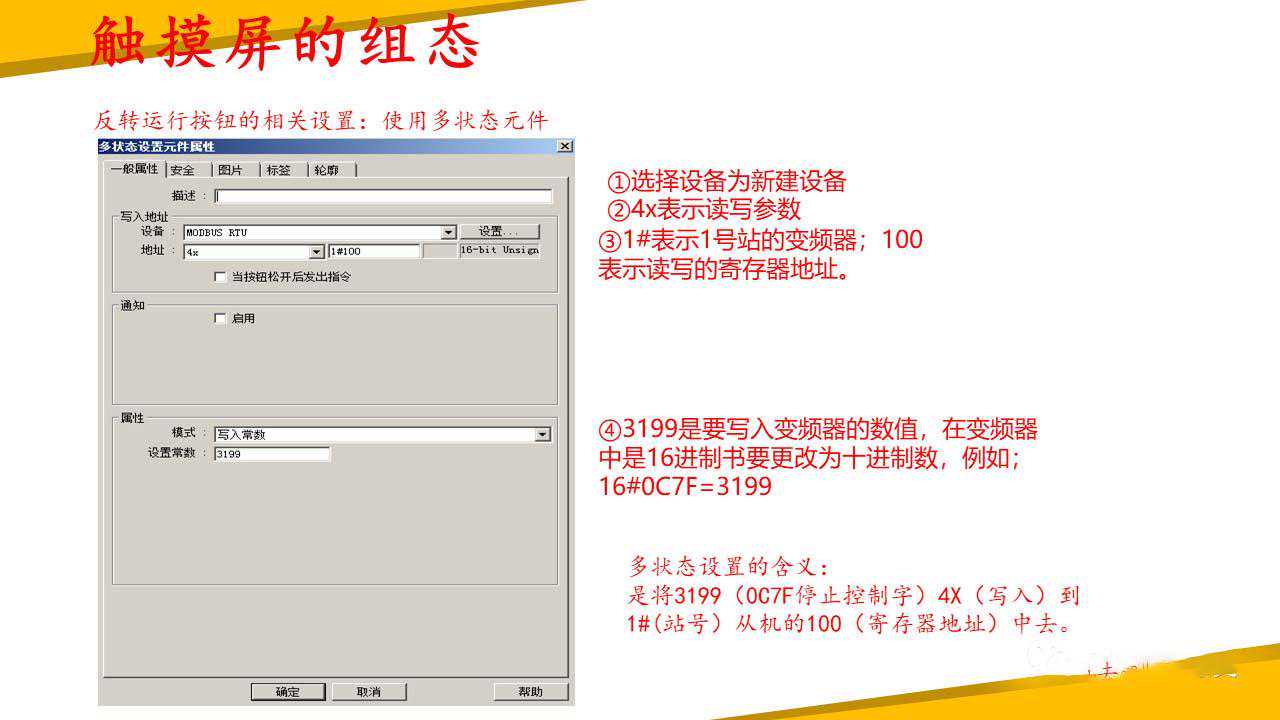

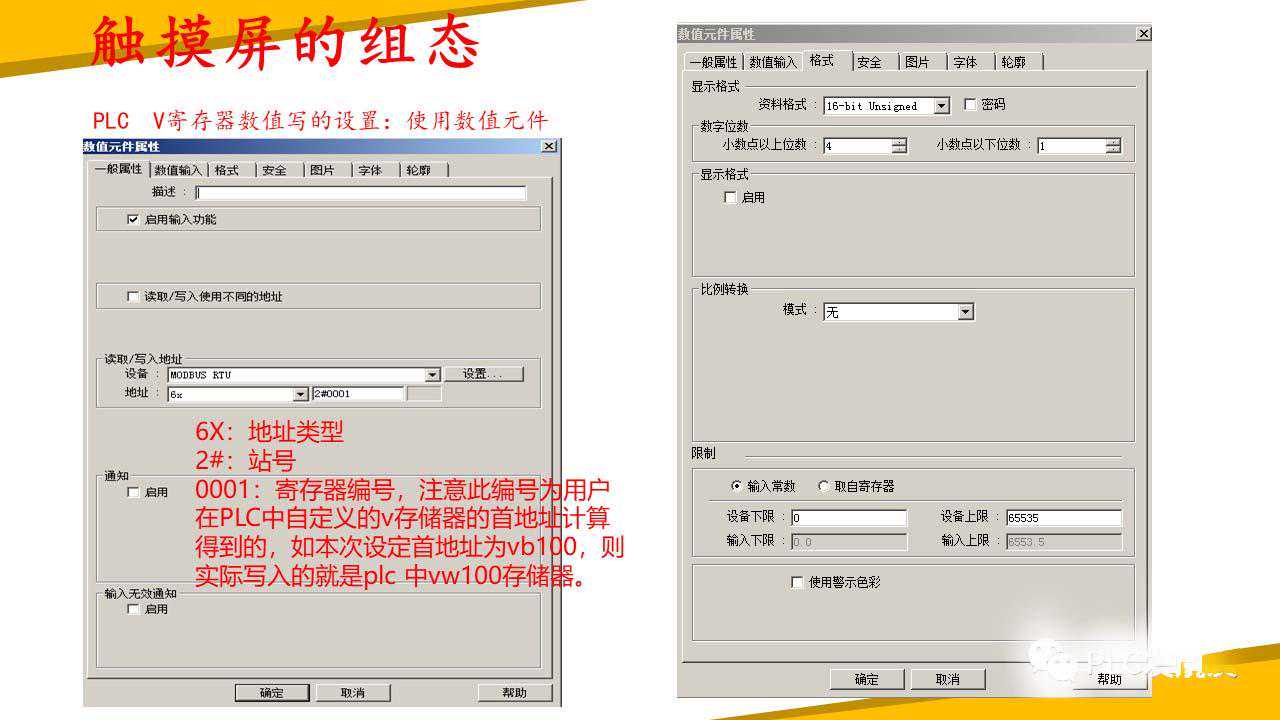

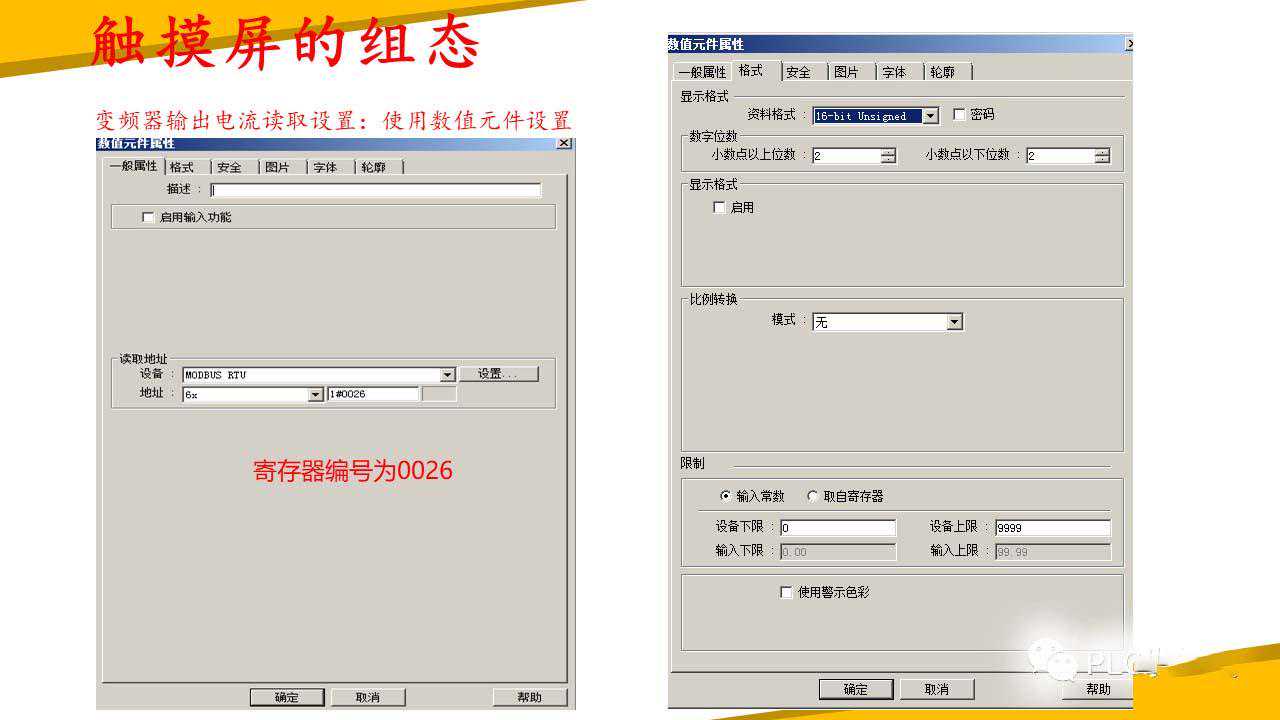

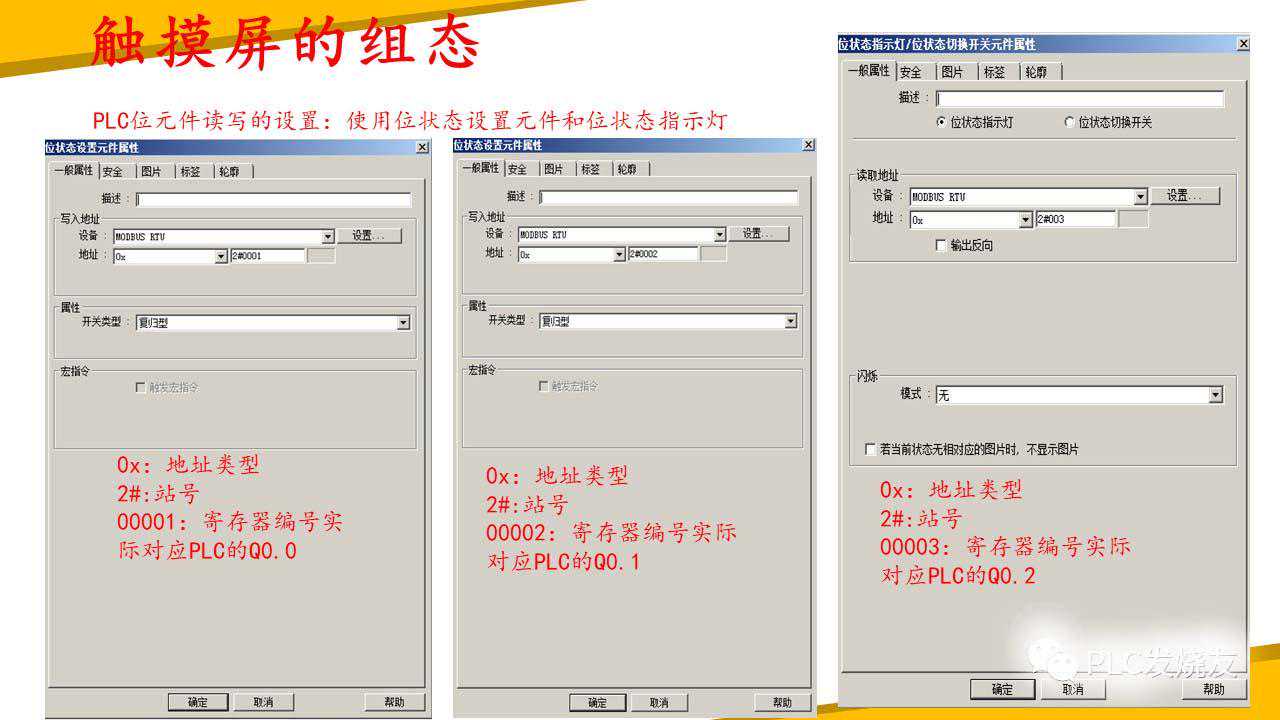

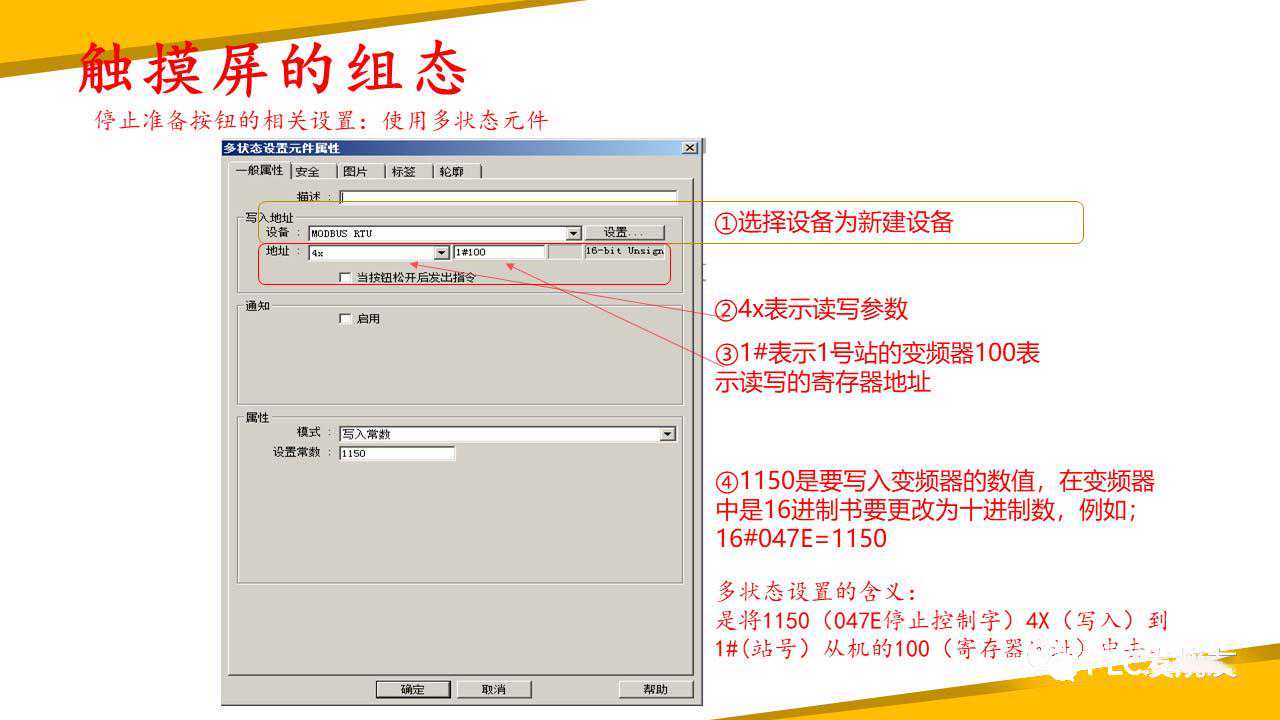

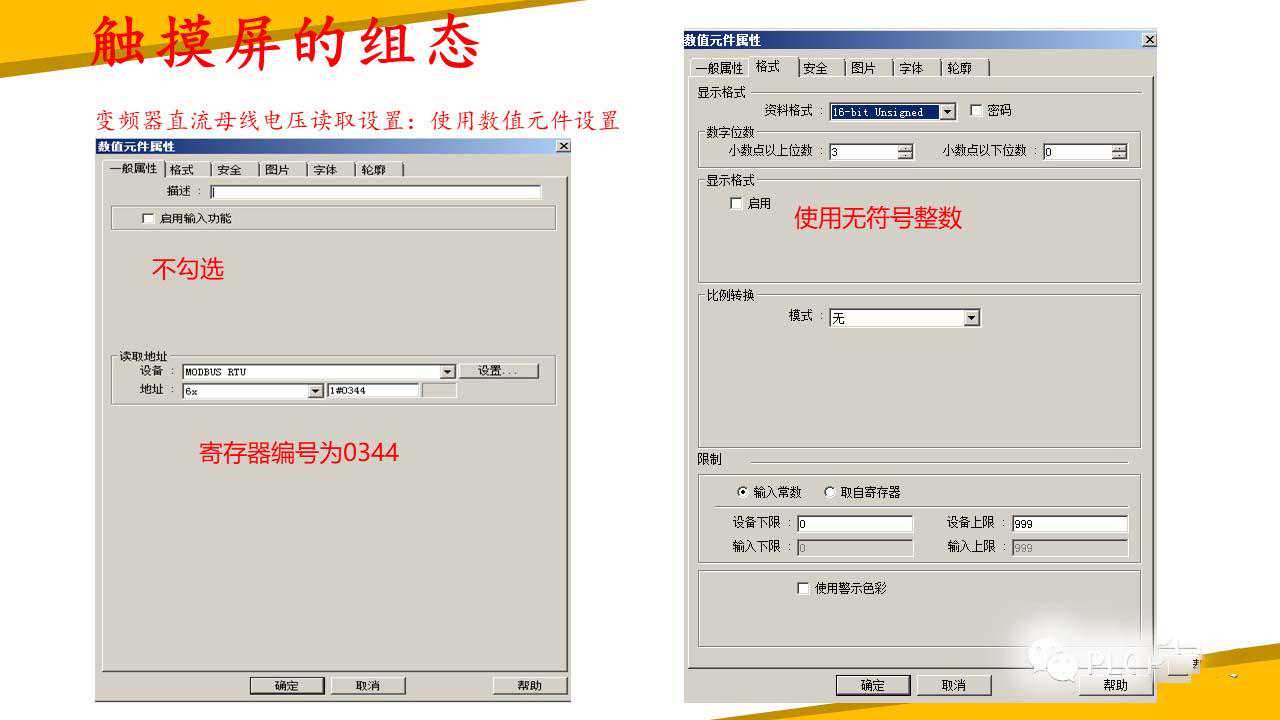

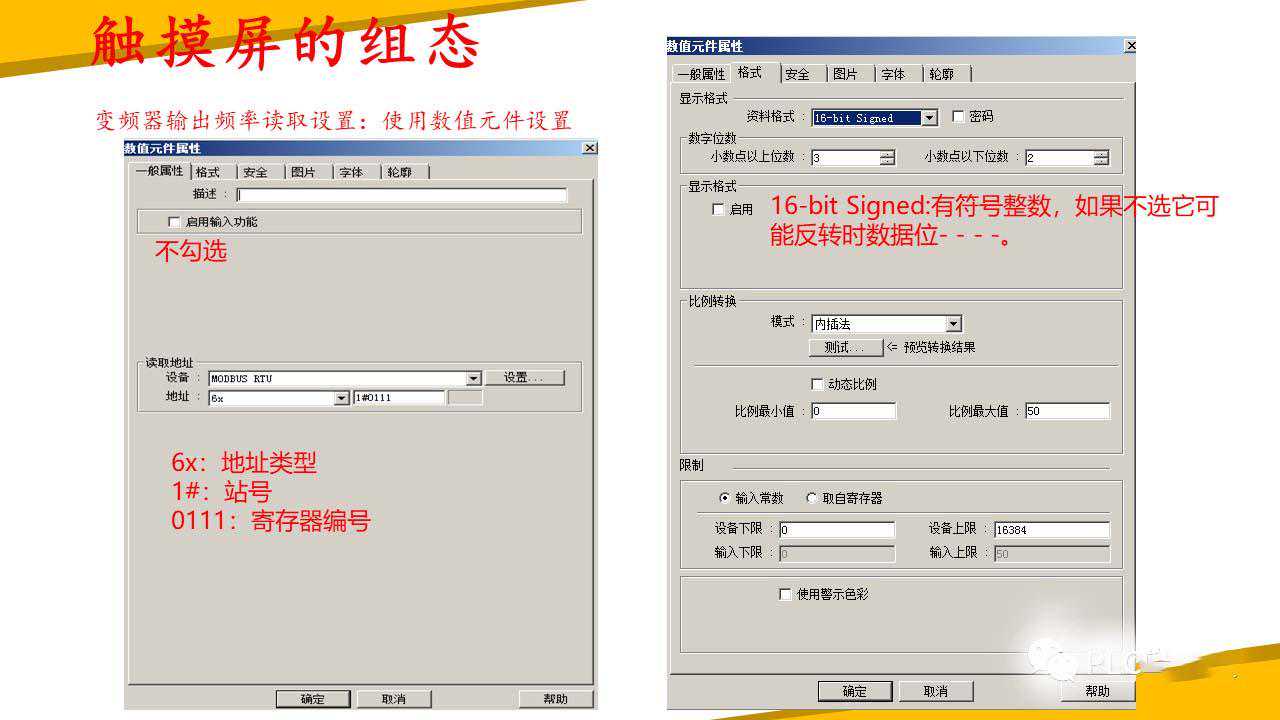

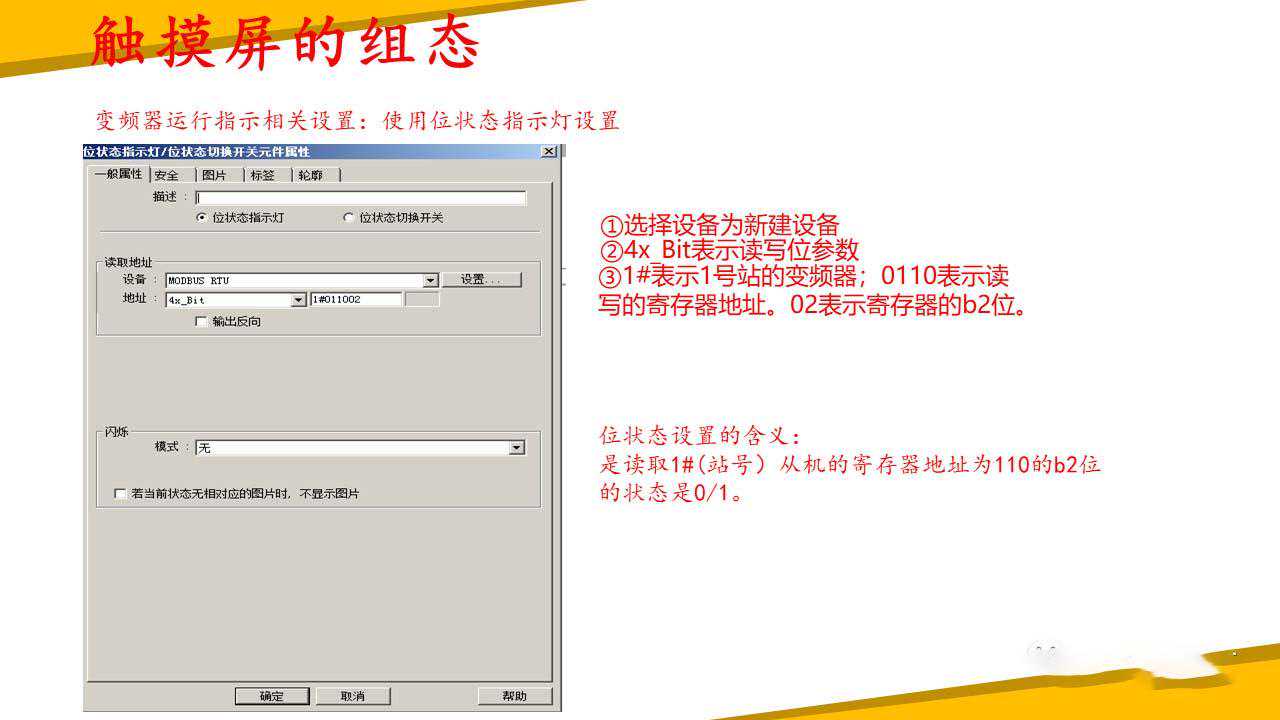

③编写上位机程序或组态上位机，注意将相应的寄存器和数据填写到相应位置
3、进行通信调试并总结经验
写入数据查看工作步骤是否与设计相同，如不同查找原因并进行经验总结
