人机界面报警显示如何设置

人机界面（HMI）是自动化设备中非常常用的器件，用于替代操作面板上的实体按钮或者显示指示。人机界面的适用极大的减小了设备操作面板的尺寸，提升了设备的整体美观度。随着自动化设备的自动化程度的提高，也对设备的报警信息提出了更高的要求。如对报警信息记录查询、报警信息滚动显示等。

这里就人机界面报警信息的设置方法分享给大家。这里以台达人机界面的报警设置方法举例。

STEP1工程建立

在台达触摸屏编程软件中建立如下所示的基础工程。

STEP2添加显示工具

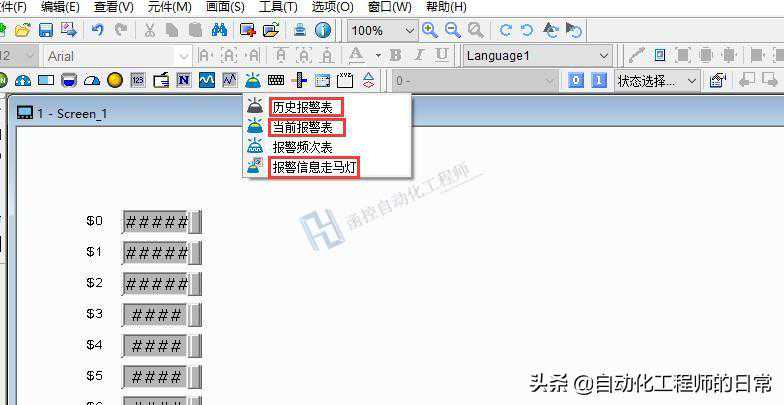

这里主要给分享如何设置报警显示，所以为了方便展示，将以上几个工具全部放到一个页面。添加以后的界面如下图所示。

STEP3报警设置

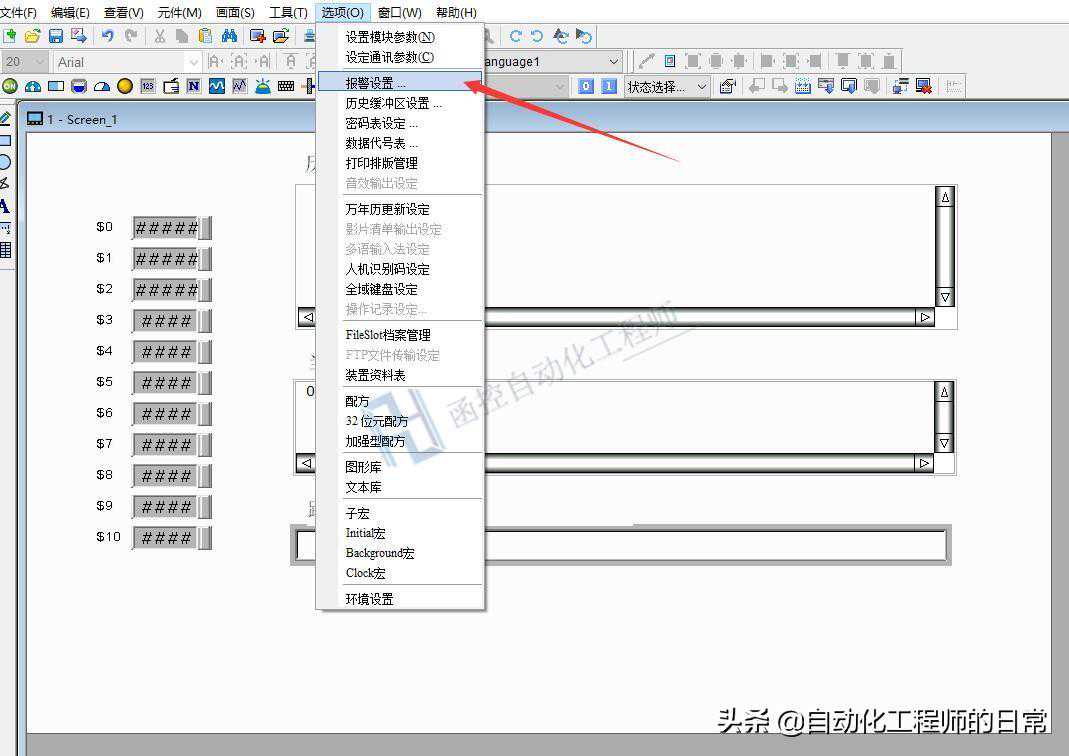

在菜单栏选择“选项”-“报警设置”，弹出报警设置对话框。

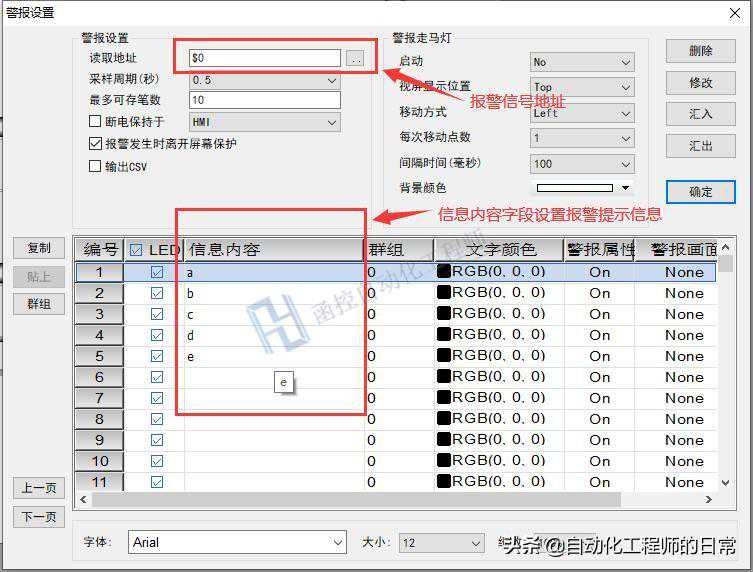

“报警设置”对话框中，在“报警地址”-“读取地址”中设置为$0（因为我们没有使用实物连接，通过仿真展示，故使用内部地址）。即，报警信息均从地址$0中读取。在“信息内容”字段中，设置报警的提示信息。即，需要显示到界面给操作人机的具体内容。

STEP4仿真测试

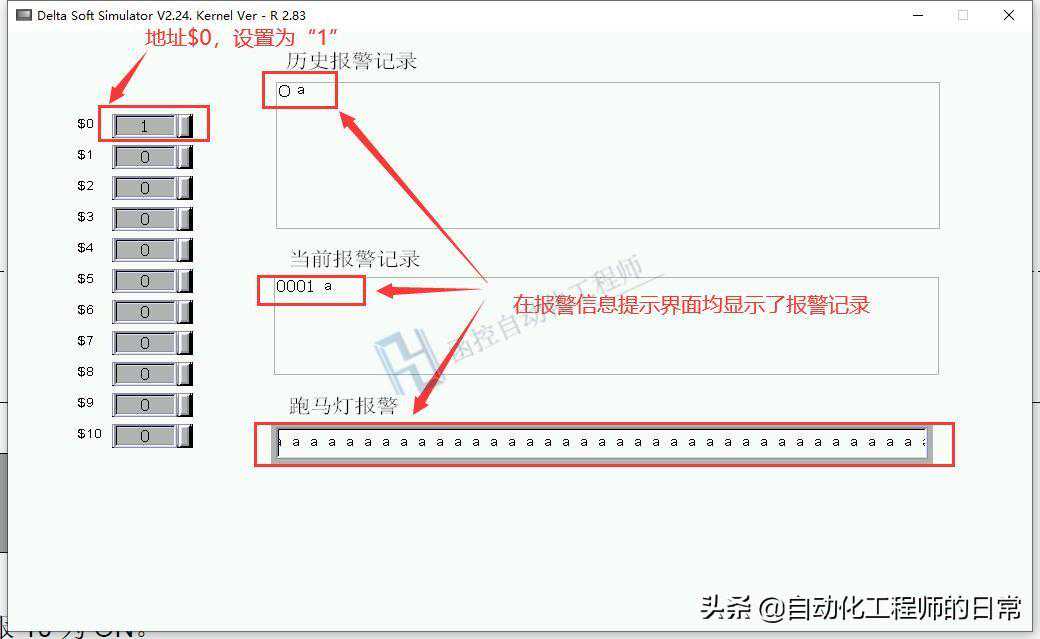

依照以上设置完成后。开启软件仿真，当在地址$0中设置为1时，“历史报警记录”、“当前报警记录”和“走马灯报警”中马上就输出了报警信息，如下图所示；

地址$0中设置为1时，报警信息显示为“a”;

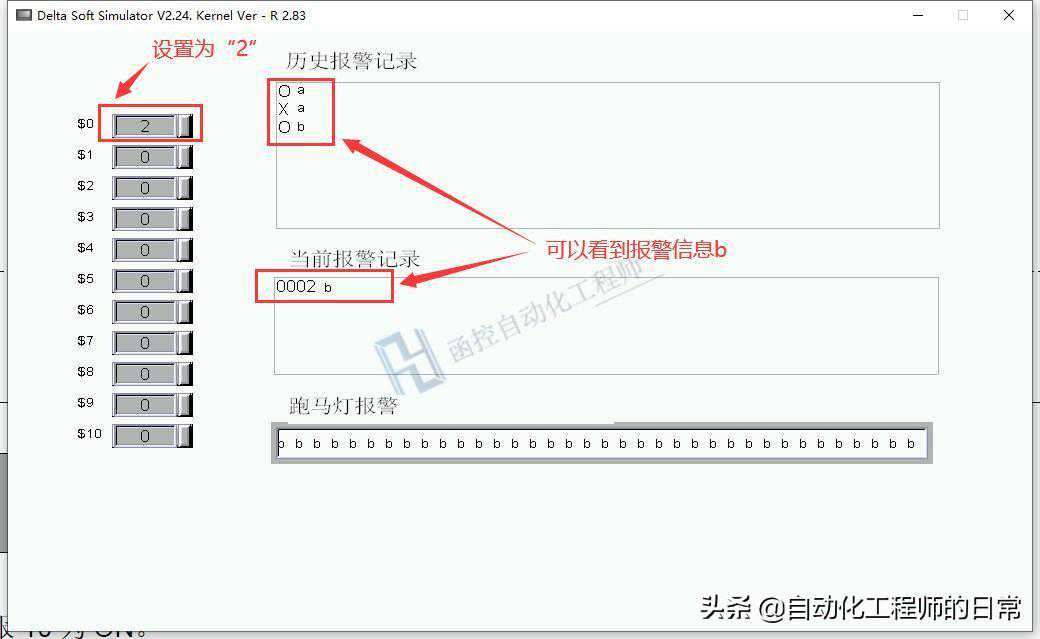

地址$0中设置为2时，报警信息显示为“b”;

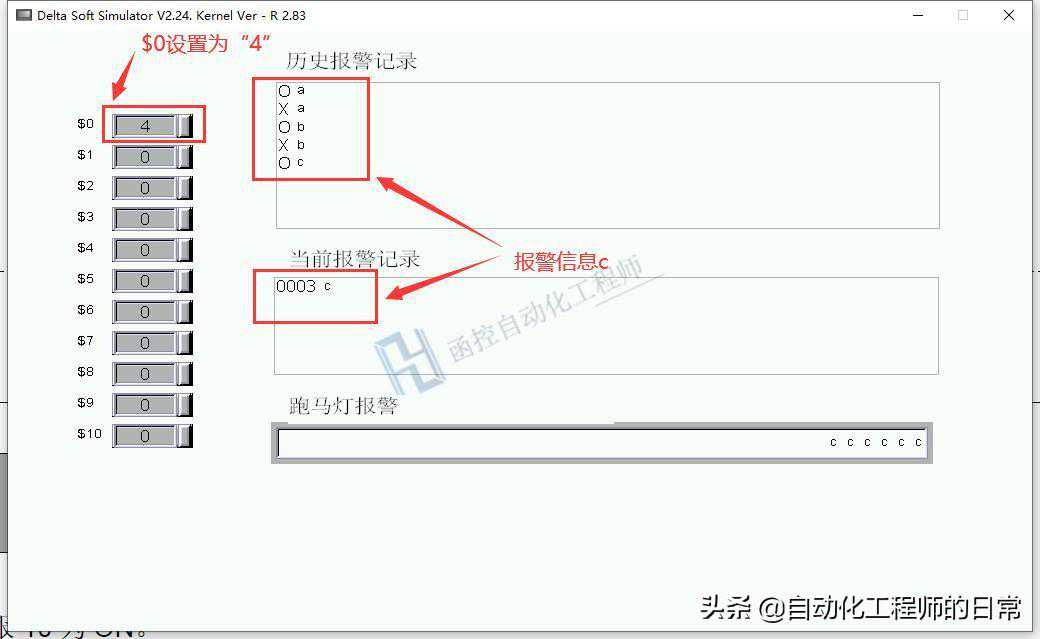

地址$0中设置为4时，报警信息显示为“c”;

以上的测试过程中，设置的报警信息参数都是以1、2、4这样的数据，第三个信息c的设置数据为4，那为什么不设置为3呢？其实，报警信息是按照位来进行读取的，也就是说，虽然报警信息读取地址设置位$0，但实际的报警信息是依照从设置地址的位开始读取的。按照8421码的编码方式，数据1是第一位、数据2是第二位、数据4是第三位、数据8是第四位……

报警信息是以位进行读取的，$0具有16位，那也就只能设置16个故障信息，但若多余16个报警信息时，如何设置？

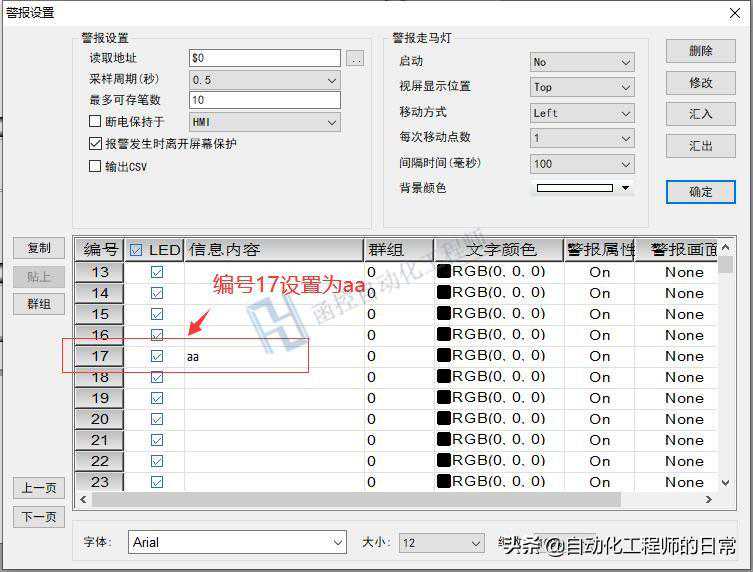

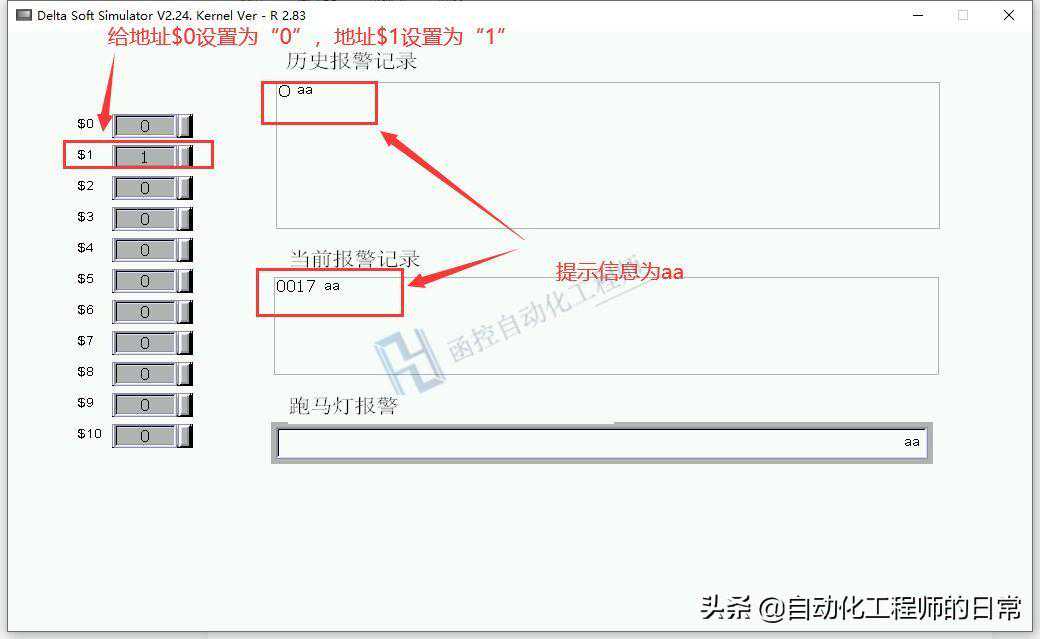

如下，在“报警设置”对话框中，设置编号17的信息内容为aa。
