AB755和西门子G130挤出机变频柜汇川替换方案介绍

（MD480系列）

一、汇川简介

苏州汇川技术有限公司是深圳市汇川技术股份有限公司全资子公司，成立于2008年7月，坐落于江苏·苏州，注册资金10亿元人民币。深圳市汇川技术股份有限公司

成立于2003年4月，并于2010年9月28日在A股创业板成功上市（股票简称：汇川技术，股票代码:300124）。

公司聚焦工业领域的自动化、数字化、智能化，专注“信息层、控制层、驱动层、执行层、传感层”核心技术，是专门从事工业自动化和新能源相关产品研发、生产和销售的高新技术企业。经过19年的发展，公司已经从单一的变频器供应商发展成光机电综合产品及解决方案供应商。公司业务分为；通用自动化业务、电梯电气大配套业务、新能源汽车电驱电源系统业务、工业机器人业务、轨道交通牵引系统业务。目前公司主要产品包括：①通用自动化业务，产品包括：变频器、何服系统、控制系统（PLC/CNC)、工业視觉系统、传感器、高性能电机、高精密丝杠、工业互联网等核心部件及光机电液一体化解决方案；②电梯电气大配套业务，产品包括：电梯控制系统（一体化控制器／变频器）、人机界面、门系统、控制柜、线缆线束、井道电气、电梯物联网等；③新能源汽车业务电熟电源系统业务，包括电驱系统（电机、电机控制器、电驱总成）和电源系统（DC/DC、OBC、电源总成）等；④工业机器人业务，包括SCARA机器人、六关节机器人、视觉系统、高精密丝杠、控制系统等整机及零部件解决方案等；⑤執道交通牵引系统业务，产品包括：牵引变流器、输助变流器、高压箱、牵引电机和TCMS系统等。公司产品广泛应用于新能源汽车、电梯、空压机、工业机器人/机械手、3C制造、锂电池、起重、机床、金属制品、电线电缆、塑胶、印刷包装、纺织化纤、建材、冶金、煤矿、市政、轨道交通等行业。

汇川技术建有江苏省中高压电力电子及其传动工程技术研究中心、江苏省企业技术中心。被授予高新技术企业、软件企业、江苏省民营科技企业、苏州市创新先锋企业、江苏省高成长型中小企业、江苏省科技型中小企业、江苏省两化融合试点企业、江苏省五星级数字企业、2018年度先进标准化工作单位、全国变频调速设备标准化技术委员会委员单位、江苏省质量信用A级企业、银行信用等级AAA级企业等资质。HD9X系列高压变频器获得高新技术产品认定证书、国家重点新产品证书、软件产品登记证书、2013年苏州市科学技术进步三等奖、2015年度江苏省中小企业专精特新产品等。

在工业自动化产品方面，公司已经成为国内最大的中低压变频器与伺服系统供应商；在电梯行业，公司已经成为行业领先的电梯一体化控制器供应商；在新能源汽车领域，公司已经成为我国新能源汽车电机控制器的领军企业。

公司是国家高新技术企业，掌握了高性能矢量变频技术、PLC技术、伺服技术和永磁同步电机等核心平台技术。截至2021年12月31日，公司拥有已获证书的专利2186

项，其中发明专利372项，实用新型专利1217项，外观专利299项。公司2021年新增

发明专利63项，新增实用新型专利290项，新增外观专利92项。其中高压变频器已经获得多边幅变压器二次侧短路保护

汇川技术近8年销售额：单位：（人民币）

年度

2021年

2020年

2019年

2018年

2017年

2016年

2015年

2014年

销售收入

179.43亿

115.11亿

73.94亿

58.74亿

47.77亿

36.6亿

27.7亿

22.43亿

公司设有董事会、人力资源部、研发管理部、通用市场部、供应链管理部、质量管理部等管理部门，截止2021年12月31日，公司有员工16938人，其中专门从事研究开发的人员有3560人，占员工总数21.02%。近几年公司在各个领域都引进了一些优秀的管理人才，并实施了一些管理优化工作，如实施产品线经营管理、加强成本与预算管理、优化研发项目开发流程、强化市场IPD管理等。同时，公司还加强信息化建设工作，对公司业务采用“基于ERP的运营全流程IT化管理”。通过搭建“SRM系统、ORACLEERP系统、APS系统（智能排程系统）、MES系统（制造执行系统）、WMS系统（仓储管理系统）、TMS系统（物流管理系统）、OA办公平台、电子分销系统、EHR人力资源管理、CRM客户关系管理系统”等IT平台，把公司的物流、信息流严格控制起来，保证了公司业务的高效运作。通过这些管理优化，公司的管理水平上了一个新的台阶，为公司持续

健康发展打下了良好的基础。

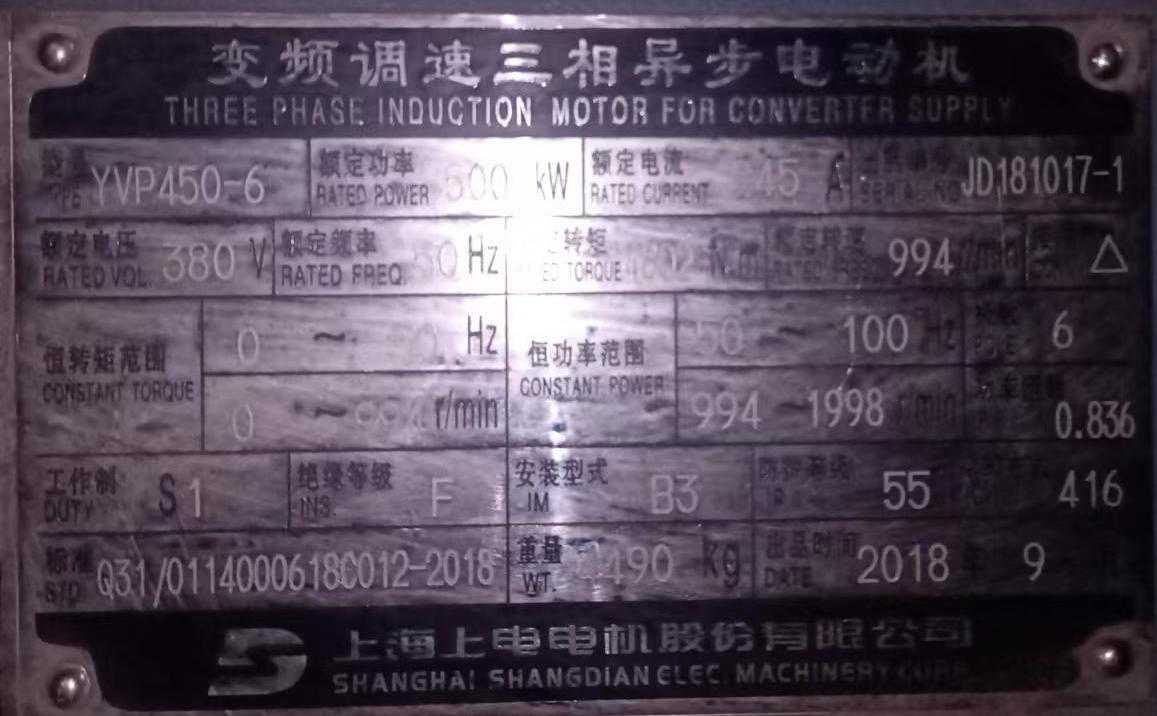

昆仑轮胎挤出机设备驱动变频器采用AB750系列和西门子G130系列变频器，其中AB750系列变频使用效果一直不理想，多次出现硬件损坏故障，对生产造成较大影响。针对此问题，我司给出MD480工程型水冷变频替代方案，T13柜体机型。现场参数采集如下：

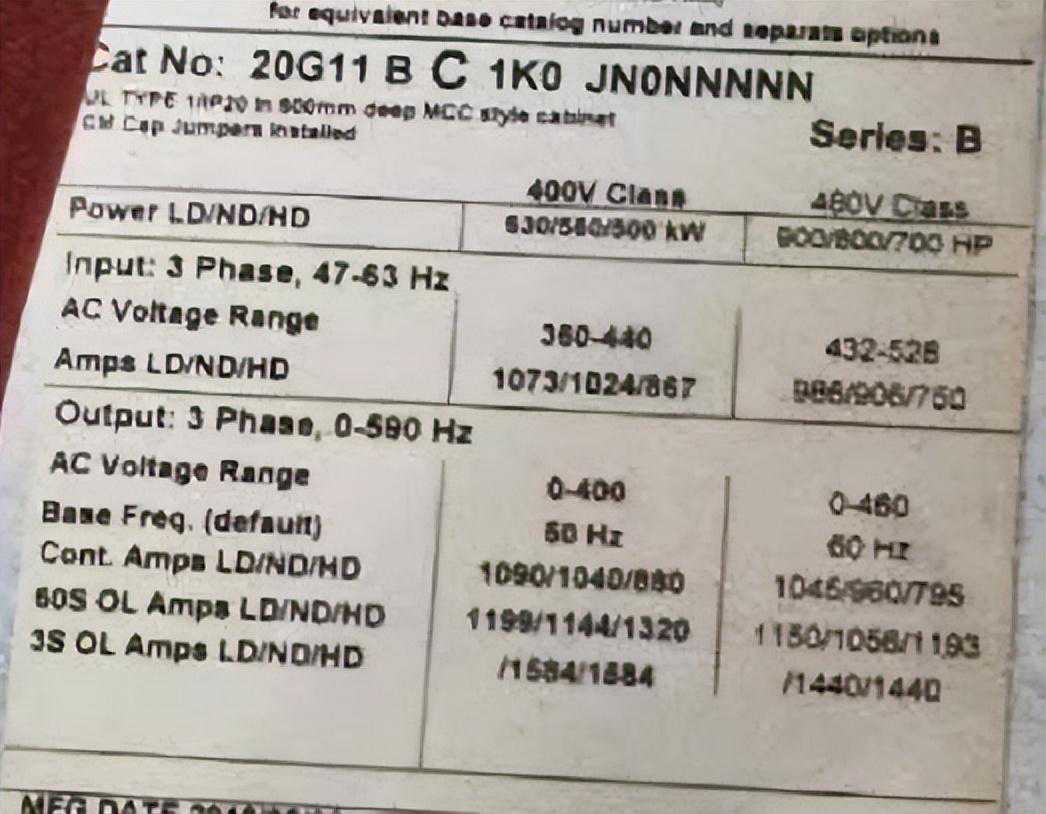

原AB750变频参数：

原型号参数分析：

变频器类型为PowerFlex755，400VAC/540VDC电压等级，额定电流1040A，重载应用电流880A，框架号9，防护等级IP20。过载能力：150重载应用电流60S。三、汇川产品选型

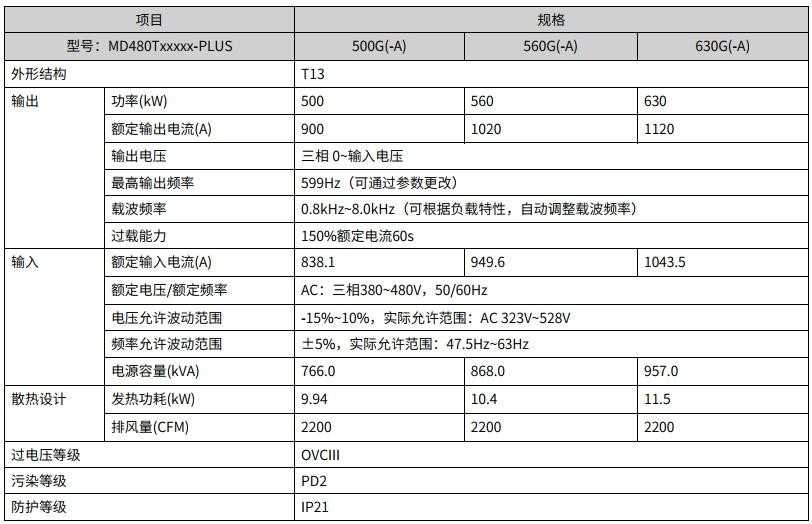

序号

名称

型号

额定电流

过载能力

数量(台)

备注

1

变频柜

MD480T560G-A-PLUS

1020A

150%额定电流60S

1

包含辅助柜，含输入滤波和输入电抗器，

输出电抗器

2

通讯卡

MD500-PN2

1

Profinet通讯卡

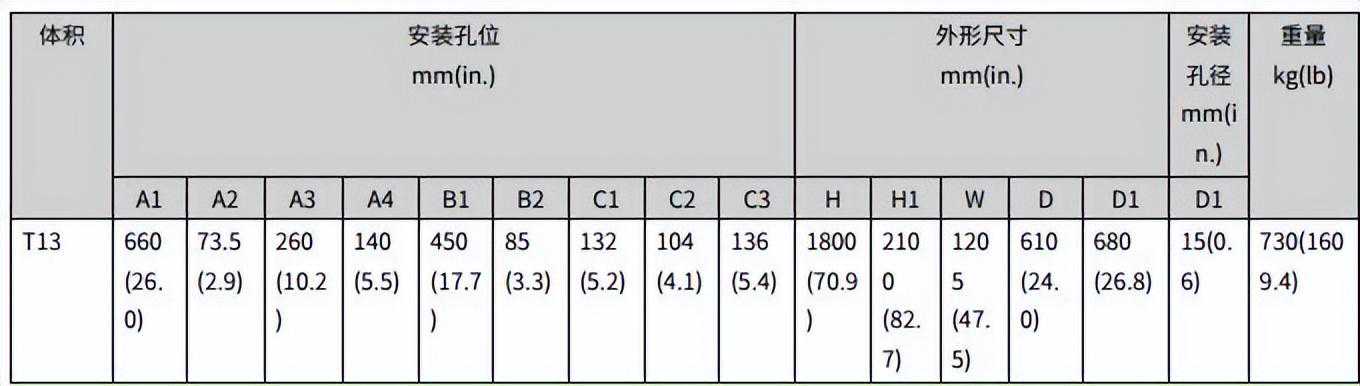

五、整机外形尺寸

六、产品特点介绍

MD480系列工程型单传变频器专为工业应用设计，对于迄今为止在各种工业应用中遇到的技术和性能上的难题都可以轻松解决，在保持优异的性能与功能的同时，从客户应用角度出发，在可靠性、易用性、可维护性、环保性、安装空间和设计标准等方面有了显著提升。

特别适合工业过程领域，如：有色、冶金、电力、橡胶、矿山、造纸、石油、化工、暖通、石油钻机、海洋装备等高可靠性要求的传动设备。

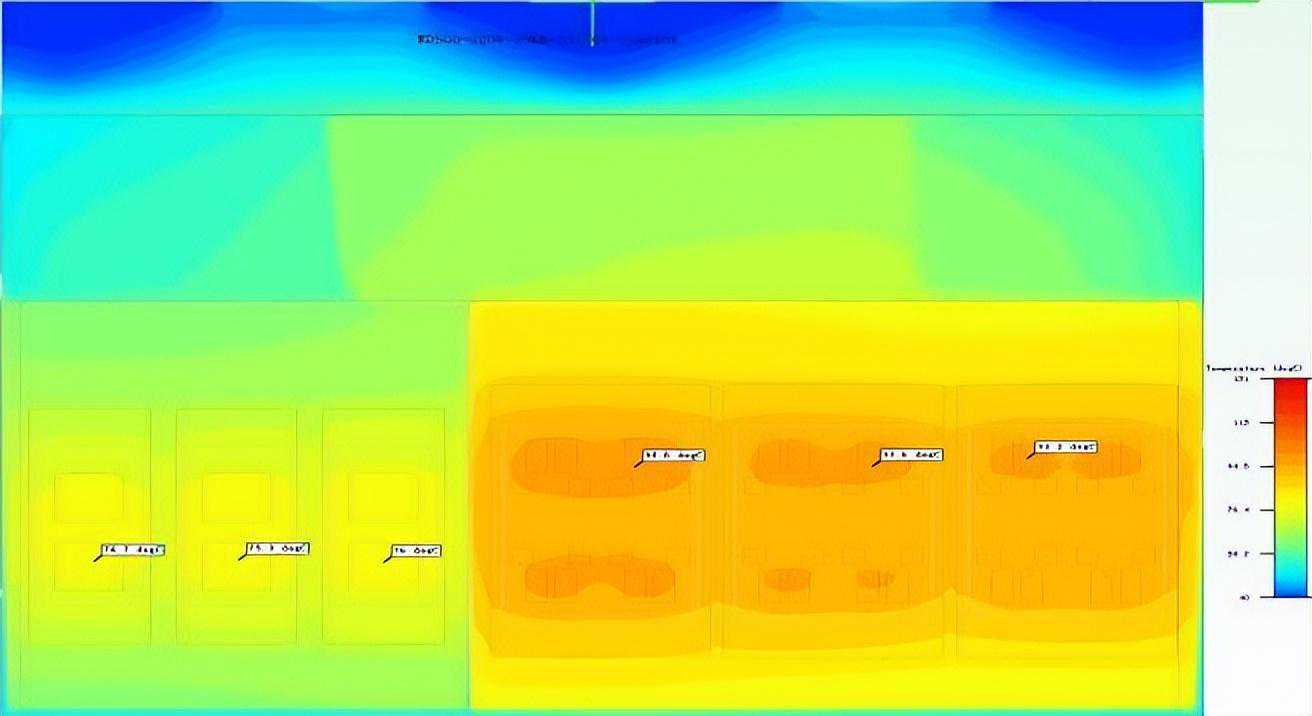

高结温模块、散热器；电抗器由F级耐热提升为H级热标准；采用先进的技术平台保障机器的热可靠性；T13机型为水冷方式。

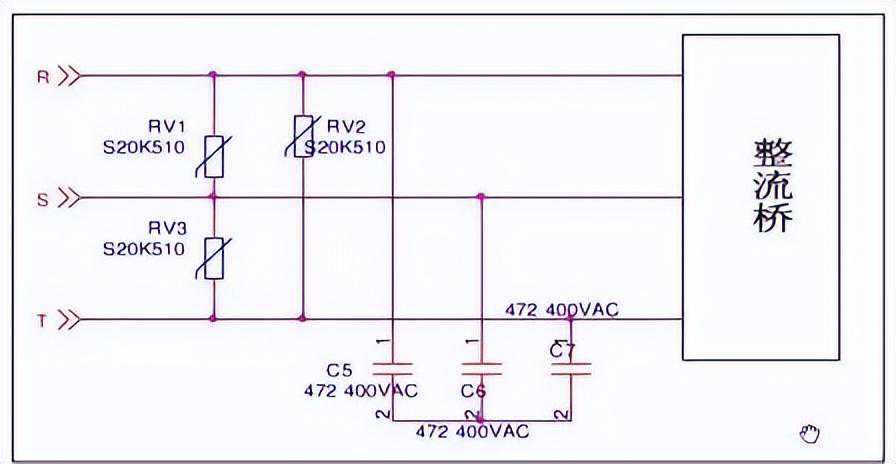

产整流桥设计规格提升，配置更高；新一代的模块技术，模块结温降额要求更高；提升工况循环过载测试；全面监控所有关键器件和PCB板级元件温升；充分考虑电网电压不平衡、线电压跌落等恶劣工况。

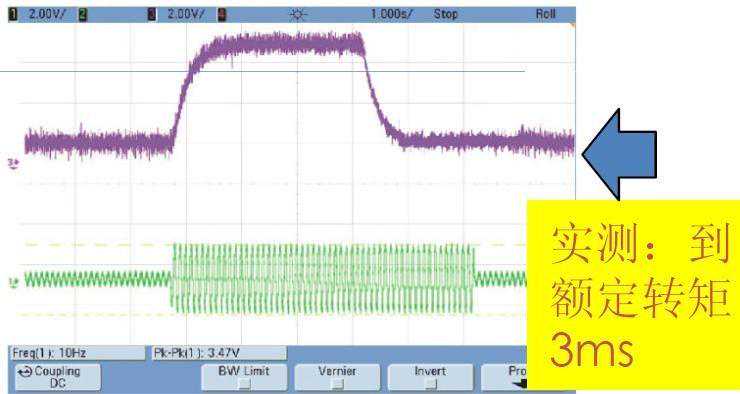

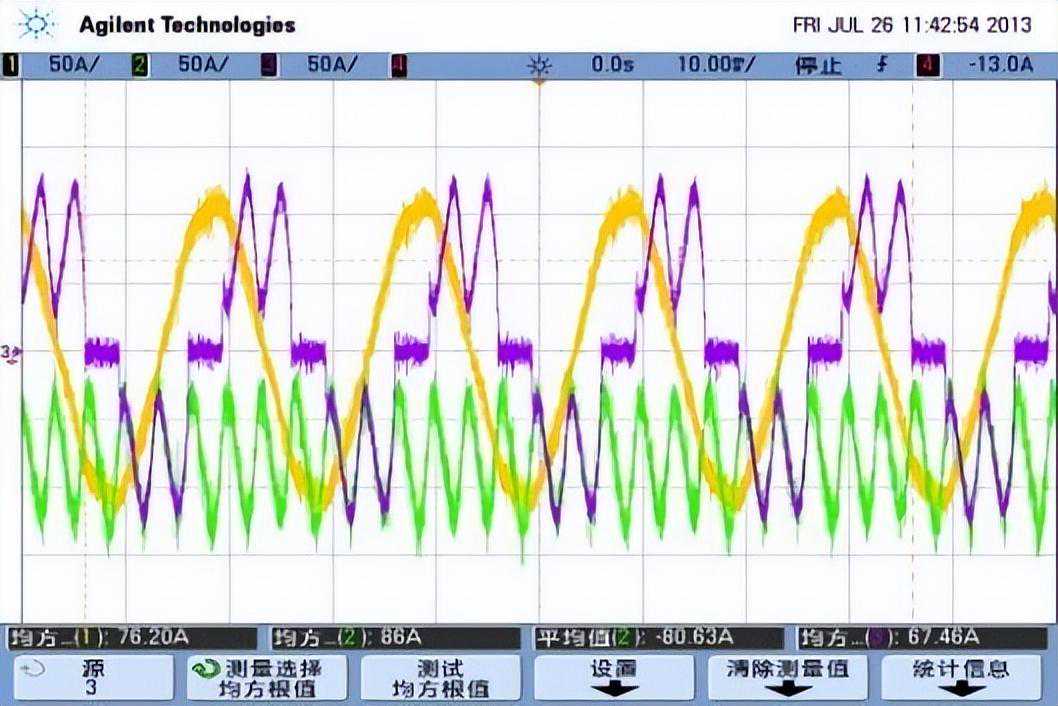

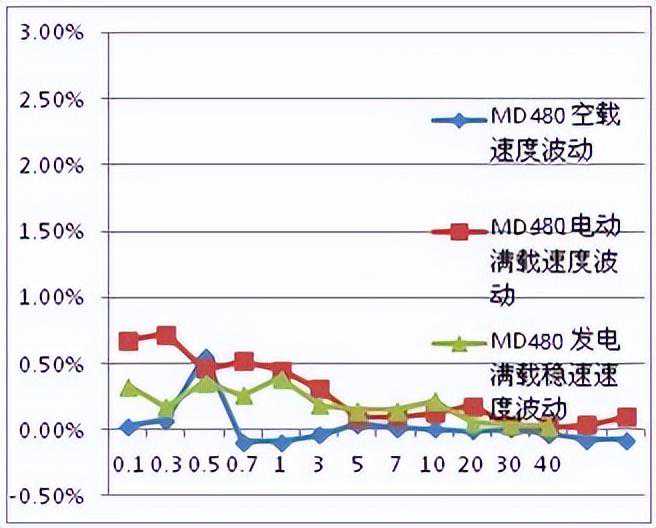

电动状态：MD480均在＜0.5%。运行在0.5HZ以下时空载、满载波动均在0.5%左右。发电状态：MD480均在＜0.5%左右，好于其他品牌。

宽电压范围设计

设计电压范围380V~480V（323V~528V），无需客户再专门订购480V电压等级非标机器。

直流电抗器内置

可有效提高变频器的输入侧功率因数；

提高整机效率和热稳定性，有效消除高次谐波和对外传导辐射干扰。

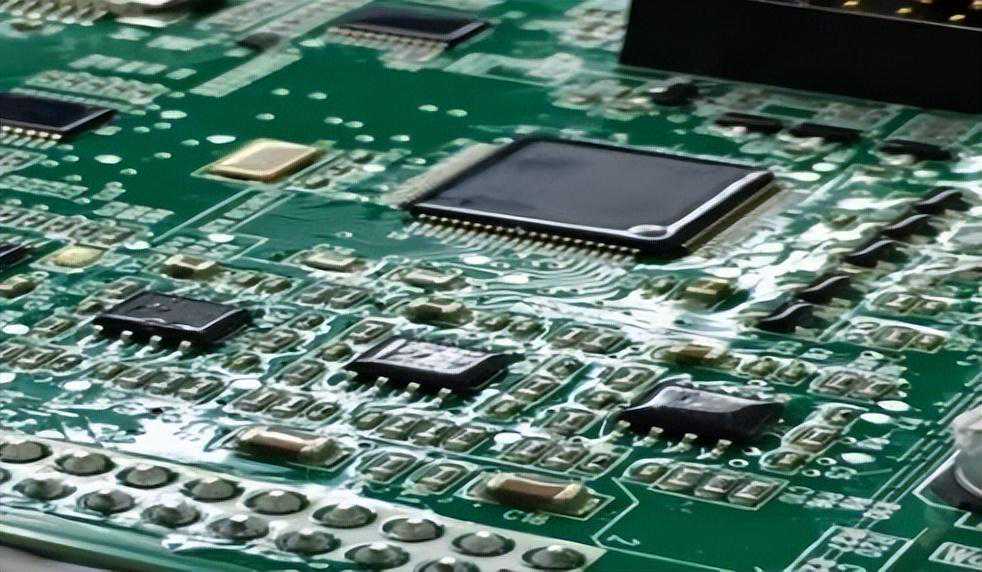

三防漆工艺

三防漆工艺，可显著提高单板的防护能力

CEUL认证

全系列满足CE认证要求，且设计时充分考虑了UL认证需求，只需要内部硬件上细小改动即可满足UL认证要求，外配夏弗纳滤波器可达C2级EMC标准；

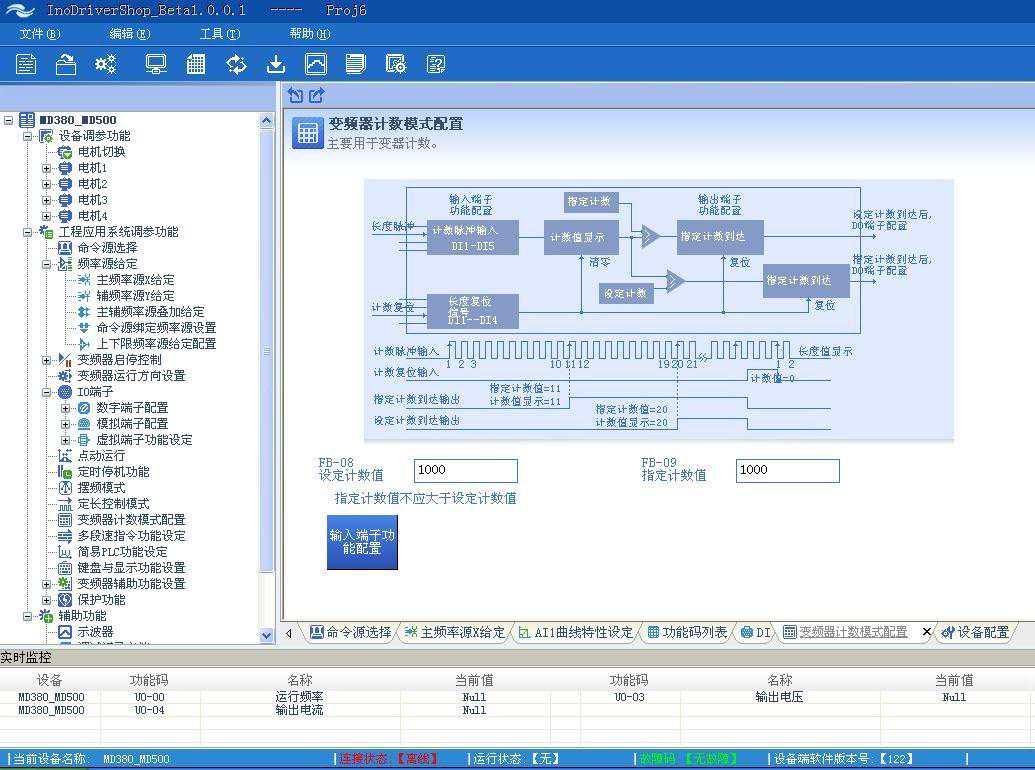

支持统一驱动后台InoDrivershop监控软件，现场调试方便、快捷；支持在线示波器功能；支持参数批量上传和下载；能够实现DI/DO、AI/AO逻辑功能选择设置和曲线线性对应关系设置；可实时显示U0组参数功能能够自动生成调试文档记录

为了确保变频器设备的正常运行，我公司设有三级服务网络(各地办事处、区域市场部、公司客服部)并对产品及售后服务作如下承诺：

1、我公司保证按照用户的要求，组织技术、管理力量，安排生产设备，在规定的期限内供货。

2、我公司保证所提供的设备是正规的、合格的、已进入商用的、成熟的产品，产品质量完全符合要求，并在规定的时间内开通交付使用。

3、我公司承诺：开通验收合格之日起免费保修12个月，终身维护。设备在质量保证期内，可根据用户方合理的建议和要求在一定的时间内负责修改或更改所供设备和系统的管理软件版本。

1、规定的保修期内，在正常操作和使用条件下设备故障均免费保修。

2、保修范围包括变压器、单元、电气与电子控制系统等。

3、在保修期内由售后服务人员到现场维修，现场不能维修，由售后服务人员带回维修后返给用户，保修期外需在我公司维修时，各自承担托运费用，用户负担维修成本费。

4、因不可抗拒的自然力、操作不当，未经许可拆卸，第三方责任事故造成的设备损坏（如供电事故、主机事故）不在保修范围内。

1、维护人力保障：我公司在全国每个省（除台湾、西藏）的省会都设有办事处和各区域市场部派驻有专职售后工程师并配备有专用工程车辆，负责产品的售后服务。并且我公司还可在客户比较集中的地区设立二级办事处，可进行针对性比较强的服务。

2、维护响应时间：收到维护通知，4小时内答复，24小时内赶到现场并排除故障，偏远地区以最快交通方式日夜兼程赶往现场。

3、维护备件保障：保证在各办事处设立备件库，存有一定数量的周转备件。通常情况下，可由办事处在12小时内发出备件，对于数量大或特殊型号的备件，可由公司

总部备件中心在48小时内发出。

4、每年春秋两季与用户运维部门配合对运行设备进行巡检。

5、提供系统设备目前通信协议及相关软件，升级时不需要更换硬件设备，免费升级。

1、我公司提供现场技术培训，随设备的安装、调试过程而进行。

2、我公司派专职培训讲师到用户指点地点进行培训，包含产品原理及实际维护操作两方面内容。

3、汇川技术基地的技术培训，由公司专职培训讲师及研发中心的专家讲课，包含设备生产过程的参观、产品原理、实际维护操作及维护专题讨论等。并在培训结束时举行座谈会，由公司副总以上领导及研发中心、生产中心、营销中心领导出席，与用户进行全面的沟通。

汇川技术股份有限公司本着“客户至上，持续创新，诚信务实，团结协作”的原则，

与各地用户密切合作，提供完善的售后服务，以回报各地用户对我公司的大力支持。

汇川期待与您携手，一起创造美好未来。

轮胎行业业绩展示(55项略)
