博途HMI触摸屏组态教程
第一讲组态第一项目
很多朋友希望小编能写一些关于博途触摸屏的文章，今天开始就跟大家系统的讲讲精智屏编程。触摸屏只是可视化，具体功能的实现还是通过PLC来实现，触摸屏用来控制和显示。
一、新建项目并插入一个1200CPU和精智屏1500
1、插入CPU1214C
2、本例不做具体编程，只是做一个通讯连接和画面仿真，所以，只建立几个变量。

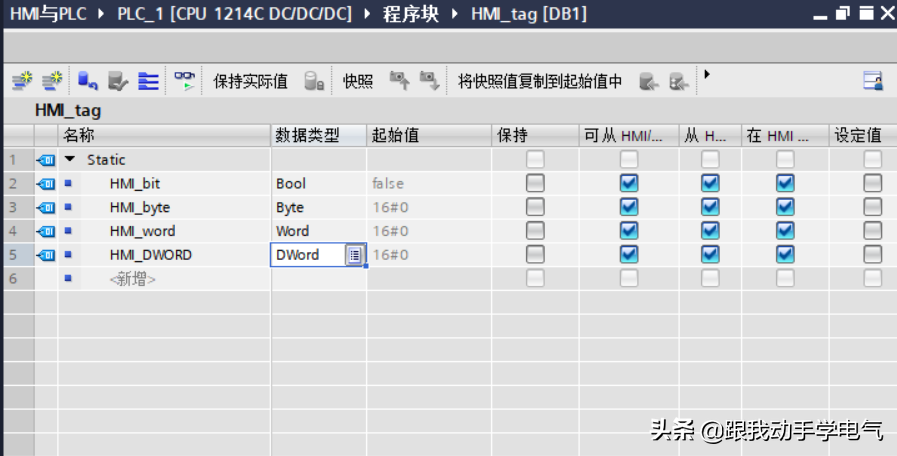

（1）插入一个全局数据块DB（HMI_tag），并建立如下变量
3、插入精智屏1500

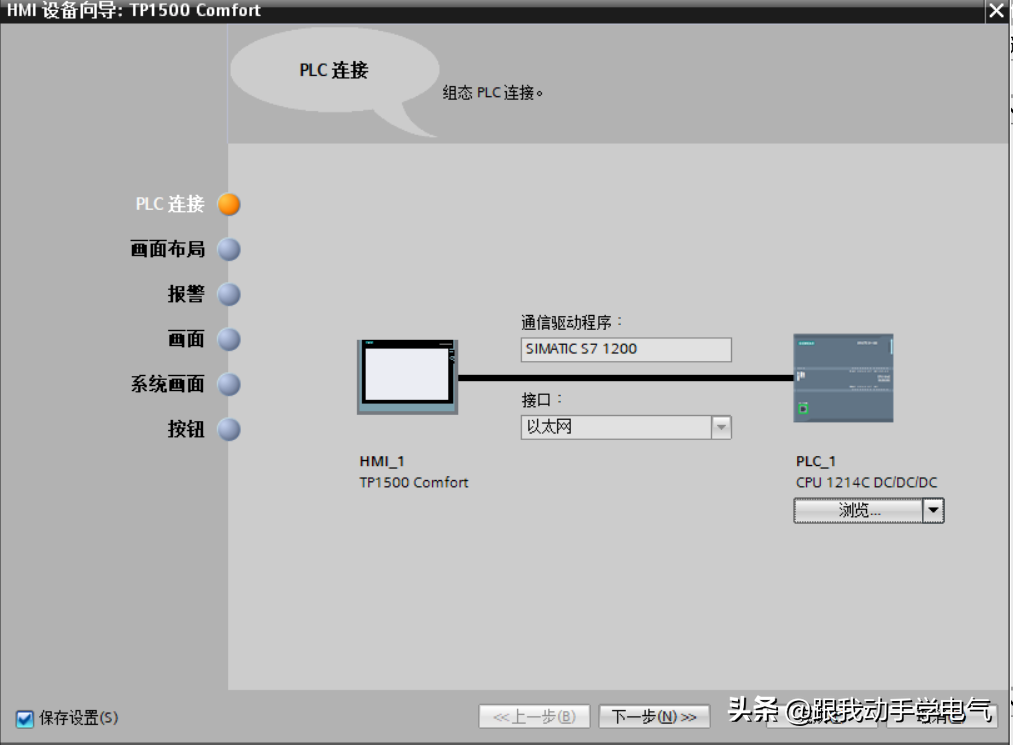

在弹出的向导中选择PLC连接

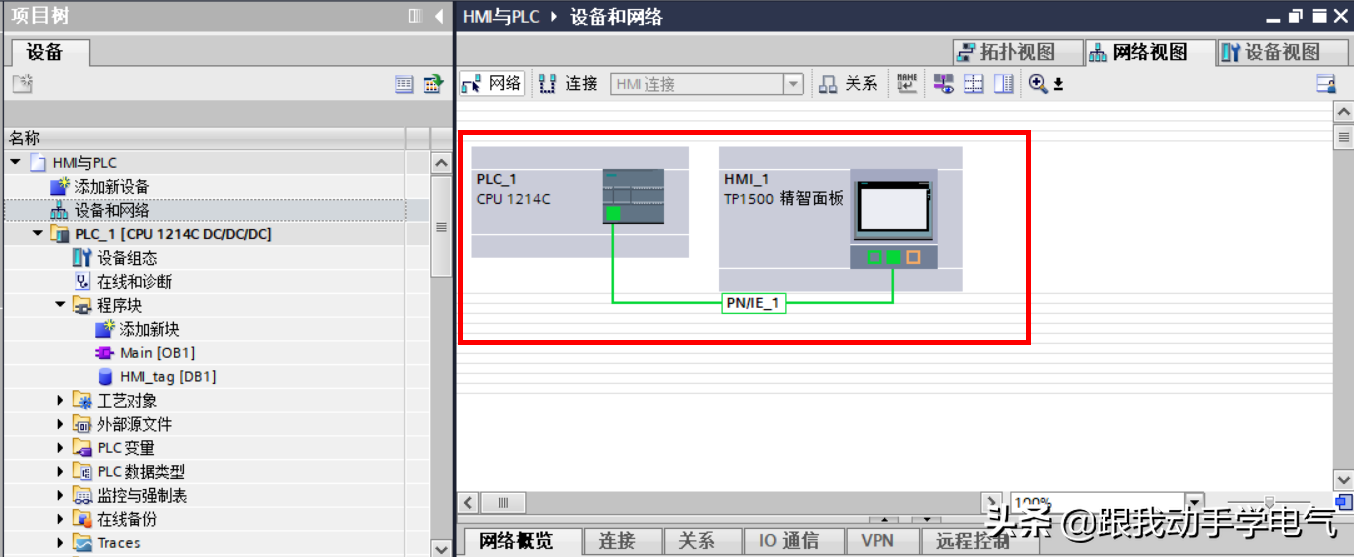

打开网络视图，可以看到现在HMI精智屏已经与PLC进行了连接。当然这里也可以自己来设置。
到此我们的硬件组态就完成了。

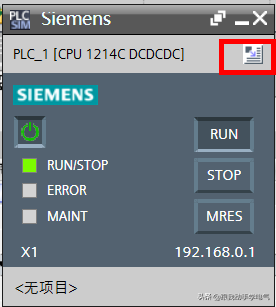

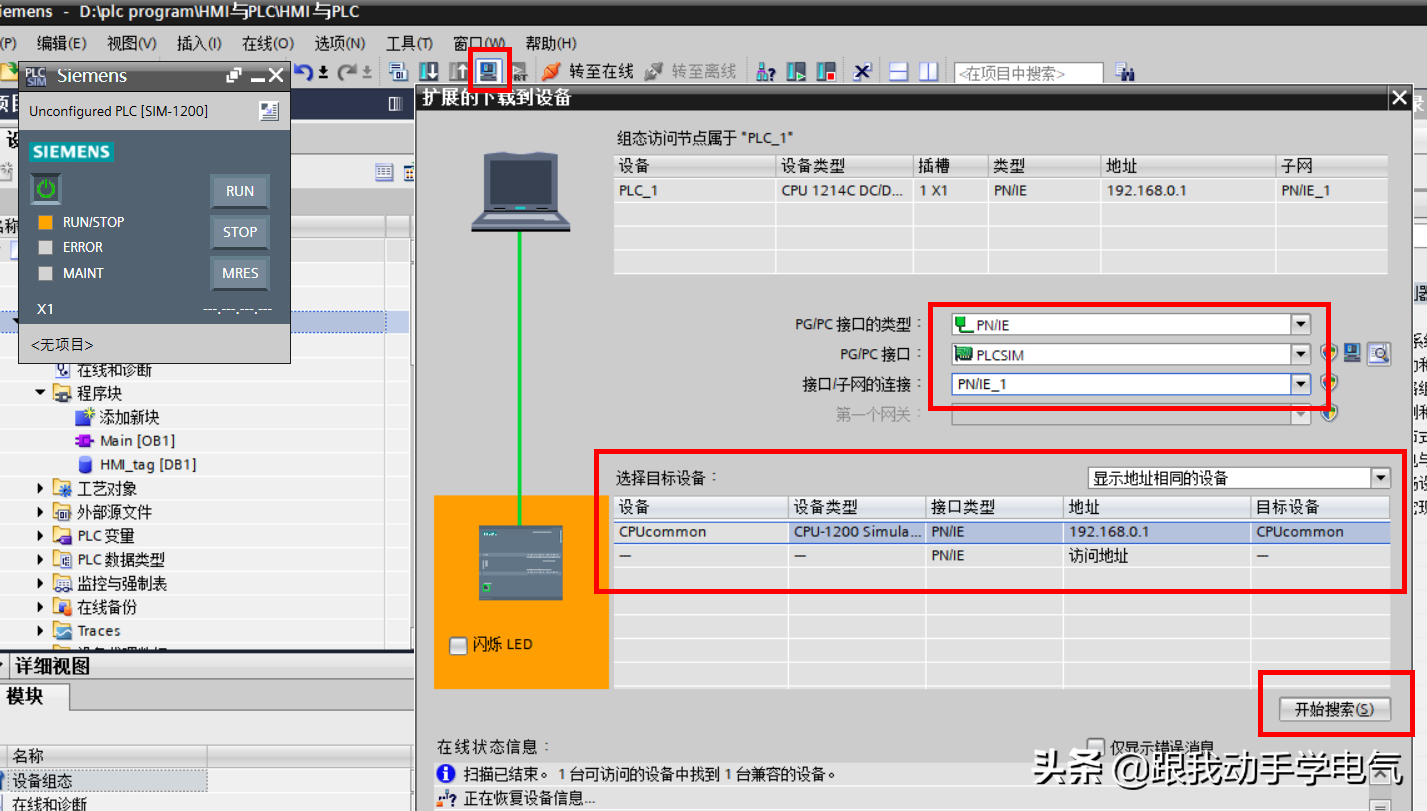

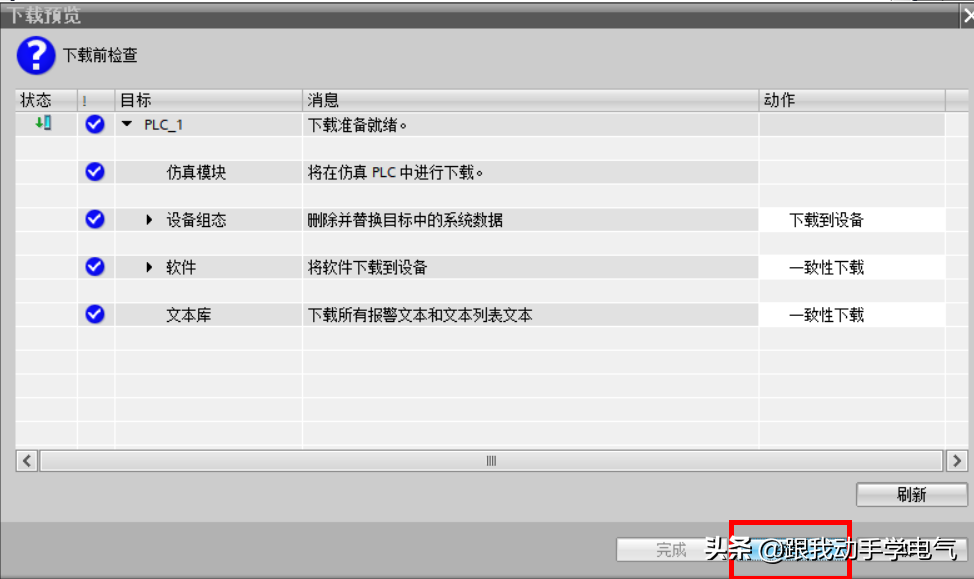

二、将PLC下载到仿真器中
选择新建项目

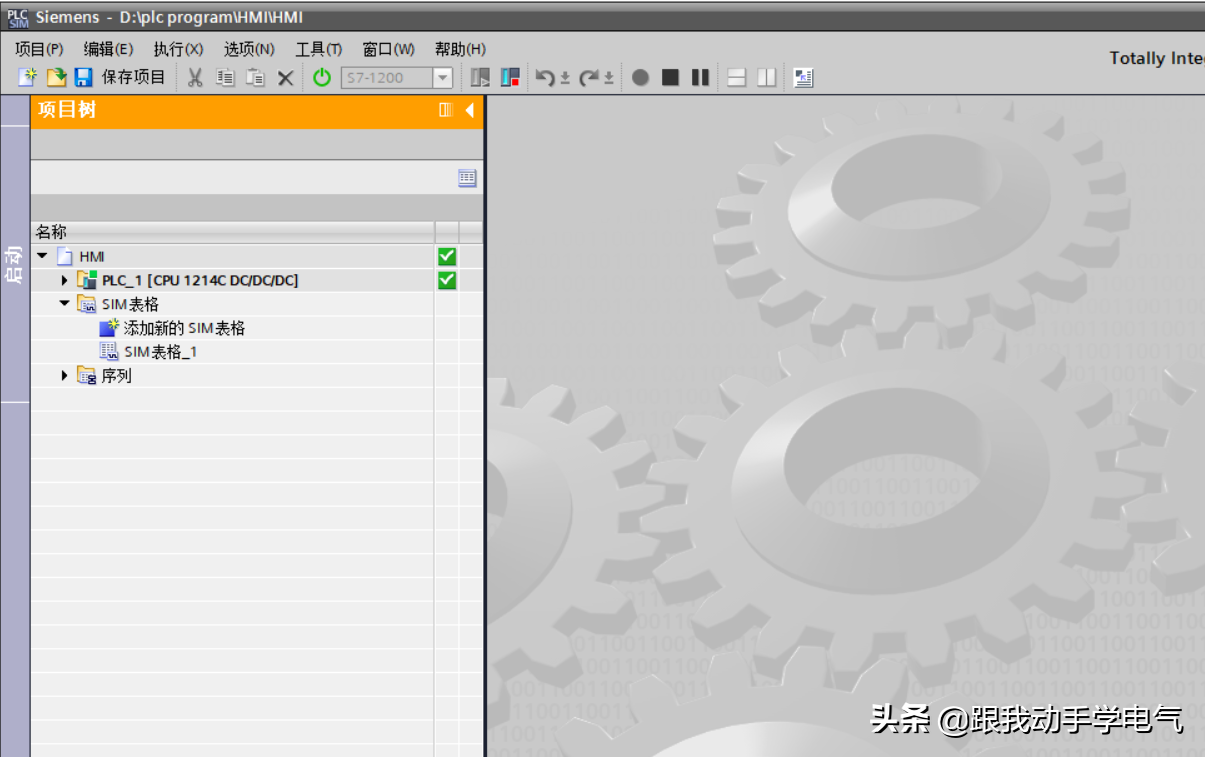

这样仿真器的项目就建立好了，在SIM表格中将我们建立的变量添加进来
将变量的显示格式改成10进制。

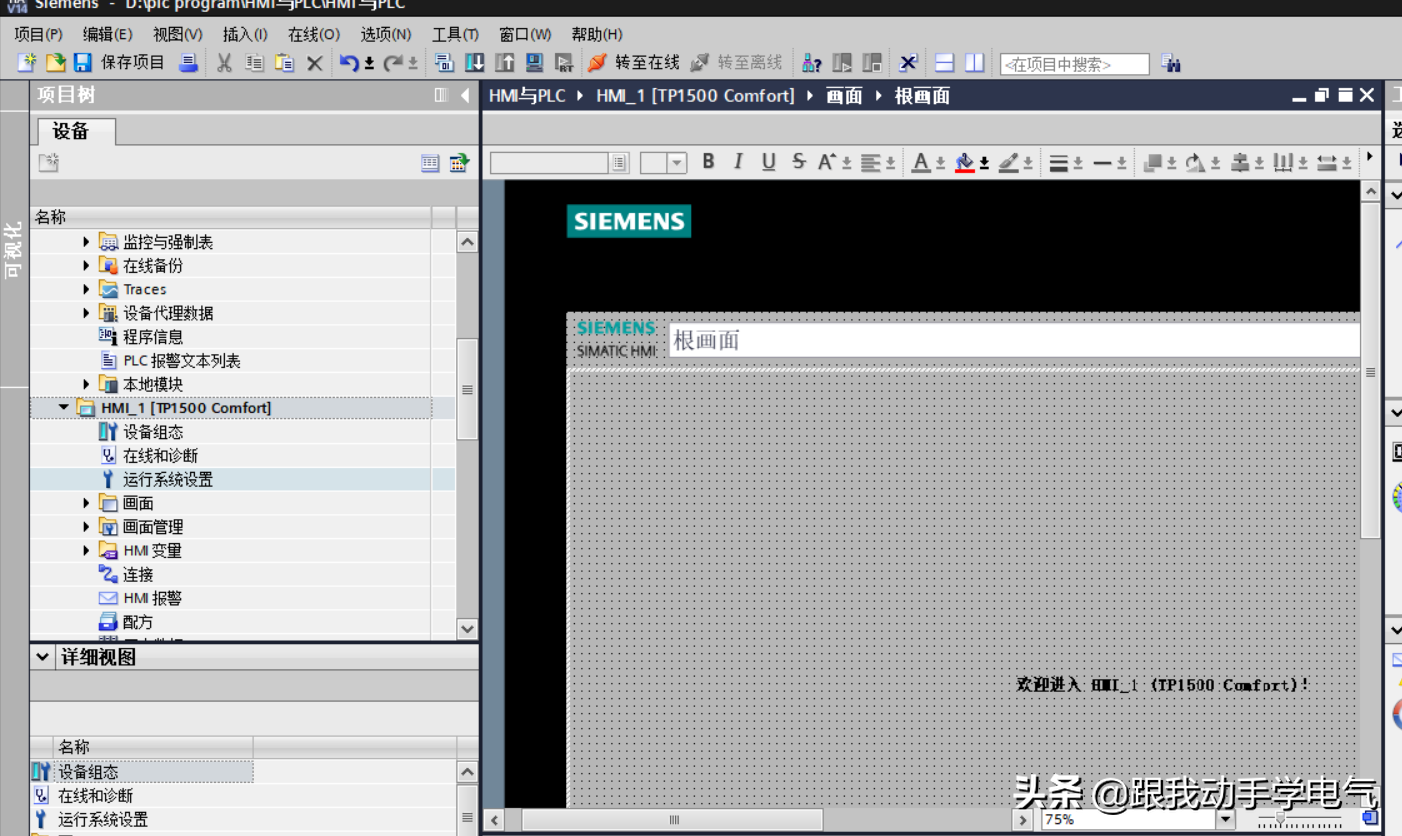

三、编辑HMI触摸屏

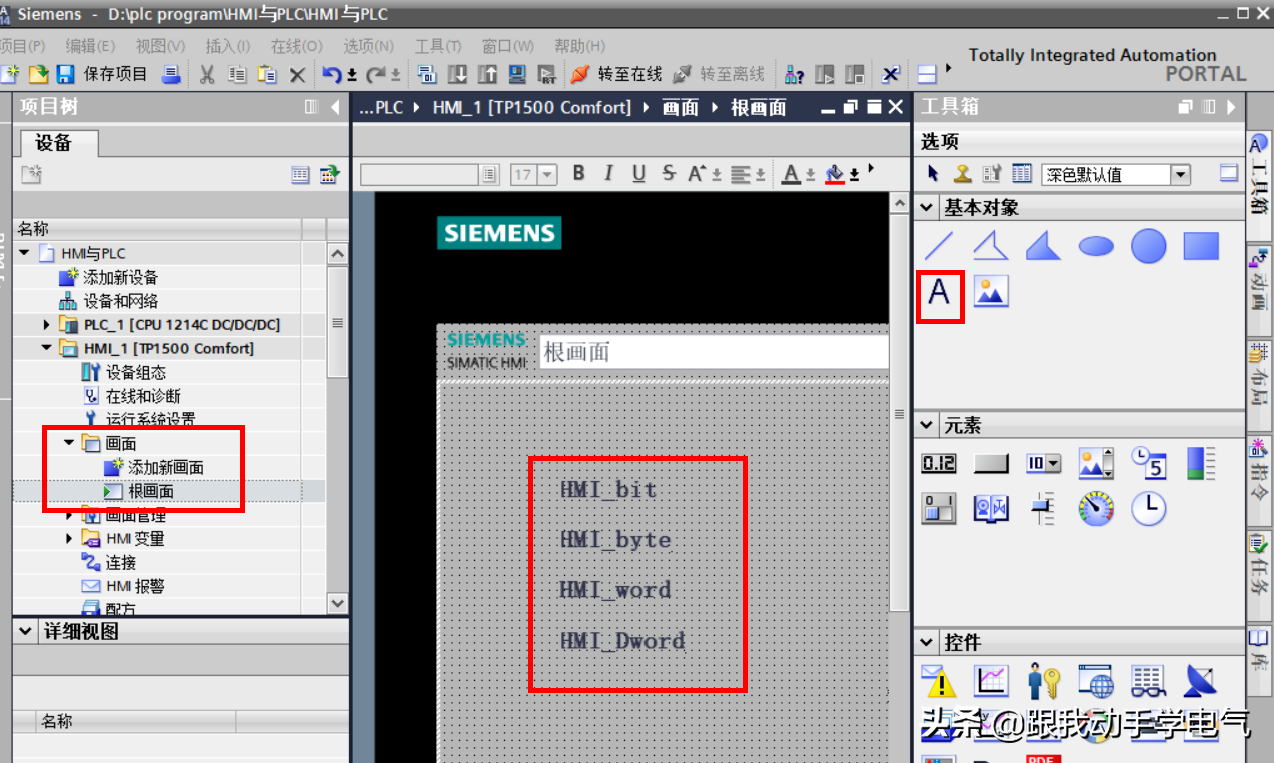

1、在画面中插入文本域

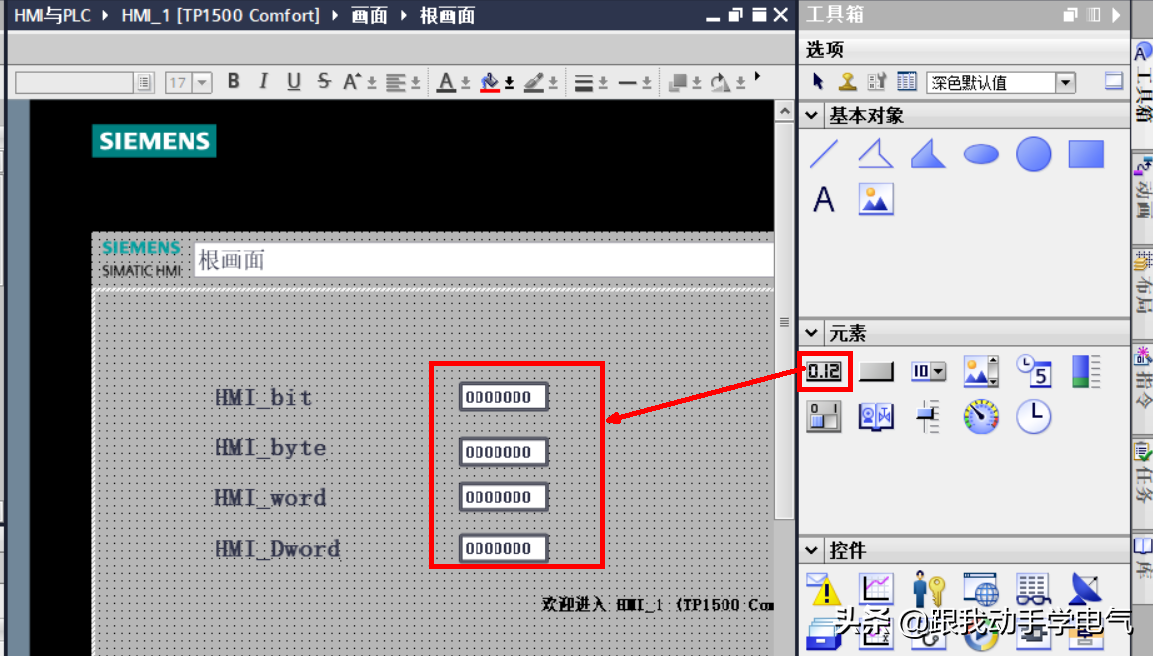

2、在对应的文本域旁边插入对应的4个输入输出域
3、设置输入输出域

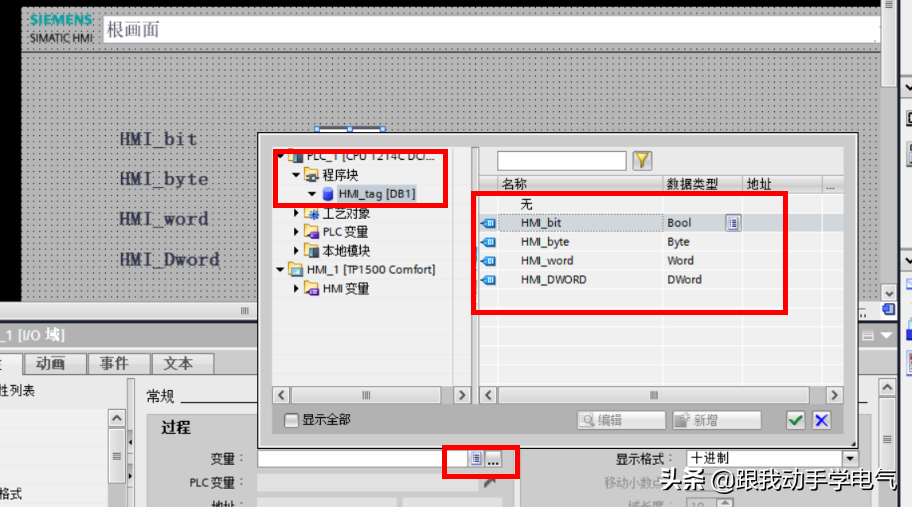

双击输入输出域，添加我们PLC中的DB变量。
这样一个简单的变量显示画面就建立好了。
四、仿真运行

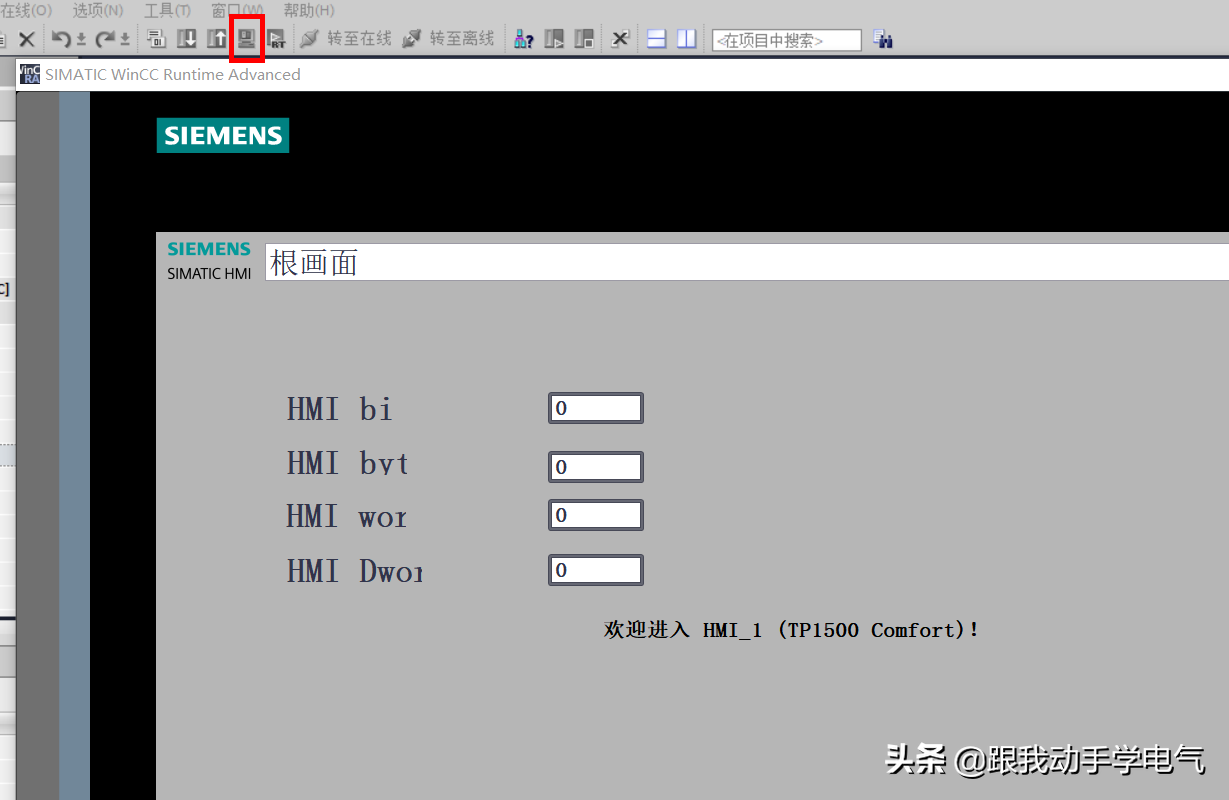

选择仿真按钮，进入仿真界面。

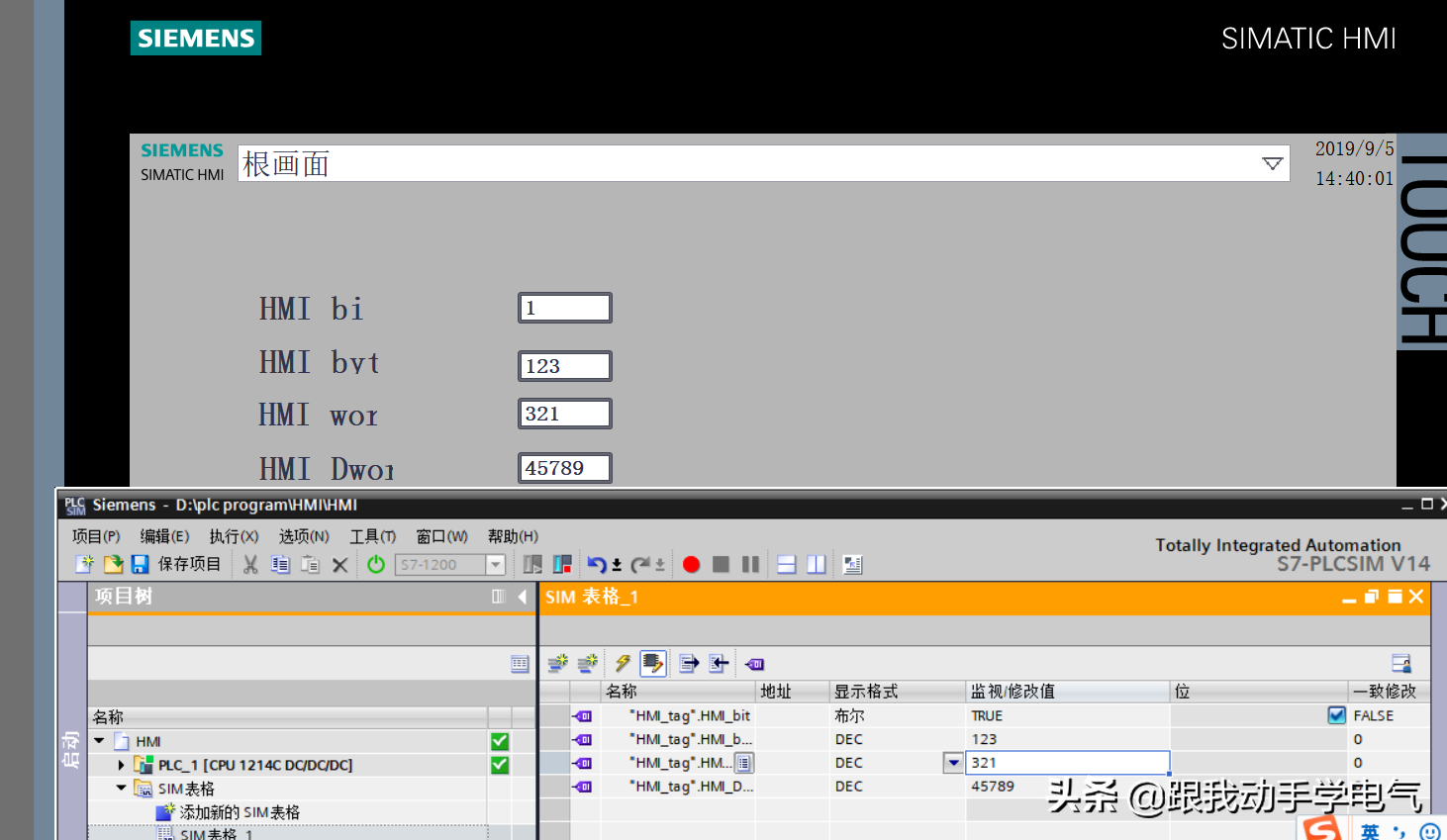

这样就可以在画面中输入数值，在仿真器中看输出结果

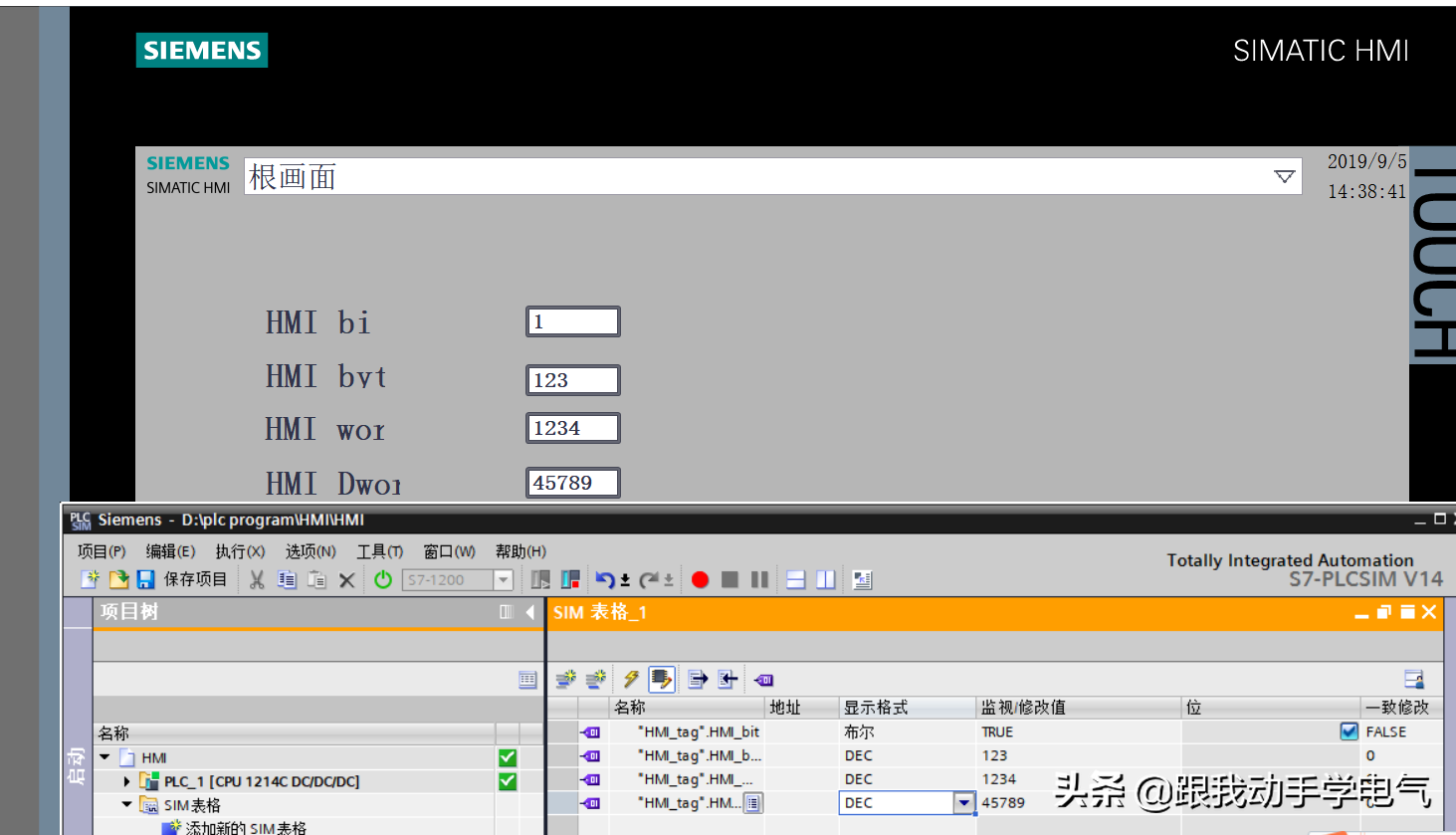

当然也可以在PLC修改，并在画面中显示
到此就演示完毕。
