本文使用基恩士KV8000系列PLC和三菱FX5U以太网进行通讯。
简单CPU通信功能在GXWorks3上进行参数设置，可实现指定时间发送和接收指定软元件。将IP地址分配至FX5CPU模块与KV系列，在GXWorks3的简单CPU通信设置中设置通信对象和软元件。
要点
☆确认PLC的RUN-PRG切换开关为RUN。
☆不需要通信用梯形图程序。
从KVSTUDIO的菜单选择[工具]→[单元编辑器]。

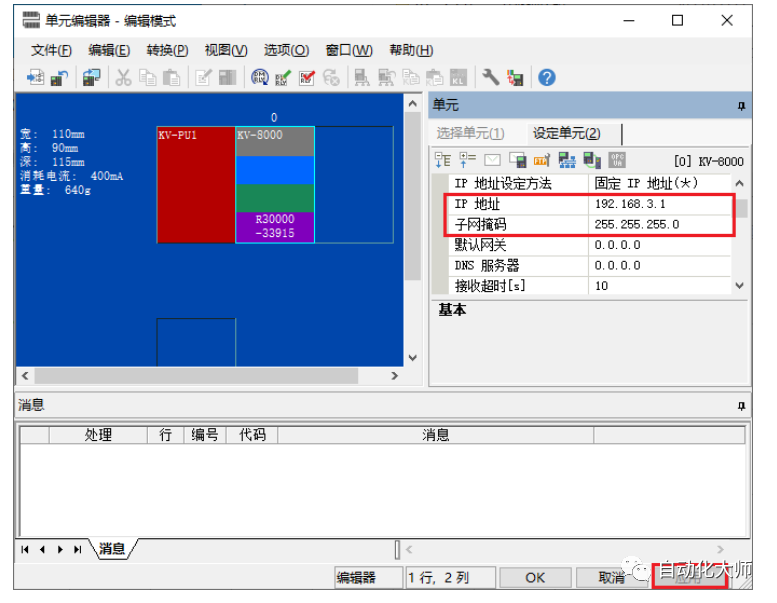

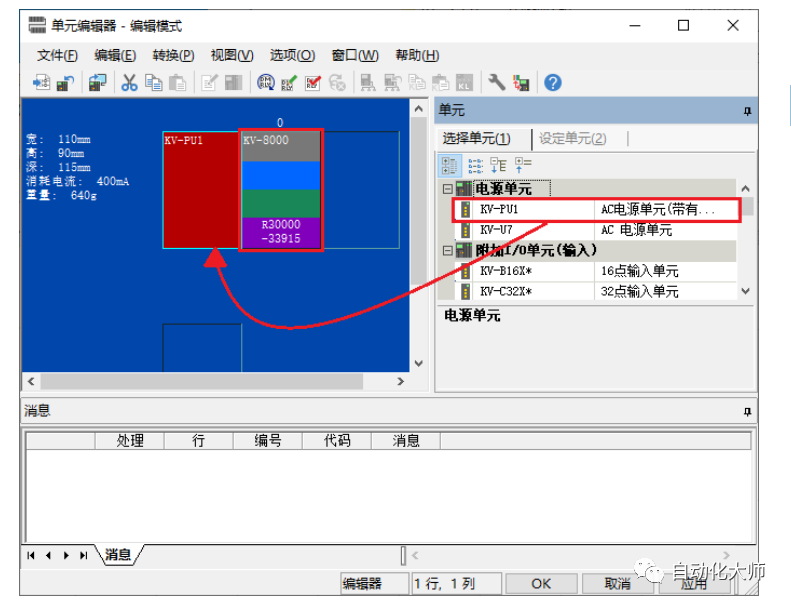

3.根据系统配置，将电源单元拖放追加至单元编辑画面，并双击KV-8000。
4.在[设定单元(2)]标签中，设置KV-8000的IP地址和子网掩码。IP地址：192.168.3.1子网掩码：255.255.255.0(默认)
3.设置FX5UCPU模块的IP地址与子网掩码。IP地址：192.168.3.250子网掩码：255.255.255.0
5.将简单CPU通信使用有无设置为[使用]。
6.双击简单CPU通信设置的[详细设置]。

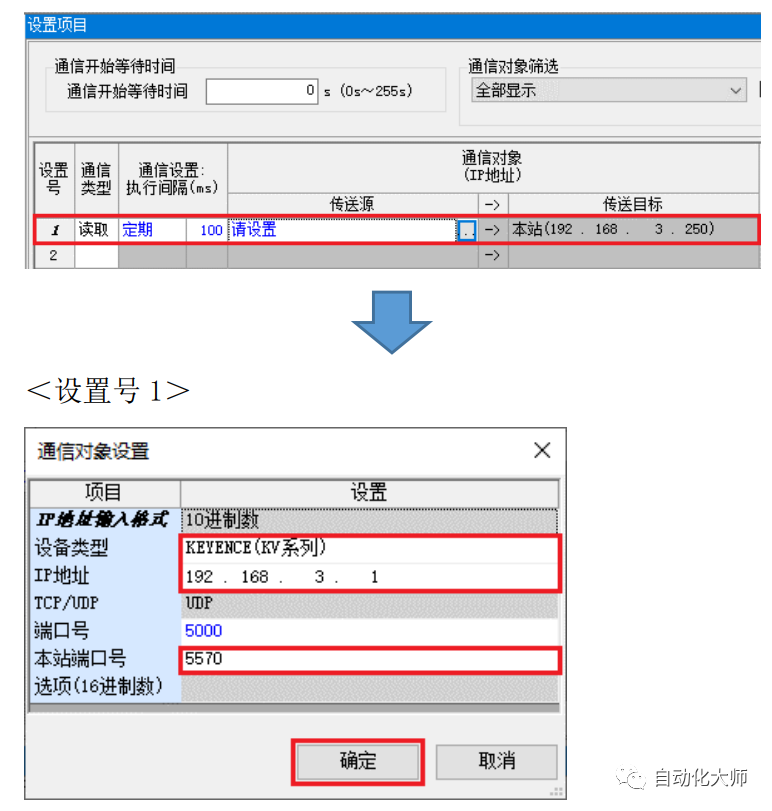

7.选择设置号1的通信类型。通信类型：读取
在通信对象设置画面按下述内容进行设置。设备类型：KEYENCE(KV系列)IP地址：192.168.3.1本站端口号：5570

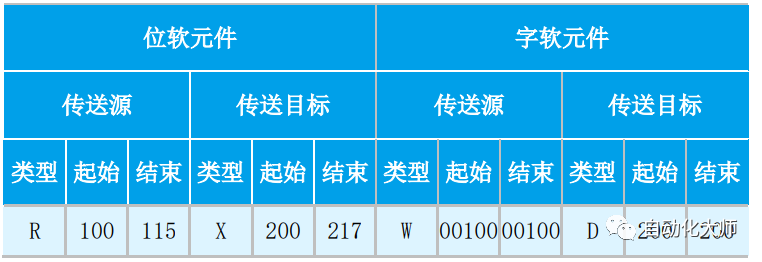

11.按下述内容设置通信对象与发送、接收的软元件。

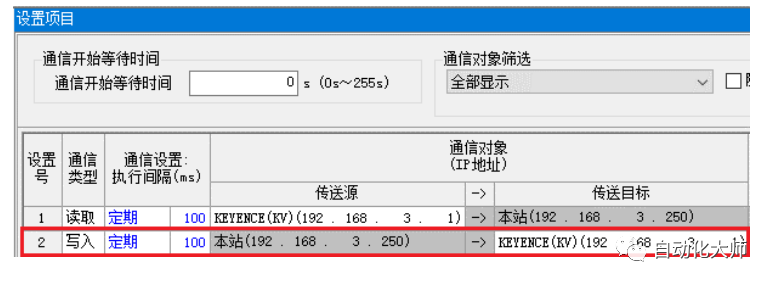

12.与设置相同，按照下述内容对设置的通信类型、通信对象进行设置。通信类型：写入设备类型：KEYENCE(KV系列)IP地址：192.168.3.1本站端口号：5571

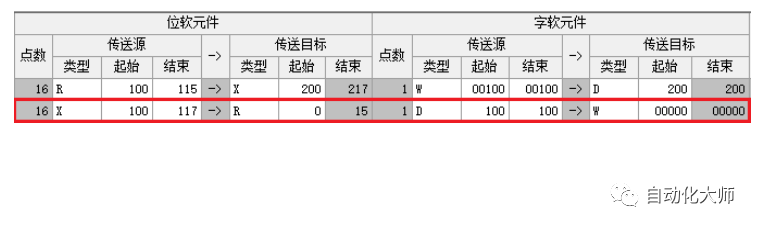

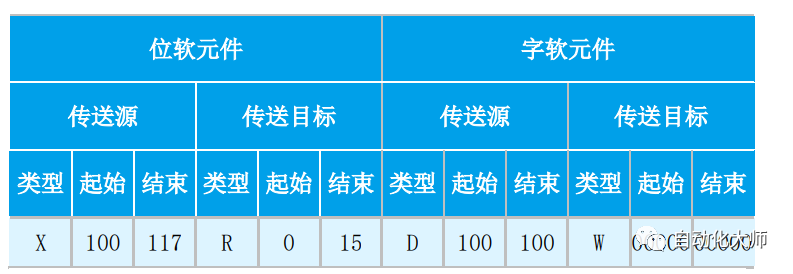

13.按下述内容设置的软元件。
15.将设置的参数写入CPU模块，将CPU模块复位，或将电源置为OFF→ON。
