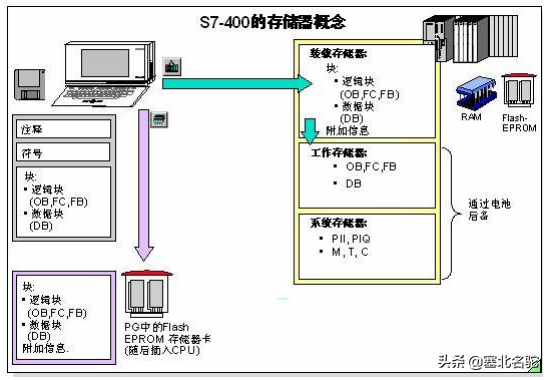

S7-400PLC的存储区分为三个区域：装载存储器（LoadMemory）、工作存储器（WorkMemory）和系统存储器（SystemMemory）（与S7-300系列PLC略有不同，没有保持存储器）。具体如下图所示。
本文，详细介绍一下S7-400CPU的装载存储器的相关知识。
对于S7-400而言，装载存储器可以是内部集成的RAM或外部扩展存储卡。由于集成的装载存储器容量有限，如果程序大于内置的装载存储器，则需要配置存储卡。S7-400PLC用于扩展装载存储器的存储卡有RAM卡和FlashEPROM卡两种。

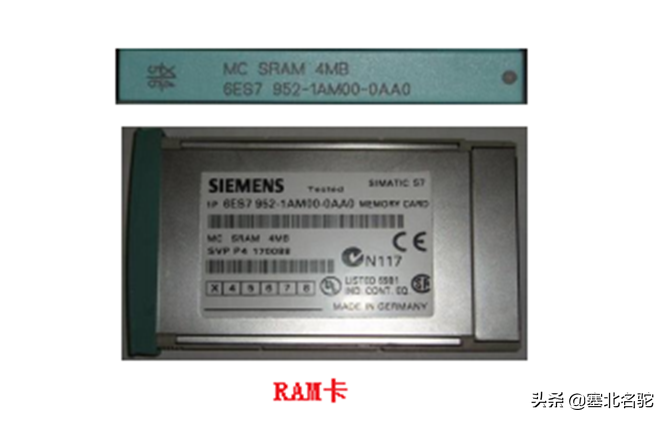

一、RAM卡RAM卡用来扩展S7-400CPU的内置装载存储器，其跟CPU内置的RAM区形成无缝连接，形成连续的存储区。
当用户程序大于S7-400内置的装载存储器时，可以采用RAM卡来扩展内置装载存储器了。使用RAM卡时，有以下几点需要注意：
1、RAM卡中的数据需要用电池来保存，需要在CPU带电时更换电池，否则掉电后程序将丢失；
2、RAM卡中的内容可以通过MRES或菜单命令"PLC-诊断/设置-清除/复位"指令来清除；
3、在线删除工作存储器中的程序块和DB块的同时，会删除RAM中的相应的块；

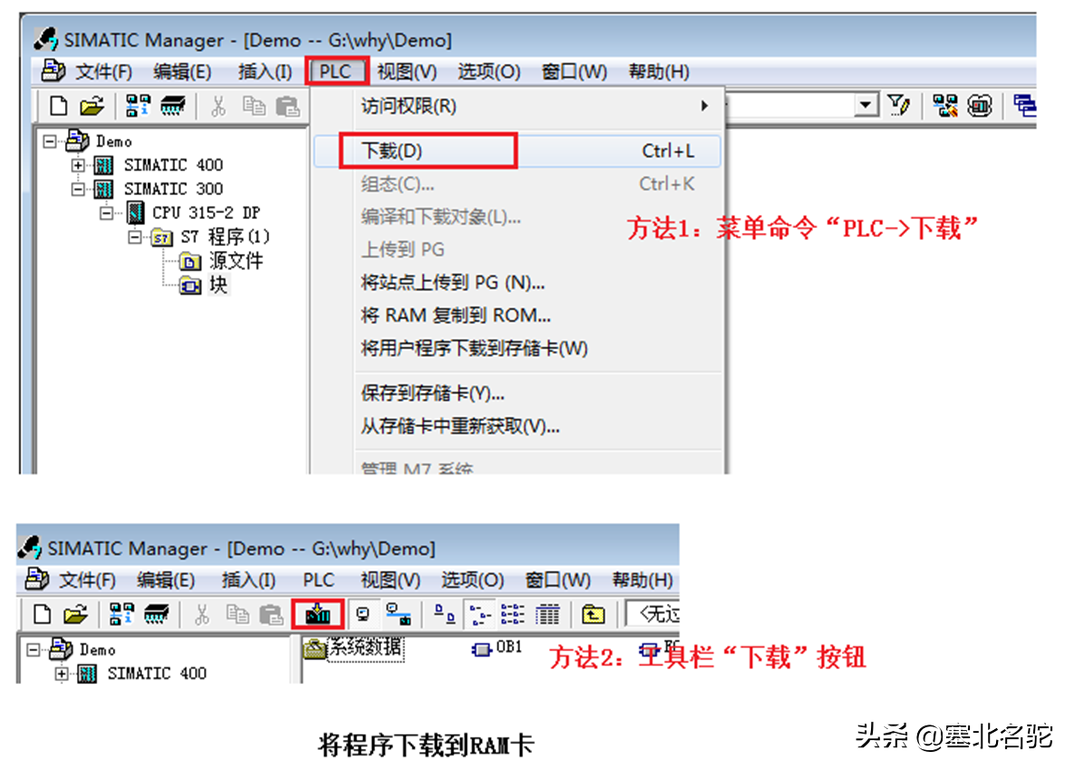

4、程序写入RAM卡的方法为：菜单命令"PLC-下载"，或通过工具栏中的"下载"按钮，如下图所示。
5、用户程序优先下载到内置RAM中，当内置RAM满了后，会自动把剩余的块下载到RAM卡中。下载的同时，工作存储器的内容也会更新，与运行相关的程序代码和数据块会被传输到工作存储器中；
6、RAM卡严禁带电插拔；
7、对于使用RAM卡的CPU来说，当CPU设置写保护后，加密信息可以通过复位删除或执行菜单命令"PLC-将用户程序下载到存储卡"，下载一个空的程序到卡中，CPU中设置的密码将被清除。

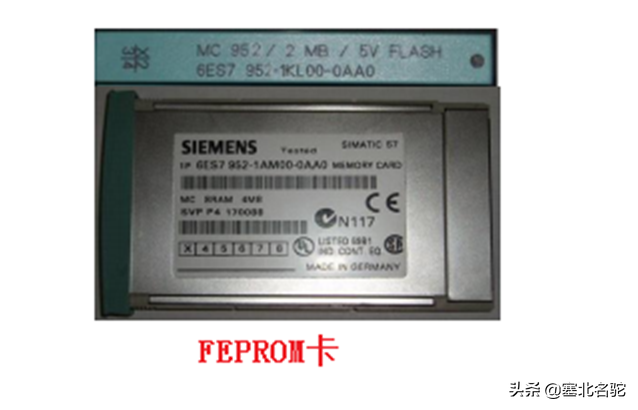

二、FlashEPROM卡
FlashEPROM（FEPROM卡）也可以用来扩展CPU的装载存储器与RAM卡不同，FEPROM卡的扩展装载存储区和内置的装载存储区是各自独立的。此外，FEPROM卡中的内容是掉电保持的，在没有后备电池时PLC掉电，重新上电后，PLC会自动冲FEPROM卡中拷贝程序到CPU的工作存储器中，因此，FEPROM卡更常用作程序备份。
1、将程序下载到FEPROM卡中

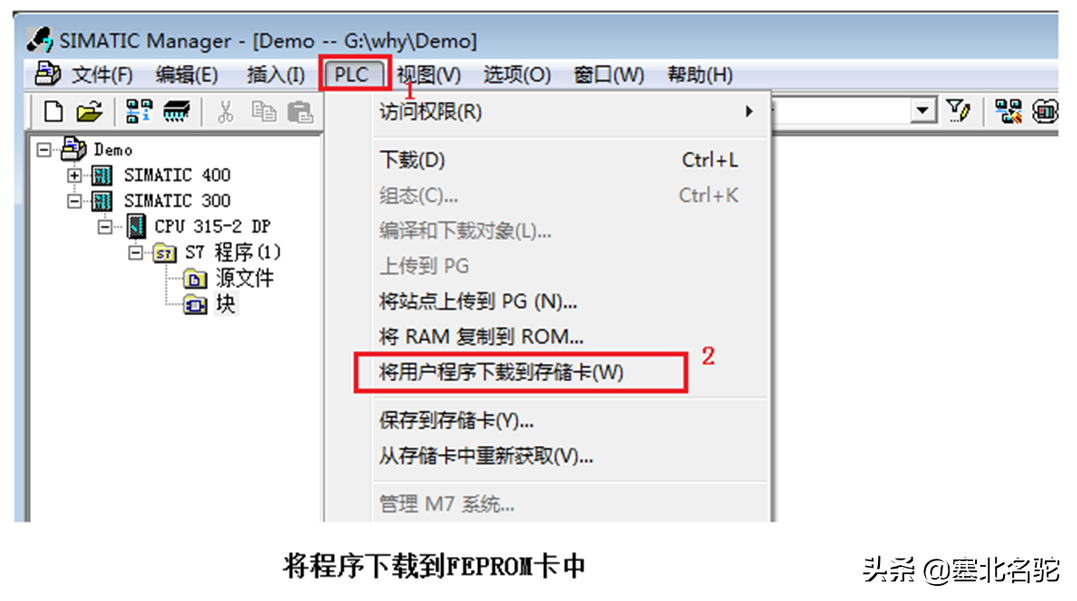

只能使用菜单命令"PLC-下载用户程序到存储卡"，才能将程序下载到FEPROM卡中，实现程序备份。使用此命令下载的用户程序只会占用FEPROM卡的使用空间，而并不占用内置的装载存储区空间。用户程序只能整体写入FEPROM卡而不能写入单个或部分程序块，同时，每次写入新的程序都会清除原卡中的程序。
2、删除FEPROM卡中的程序
FEPROM卡中的程序使用在线的方式无法删除，要想清除FEPROM卡中的内容，可采用以下几种方法：
通过菜单命令"PLC-将用户程序下载到存储卡"下载一个空程序时，会清除FEPROM卡中以前的程序，同时会吧内置的RAM中的内容清空；
当下载的程序大于工作存储器或者大于FEPROM卡的容量时，下载程序时会出现报警信息，但下载过程仍然可以继续，下载完成后会出现错误信息，此时PLC故障灯亮（SF）。FEPROM卡中的内容会被清空；
使用PG或西门子读卡器来删除卡中的内容。该方法可以彻底清除卡里的内容，使其成为一张空卡。
三、总结S7-400CPU集成了内置装载存储器，若用户程序小于内置的装载存储器，则不使用扩展卡也可以下载程序；
S7-400的外置装载存储器扩展卡有两种：RAM卡和FEPROM卡
RAM卡跟CPU内置装载存储区无缝连接，使用菜单命令"PLC-下载"或工具栏"下载"按钮，可将程序下载到装载存储器。可以下载整个用户程序，也可以下载单个"块"
FEPROM卡是掉电保持的，更多的用作程序备份。通过菜单命令"PLC-将用户程序下载到存储卡"，可将程序下载到FEPROM卡中，只能整个用户程序整体下载。
FEPROM卡的存储区和内置RAM区的各自独立的。
