说到PLC和触摸屏通信，大部分关联PLC地址任然是M区、V区、Q区、T区等，那么和S7-1200PLC通信就涉及到DB数据块关联和控制问题，那么问题来了，究竟DB块该如何关联并使用呢？下面跟着我带大家来分析！
01组态博途
第一步：（创建一个博途新项目，命名：DB块与MCGS通信）

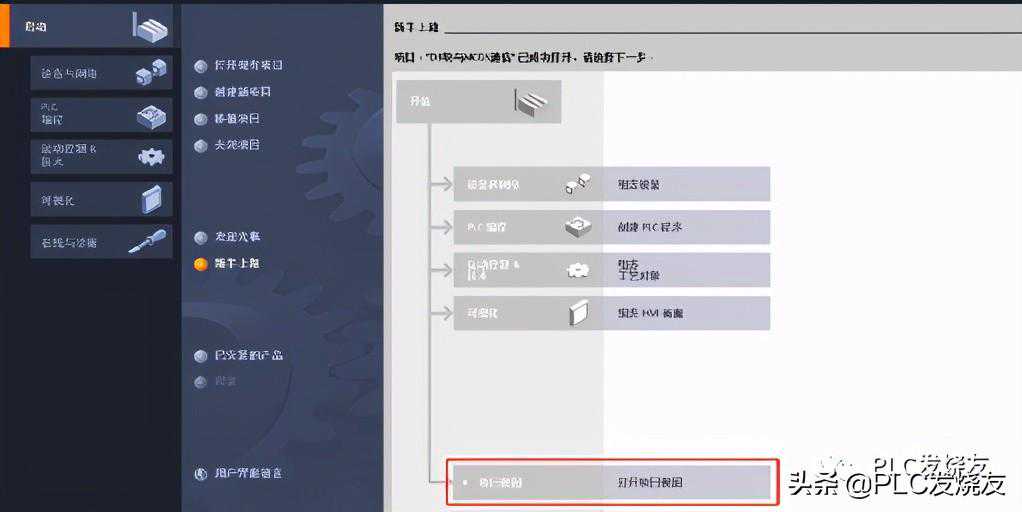

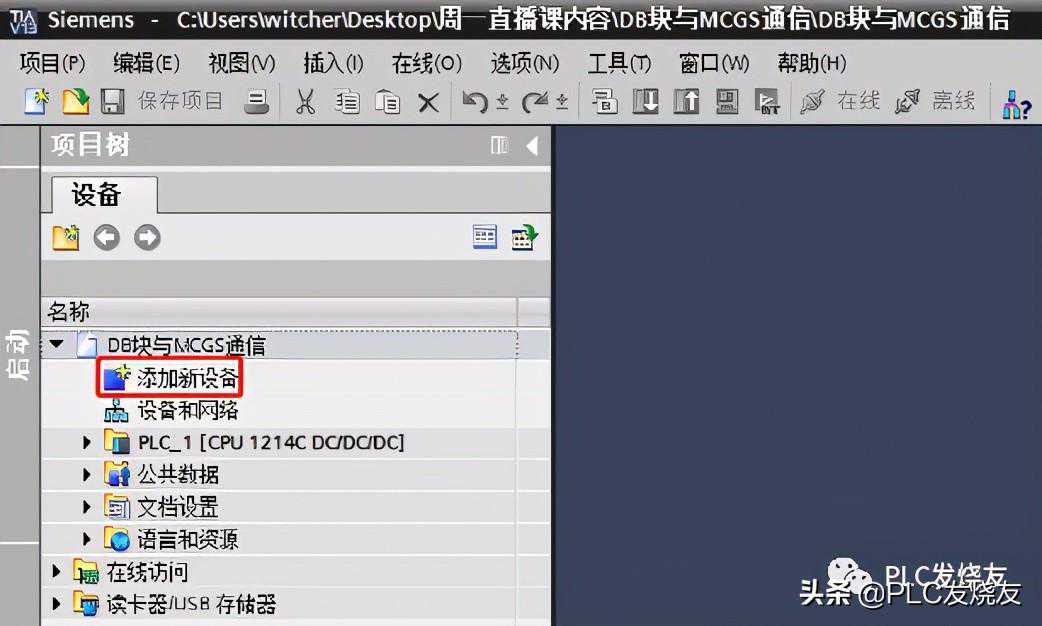

第二步：（打开项目视图）

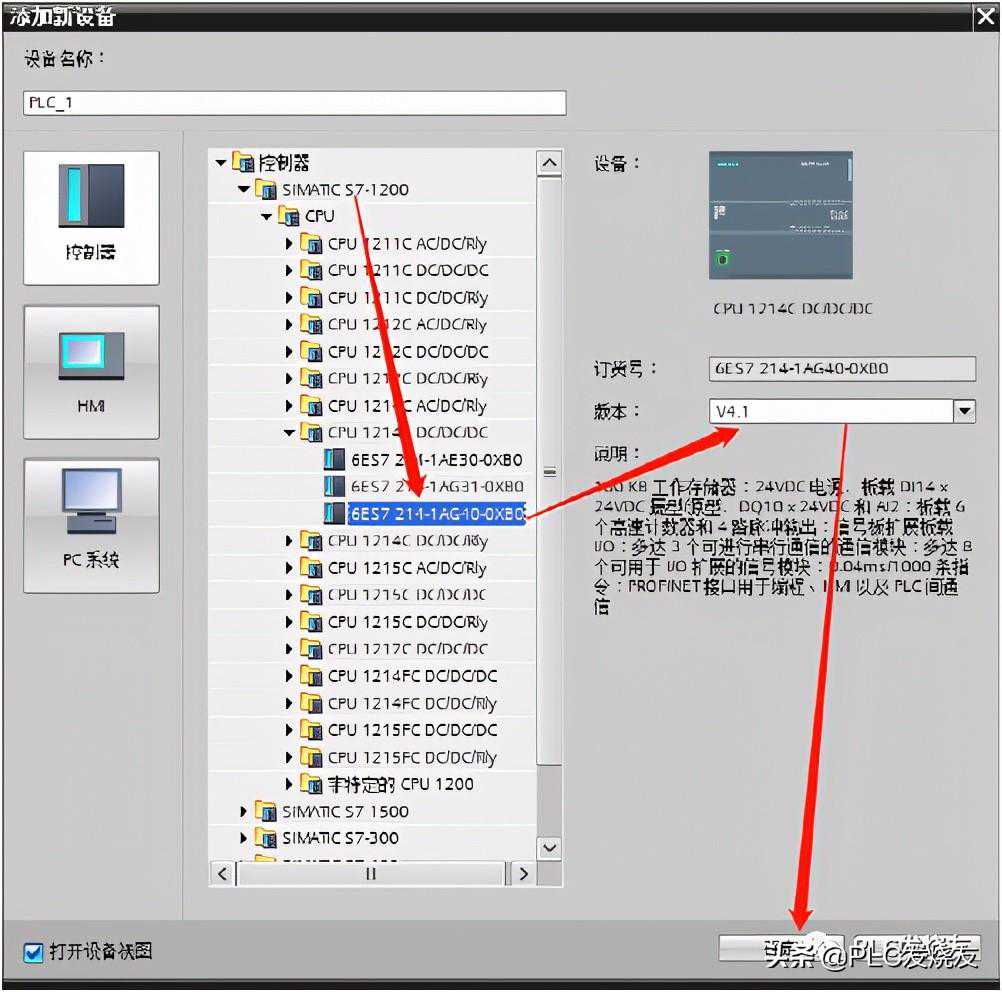

第三步：（双击添加新设备）
第五步：（双击CPU属性—保护—连接机制—勾选允许从运程伙伴(PLC、HM、OPC、、）使用PUTIGET通信访问）

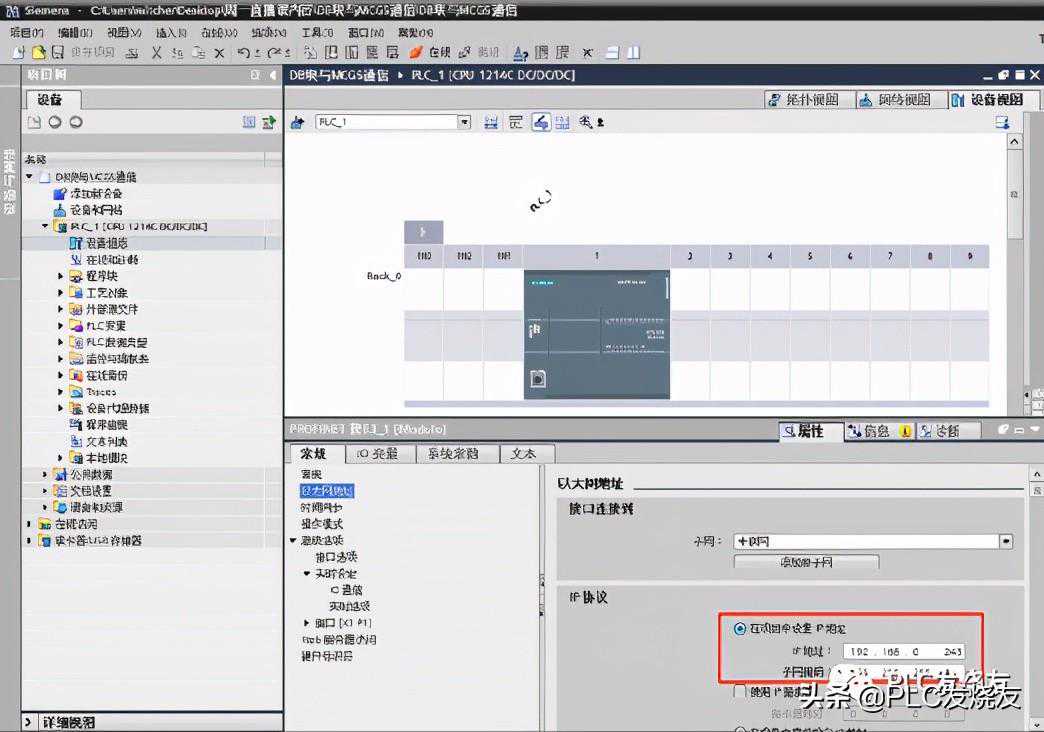

第六步：（双击CPU网口—以太网地址—IP协议—设置PLCIP地址）
02编写程序

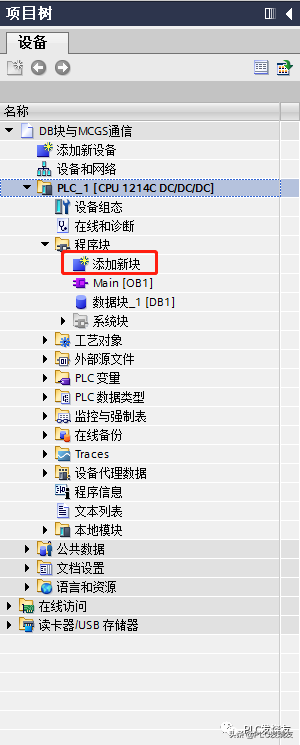

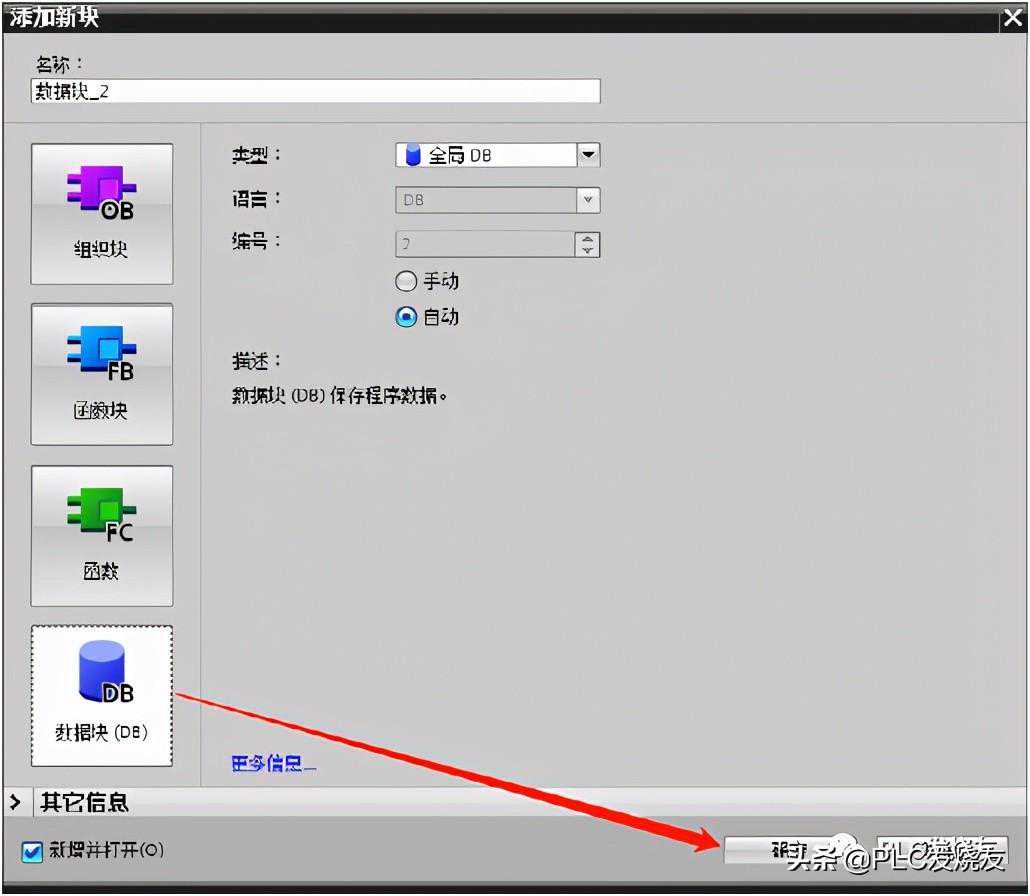

第一步：（创建DB块）

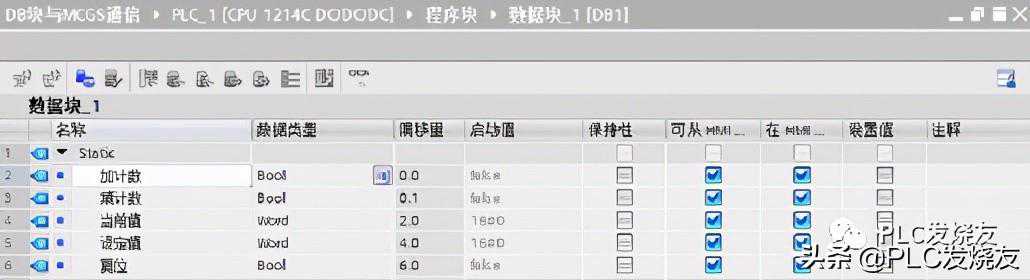

第二步：（在DB数据块填写地址，这里使用加减计数器指令CTUD）

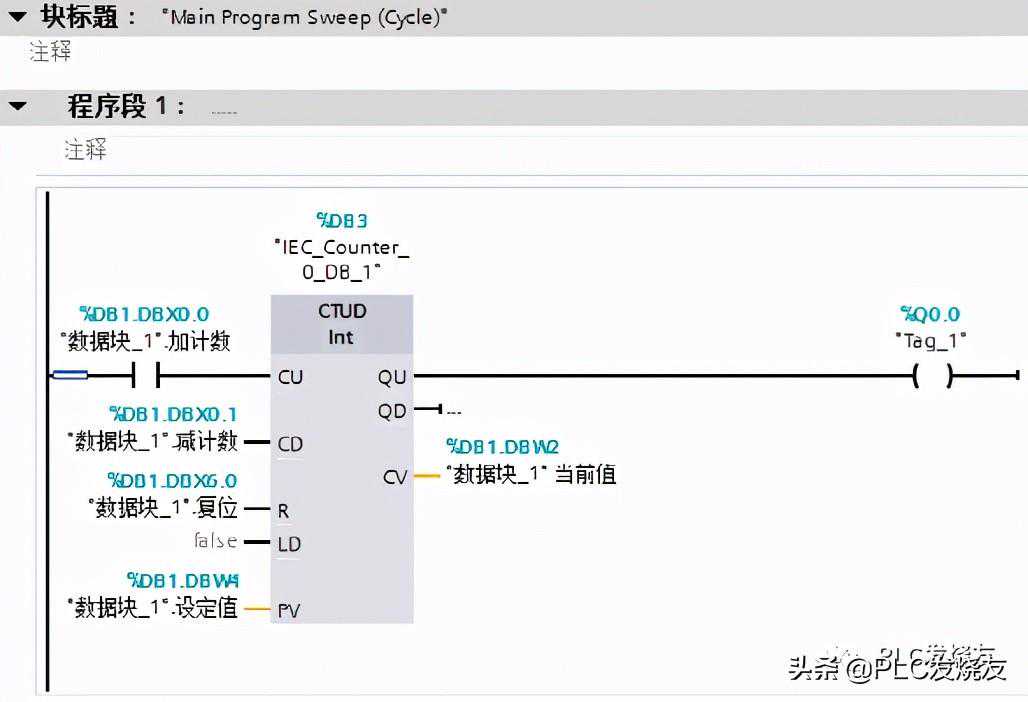

第三步：（在OB1填写CTUD指令引脚）

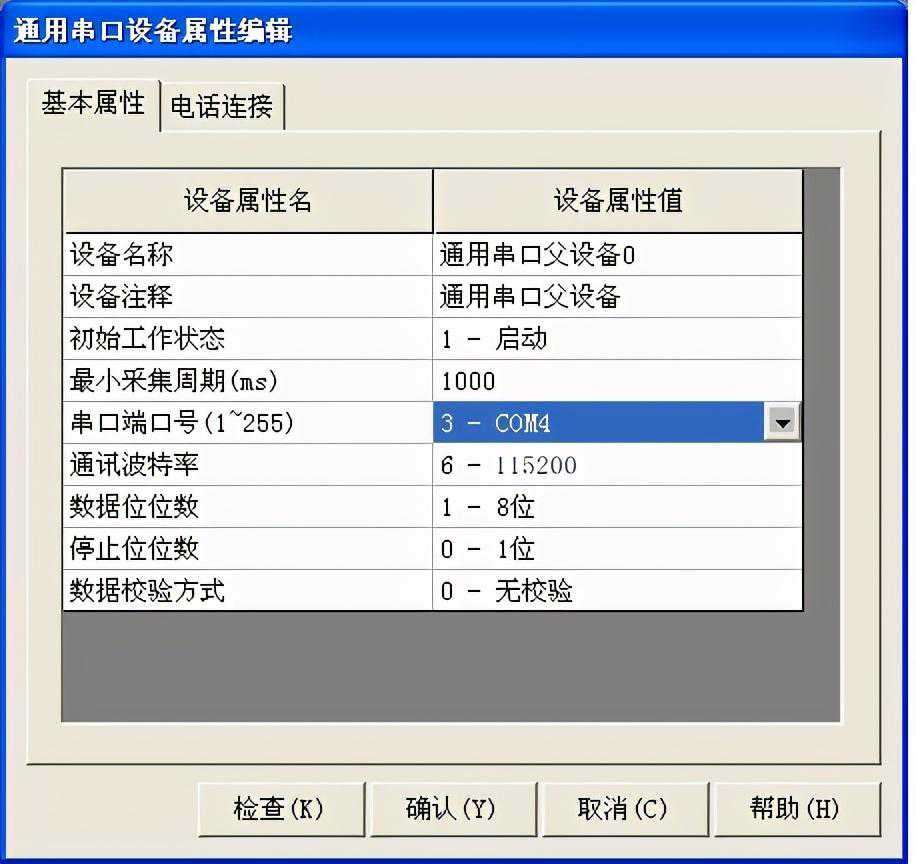

03MCGS配置

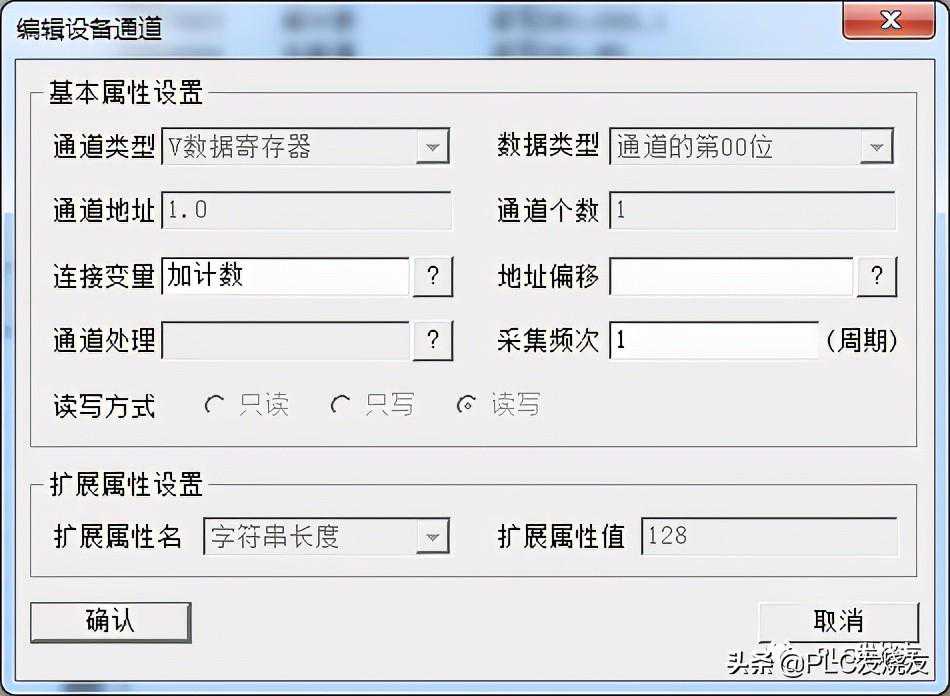

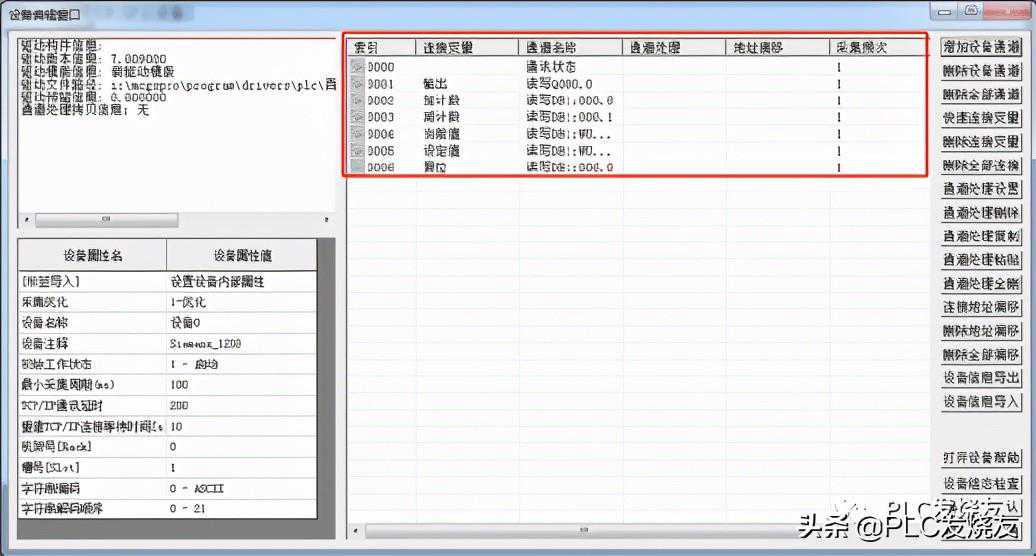

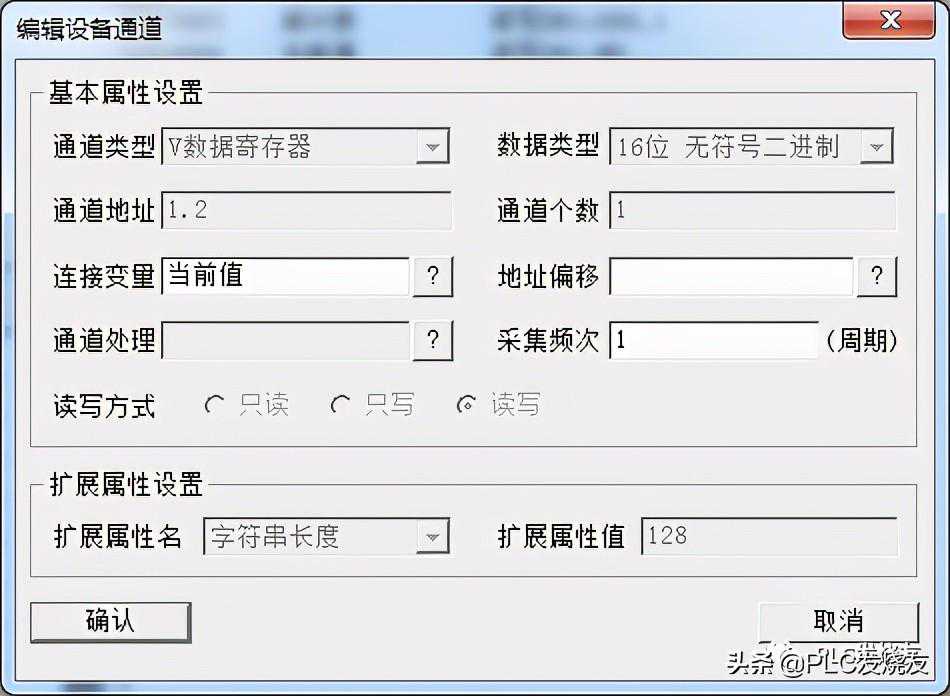

第一步：（输入对应DB块地址）
在我们MCGS对应DB块是V区地址
加计数器：对应第0个位
减计数器：对应第一个位
当前值：对应位无符号数相当于字的数据类型
设定值：对应位无符号数相当于字的数据类型
复位：对应第0个位
直接关联即可

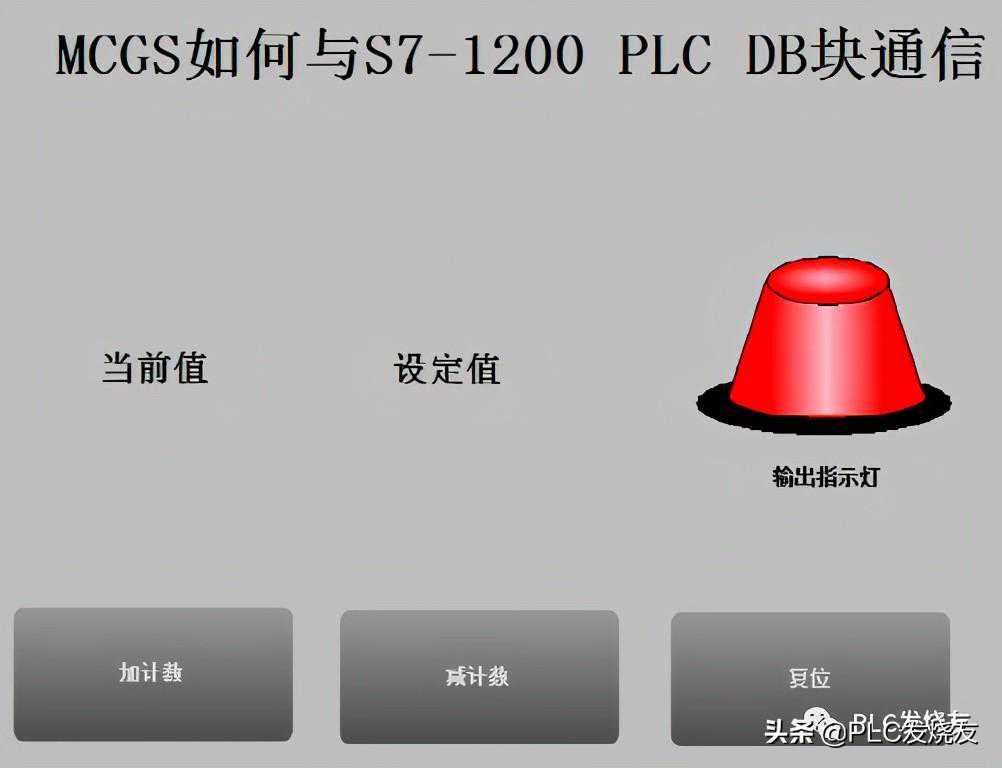

04画面设计
第一步：（关联画面）

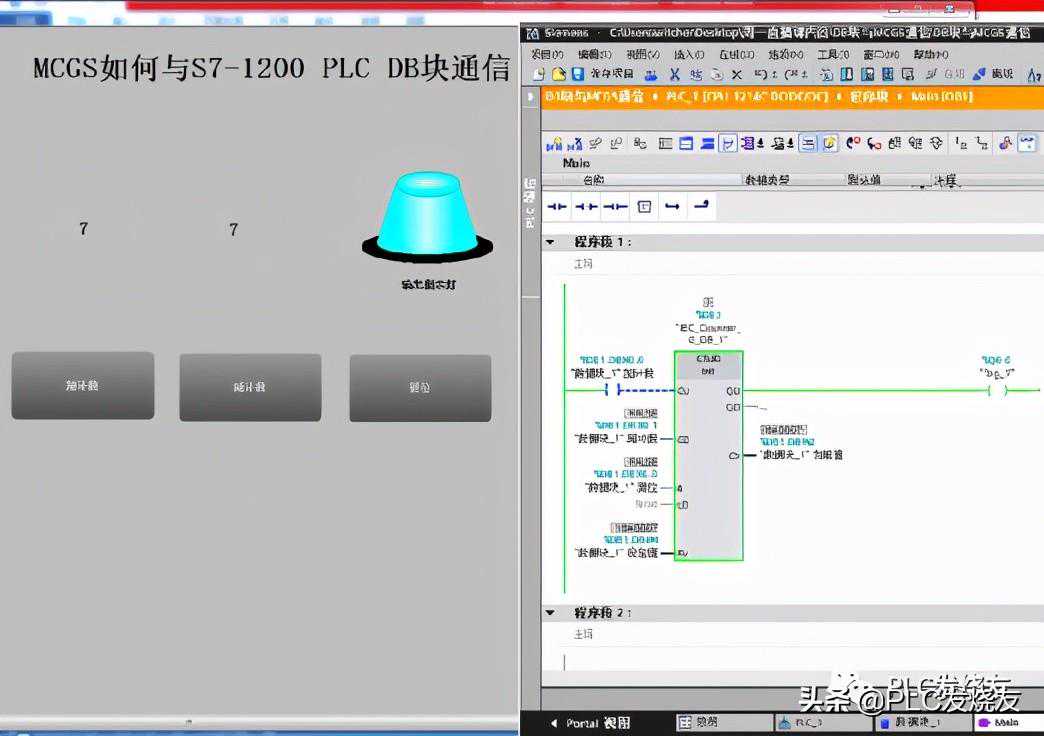

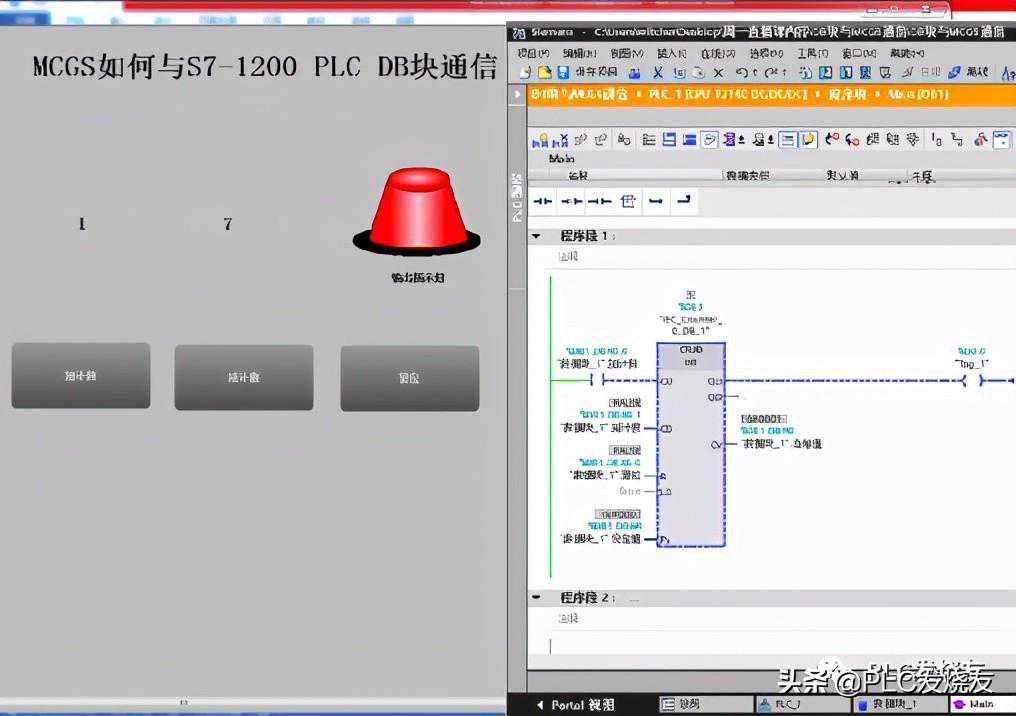

05五演示效果
温馨提醒：MCGS中V寄存器对应：DB，通道地址1.0中的1代表DB1，.0代表X0，数据类型代表中的1。
