北辰BCNet-S7300Plus（以下简称BCNet），在BCNet-S7300的基础上，以太网口增加了支持与西门子带网口PLC（S7-200SMART、S7-1200、S7-1500、S7300PN）之间的通讯功能。
这些通讯功能包括基于S7TCP协议的数据交换、ModbusTCP服务器功能、ModbusTCP客户机功能，且多种协议可以同时并存和应用。
本示例介绍BCNet-S7300Plus（以下简称BCNet）的ModbusTCP客户机功能，以西门子S7-300（CPU315-2DP）与三菱FX5U交换数据为例。
本数据交换采用ModbusTCP协议实现，其他支持ModbusTCP从站协议的PLC（如施耐德PLC、西门子PLC等），均可实现该数据交换，步骤类似不再重复介绍。对于支持ModbusTCP从站协议的仪表，S7-300可直接通过BCNet进行仪表的数据采集。
BCNet的DB9公口（X1）连接S7-300的MPI/DP口，FX5U自带以太网口与BCNet的以太网口通过交换机连接，BCNet通过BCDevice工具配置交换命令，实现实时高效的S7-300与FX5U之间的数据交换。
该功能基于BCNet-S7300Plus（固件版本0.1.5.2及以上）的ModbusTCP主站功能实现，通过BCDevice（软件版本V1023及以上）进行主站命令配置，无须PLC编程，提高了应用开发的速度和便捷性。
一、配置FX5U

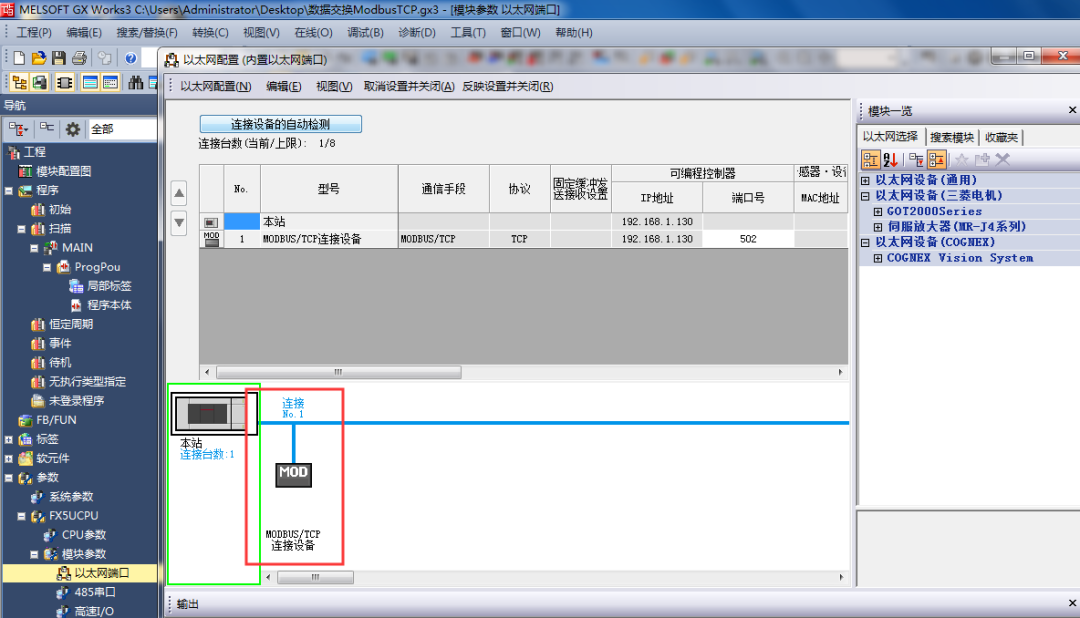

1、打开GXWork3，新建项目，以太网配置（内置以太网口）中，配置“Modbus/TCP连接设备”。

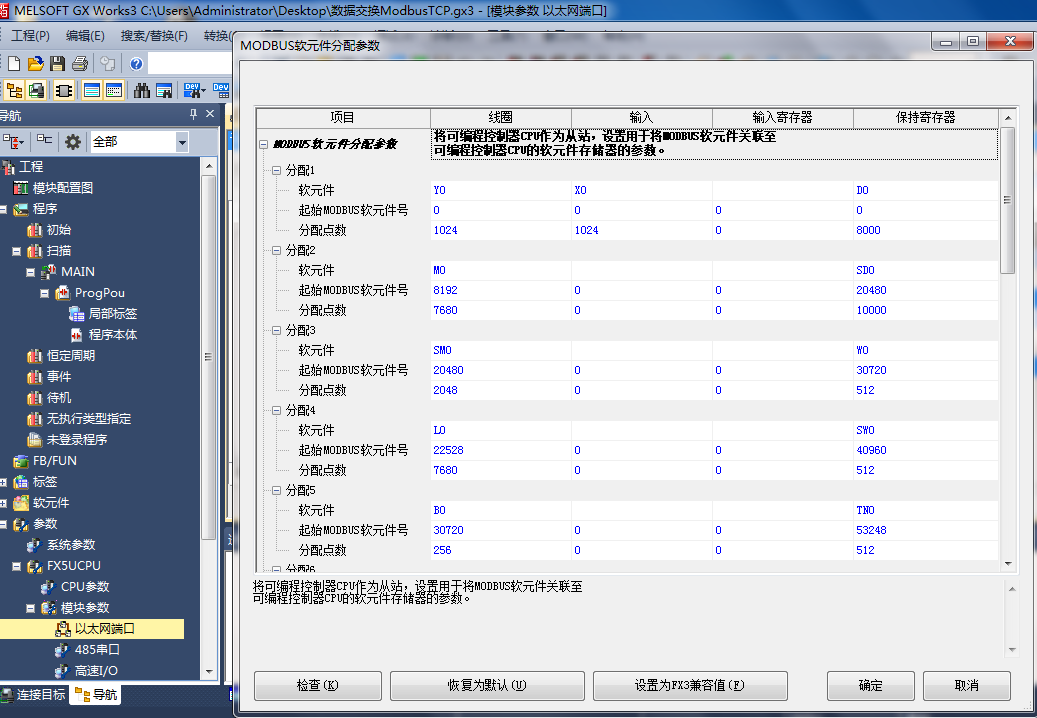

2、编辑PLC软元件分配，按下表配置所示，D0映射的Modbus地址为40001（HoldingRegister的0地址）；
二、配置BCNet模块数据交换命令

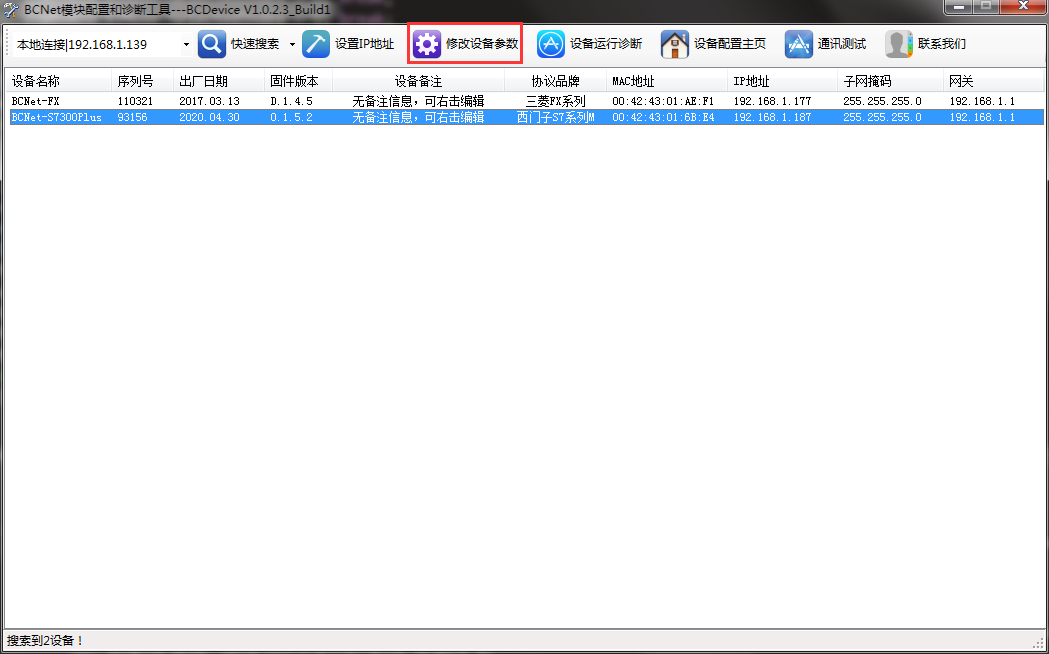

1、打开BCDevice，搜索到BCNet-S7300Plus后，选择【修改设备参数】；

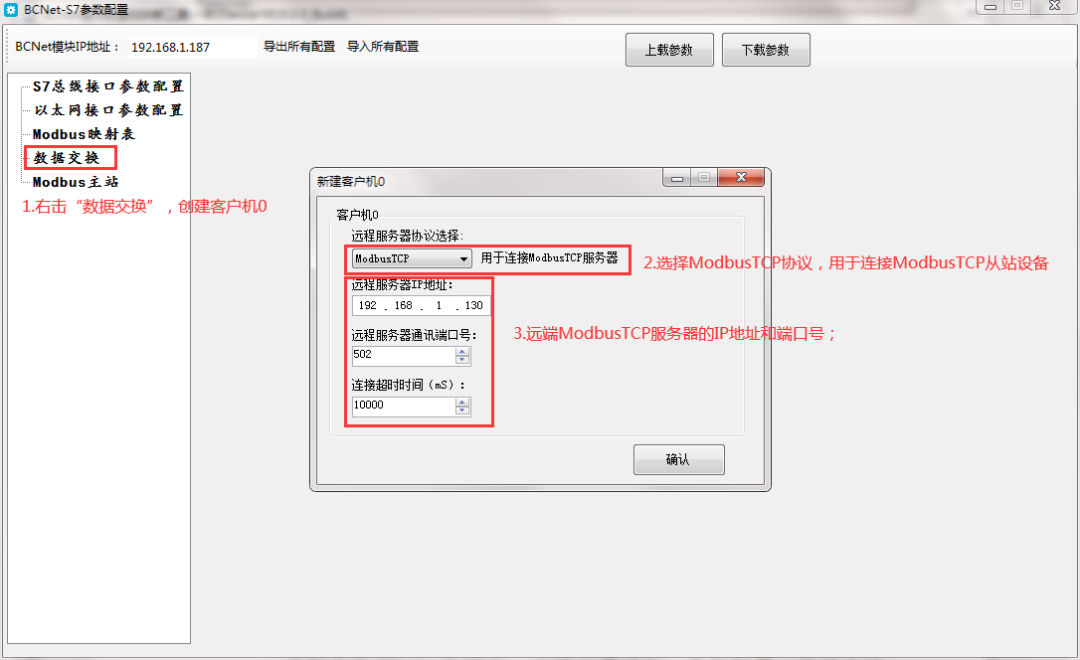

2、新建客户机
【2】选择ModbusTCP协议，用于连接远端的ModbusTCP从站设备，此例中为FX5U网口，该网口通过上一章的配置，已经支持ModbusTCP服务器功能，且PLC的数据和Modbus地址映射关系也已配置；
【3】远程服务器的IP地址为FX5U的IP地址，这里设置为192.168.1.130；远程服务器的通讯端口号，默认为502；连接超时时间默认为10s；

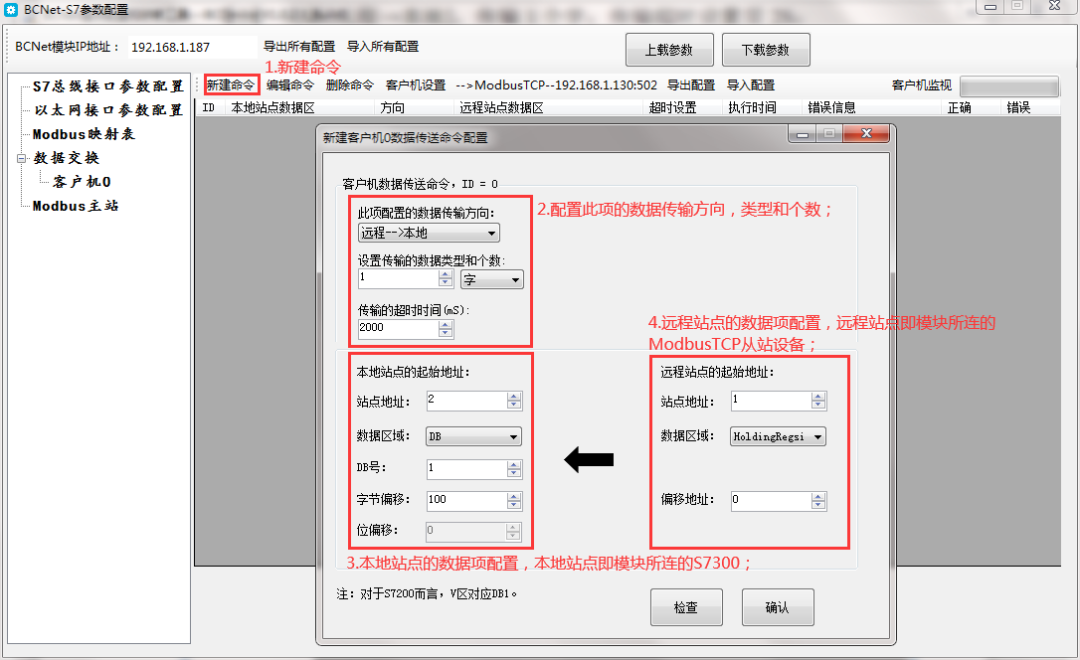

3、在客户机中配置数据交换命令
【2】选择[远程→本地]，传输1个字；传输超时设置层2s；
【3】本地站点（S7-300）设置BCNet所在总线的PLC的站地址，数据区域选择DB块，DB号为1，字节偏移为100，位偏移忽略；
【4】远程站点（FX5U）的D0由上一章映射表可知被映射成HoldingRegister的0地址；故数据区域选择HoldingRegsiter，偏移地址填0，站点地址是ModbusTCP协议中的单元号，这边由于FX5U不是网关，故可忽略；

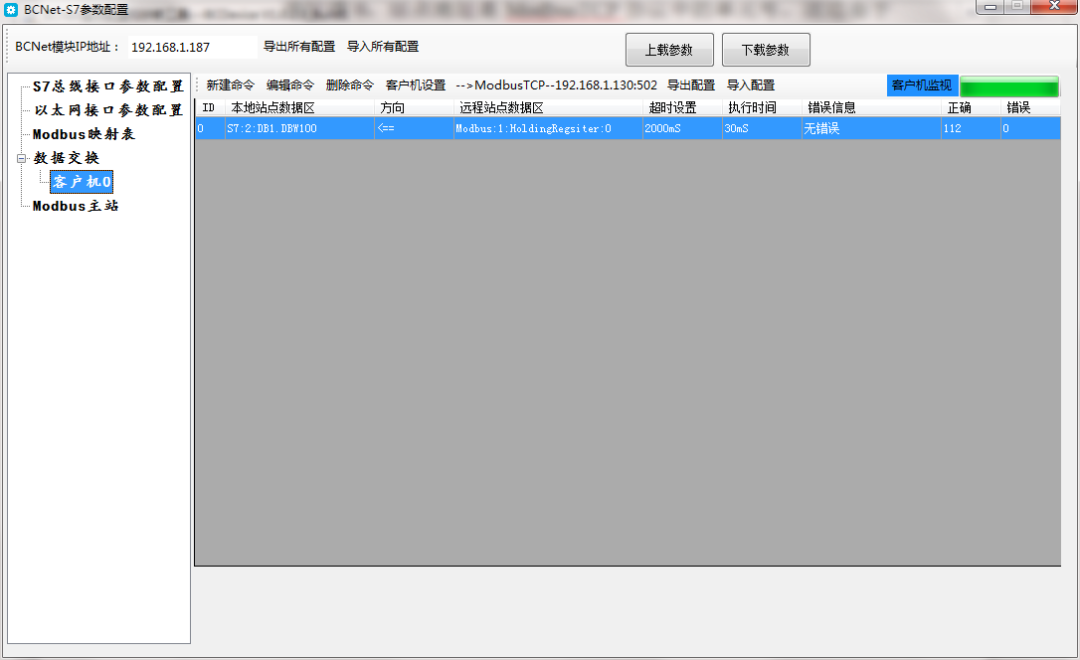

4、客户机监视
三、验证数据交换
1、打开GXWork3变量监视表，对D0进行数据修改为BC12H;

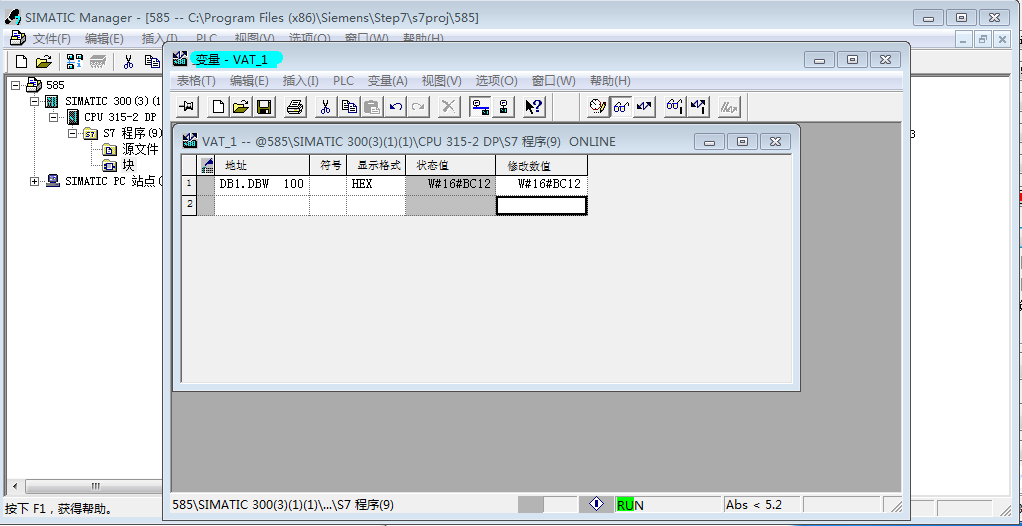

2、打开SIMATICManager变量表，对进行数据监视，值为BC12H；
注：BCNet-S7300Plus直通型，扩展的九针母口，支持MPI/DP通讯功能，可以连接触摸屏和西门子主站。BCNet-S7300Plus桥接型，扩展的九针母口，支持ModbusRTU的主从站功能，相当于西门子以太网模块CP343+西门子Modbus主从模块CP341的功能组合。两个型号的模块，以太网网口的功能完全一致。
“本资料由无锡市北辰自动化技术有限公司提供”
