松下ControlFPWINPro7编程软件使用简介
一、松下ControlFPWINPro7编程软件程序块（POU）的种类
Pro7编程软件程序块（POU）的种类与其他支持IEC61131-3标准的编程软件一样，分为程序、功能（FUN）、功能块（FB）三大类。程序可以分配到任务中，作为不同的功能任务，有事件中断任务和定时中断任务等。
FB可以代替FUN（也叫FC，功能，函数等），但要慎用，因为特别占内存；FUN占内存较少。

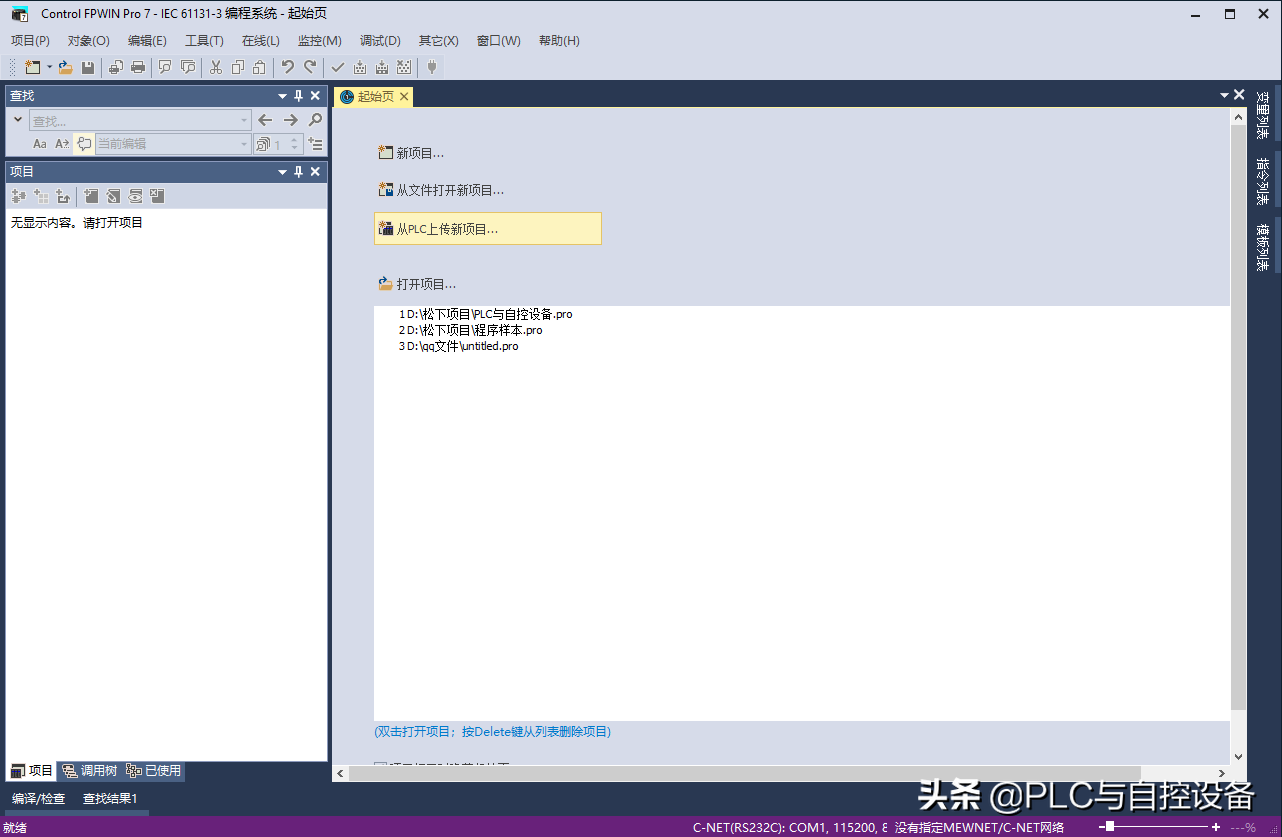

二、松下ControlFPWINPro7编程软件的程序新建、打开和上传
三、松下ControlFPWINPro7编程软件选项设置
1、在“其他”菜单中，有个“选项”，打开它进行软件设置。

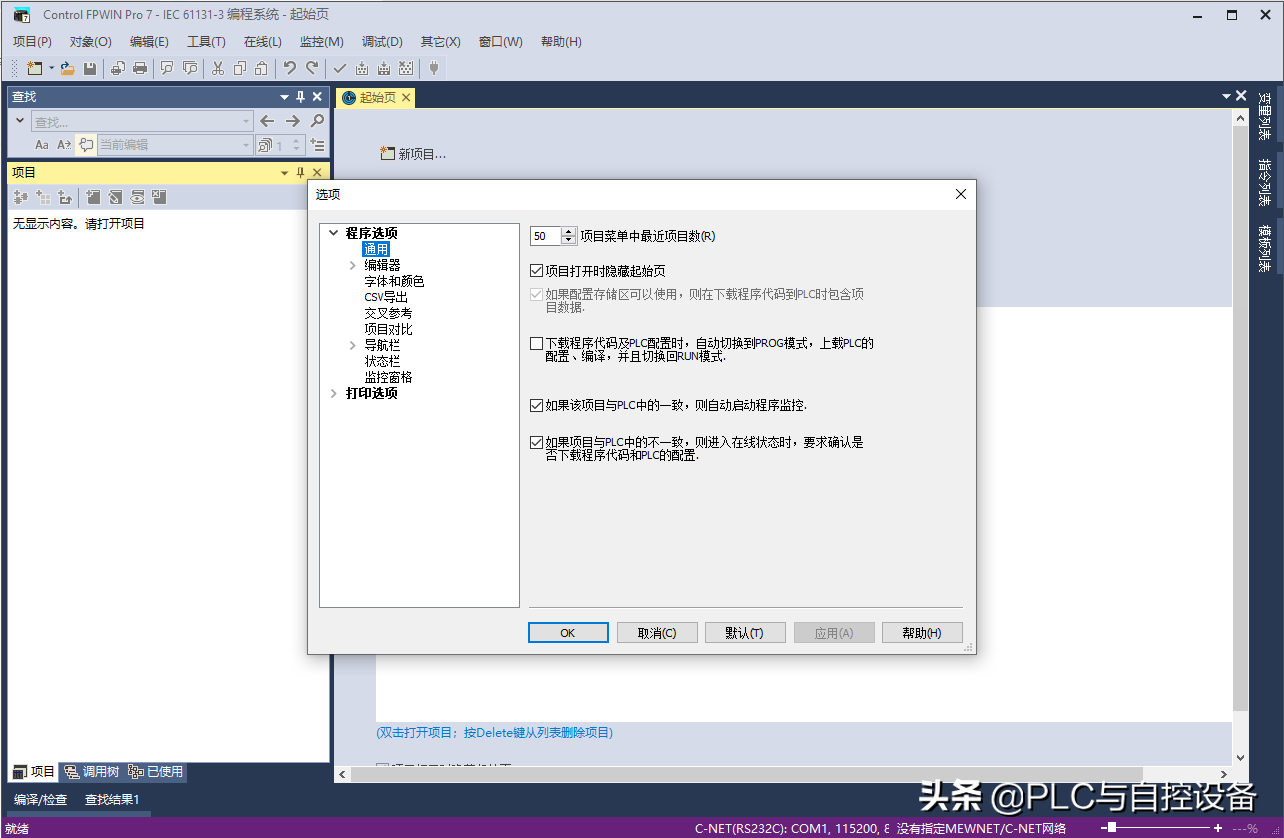

在“通用”设置里，有个阴影的“√”，在以前的老版本是没有的，如果不打上它，软件上载的PLC程序会是乱码。

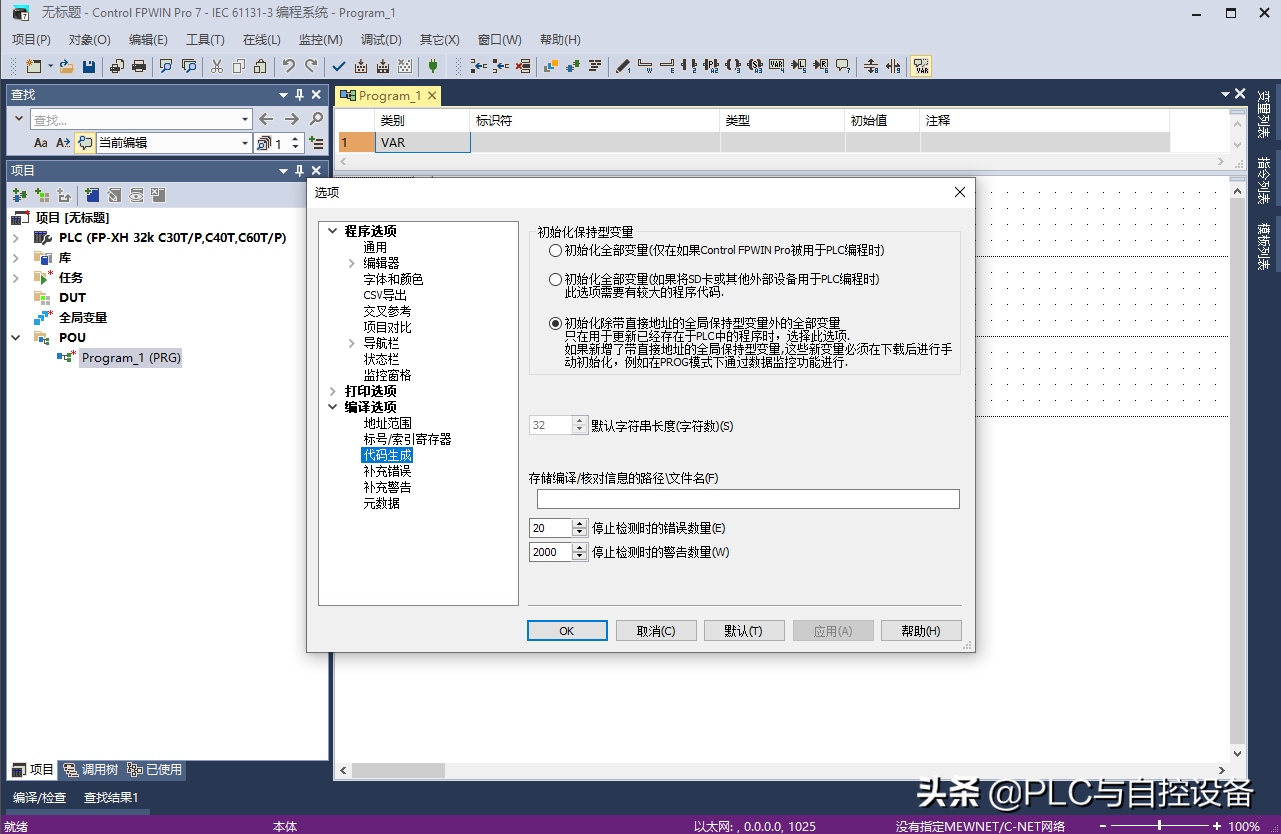

2、在“代码生成”设置里，“初始化保持变量”的选项系统默认是第一个，一般选择第三个比较好。下面两个数量中，“停止检测时的警告数量”可以适当修改大一点，警告不影响PLC正常使用的，只是系统的建议。
四、松下ControlFPWINPro7编程软件系统寄存器设置

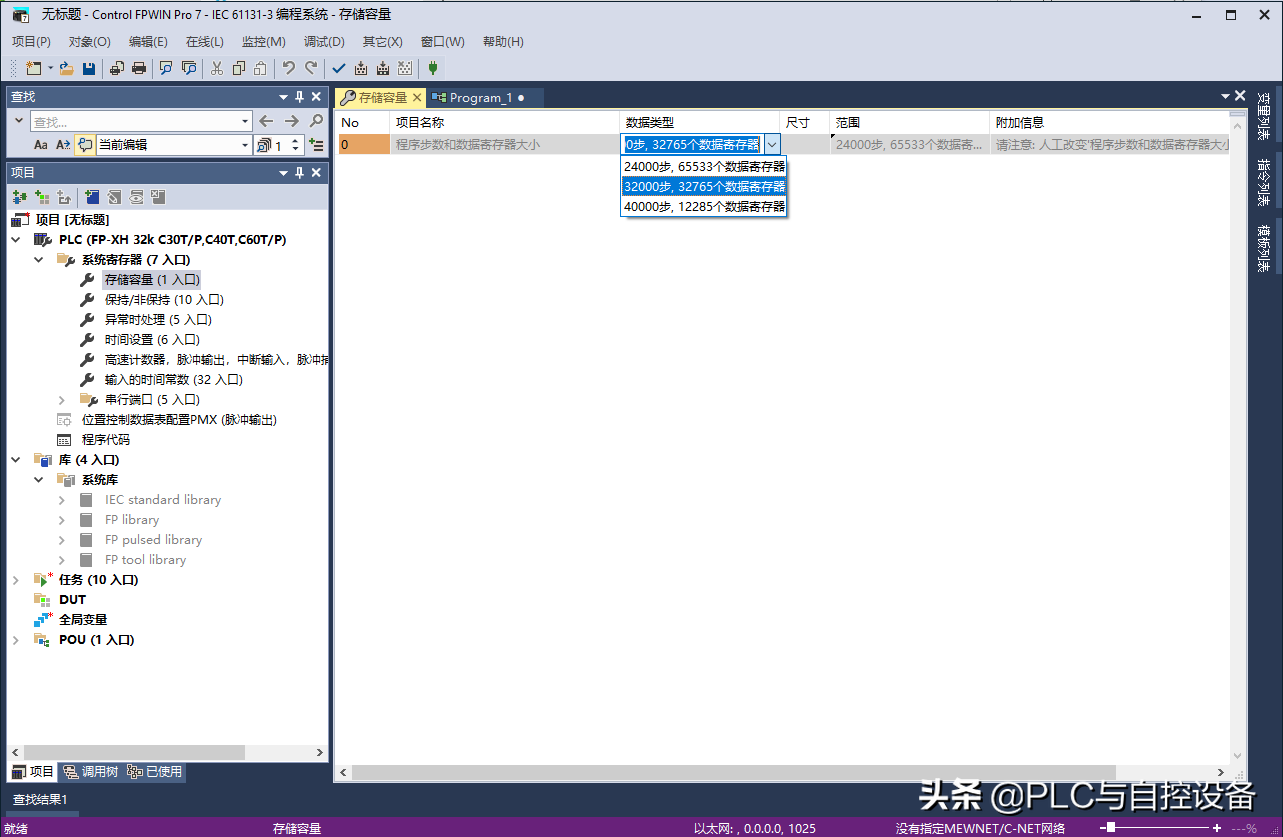

1、“存储容量”的设置，这里有三个选项“24K步，65533个寄存器”、“32K步，32765个寄存器”、“40K步，12285个寄存器”综合实际项目的大小来考虑，一般选择第二个就可以了。

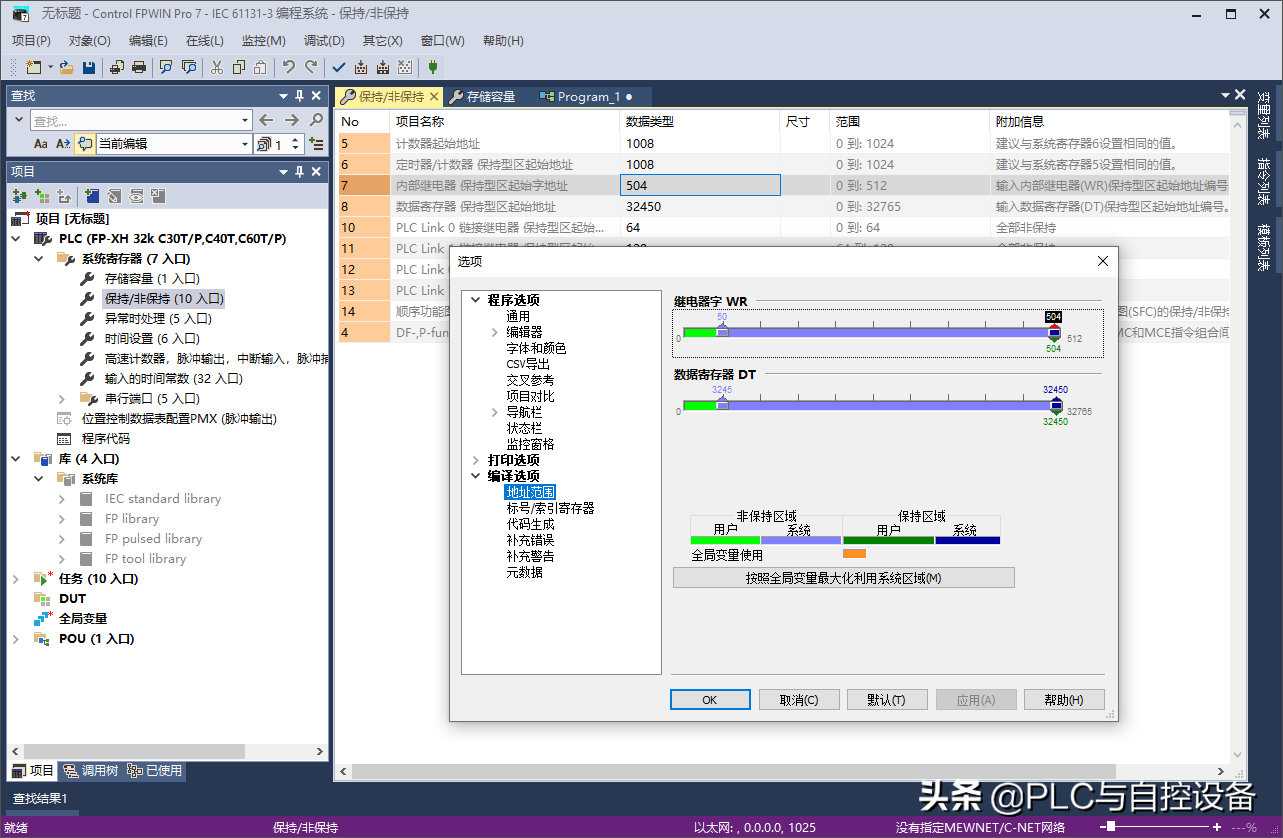

2、设置“保持/非保持”的内部继电器、寄存器数量，系统默认的不用装电池保持区数量较少，用户调整的保持区数量较多但要加装电池。

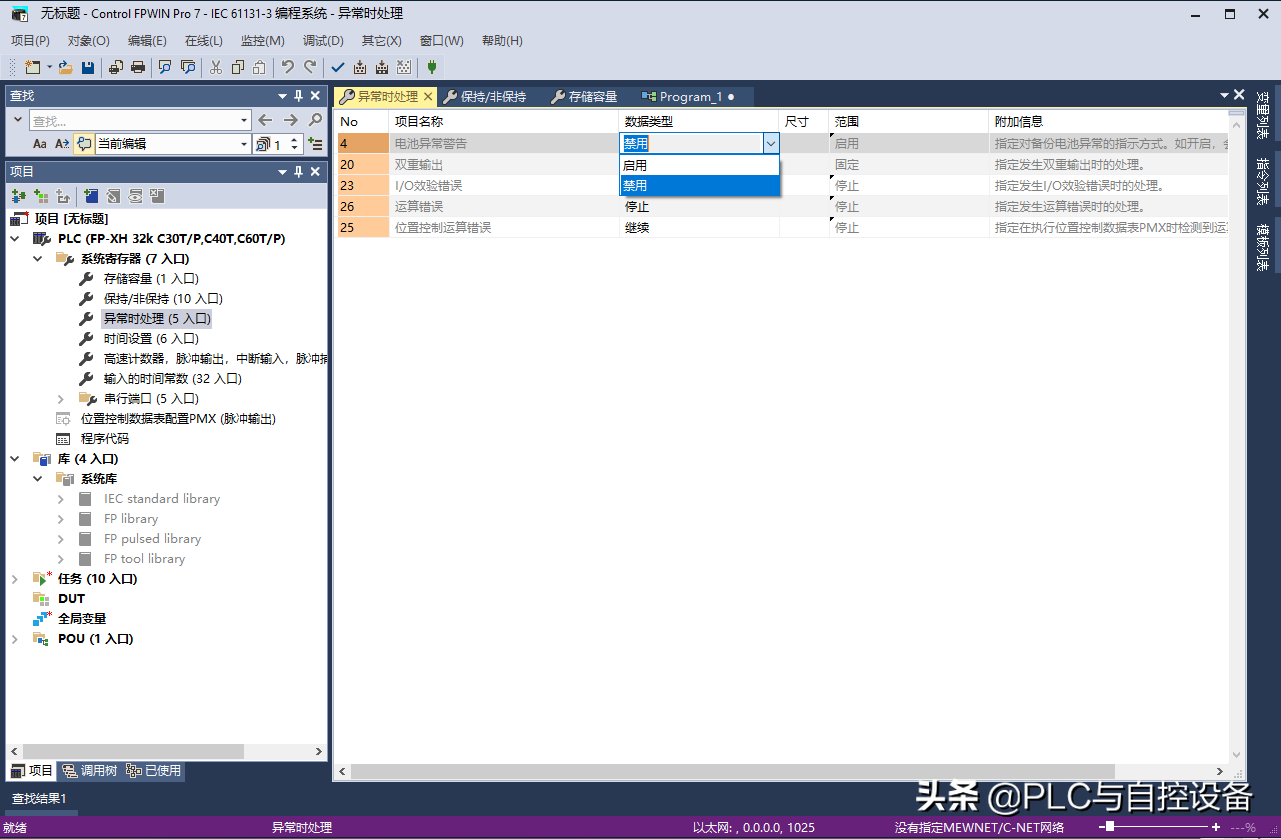

3、设置“异常时的处理”，有需要可以设置，一般为系统默认。

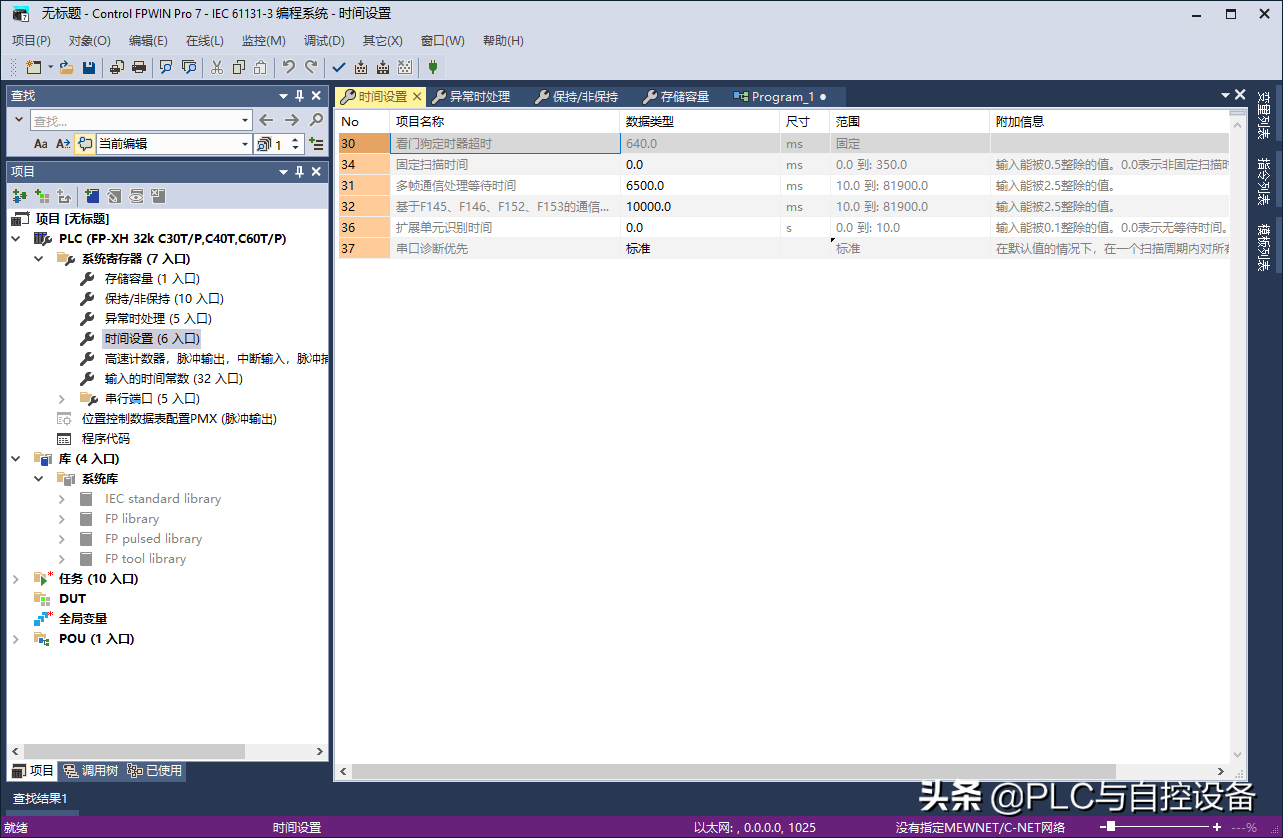

4、“时间设置”，有需要可以设置，一般为系统默认。

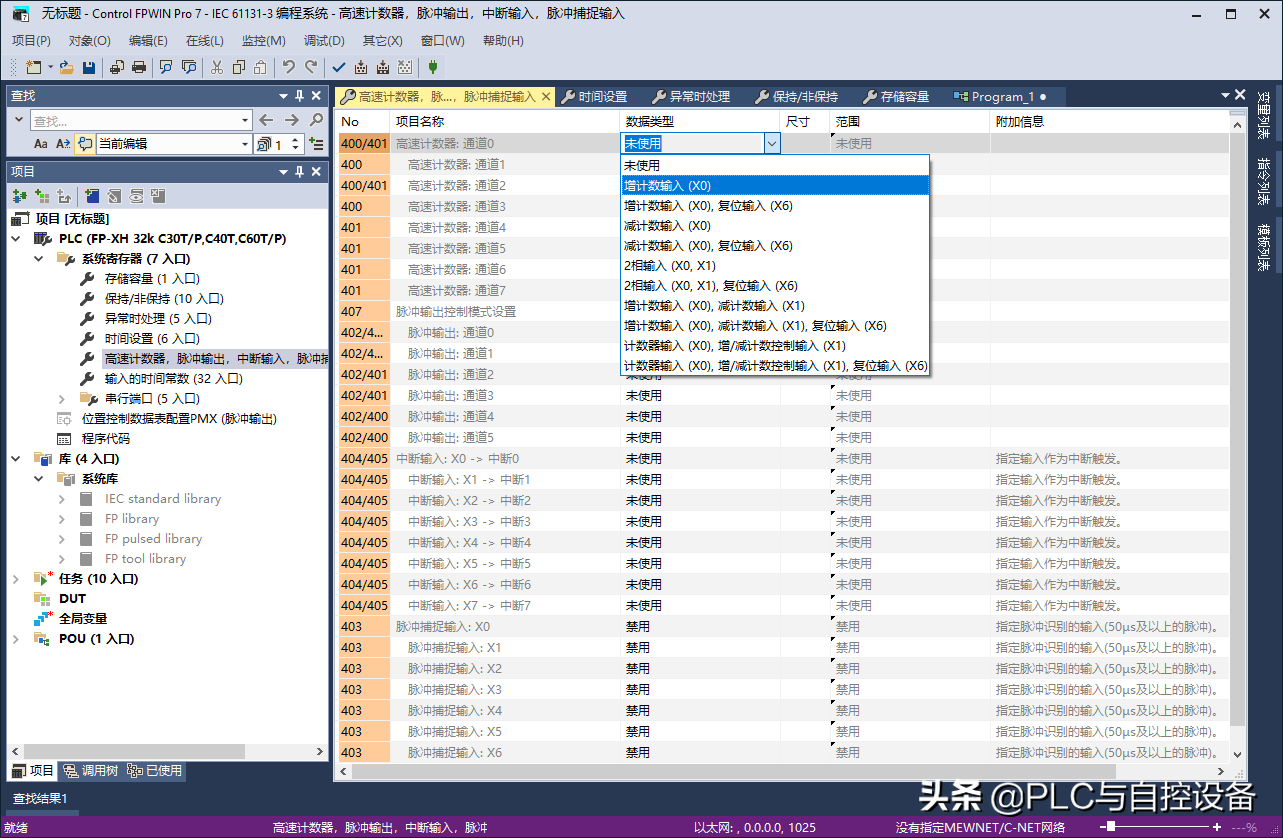

5、“高数计数器”、“脉冲输出”、“中断输入”、“脉冲捕捉输入”的设置，使用时设置相关参数。
五、松下ControlFPWINPro7编程软件串行端口设置

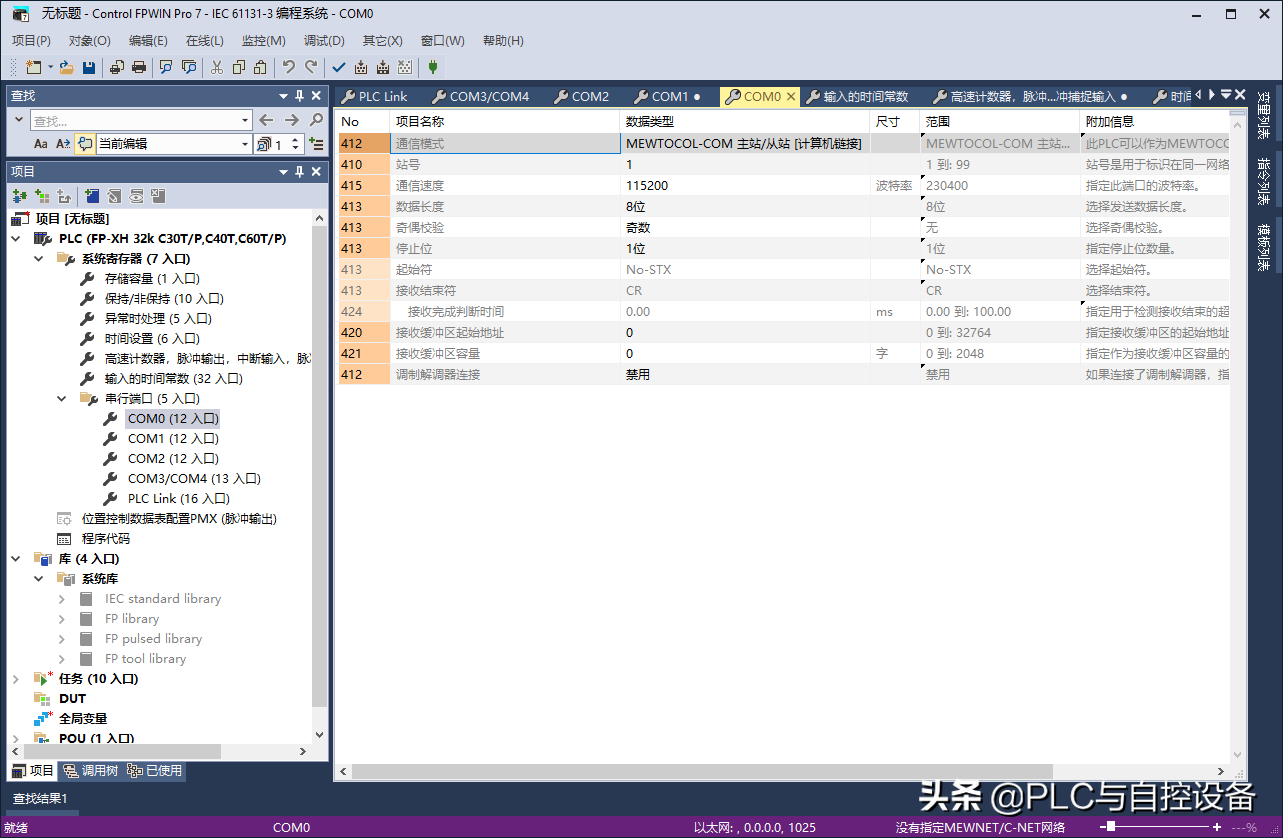

1、COM0默认为系统参数，一般与触摸屏连接。
2、COM1可设置为“PLC链接(MEWNET-W0)”，控制器与控制器（两台松下PLC）之间的连接用这个通信模式。
3、COM2可设置为“程序控制[通用通信]”，与自由通信协议（无协议）设备通信。

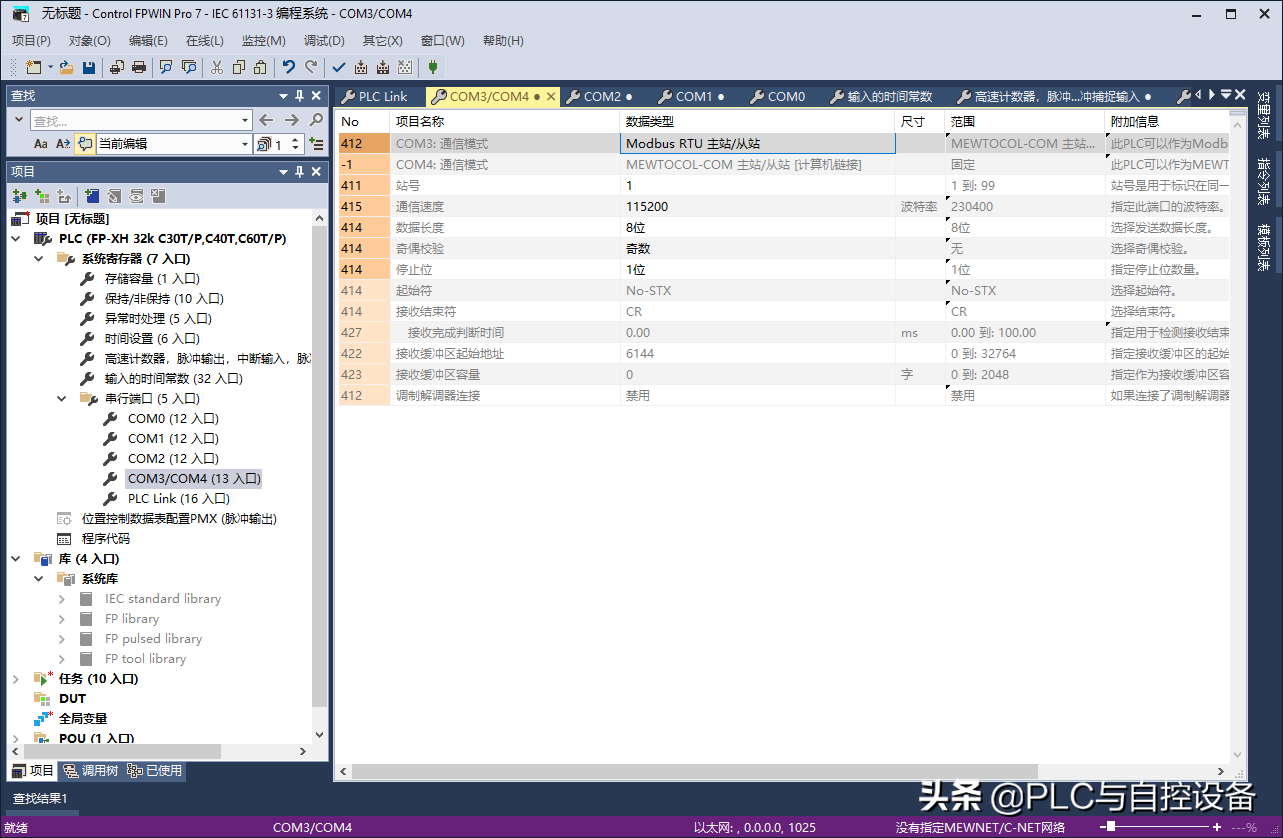

3、COM3可设置为“ModbusRTU主站/从站”，与MODBUS通信协议设备通信。
六，库操作
安装/创建库可以在“库”项目中右击创建，也可以在“POU”项目中右击创建。

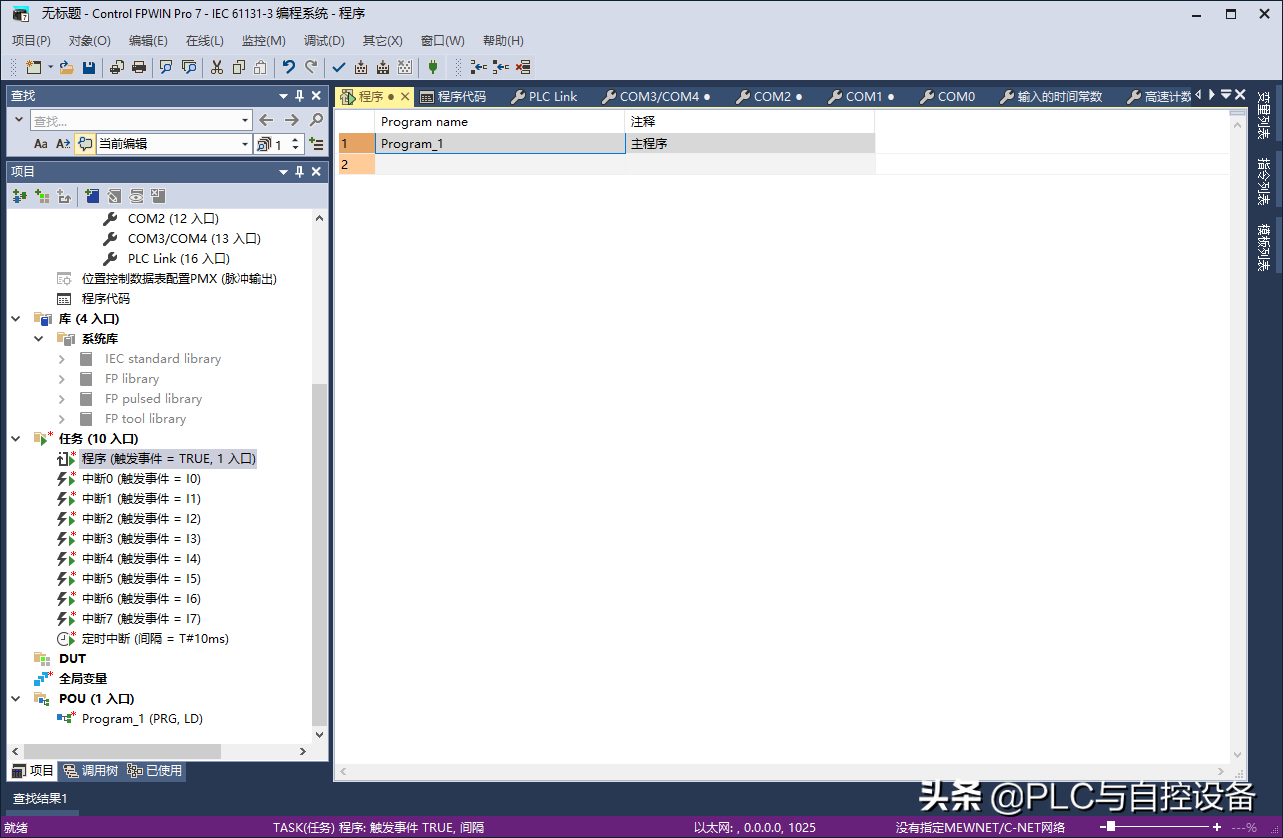

七、任务
只有安排了任务的程序才会被PLC执行。
八、DUT（结构体）

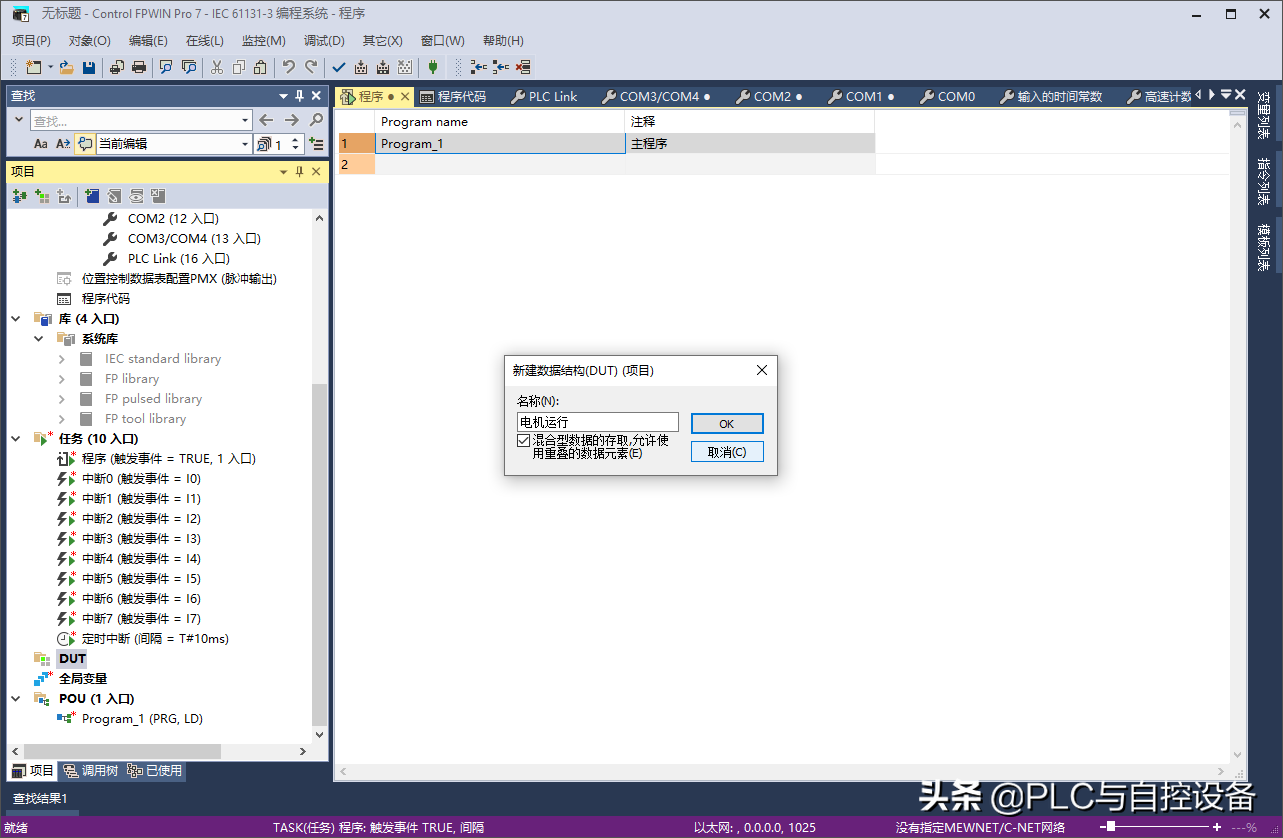

这是一个结构体的数据类型，右击“DUT”项目，即可新建一个“DUT”。
双击建立的DUT项目，可以创建DUT的元素。
结构体可以节省变量，减少编程工作量。
