操作工具
操作系统：Windows10
AutoCAD版本：2020
步骤

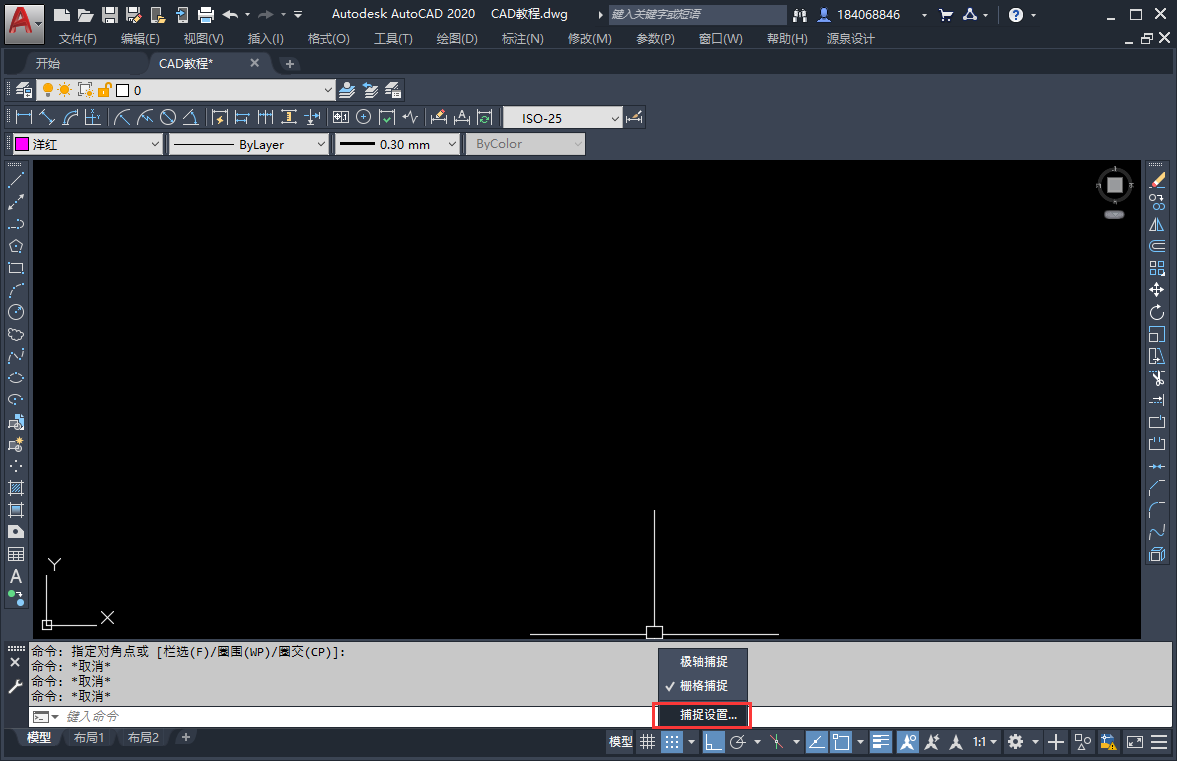

1.首先打开CAD，把工作空间切换到AutoCAD经典模式，借助着在右下方状态栏找到“捕捉模式F9”。
“捕捉”模式

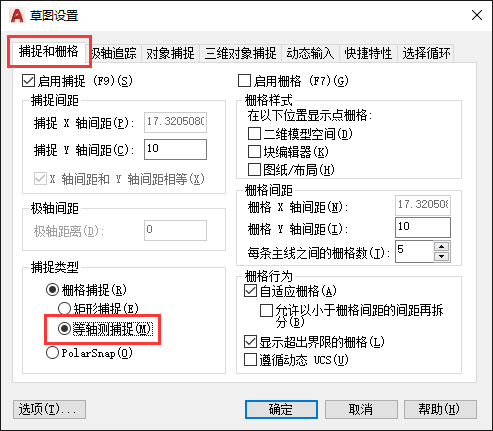

3.在弹出的“草图设置”对话框中选择“捕捉和栅格-捕捉类型-等轴测捕捉”，把“矩形捕捉”取消掉。
“草图设置”对话框

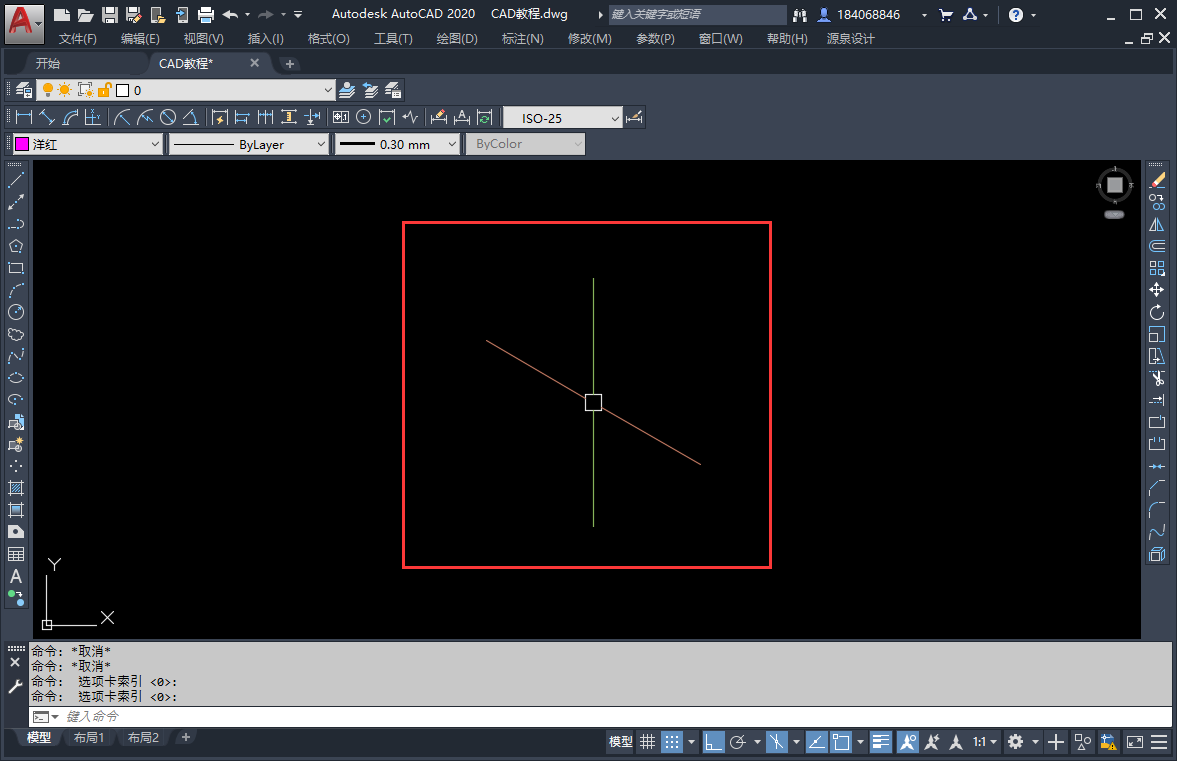

4.此时绘图区的“十字光标”变成了“红绿色的图标”了，就说明可以绘制轴侧图了。
红绿色图标

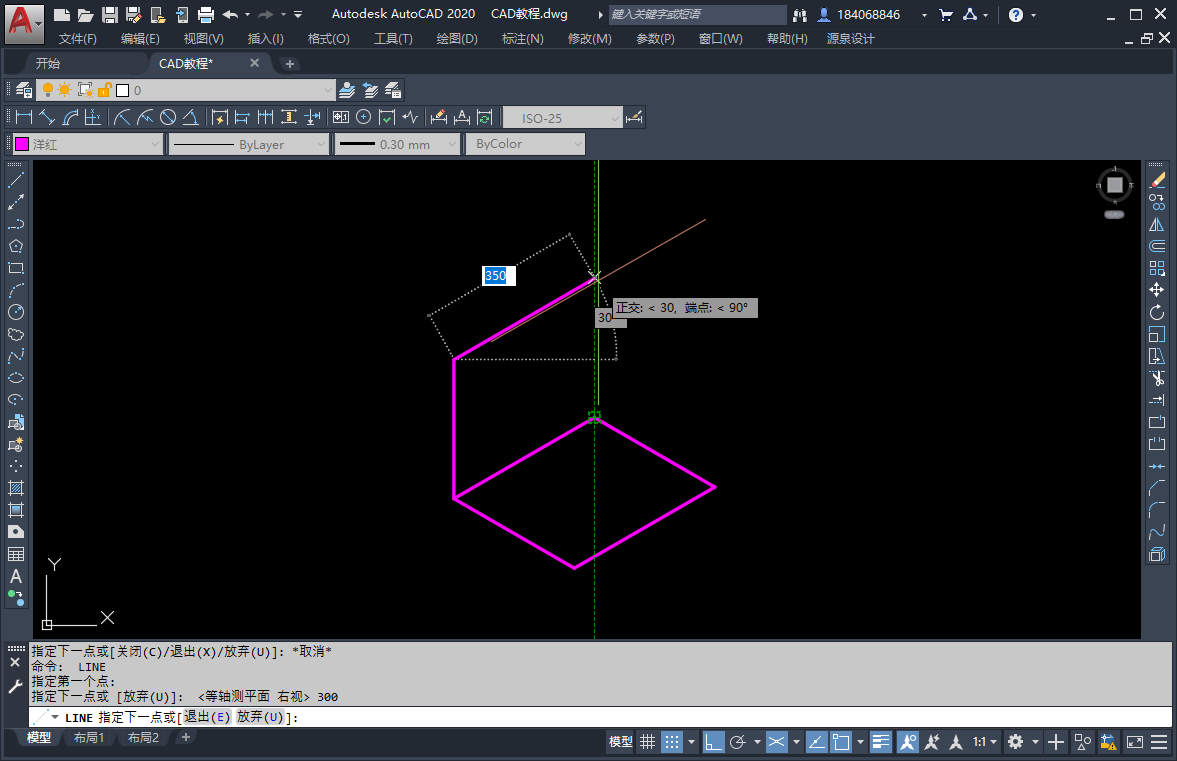

5.选择直线工具，按F5键可以改变轴测的方向。
绘制图形
6.在轴测模式下画轴测圆可以使用EL再输入i以起点为圆心绘制轴测圆。

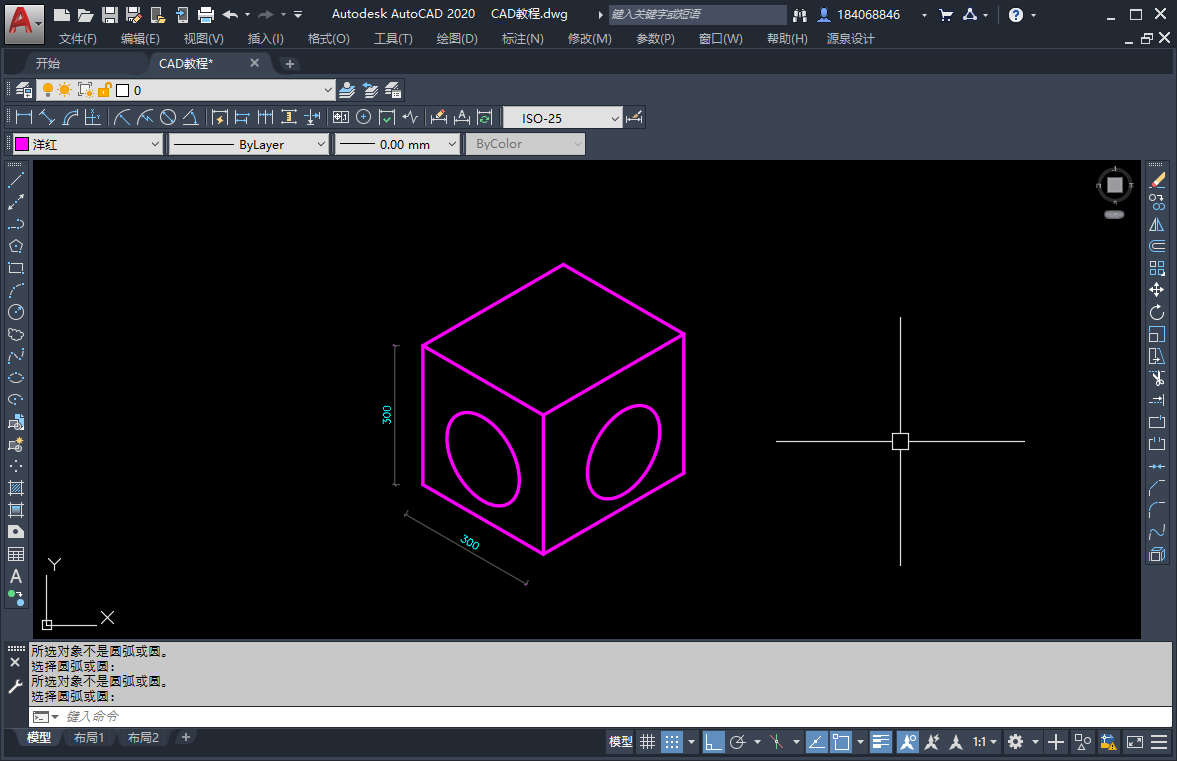

绘制完成
