前面的文章我们曾介绍过西门子的S7-1200系列小型PLC。S7-1200系列CPU模块将微处理器、输出/输出电路、高速计数器、模拟量输入及Profinet通信集成到了一个模块中，并且可支8个信号模块（SM）、3个通信模块（CM）及1个信号板（SB）的扩展；在编程方面支持西门子博途（TIAPortal）集成开发环境，支持LAD、FBD和SCL三种语言；在价格方面比中大型的S7-300/400、1500系列有很大的优势，是小型自动化系统开发非常不错的选择。如果你对S7-1200感兴趣，可以看看以前我写的文章。比如：S7-1200硬件篇之重新认识CPU（温馨提示：更多S7-1200系列文章可以去官网查看）。
今天我们要谈的，是西门子的另一款小型PLC产品——S7-200Smart系列（以下简称Smart系列）。
Smart系列PLC是西门子公司经过大量调研，为中国小型自动化市场量身打造的一款PLC产品。与西门子S7-1200系列相比，Smart系列不支持博途开发环境（使用STEP7-MicroWINSMART编程）、不支持Profinet通信（但支持Profibus）；最多能扩展6个信号模块（EM）和1个信号板（SB）。在性能方面的确不如S7-1200系列，不过Smart系列比1200系列还要便宜，也有与之配套的HMI显示设备（SmartLine系列）、支持伺服/变频器驱动，性价比很高。Smart系列稳定可靠，价格便宜，在那些只需要较少的IO点数、没有太多通信要求、希望控制成本的场合，Smart系列PLC是个很不错的选择。
Smart系列CPU可以分为两大类：紧凑型(Compact)和标准型(Standard)。与标准型CPU相比，紧凑型CPU没有以太网接口、不支持MicroSD卡、不支持信号板（SignalBoard）、不支持扩展信号模块（ExpansionModule），仅能使用RS485接口进行编程，仅支持RS485的HMI（紧凑型CPU不支持的东西还是挺多的，不太建议使用紧凑型，除非你成本控制要求特别严）。
标准型CPU有一个以太网网口、支持MicroSD卡、支持信号板、支持扩展信号模块、支持实时时钟和数据日志，可以用以太网进行编程，可以连接以太网的HMI设备（除了不支持Profinet，其它功能还是蛮多滴）。
Smart系列CPU按照IO点数可以分为20点、30点、40点和60点，按照输出方式可以分为继电器输出型(R)和晶体管输出型(T)。
下面这张图是Smart系列PLC的CPU模块——CPUSR40：
Smart系列CPU的命名遵循如下规则:
比如上图中的"CPUSR40"：大写字母"S"是"Stardard"的缩写，表示该产品是标准型；字母"R"是"Relay"的缩写，表示其输出方式为继电器，供电方式为交流电（AC）；数字"40"表示其IO点数的总数为40个，输入/输出点的比例为3比2，因此该模块有24个输入点，16个输出点；
晶体管输出类型以字母"T"表示，比如"CPUST40"，字母"T"是"Transistor"的缩写，表示该产品为直流电源供电/晶体管输出型；
紧凑型CPU，其名称用"C"表示，比如"CPUCR60s"：大写字母"C"是"Compact"的缩写，表示紧凑型；字母"R"是Relay的缩写，表示该产品为交流电供电/继电器输出型；末尾的小写"s"是"串口（serial）"的意思，表示该产品仅支持串口下载；

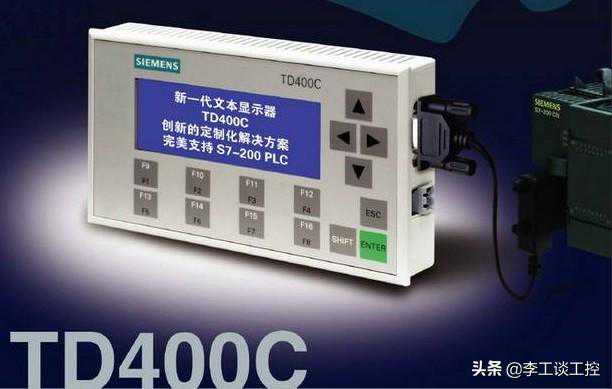

对于Smart系列紧凑型的产品，可以使用TD400C作为人机界面。TD400C使用RS485与Smart系列进行通信，仅支持文本显示，如下图：

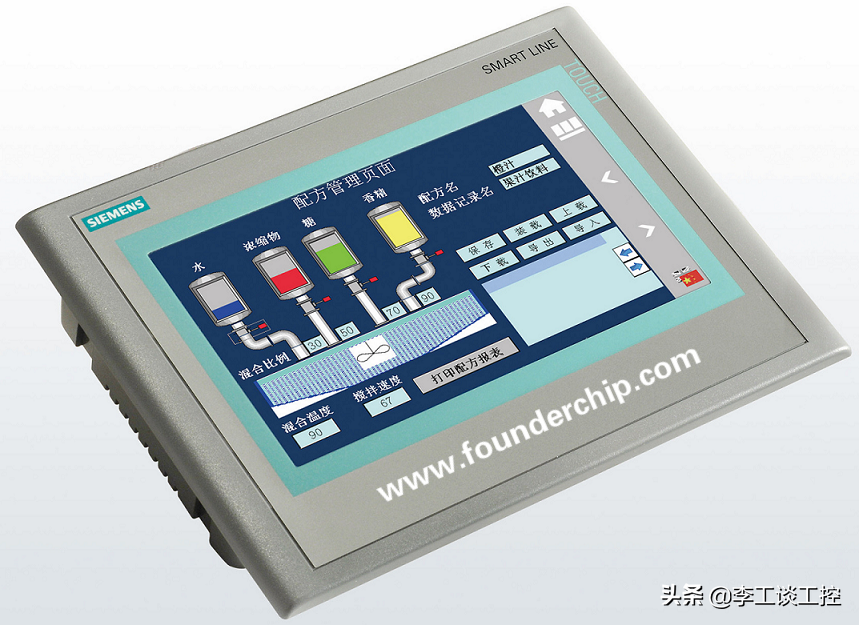

对于Smart的标准型产品，可以使用SmartLine系列触摸屏作为人机界面。SmartLine系列触摸屏包括7寸(800×480)和10寸(1024×600)两种，集成以太网口，可以与Smart标准型PLC进行通讯；支持ModbusRTU协议；支持图片显示，可用WinCCFlexibleSMART进行组态，如下图：

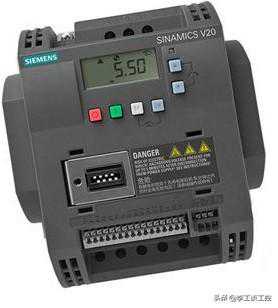

Smart系列PLC支持SINAMICSV20系列变频器和V90系列伺服驱动系统，这方面我们以后慢慢聊。
关于S7-200Smart系列PLC就先聊到这里，后续会聊到CPU模块、电源模块、扩展模块、变频驱动及编程等。如果你喜欢这篇文章，可以去官网（）下载本文PDF版本。
