EDIFIER漫步者创立于1996年，多年来持续专注于音频技术的研究开发与产品应用，从早期的桌面音箱到有线耳机，再到目前热门的TWS耳机，漫步者已发展成为专业多媒体音响和家用音响、个人蓝牙音箱、蓝牙耳机等音频产品的知名品牌。
漫步者W820NB是其旗下一款热销的头戴式降噪耳机产品，外观上采用了契合人体工学的轻量化设计，提供轻盈舒适的佩戴体验；配置上，采用混合降噪技术，支持主动降噪/环境声监听模式；搭载深度神经网络通话降噪技术，提供清晰流畅的通话；还支持低延时游戏模式，拥有29h（降噪开）/49h（降噪关）的续航。
我爱音频网此前拆解过漫步者NeoBudsS、NeoBudsPro、LolliPodsPro、FunBuds、TWSNB2降噪耳机；与冇心联合产品漫步者TO-U2、漫步者MiniBuds；漫步者HECATEGM45、HECATEGM4MINI游戏耳机；漫步者DreamPodsAI骨传导通话降噪耳机；声迈系列X6、X5、X3真无线耳机；漫步者辅听1号助听/辅听耳机，以及10款其他的漫步者耳机产品。
一、漫步者W820NB头戴式耳机开箱
漫步者W820NB头戴式耳机包装盒采用了银灰色配色，正面展示有耳机外观设计，“EDIFIER”品牌LOGO和产品名称，以及Hi-ResAUDIO高清音频认证。
包装盒侧边图文展示了产品特点，包括：混合主动降噪、AAC高清解码、环境声监听、游戏模式、DNN通话降噪、49小时续航、轻量化设计、镀钛复合振膜。
包装盒背面展示了产品的多种配色，产品详细功能特点，以及产品参数信息和北京爱德发科技有限公司部分介绍，此款为雅典灰配色。

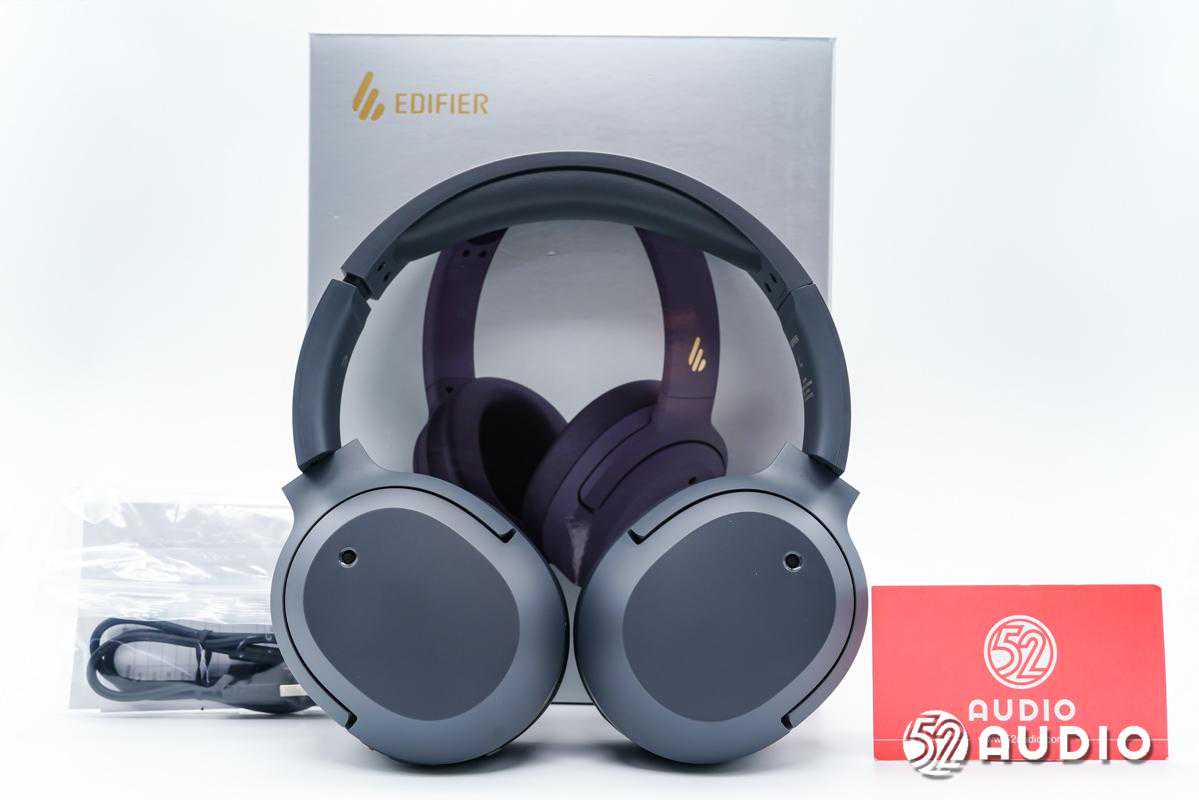

包装盒内部物品有耳机、充电线、产品说明书和保修卡。

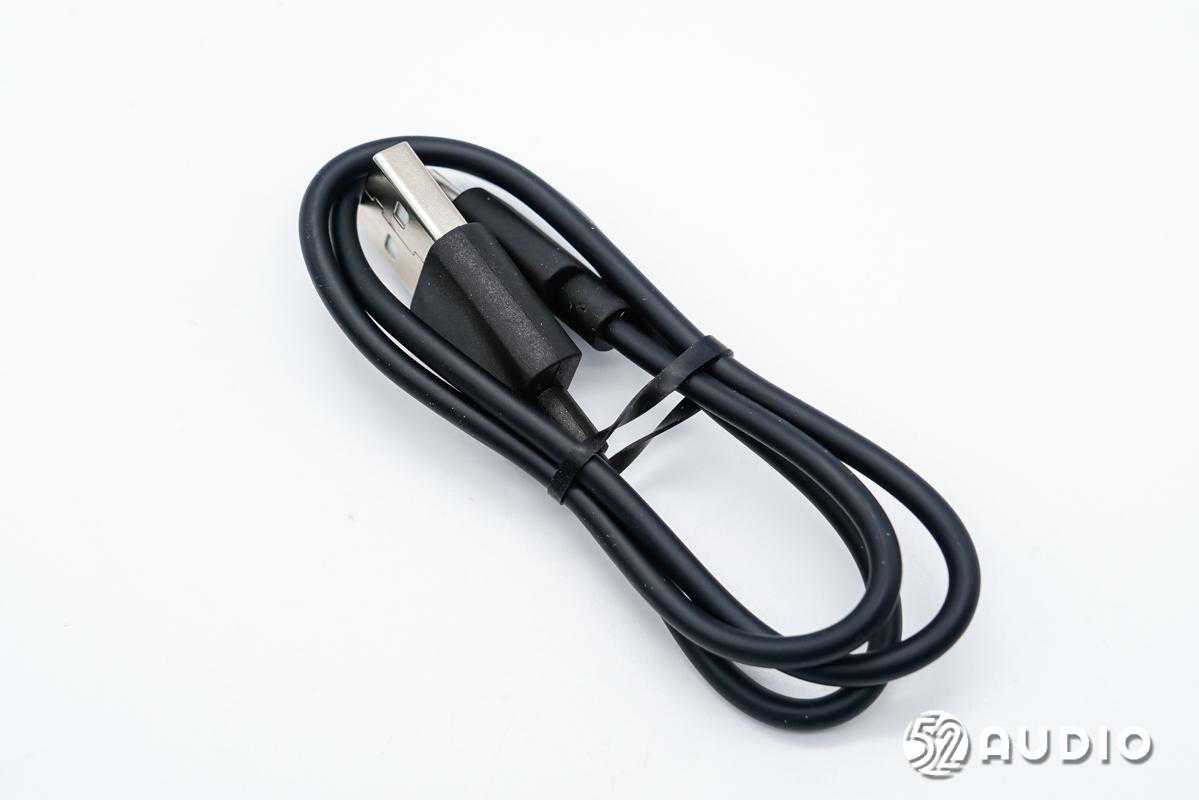

USB-AtoType-C充电线。
漫步者W820NB头戴式耳机外侧外观一览，雅典灰配色，设计简约，头梁与耳壳采用半弧形悬挂衔接。支持90°旋转平放，便于外出携带。

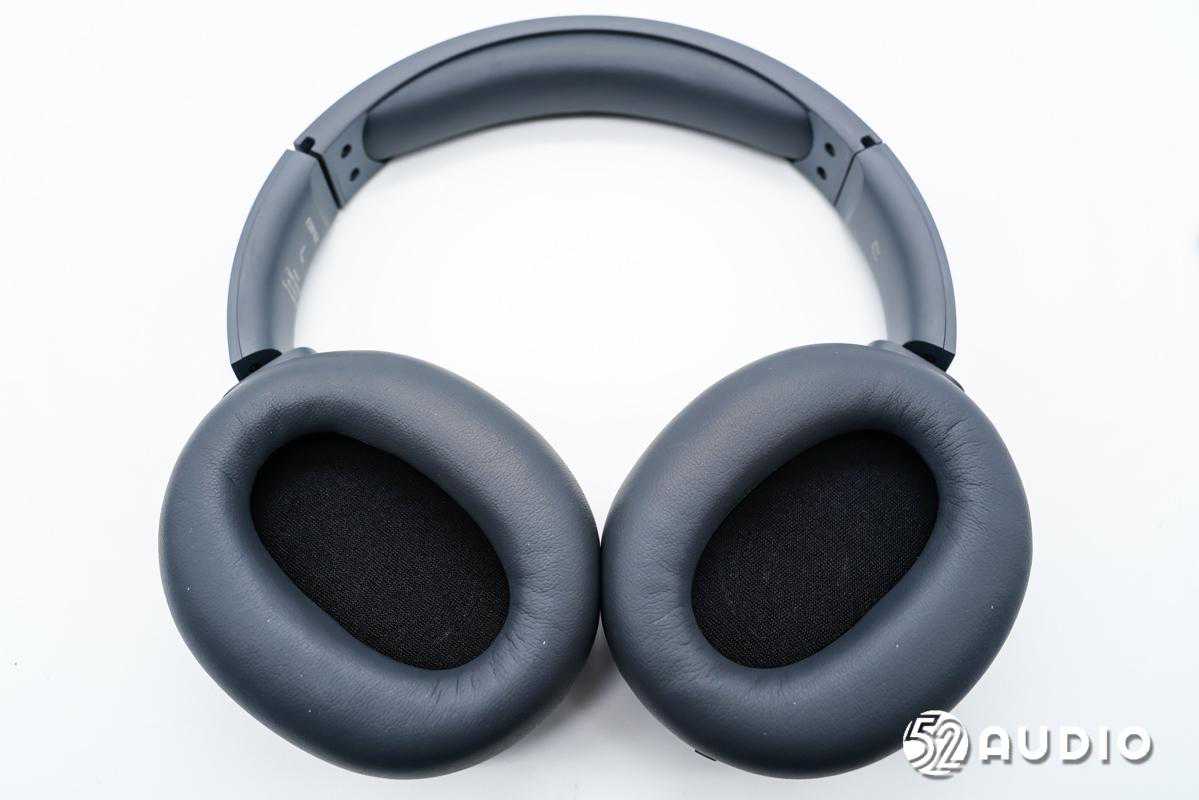

耳机内侧外观一览，头垫与耳罩采用了类皮革材质，内部柔软物填充，分散压力，提升佩戴舒适性。
耳机侧边外观一览。

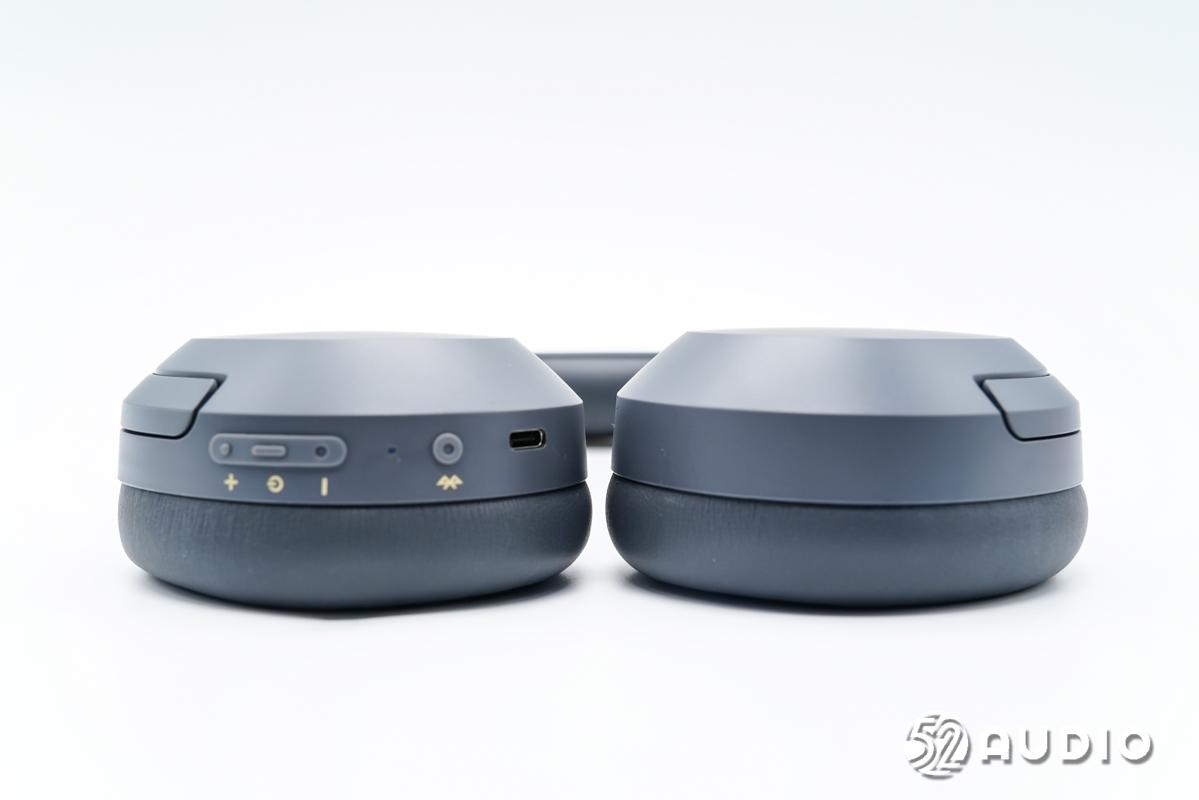

耳机底部外观一览，功能接口和按键均设置在了右侧耳壳上。

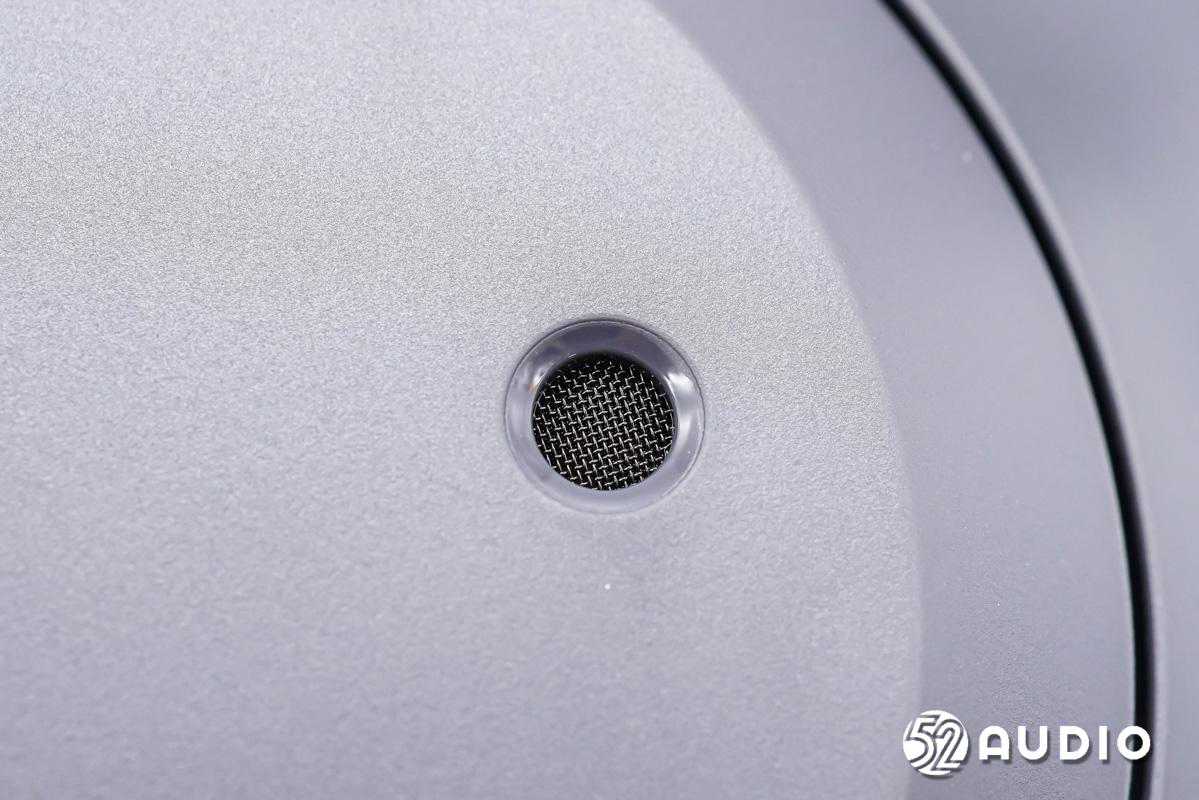

耳壳背部盖板上圆形降噪麦克风拾音孔特写，内部防尘网防护。

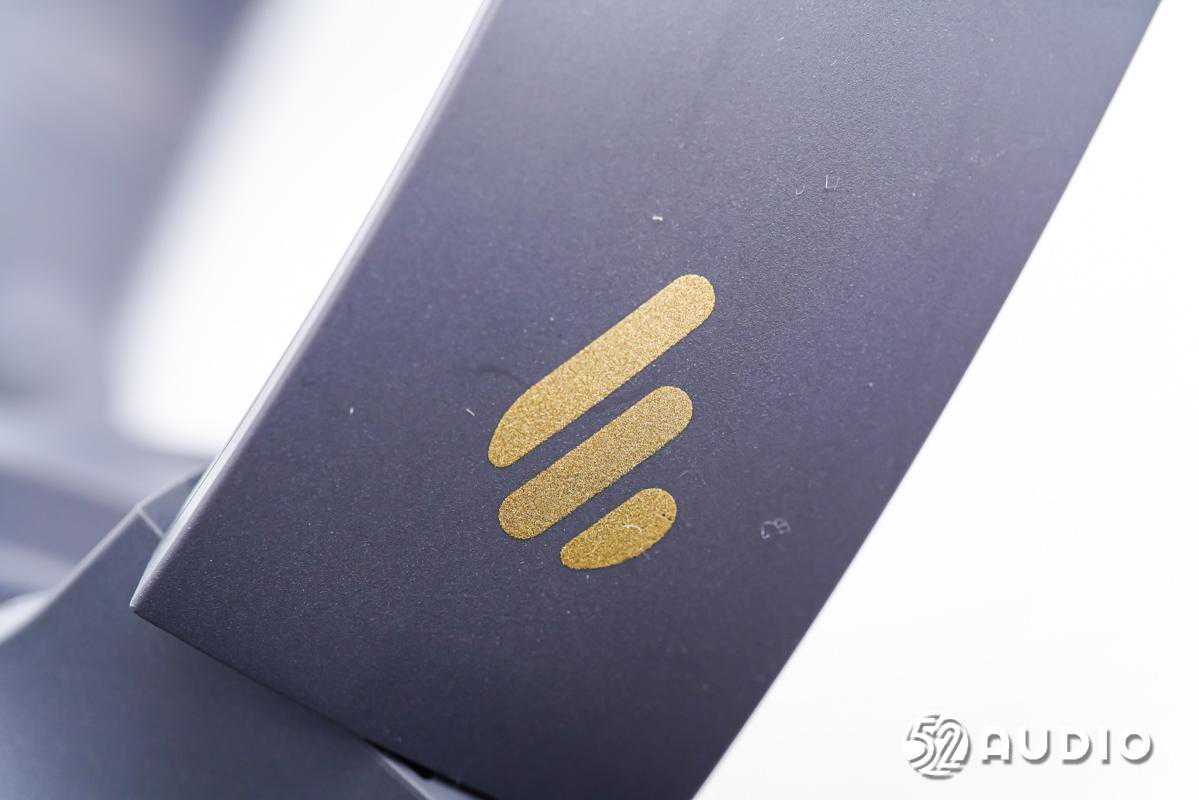

头梁外侧上的金色漫步者品牌LOGO特写。

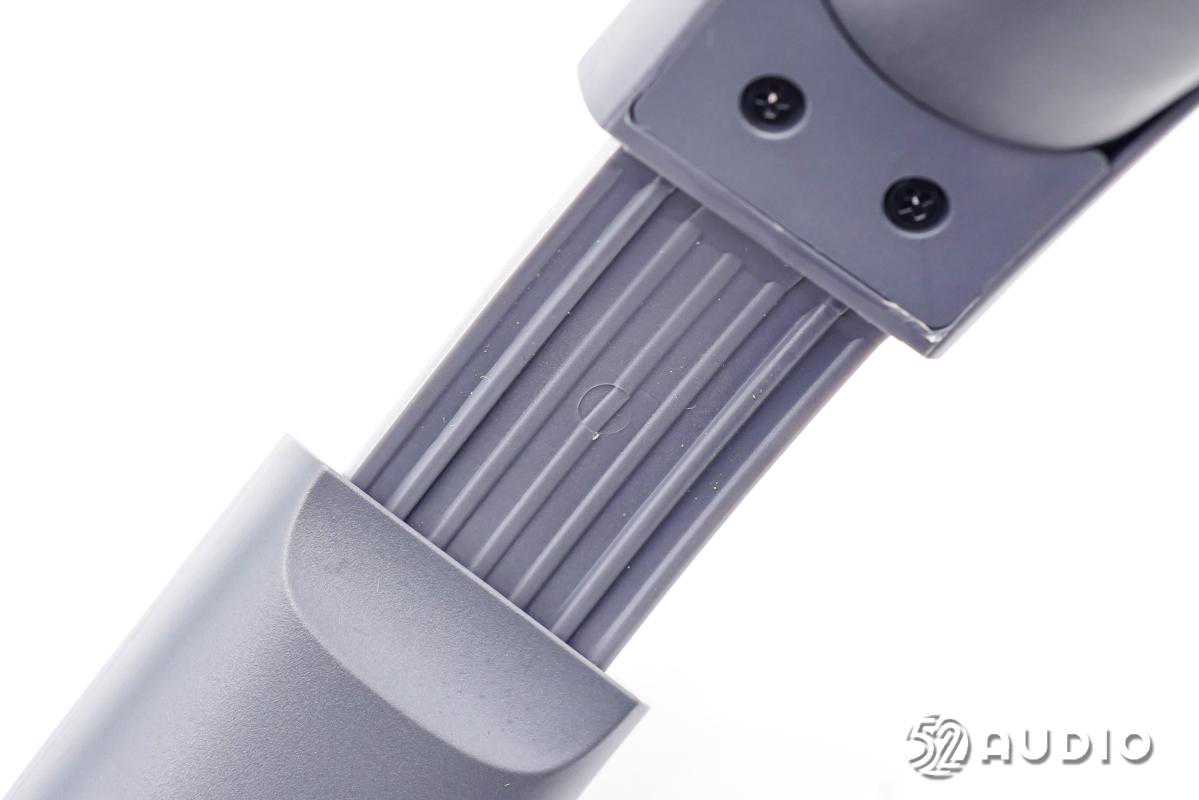

头梁支持伸缩调节尺寸，满足个性化佩戴需求。
头梁内侧丝印有L/R左右标识，产品名称：W820NB，产品型号：EDF200046，输入：5V-1A，CMIITID：2021DP1971。

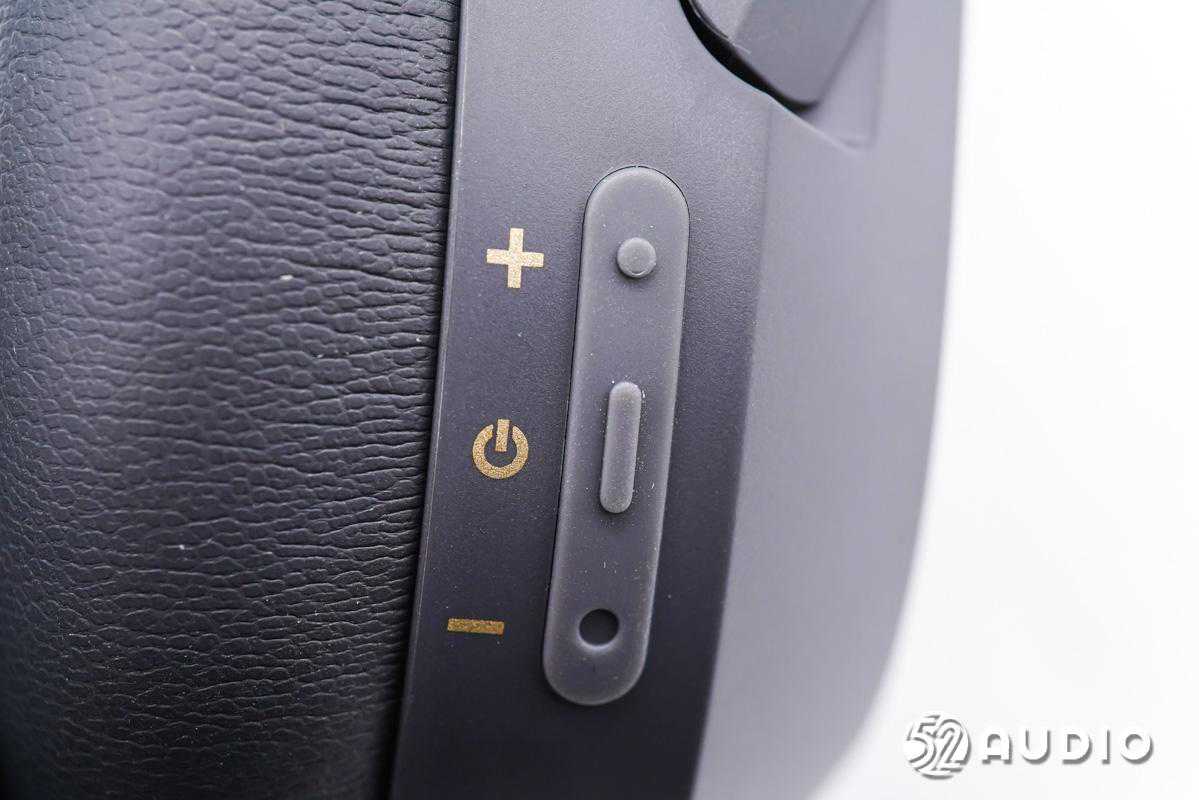

右侧耳壳上的电源键和加、减音量键，支持多功能控制，包括音量加减、上下曲切换、暂停播放、接听挂断、唤醒语音助手等，满足日常使用需求。

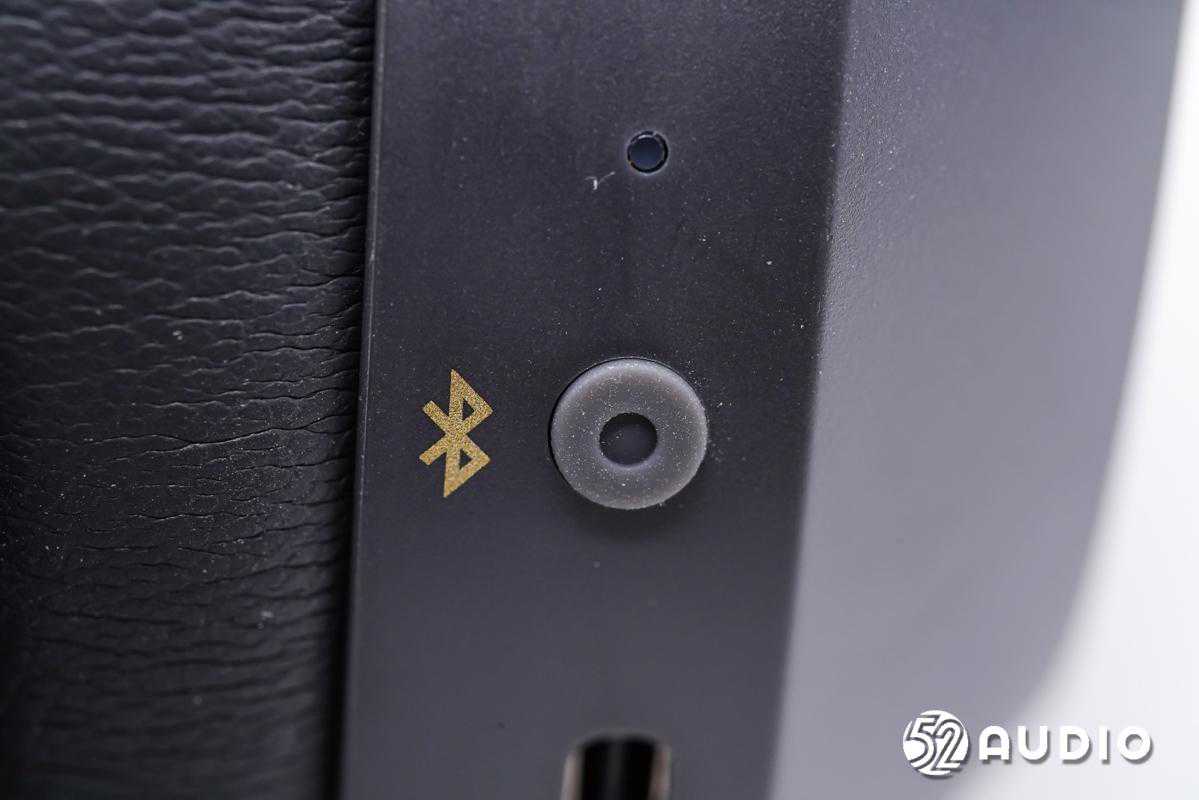

圆形多功能按键特写，用于蓝牙配对连接，降噪模式和游戏模式切换。

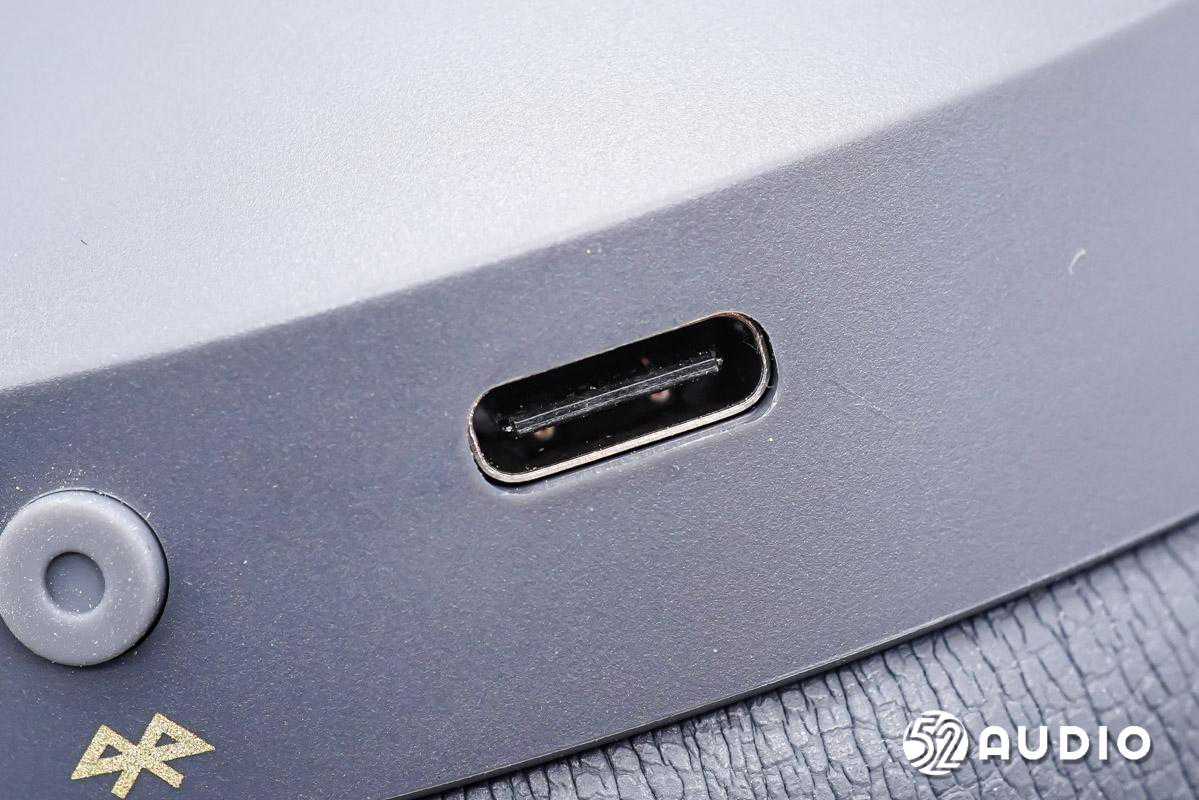

Type-C充电接口特写。

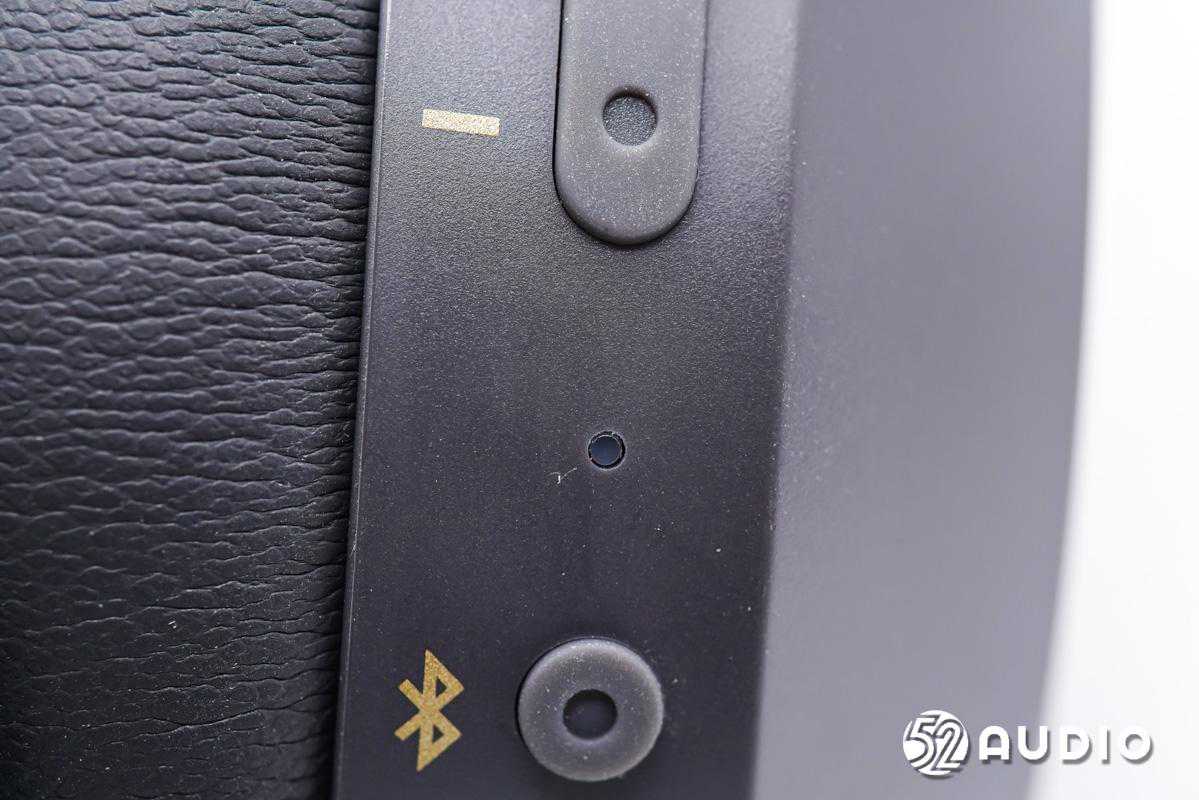

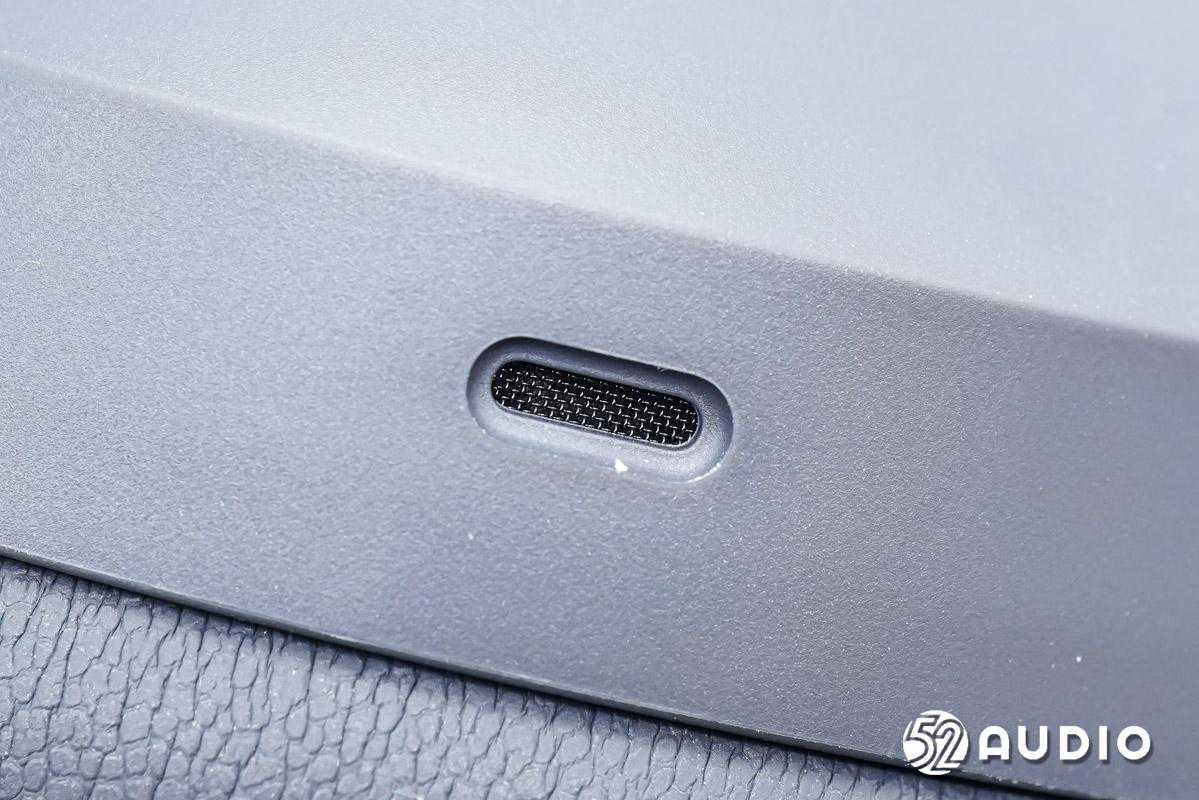

相较于左侧，右侧耳机壳底部还设置有一颗通话拾音麦克风开孔。

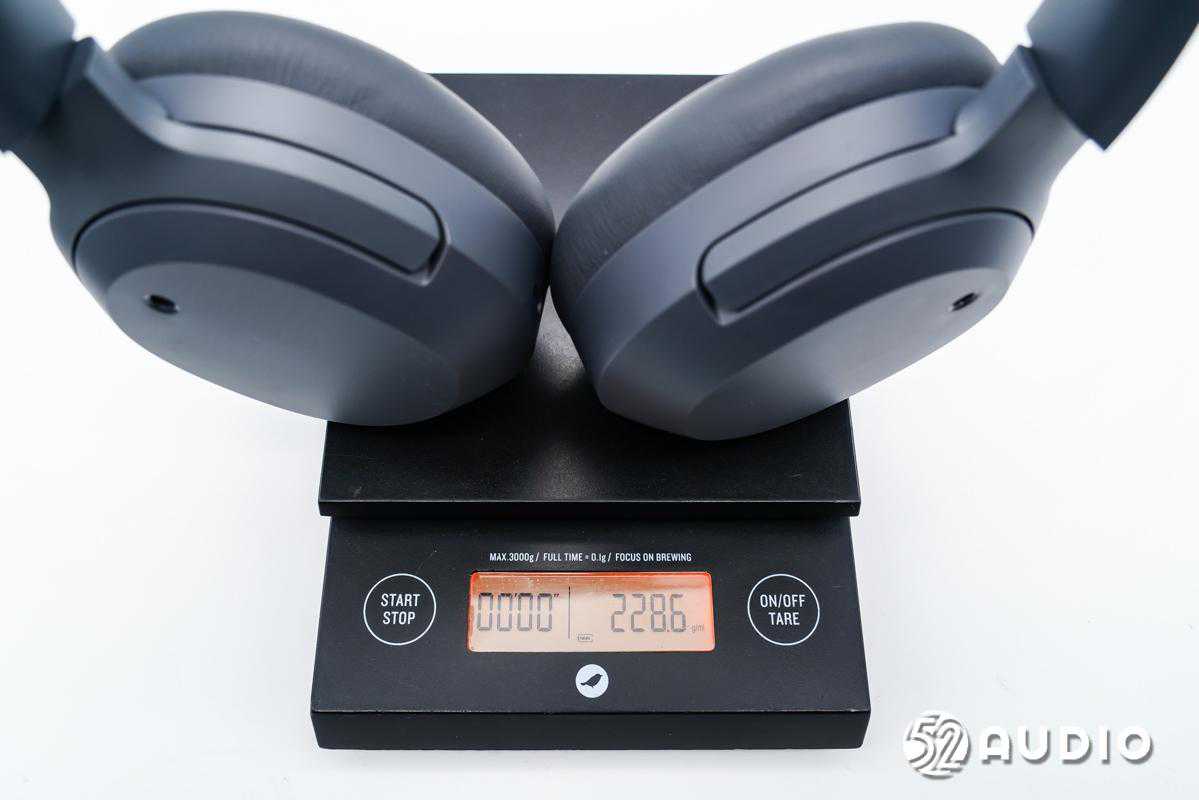

经过我爱音频网实测，EDIFIER漫步者W820NB头戴式降噪耳机重量约为228.6g。

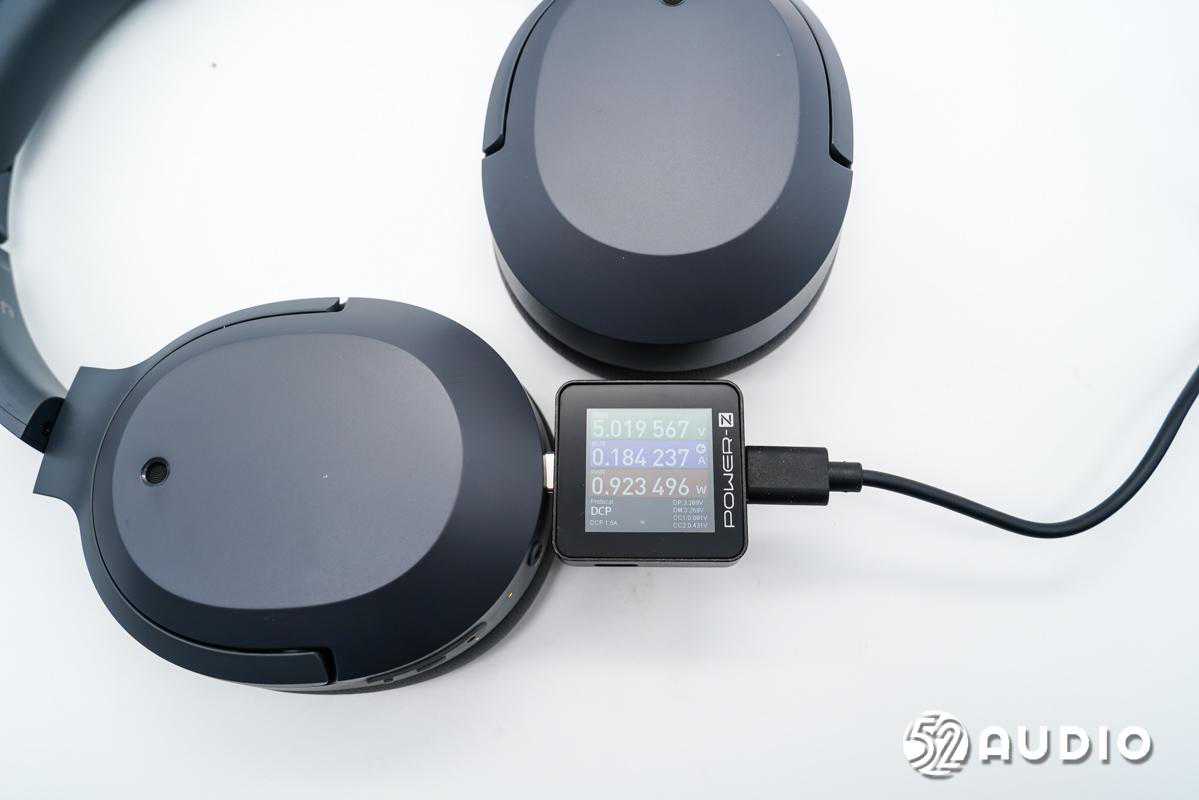

我爱音频网采用CHARGERLABPOWER-ZKM002C对EDIFIER漫步者W820NB头戴式降噪耳机进行充电测试，输入功率约为0.92W。
二、漫步者W820NB头戴式耳机拆解通过开箱，我们了解了EDIFIER漫步者W820NB头戴式降噪耳机的外观设计，下面进入拆机部分，看看内部结构配置信息~

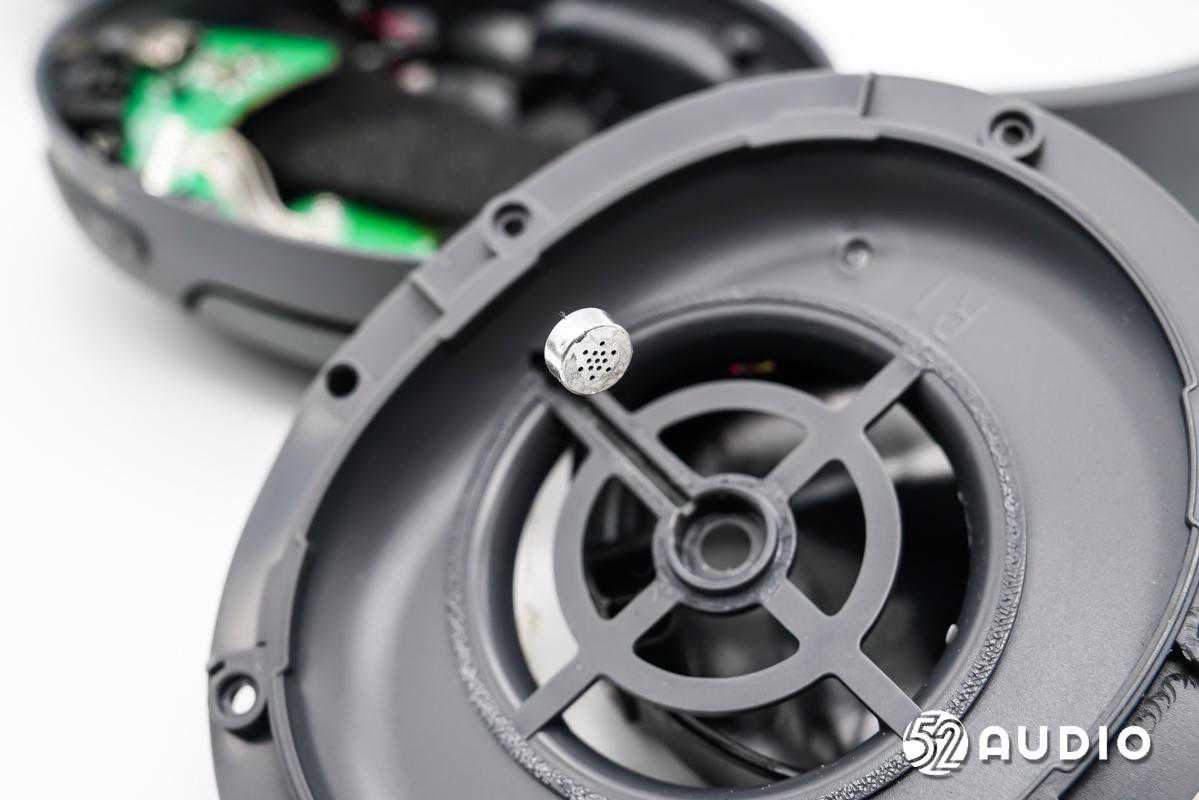

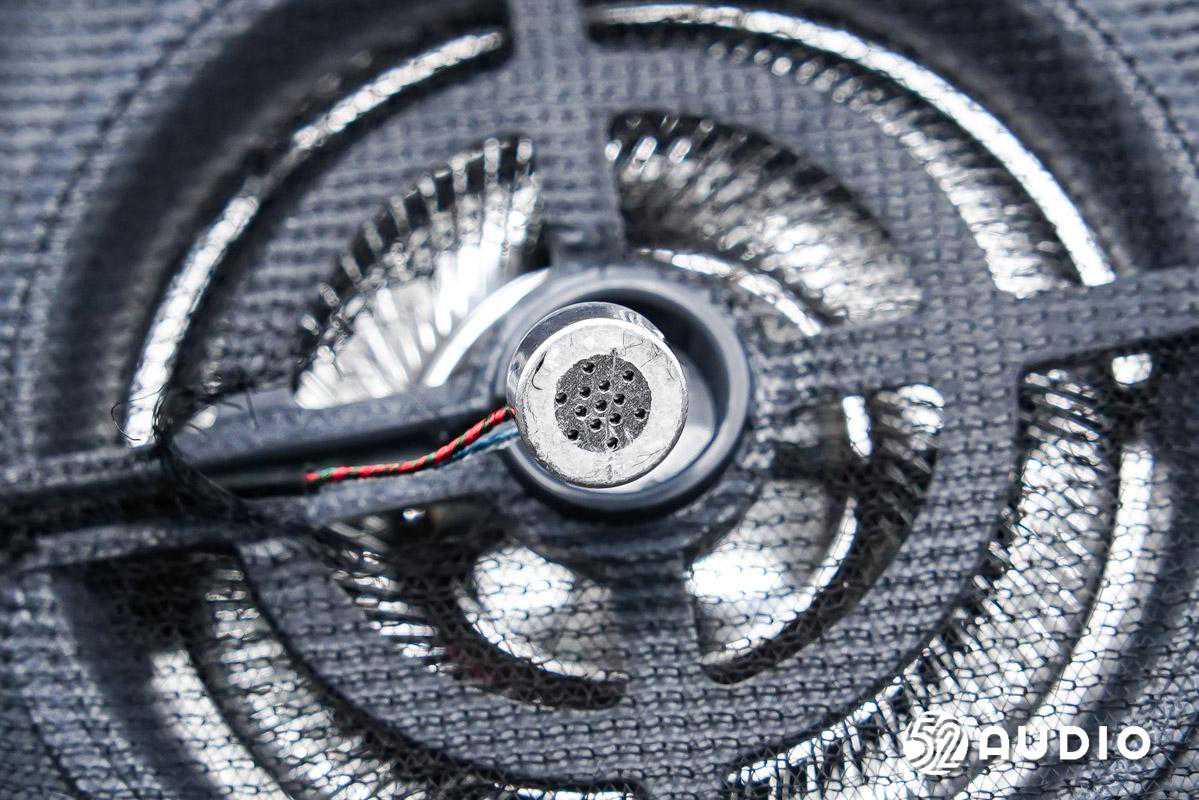

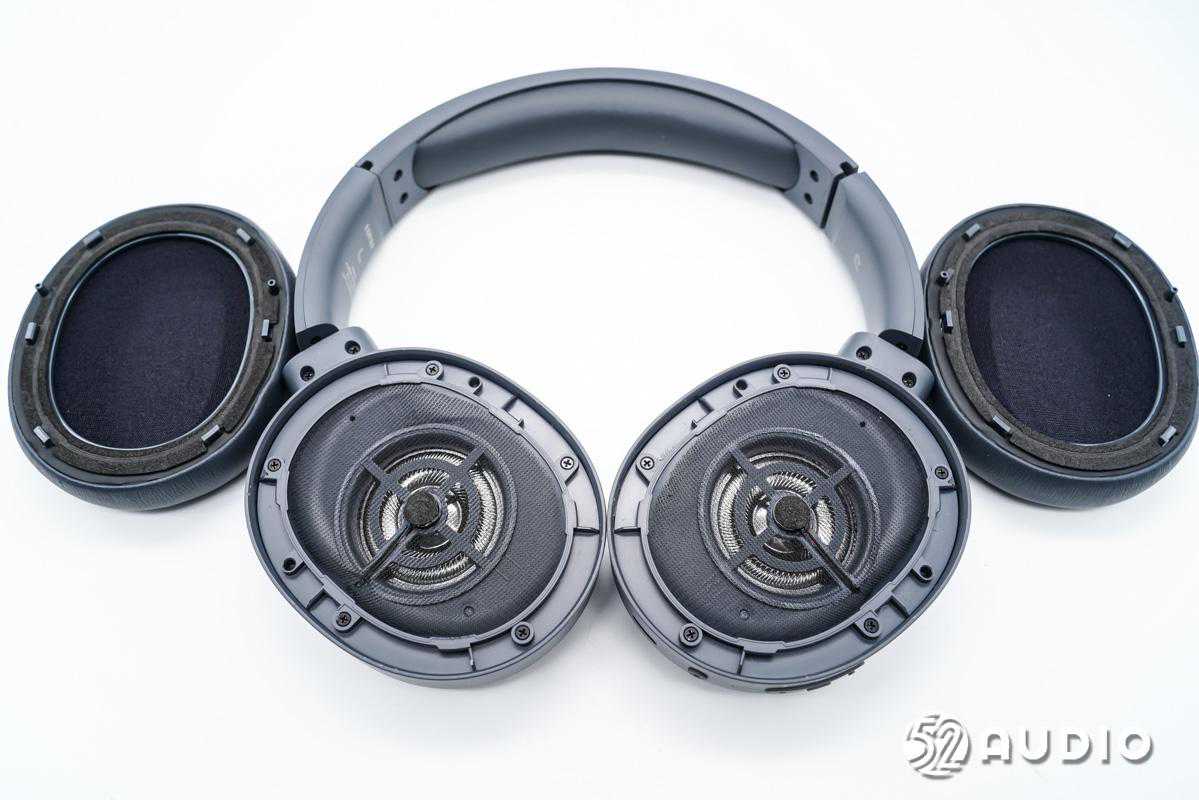

取掉卡扣式固定的耳罩，音腔盖板上还设置有细密防尘网防护，中间固定有后馈降噪麦克风。
后馈降噪麦克风特写，用于从内部拾取环境噪音。

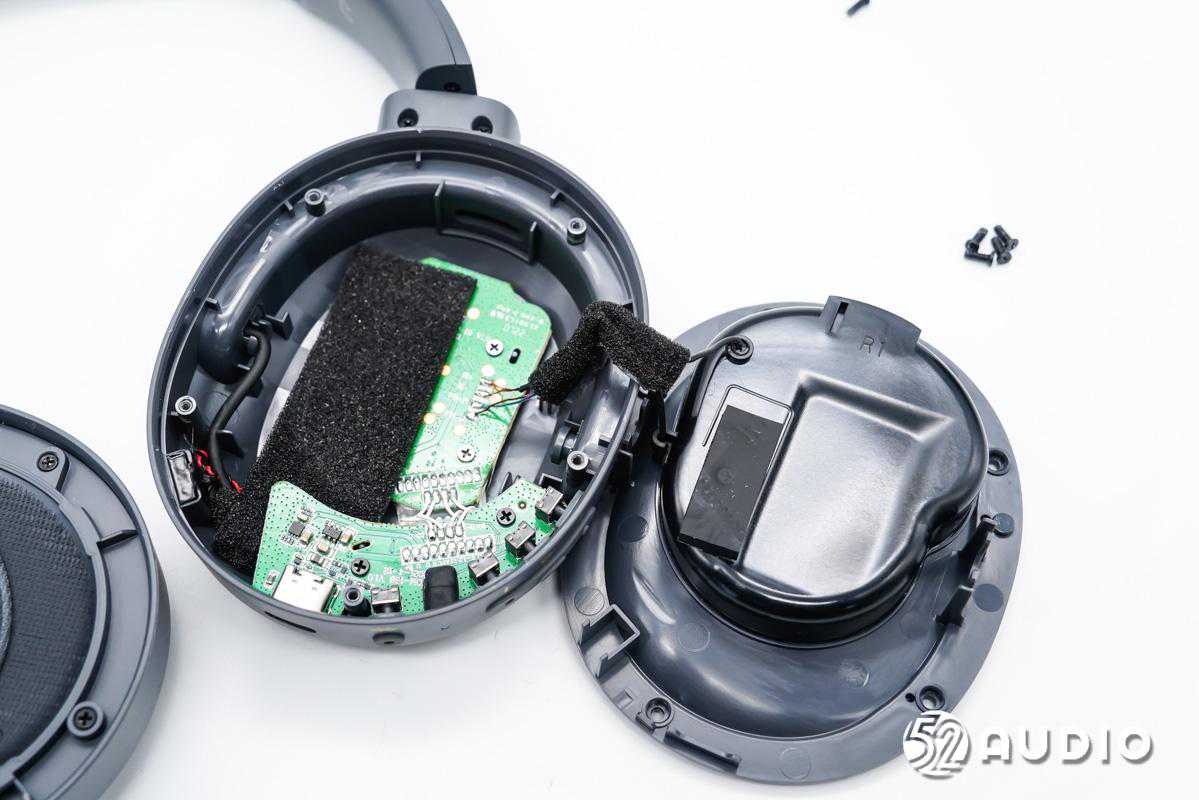

首先拆解右侧耳机，卸掉螺丝打开腔体。

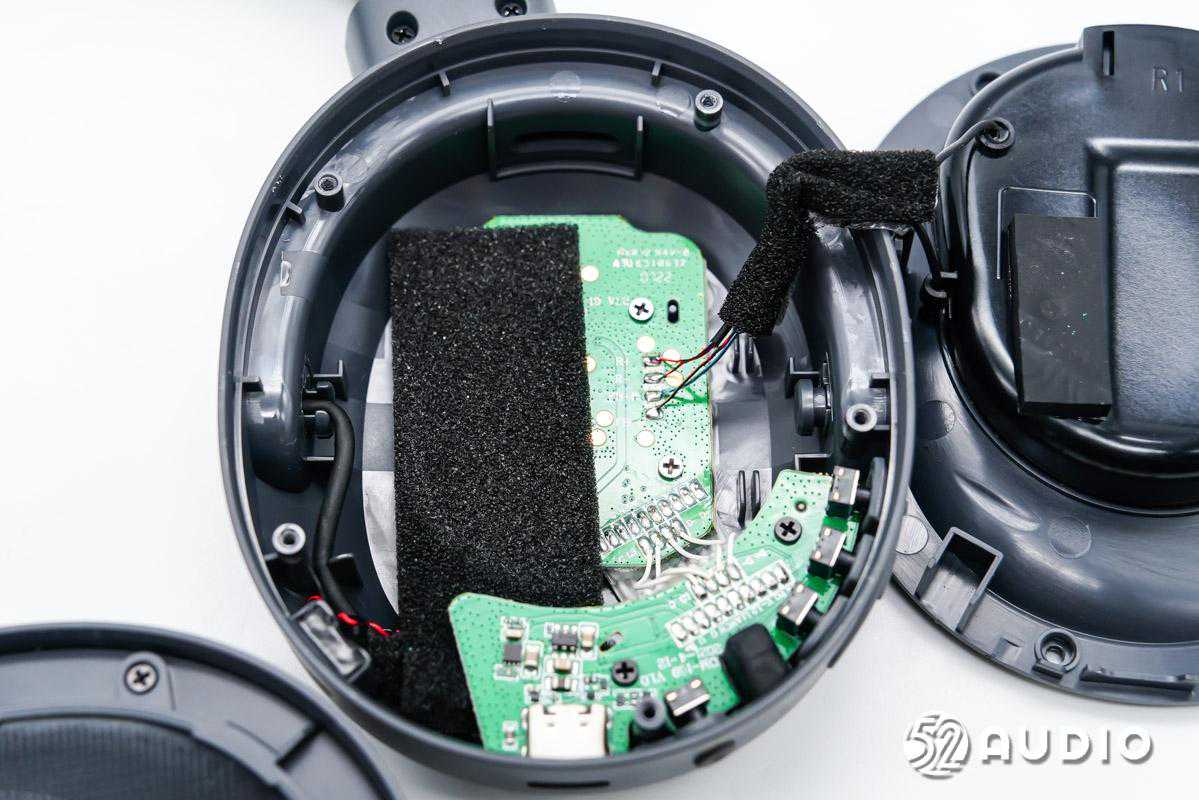

腔体内部设置有两颗PCB板，分别为主板和电源输入小板。

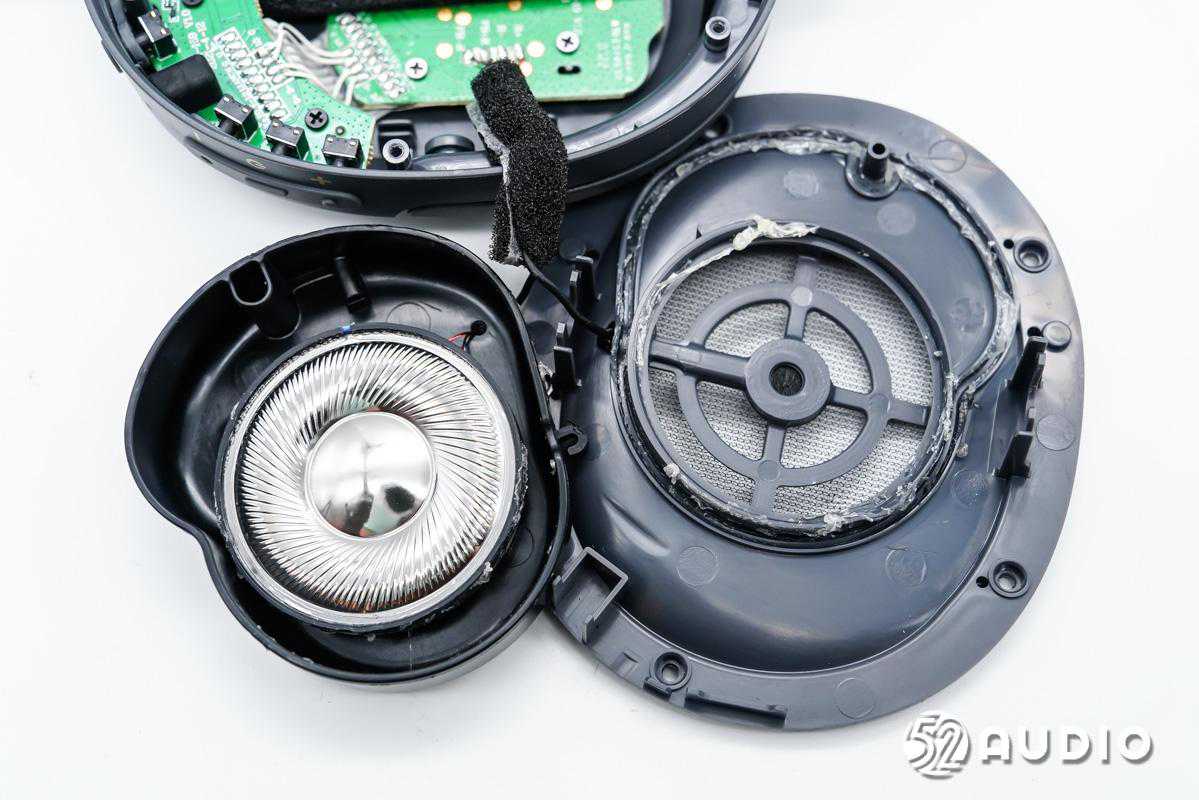

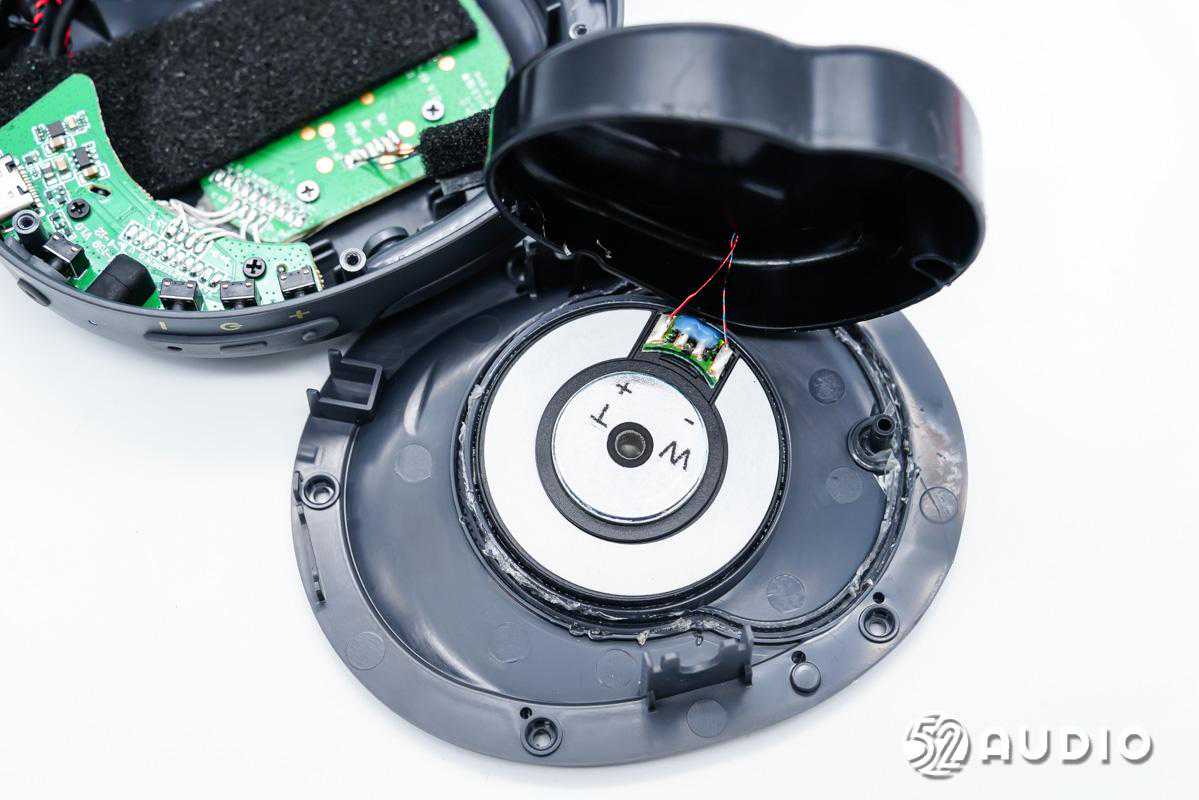

卸掉音腔背部盖板，内部扬声器一览。
取掉扬声器，音腔出音孔盖板内侧结构一览。

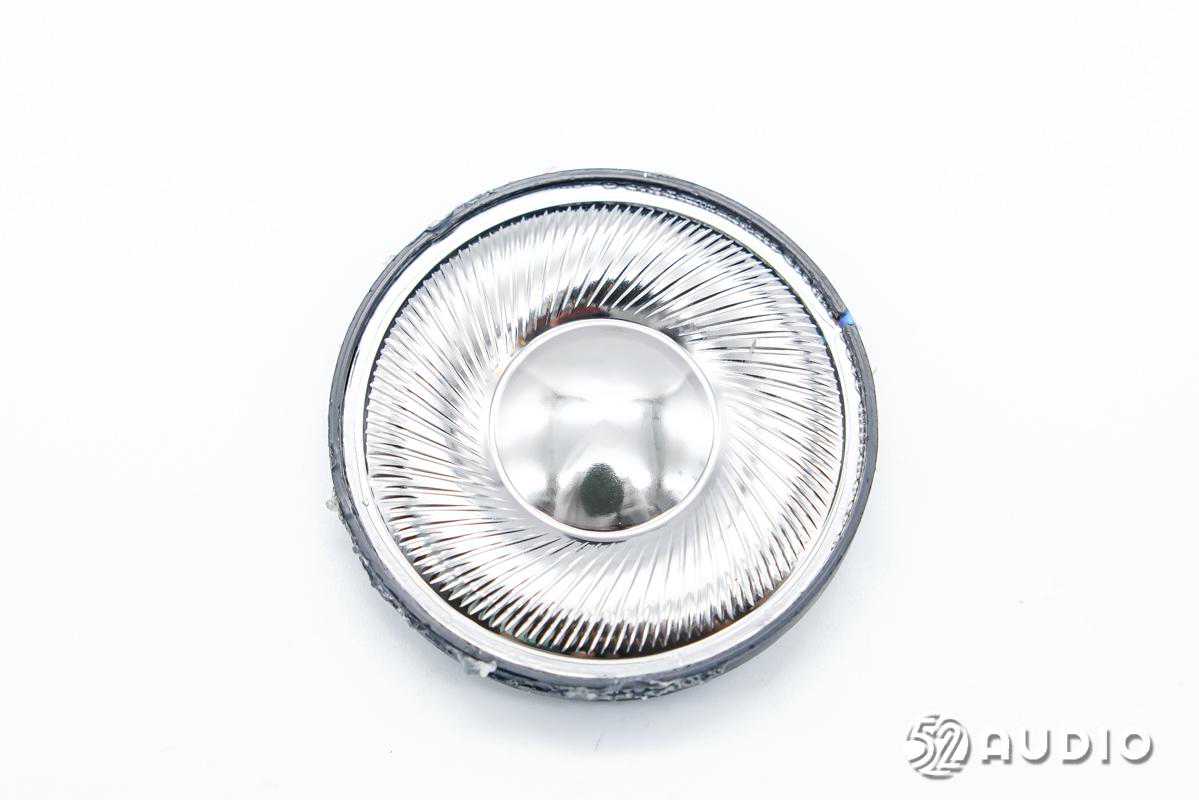

扬声器单元正面特写，采用了镀钛复合振膜。

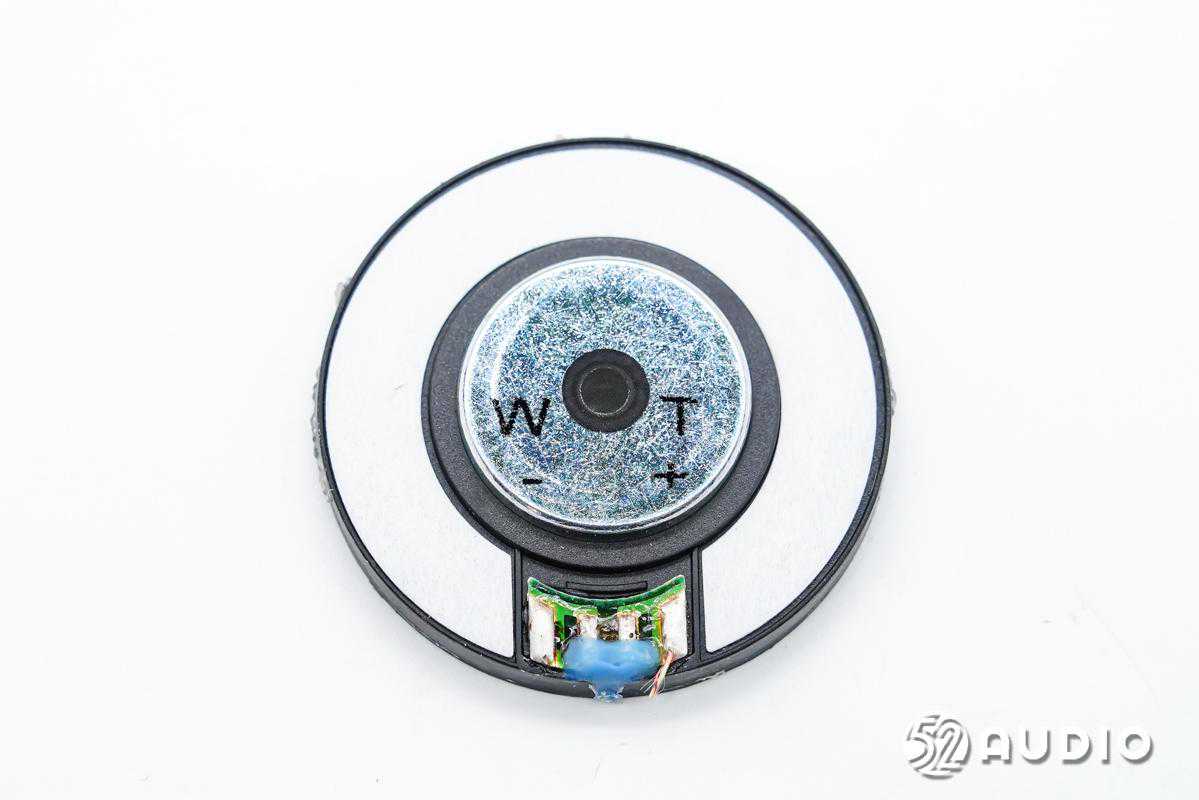

扬声器单元背面特写，四周贴有阻尼纸，用于声学调音。

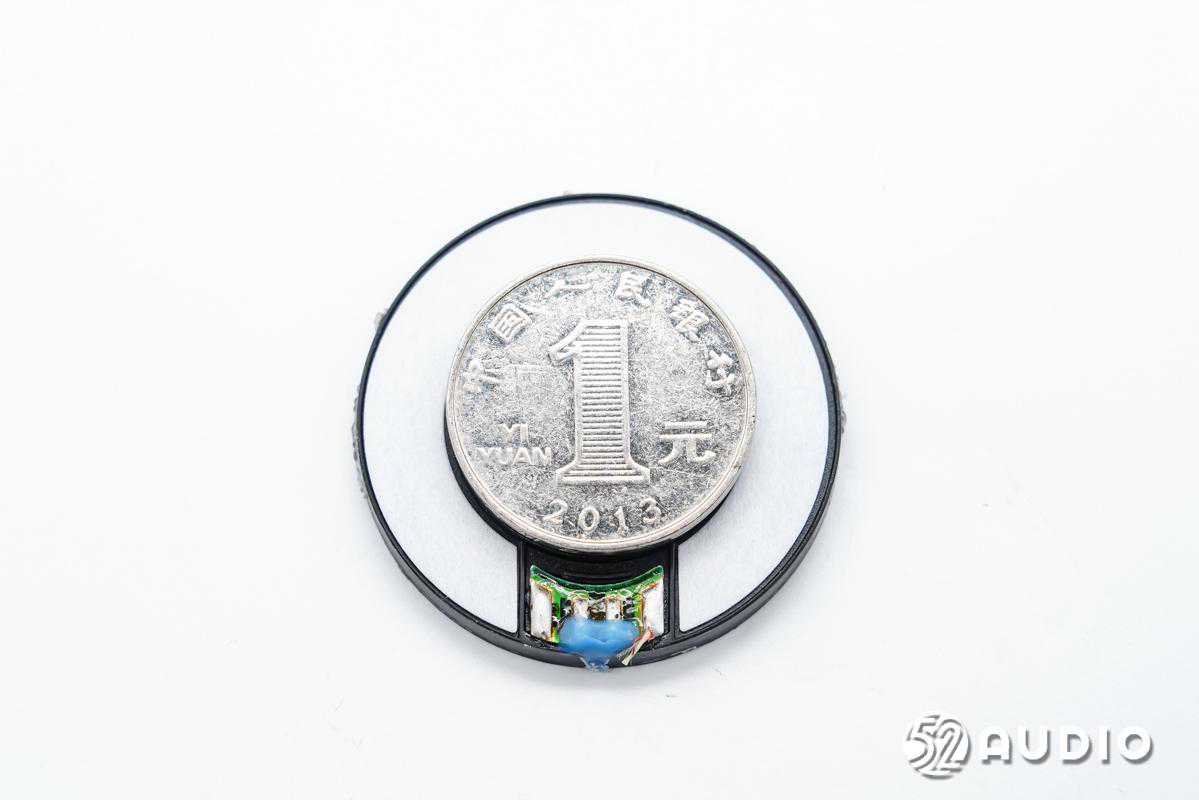

扬声器与一元硬币大小对比。

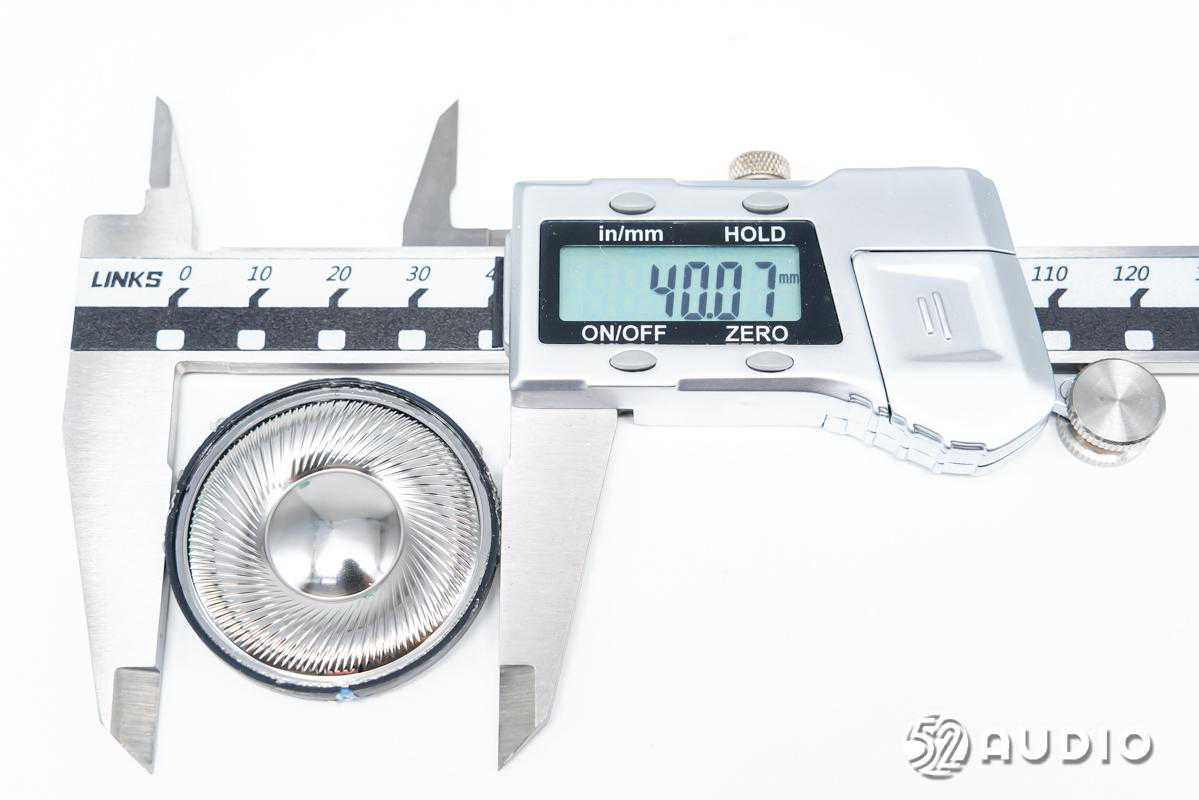

经我爱音频网实测，扬声器尺寸约为40mm。
取掉盖板上的后馈降噪麦，为驻极体麦克风单元。
驻极体麦克风正面拾音孔特写。

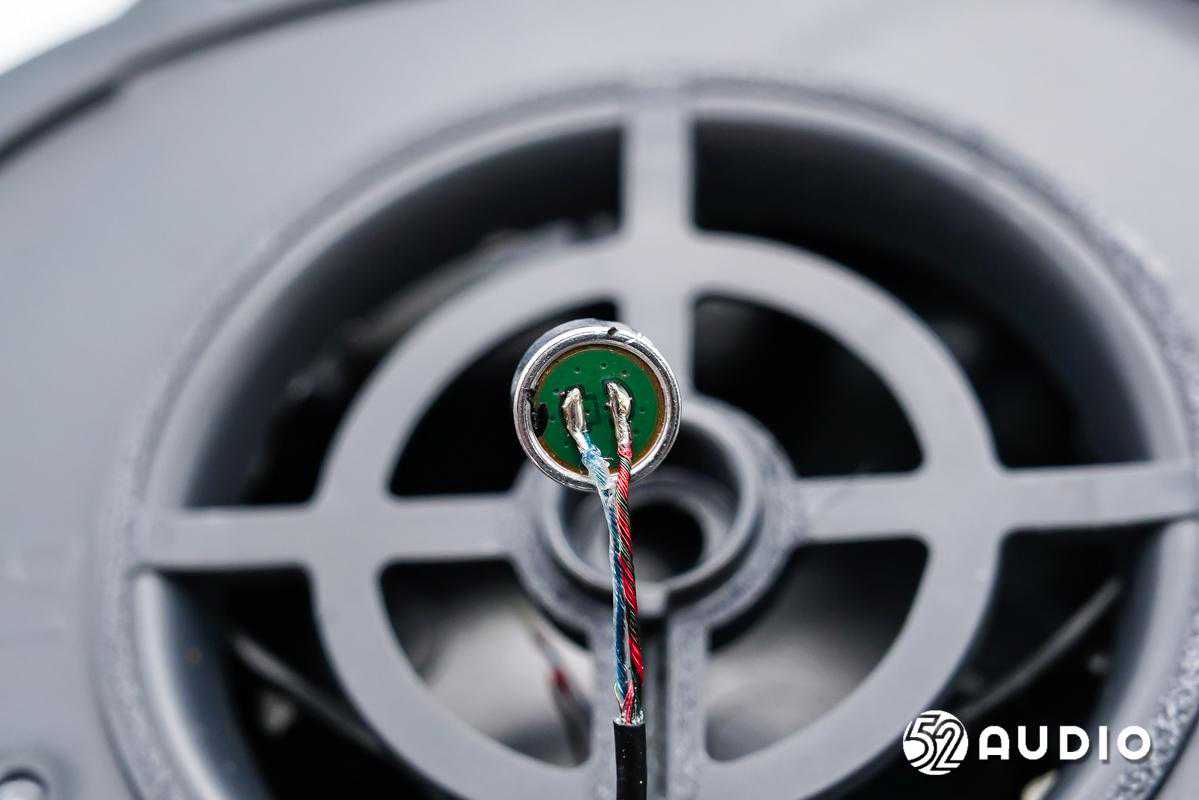

驻极体麦克风背面导线焊点特点。

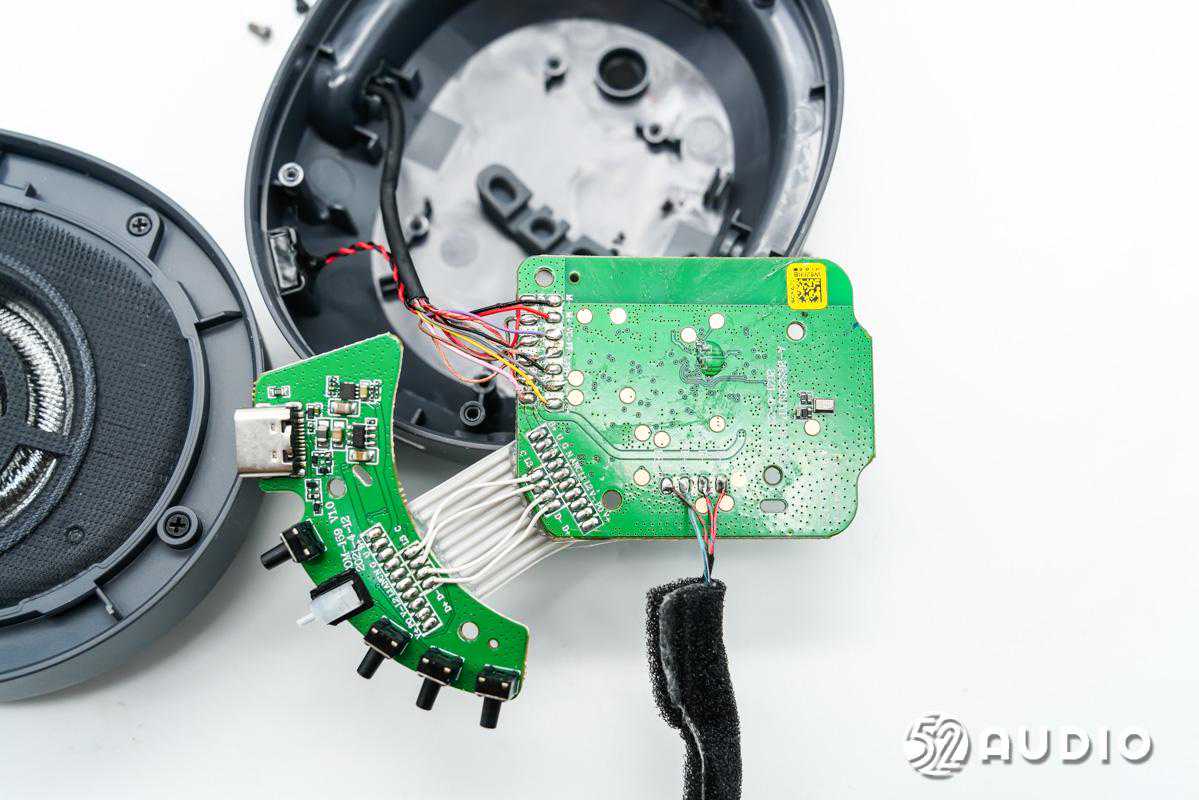

卸掉螺丝，取出腔体内部PCB板。腔体壁上还固定有一颗通话拾音麦克风，通过硬质胶水密封，提升收音性能。

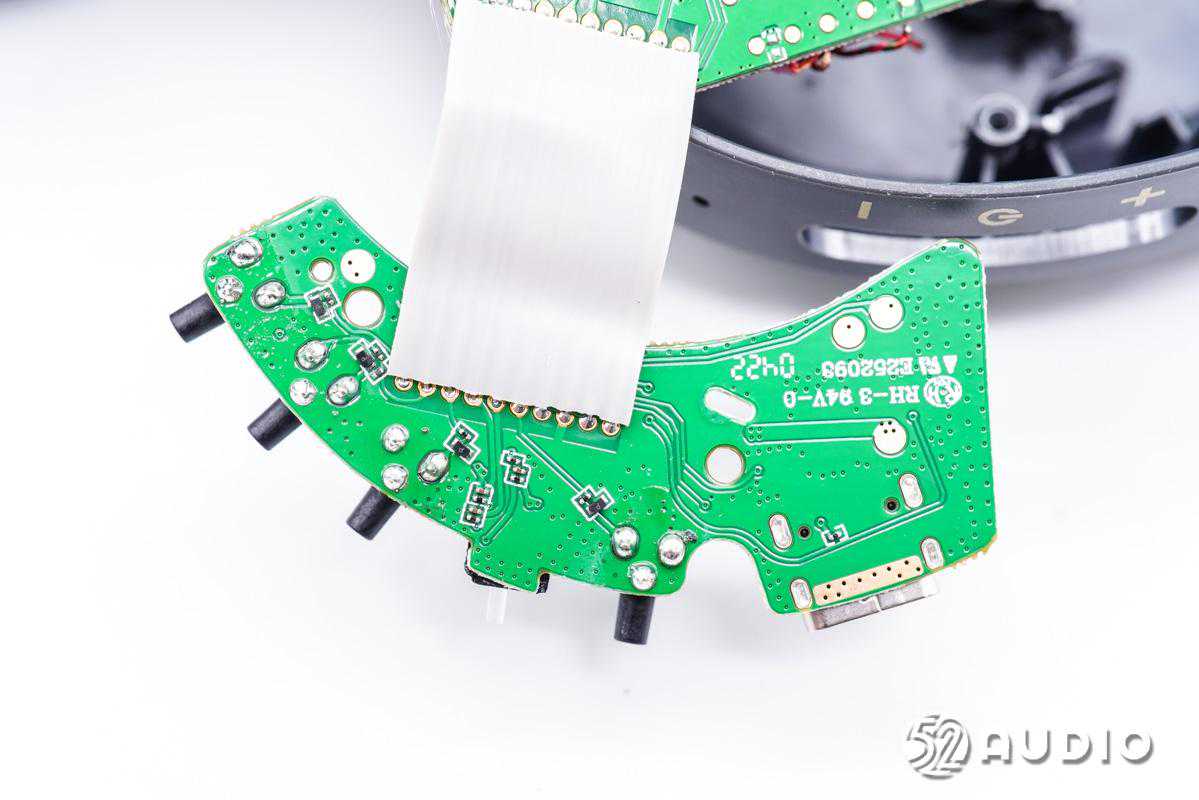

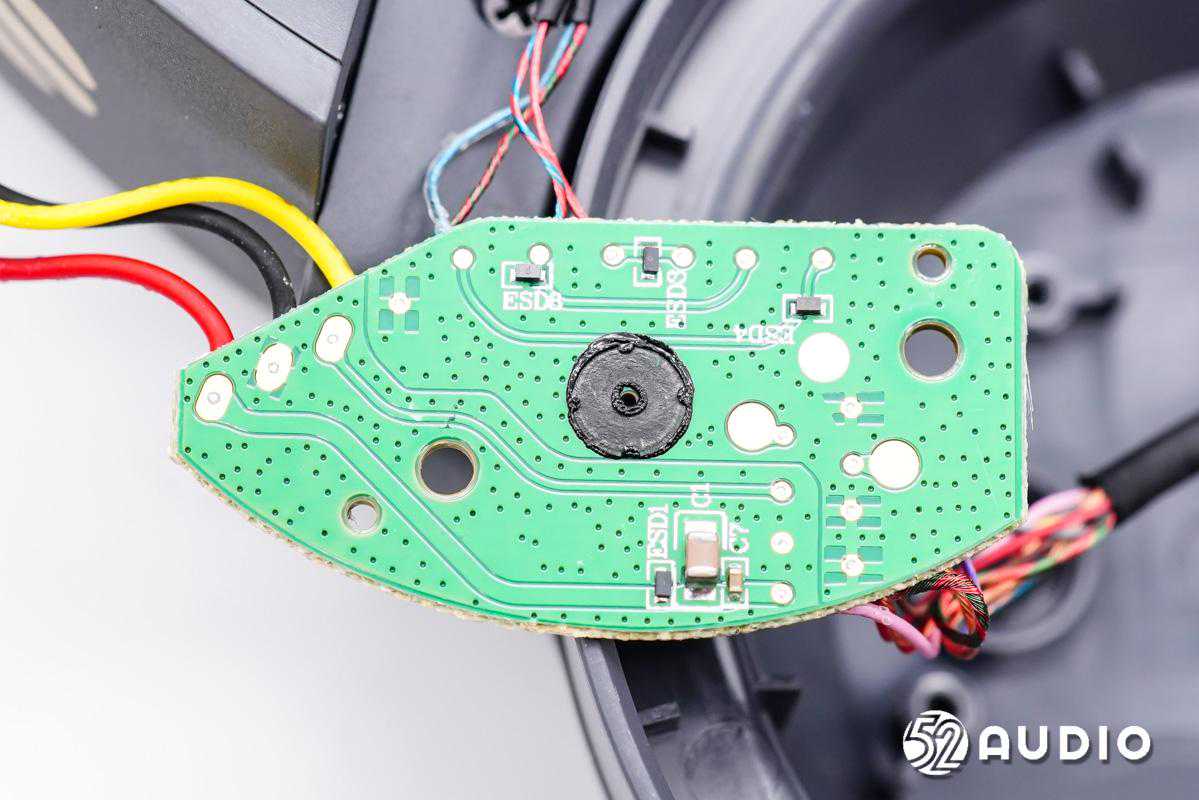

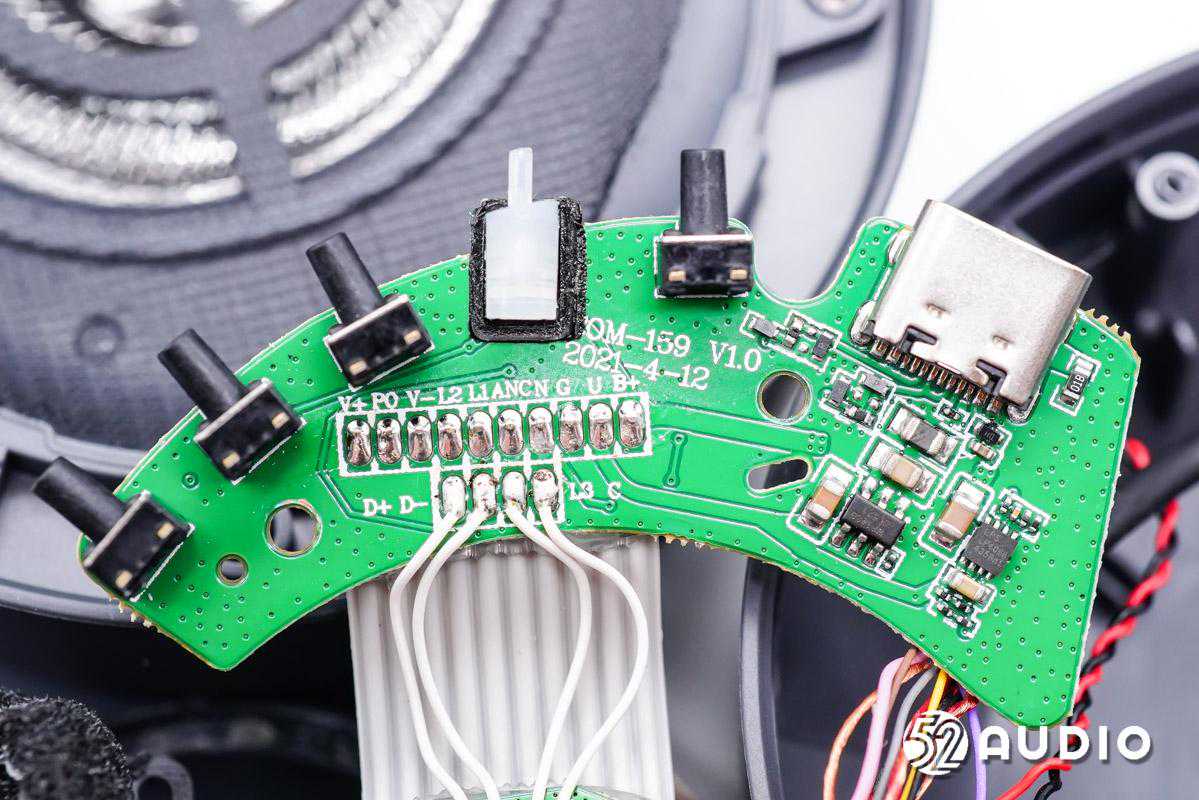

电源输入小板一侧电路一览。
电源输入小板另外一侧电路一览。

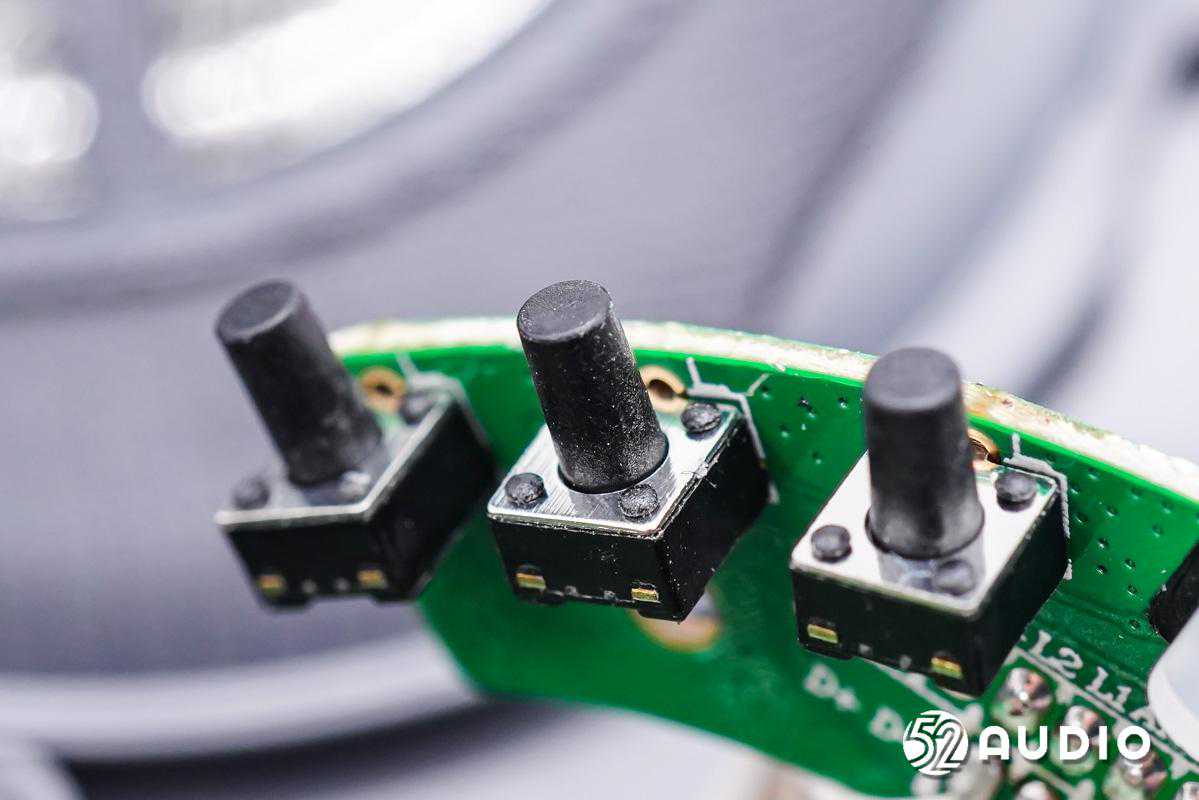

小板上三颗功能按键特写。
指示灯导光柱特写，
Type-C充电母座特写。

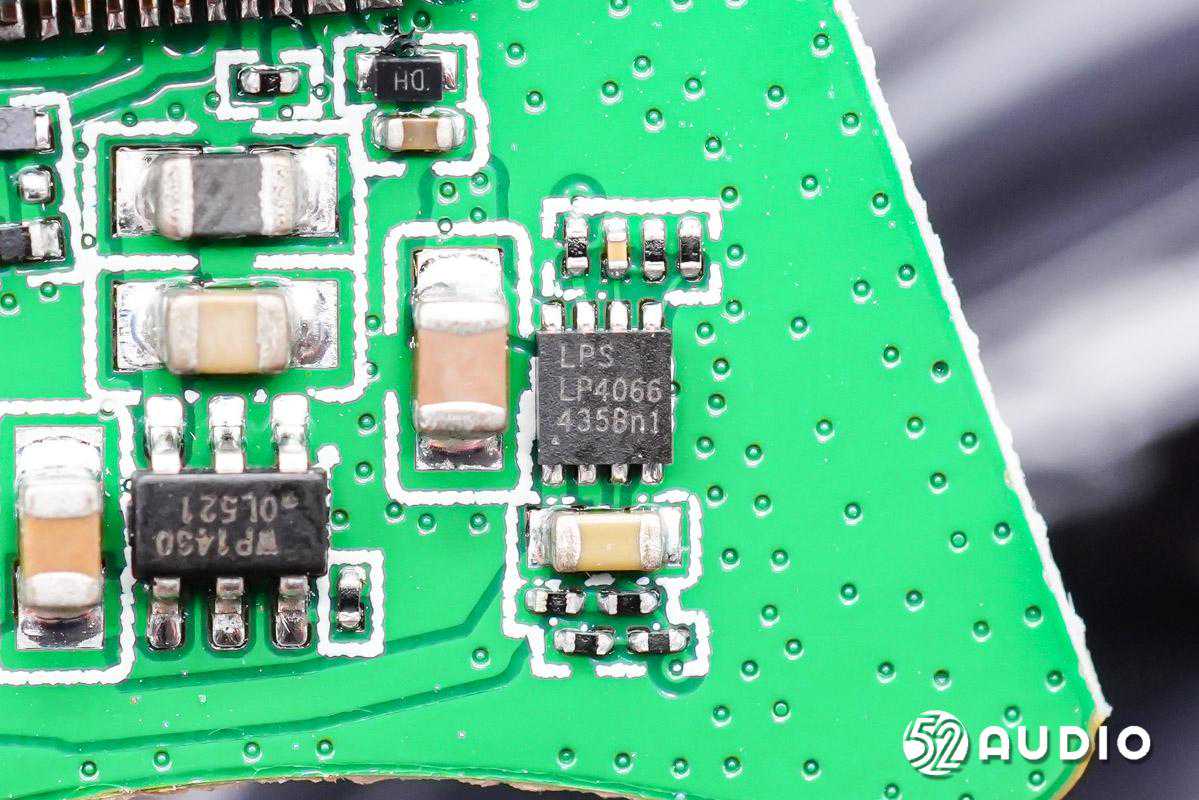

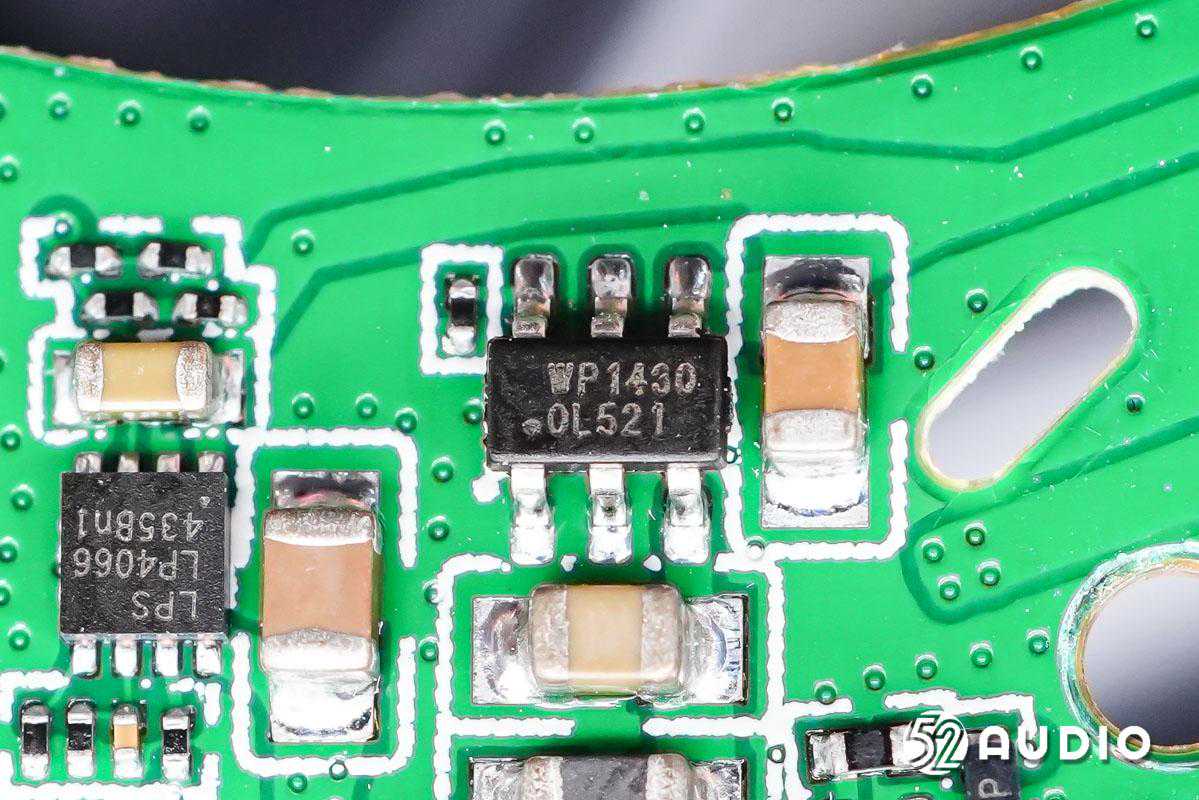

LPSemi微源LP4066充电IC，是一款完整的单节锂离子电池恒流/恒压线性充电器。电池脚耐压20V，采用DFN-8封装，仅需较少的外部组件数量，非常适合便携式应用。
据我爱音频网拆解了解到，目前已有小米、OPPO、一加、realme、传音、魅族、联想、漫步者、1MORE、QCY、百度、网易、JBL、马歇尔等国内外知名品牌旗下的音频产品大量采用了微源的电源管理方案。

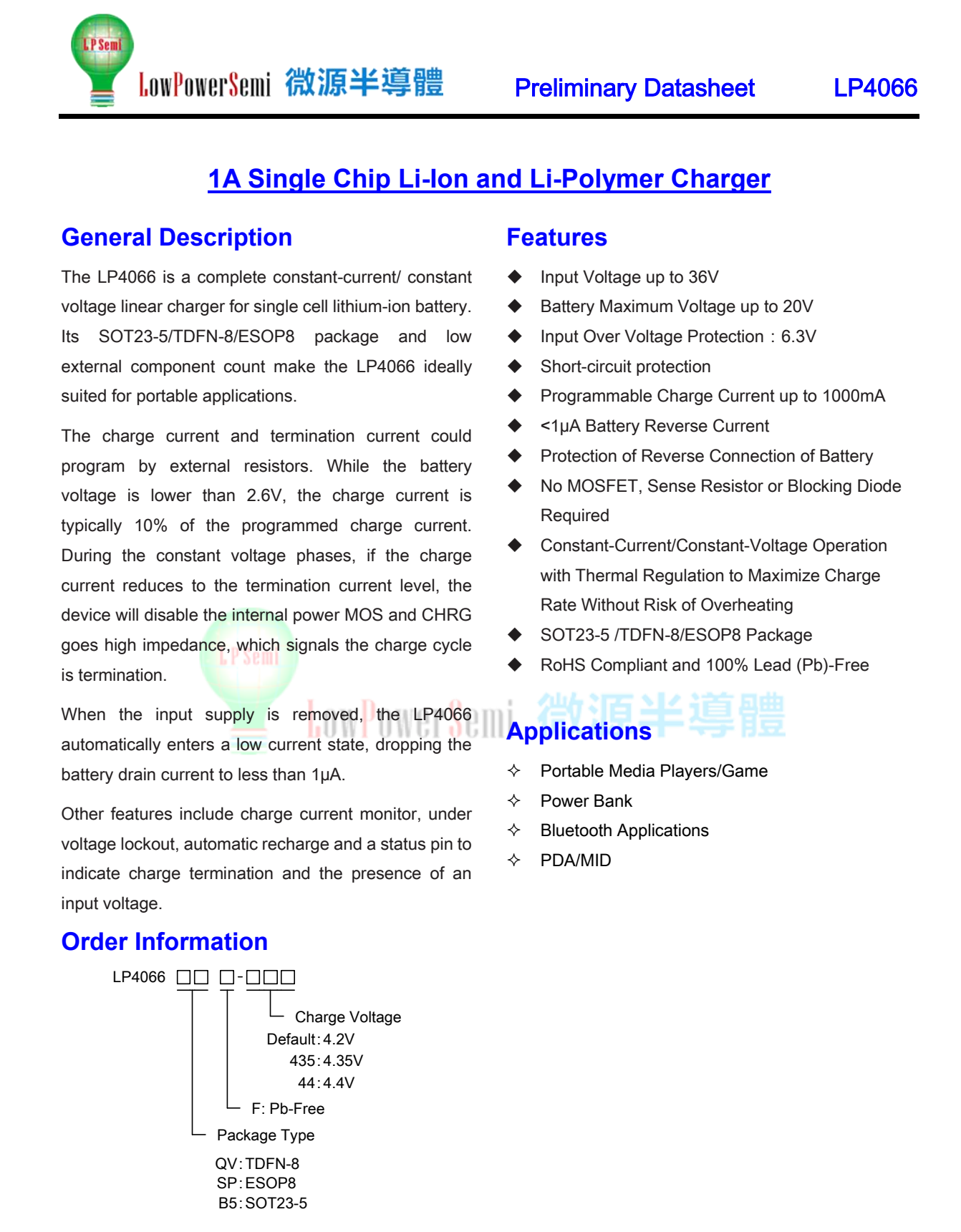

LPSemi微源LP4066详细资料图。
Wayon维安WP1430过压保护IC，当检测到错误的输入操作条件时自动断开系统与其输出引脚（OUT）的连接。WP1430具有高达36V的正过电压保护。内部过电压阈值（OVLO）为6.1V，过电流阈值（OCP）为2.5A。还具有内部过温保护（OTP）功能，可以监控芯片温度以保护设备。

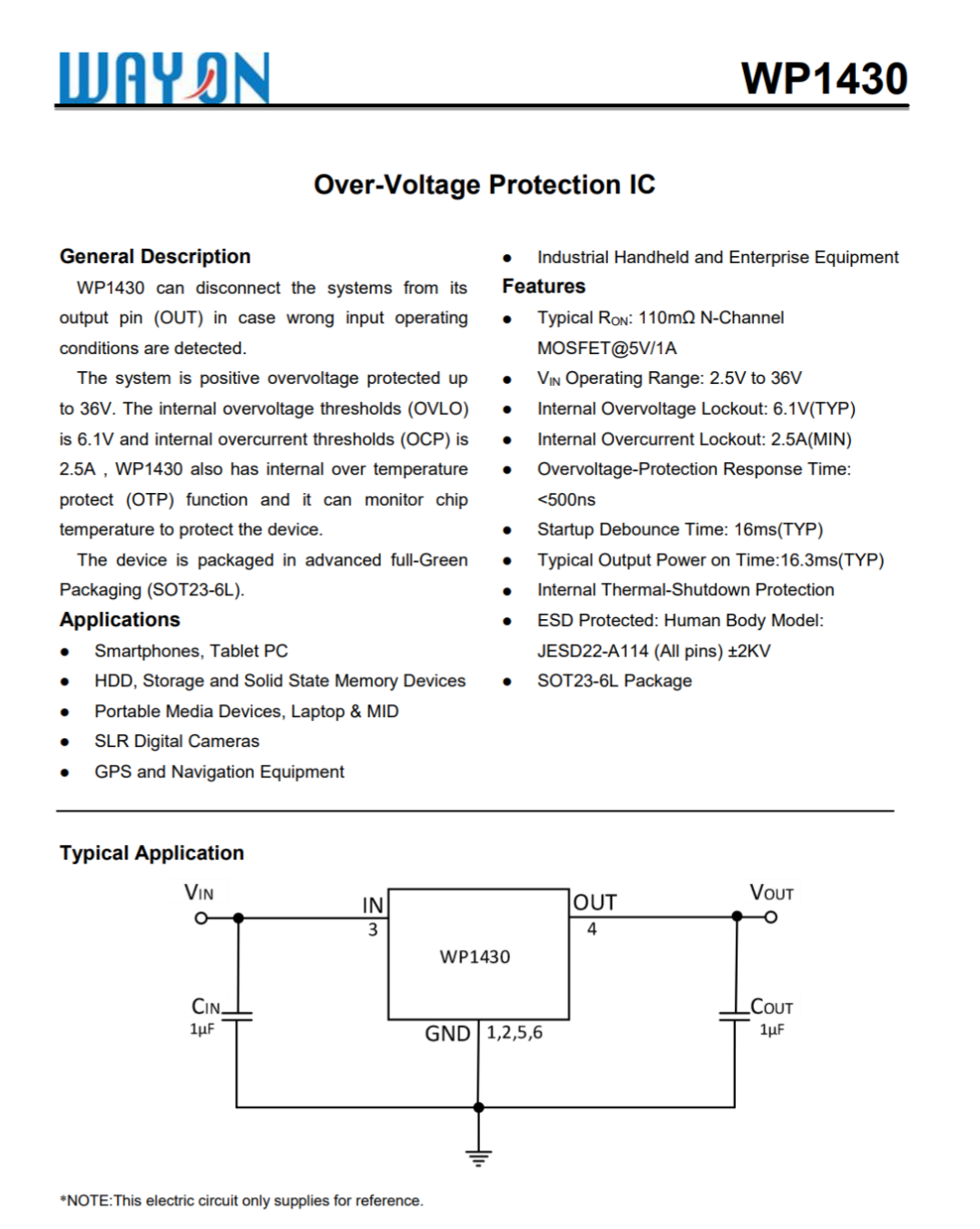

Wayon维安WP1430详细资料图。

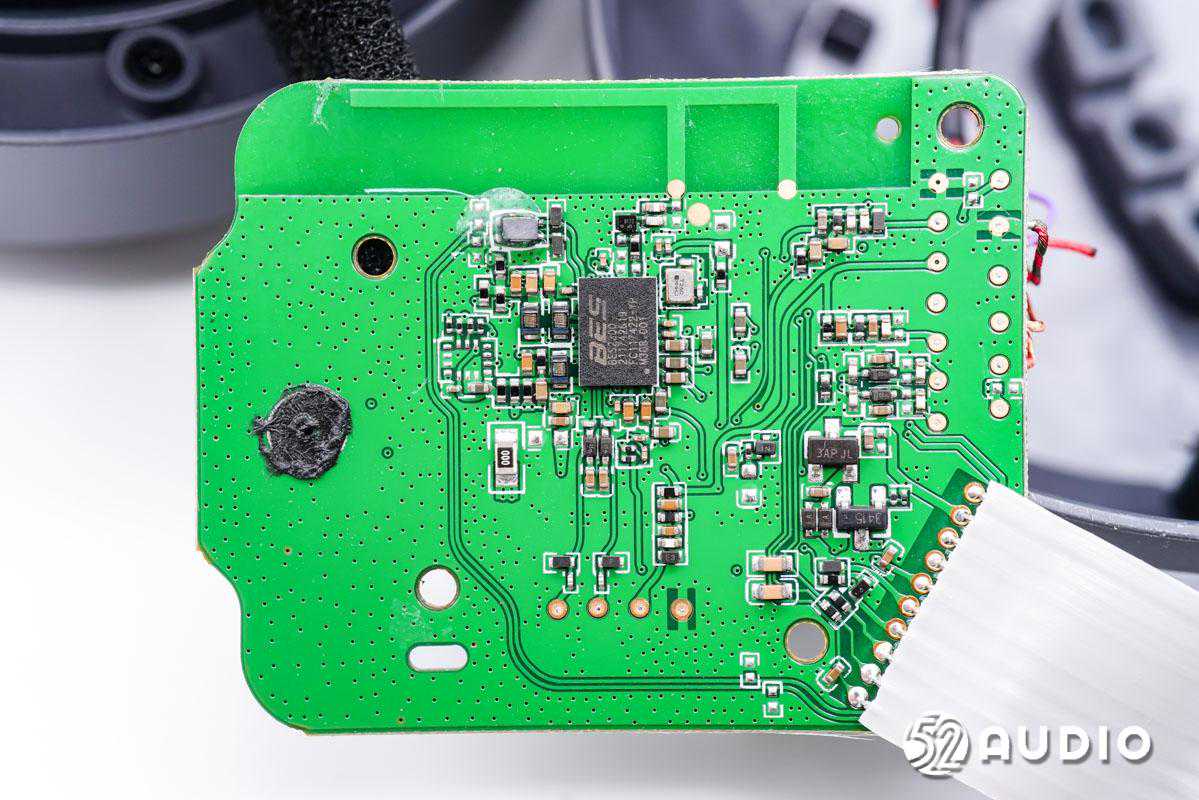

耳机主板一侧电路一览。

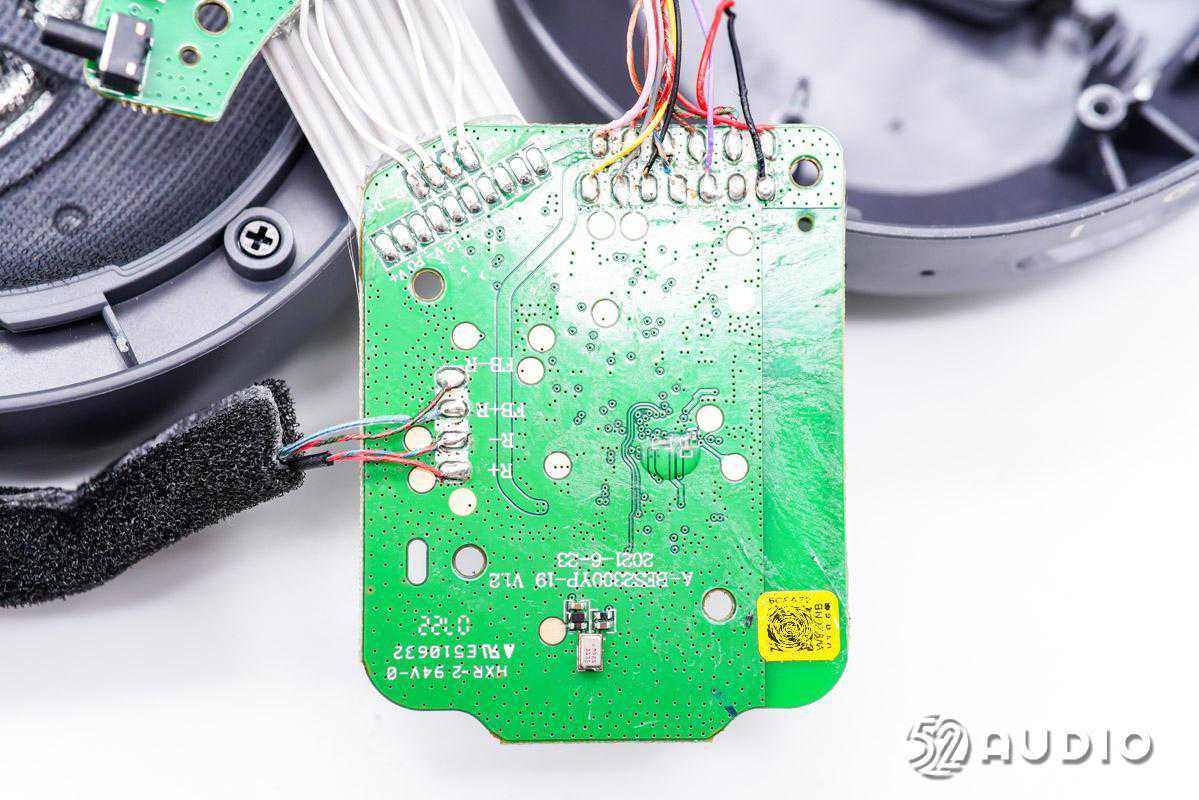

耳机主板另外一侧电路一览。

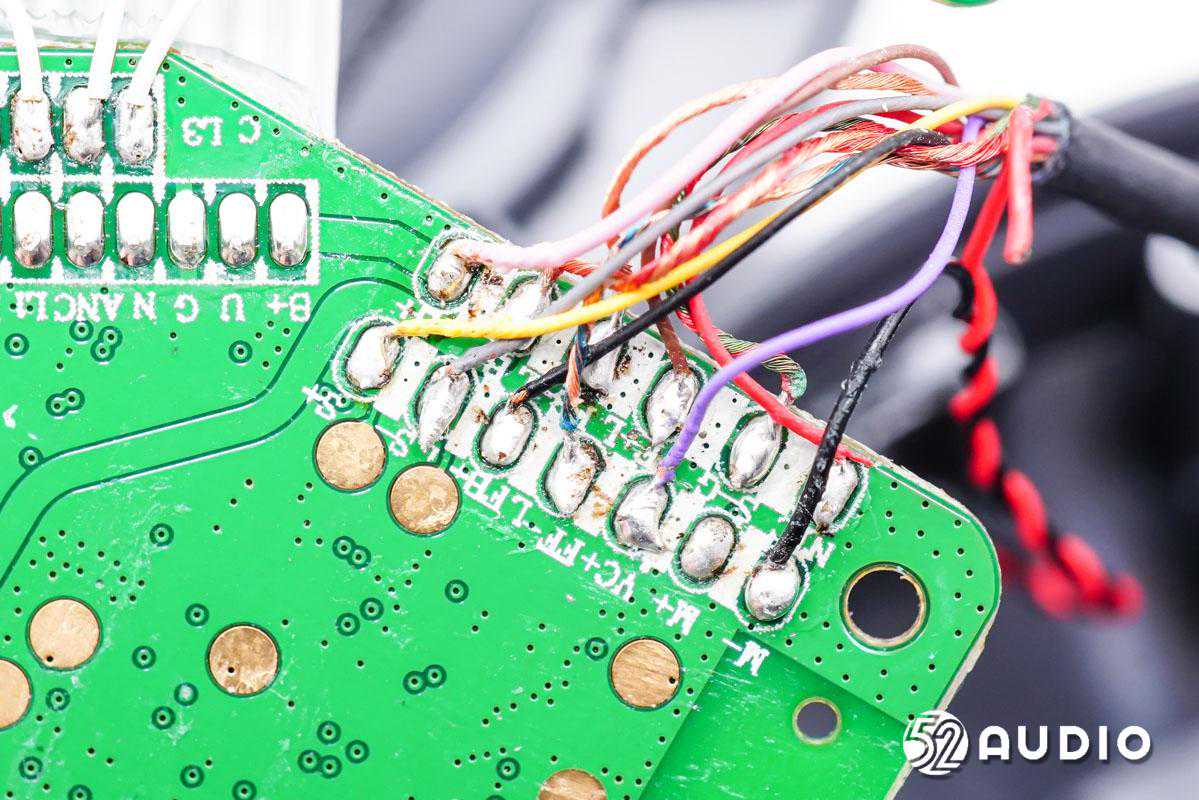

左耳延伸过来的导线焊接在主板上。

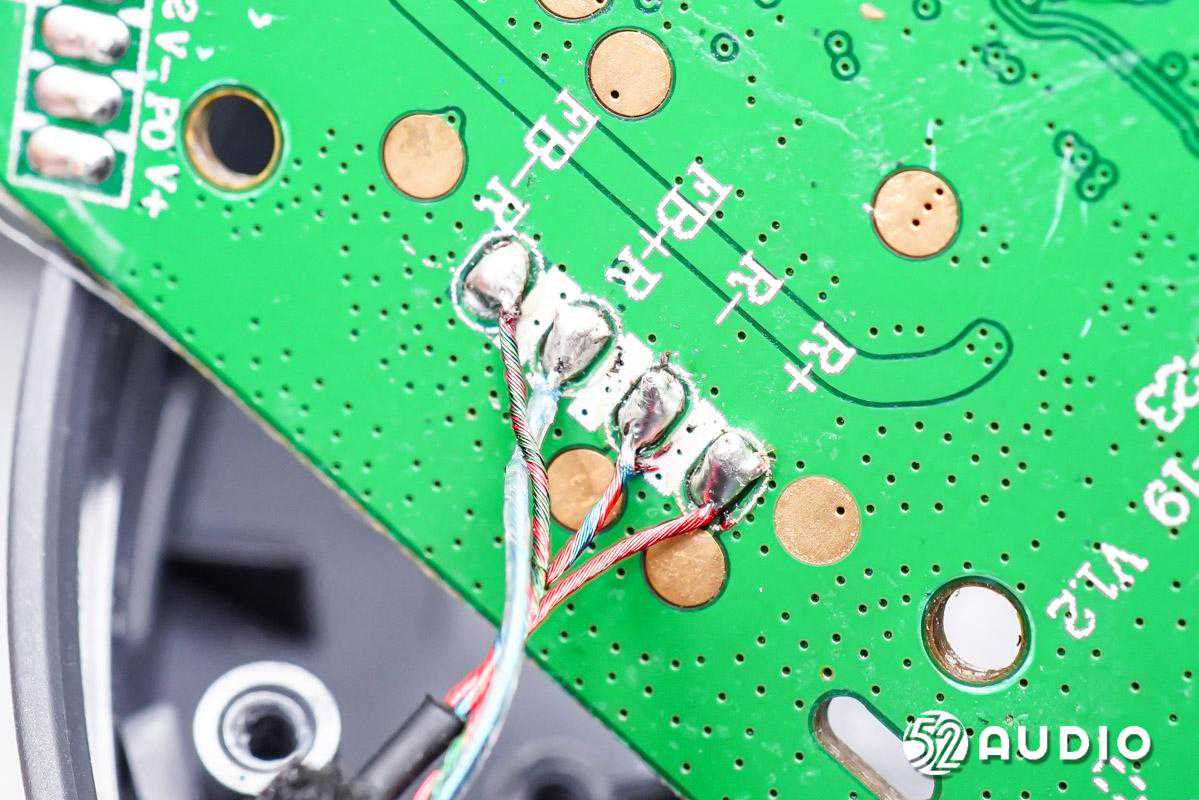

扬声器导线焊点特写。
镭雕MD25G135的MEMS麦克风特写，为前馈降噪麦克风，用于拾取外界环境噪音，来自敏芯微电子。

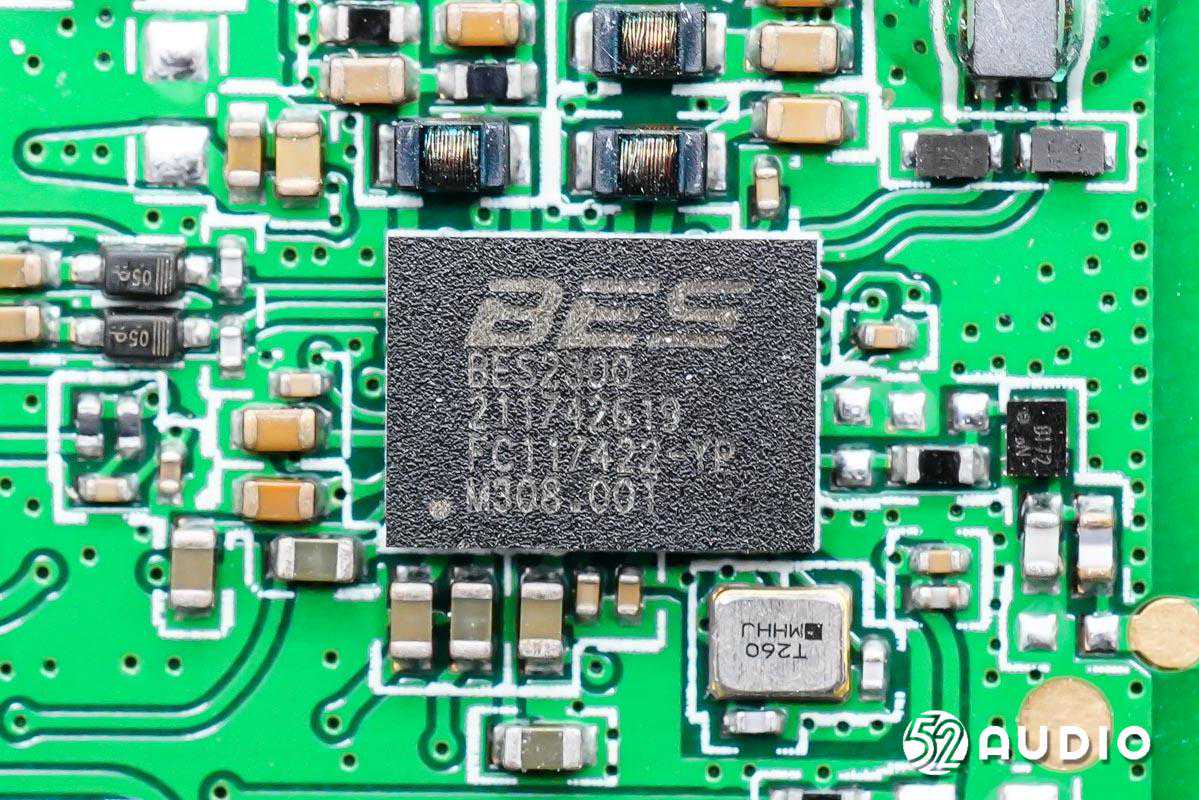

BES恒玄BES2300蓝牙音频SoC，BES2300有多个版本、后缀不同配置也不尽相同。BES2300系列是全集成自适应主动降噪方案，支持蓝牙5.0、IBRT蓝牙监听技术，还支持第三代FWS全无线立体声技术、双麦克风等。采用28nmHKMGCMOS工艺、BGA封装。
BES2300支持高性能的自适应主动降噪技术，可以让高端主动降噪耳机使用一颗全集成芯片实现高音质和主动降噪。此外，BES2300还支持外接心率传感器、加速度传感器等外接传感器设备。BES2300可以给耳机和家庭音响输出声音，也可以从外部麦克风录音。
据我爱音频网拆解了解到，目前BES2500系列已被小米、三星、OPPO、荣耀等品牌旗下多款产品，恒玄的蓝牙音频解决方案已有三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音等品牌的真无线耳机大量采用。

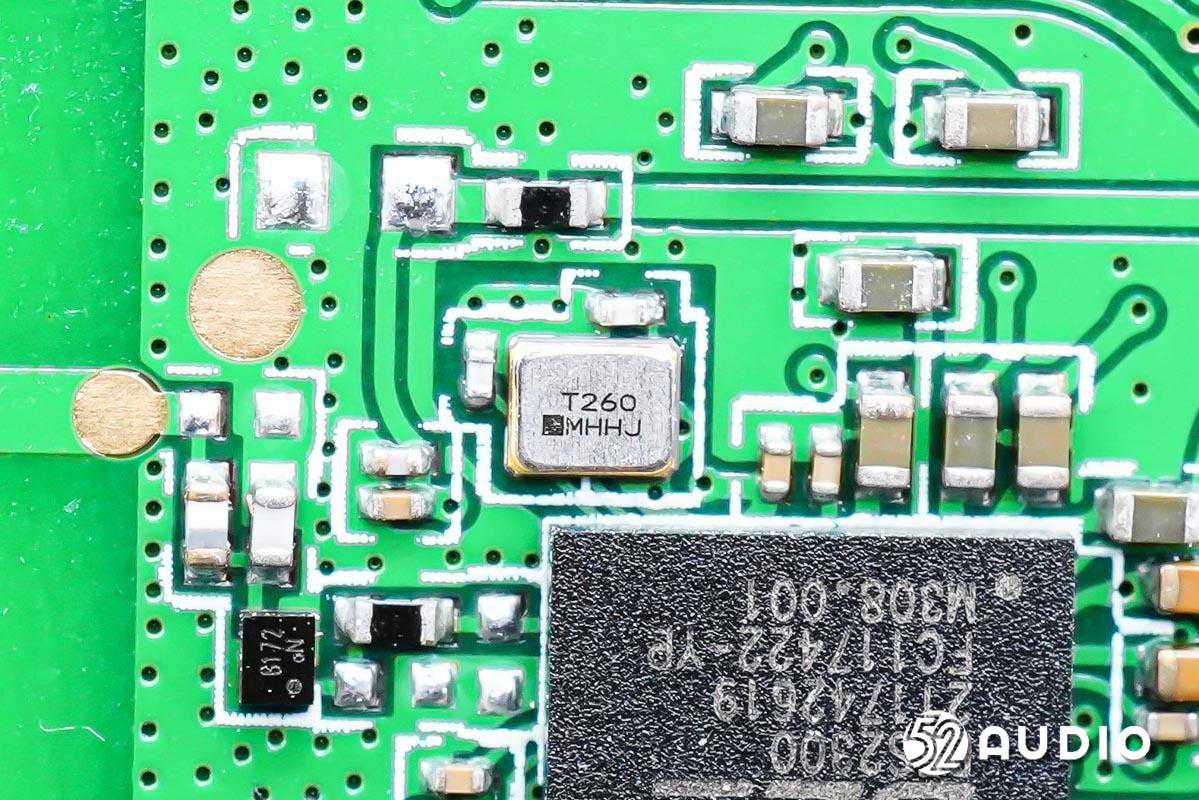

为蓝牙芯片提供时钟的晶振特写。

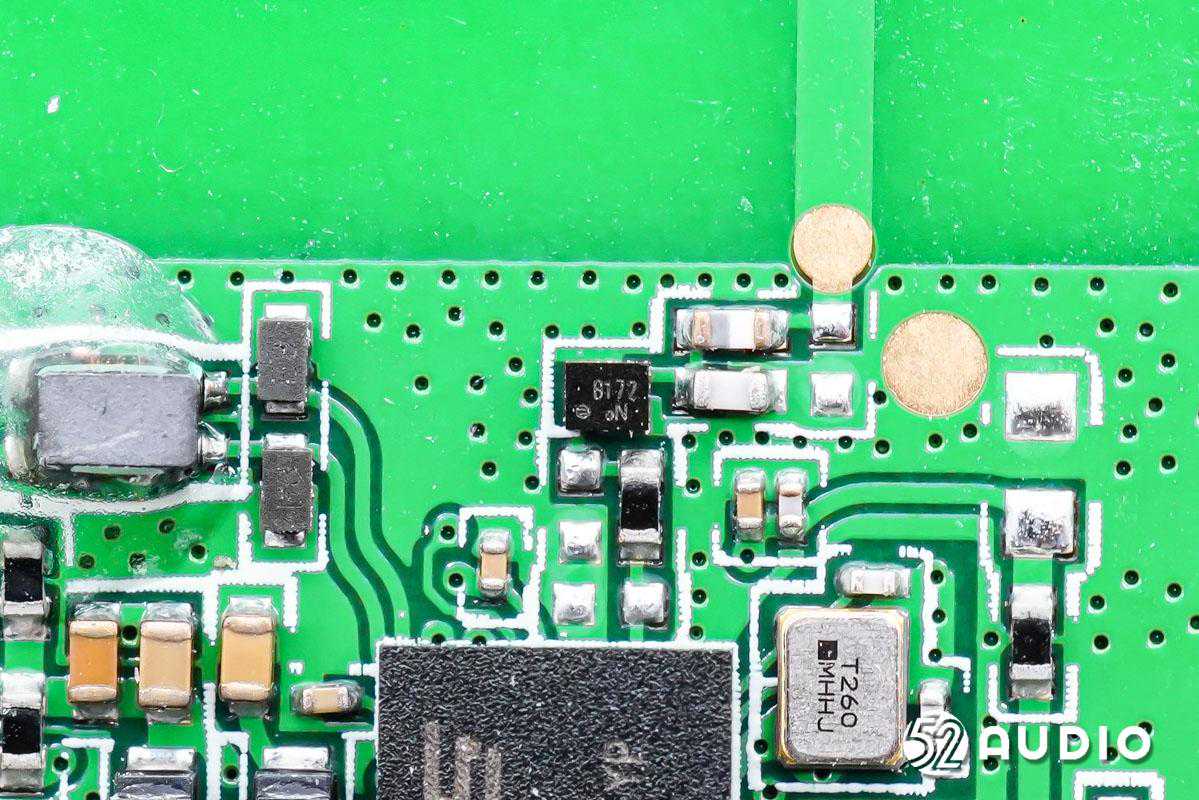

丝印B172的IC。

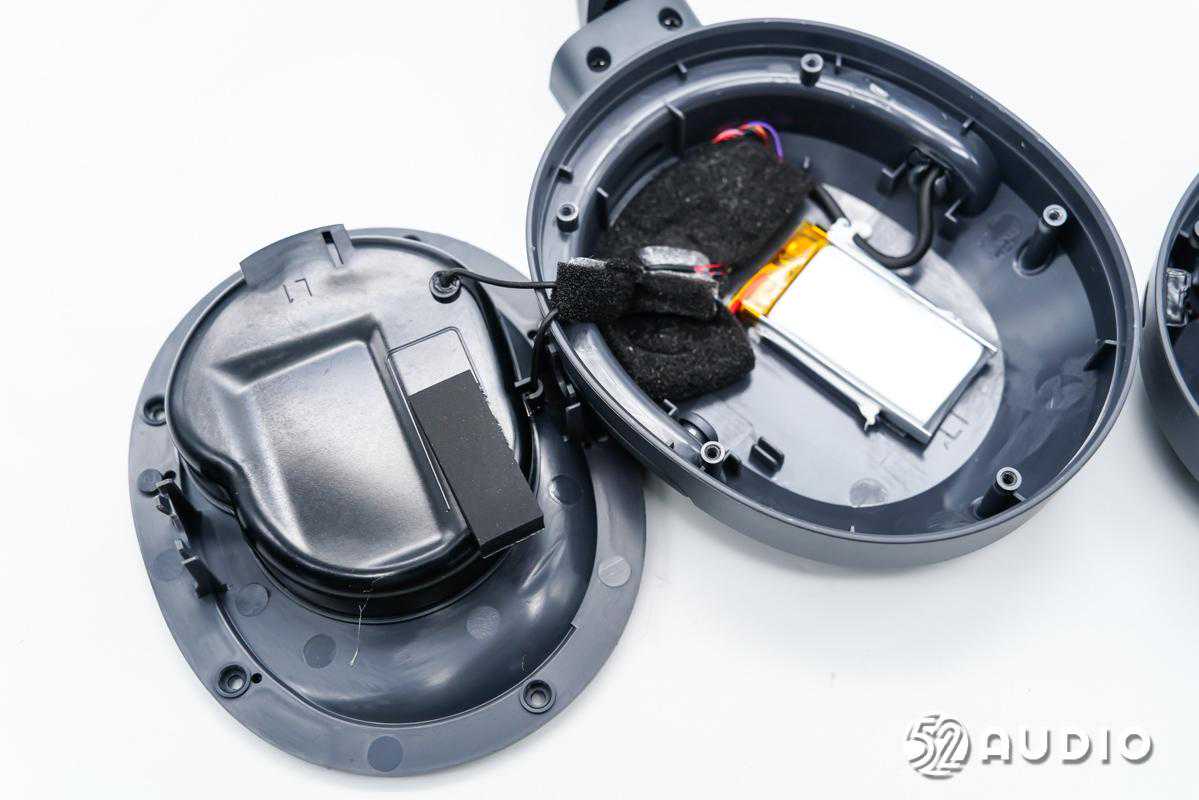

拆解左侧耳机，取出扬声器单元，腔体内部FPC板和部分导线通过薄泡棉包裹防护。

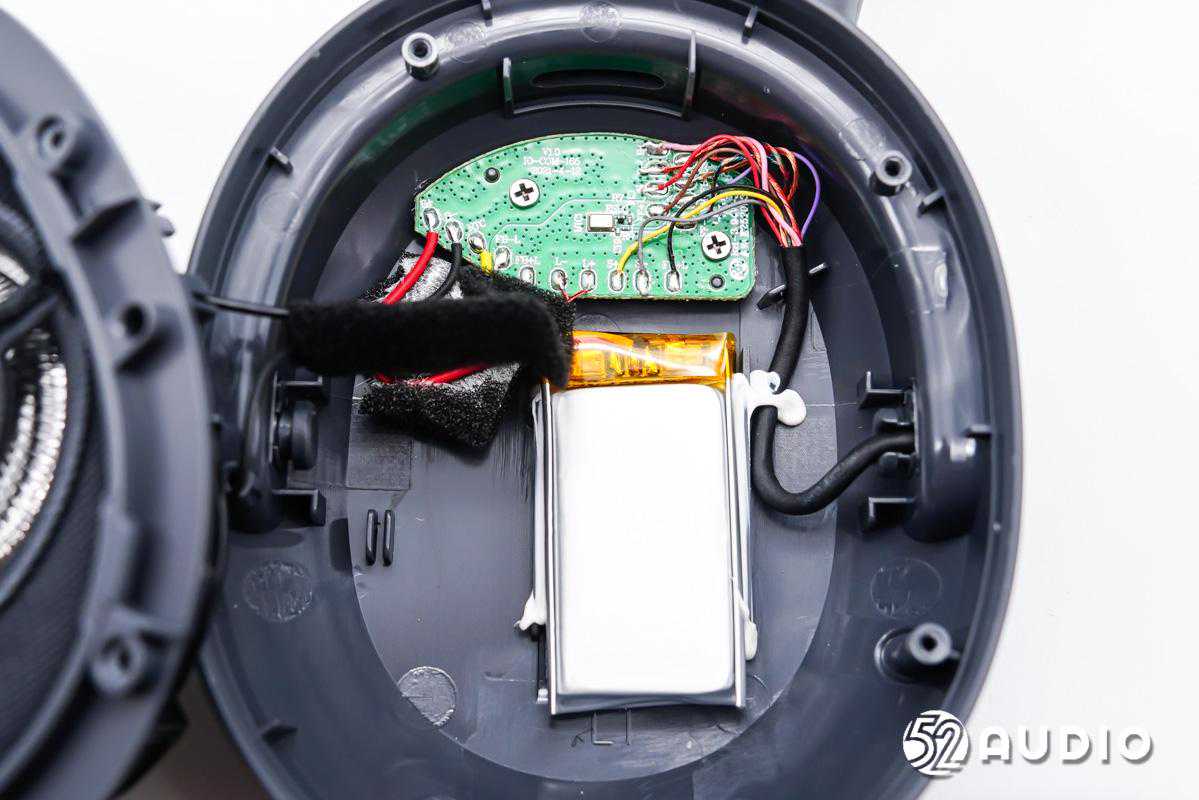

左耳腔体内部电路一览，包括电池单元和一块PCB板。

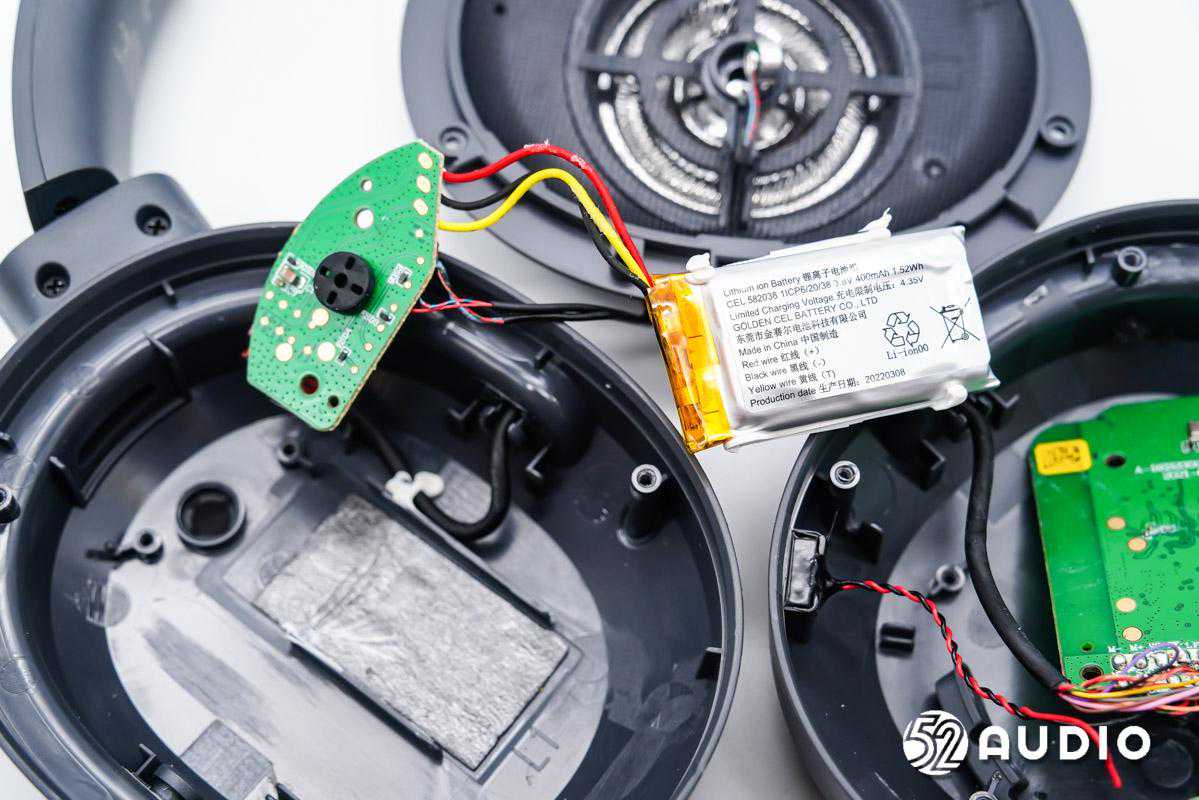

卸掉螺丝，取出电池和PCB板。
PCB板一侧电路一览。
PCB板另外一侧电路一览，四周导线焊接，连接右耳、扬声器和电池。

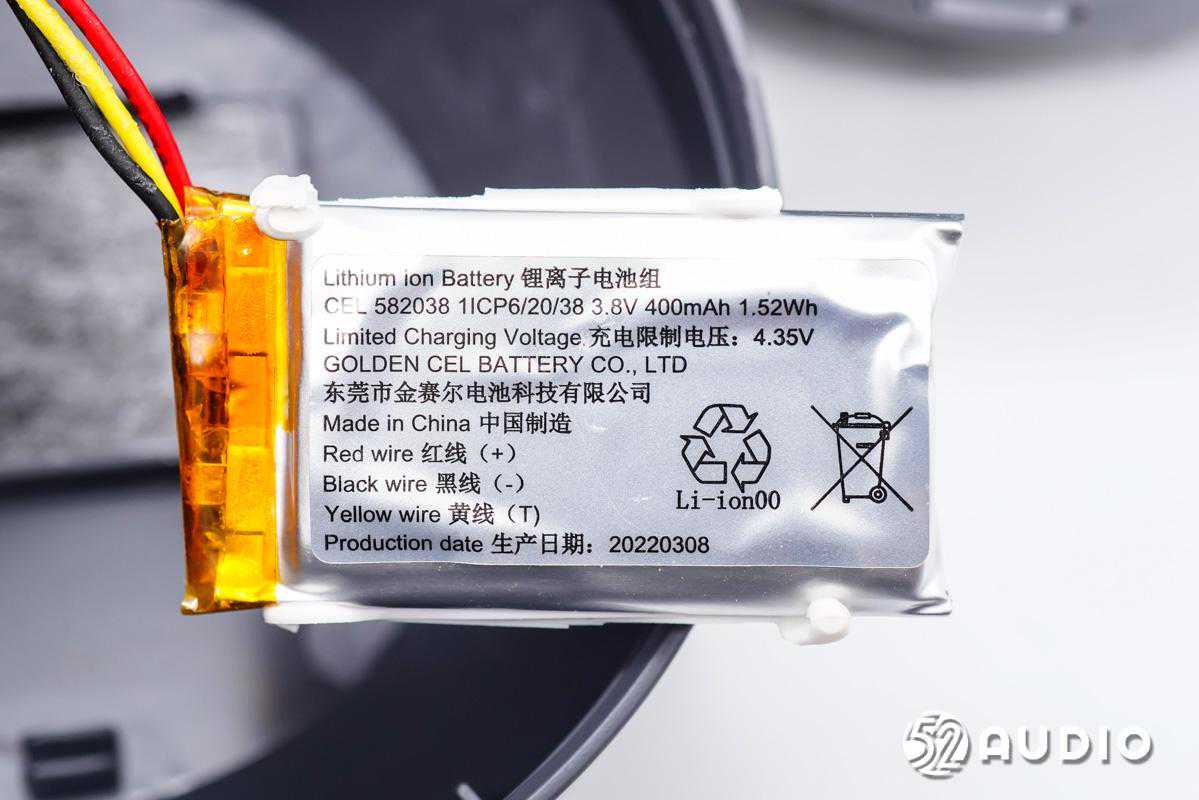

耳机内置锂离子电池组型号：CEL582038，电压：3.8V，容量：400mAh/1.52Wh，充电限制电压：4.35V，来自东莞市金赛尔电池科技有限公司。

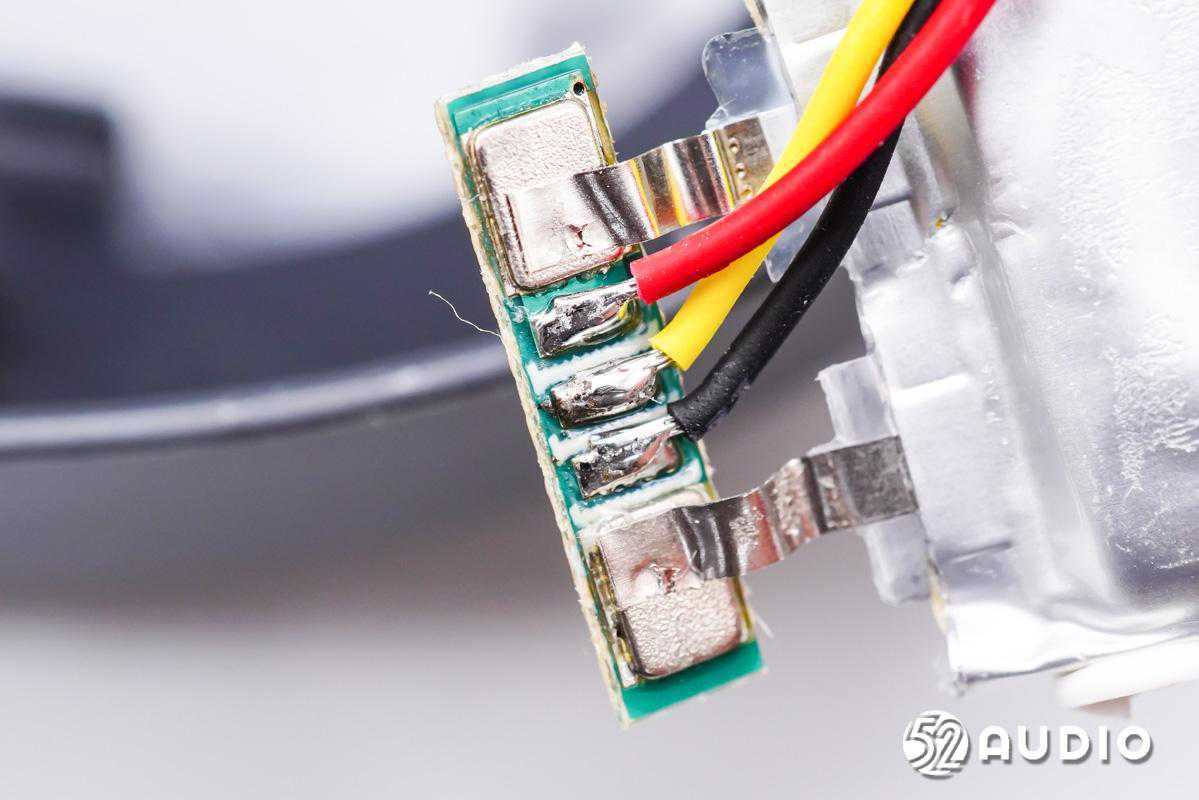

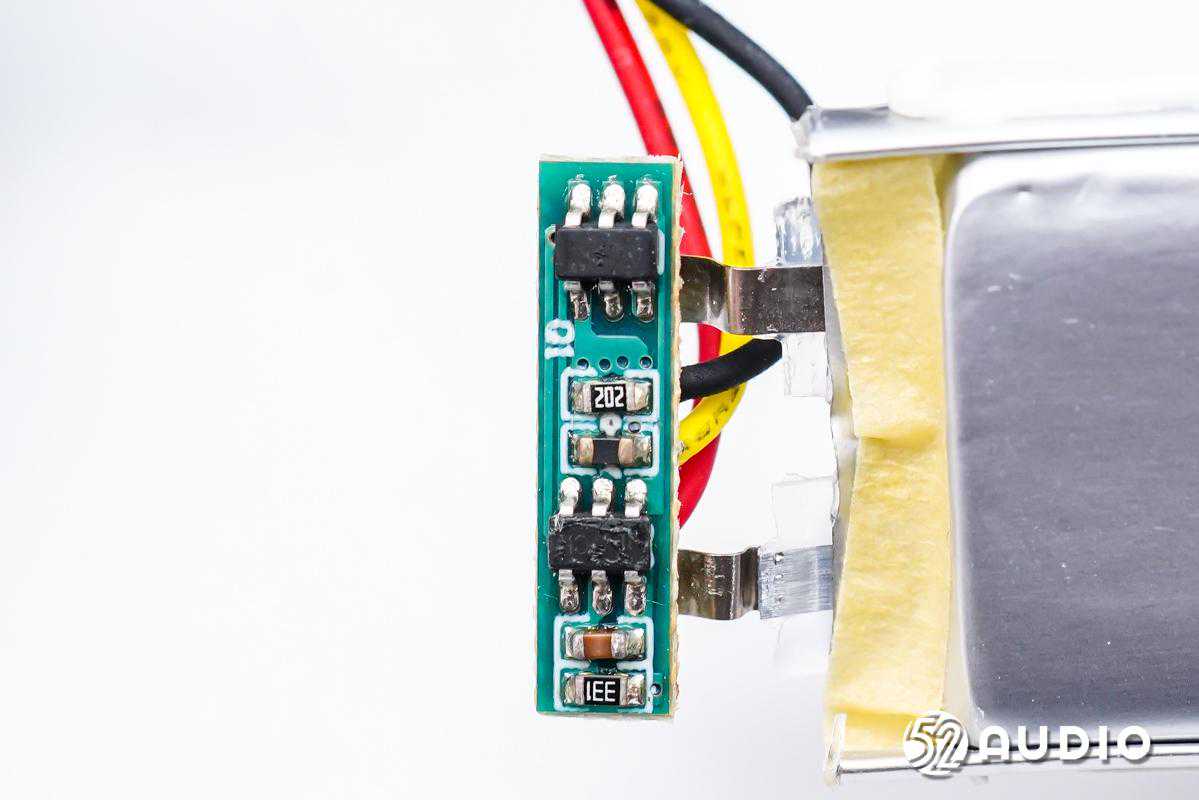

电池保护板电路一览，设置有锂电保护IC和MOS管，以及用于检测电池温度的热敏电阻。
保护板背面电路一览。
镭雕MD25D126的MEMS麦克风特写，用于降噪功能拾取外部环境噪音，同样来自敏芯微电子。

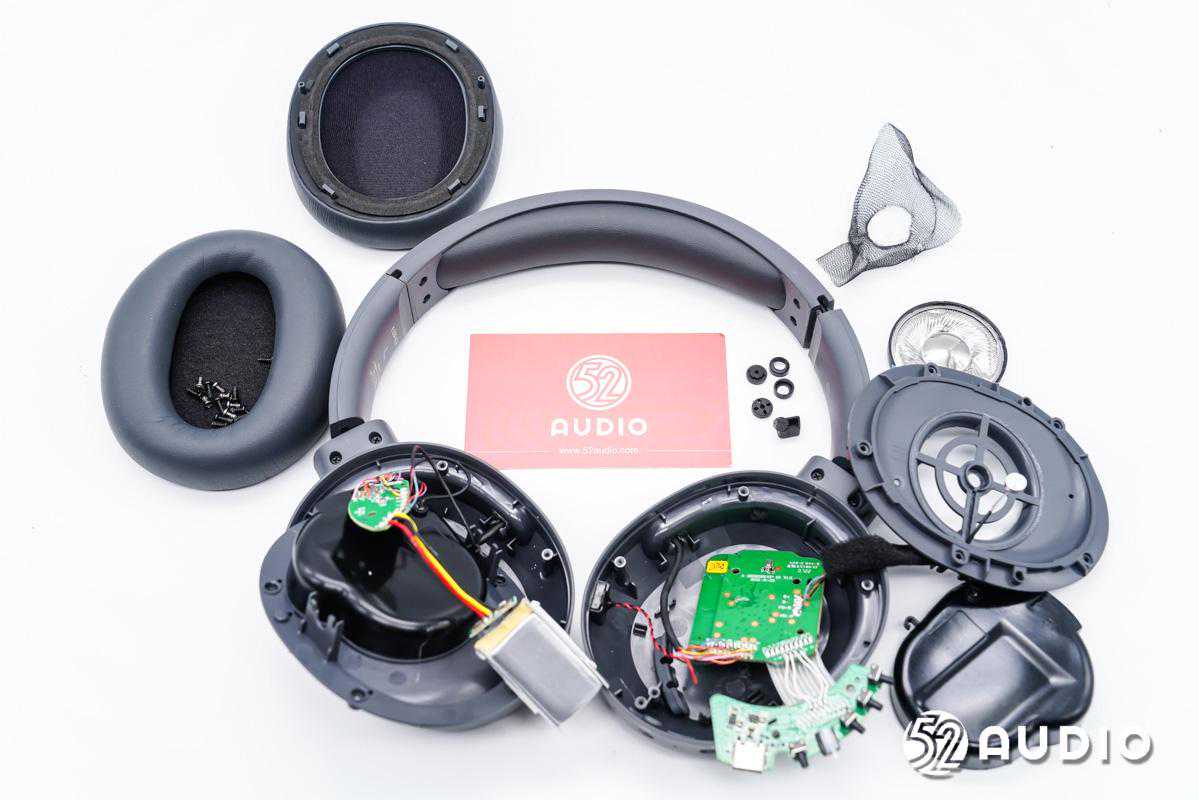

漫步者W820NB头戴式耳机拆解全家福。
三、我爱音频网总结漫步者W820NB头戴式耳机外观方面采用了轻量化设计，支持90°左右旋转和小角度上下旋转，支持头梁调节，搭配柔软亲肤的头垫和耳罩，为用户提供个性化的舒适佩戴效果。机身上的多功能按键，实现了丰富便捷的交互体验。
内部结构配置方面，左右耳机内均搭载了40mm镀钛复合振膜动圈单元，前馈驻极体麦克风+后馈MEMS麦克风的组合，用于混合主动降噪功能拾取环境噪音。其他方面，右耳内部设置主板和电源输入小板，以及一颗通话拾音麦克风；左耳则设置电池单元。
电路方面，耳机搭载金赛尔400mAh锂电池，采用了Type-C接口输入电源，由维安WP1430芯片负责输入过压保护，微源LP4066充电IC为内置锂电池充电。耳机主控芯片为恒玄BES2300蓝牙音频SoC，支持蓝牙5.0，集成丰富的功能，单芯片实现高音质和主动降噪。
