适用于或系统。1画面中添加控件来获取通讯状态

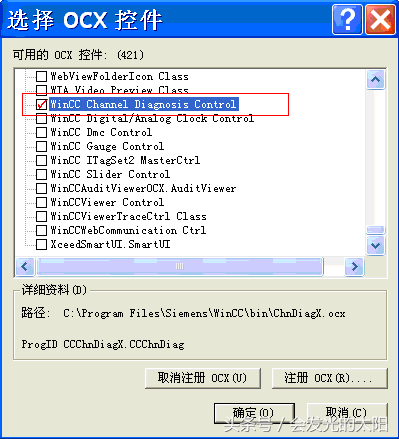

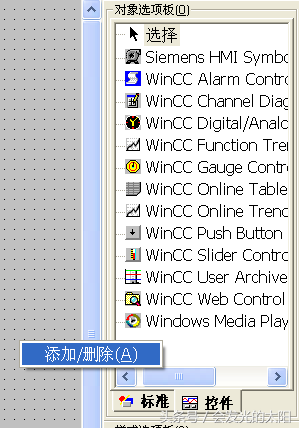

WinCC提供工具“ChannelDiagonsis”来判断项目中连接的通讯状态，此工具在操作系统“开始”—“Simatic”—“WinCC”—“Tools”目录下可以找到。此工具也可以添加到WinCC画面中使用。
图1
图2
图3

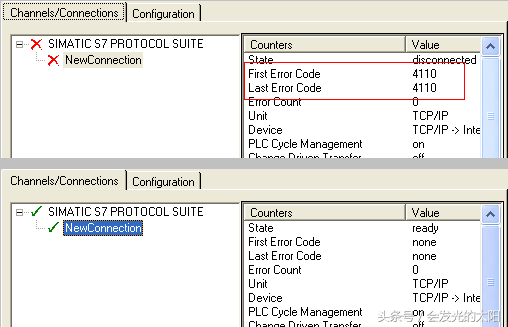

项目激活运行后，通道诊断控件会显示项目中通讯连接的通讯状态，绿勾表示通讯正常，红叉表示通讯故障。选中故障链接，在右边列表中能显示出此故障的错误代码（图4）。
图4
错误代码的说明可以在帮助文档“”中查到，此帮助文档在WinCC的安装路径下（如：C:\Programs\Siemens\WinCC\bin）找到。
2根据通讯状态改变对象属性在连接中所建的变量，在通讯时都会带有变量状态信息，变量状态包含WinCC和自动化设备之间的连接状态。通过获取这个变量状态，我们就能得知变量所在连接的通讯状态。

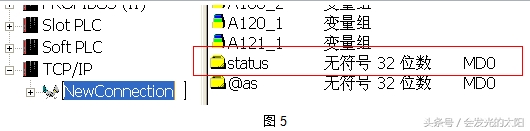

首先在需要监控的通讯连接下新建一个变量“status”，地址取位存储区首地址（图5）。

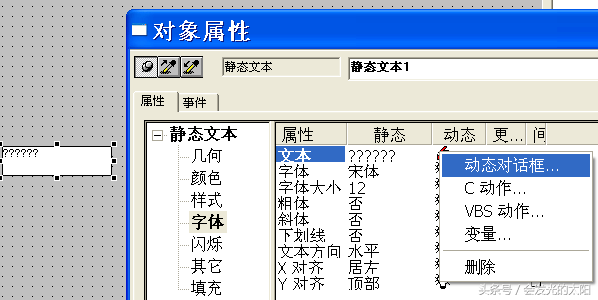

在此文档中我们以静态文本来举例。在画面中添加一个静态文本，选择对象属性“字体”à“文本”，在动态列表中选择“动态对话框”（图6）。
图6

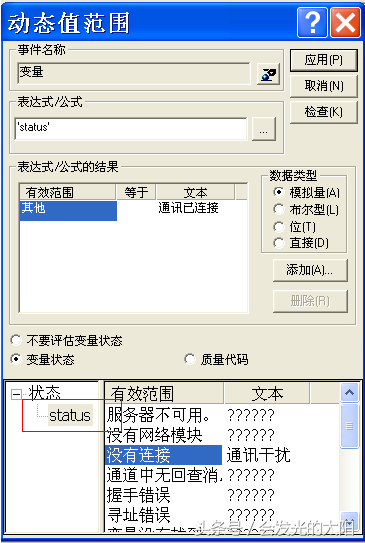

在动态对话框中，表达式/公式选择变量“status”，把表达式/公式的结果列表中“其他”范围对应的文本修改成“通讯已连接”。选择“变量状态”，在弹出的状态列表中，把“没有连接”范围对应的文本修改成“通讯干扰”（图7），应用此设置。
图7
项目激活运行后，如果通讯正常，静态文本会显示“通讯已连接”，如果通讯故障会显示“通讯干扰”。（具体故障原因可检查通道诊断）
此组态方法也可应用到其他对象，例如修改对象的背景颜色等。
3使用脚本获取通讯状态上一章节是把变量的“变量状态”直接与对象属性关联，这个“变量状态”也可以直接使用脚本来读取，在脚本中判断通讯状态，继而执行比较复杂的逻辑操作。
首先在需要监控的通讯链接下新建一个变量“status”，地址取位存储区首地址（图5）。

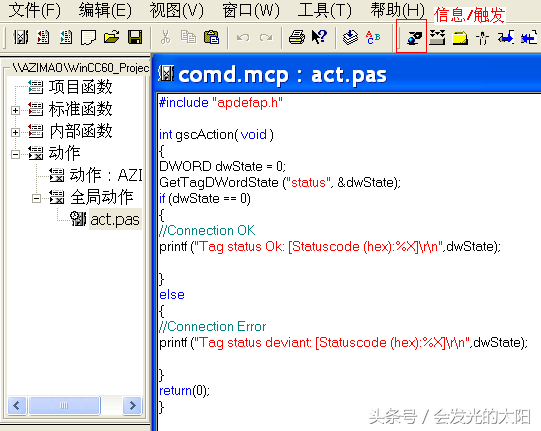

打开“全局脚本”—“C-Editor”，新建一个“动作”，编写如下代码（图8）。脚本中“GetTagDWordState”函数获取了变量的变量状态，然后使用If语句执行判断。
图8
图9
图10
注意事项：

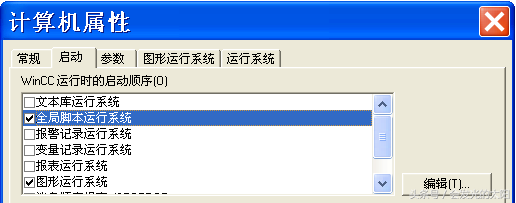

1．项目运行前必须把计算机属性“启动”列表中“全局脚本行系统”给勾选上（图11）。

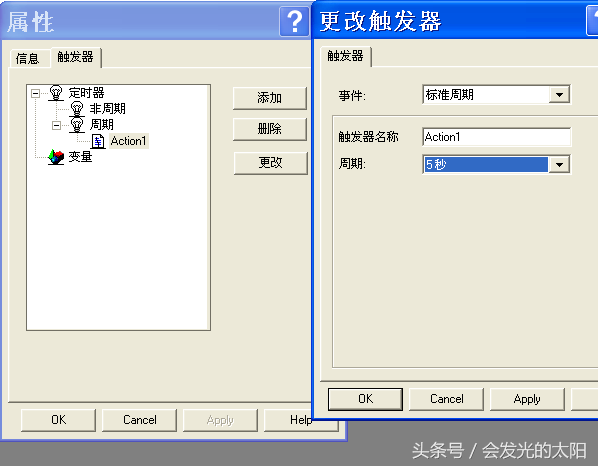

2．脚本的执行周期用户可根据项目自行修改，但是不建议执行周期过密。因为在WinCC系统中脚本是单进程的，如果脚本中有很耗时的执行过程，过密的执行周期会造成系统负担过大，导致脚本不执行或者系统运行缓慢等现象。
图11

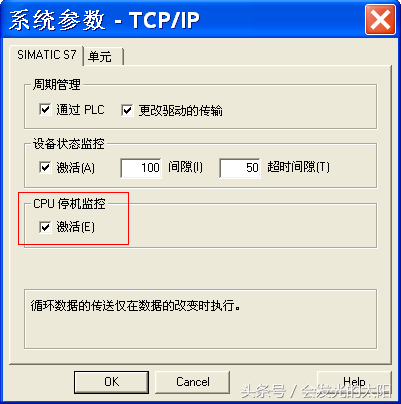

4CPU停机监控
图12
