1．系统的体系结构
图1系统结构
下面将以上图中的系统为例来说明AS系统中时间同步的配置。分别介绍WinCC服务器通过系统总线和PLC进行时间同步，以及WinCC客户端通过终端总线和WinCC服务器进行时间同步，最后介绍时间同步的状态显示和诊断。
2．WinCC“时间同步”组件介绍
“时间同步”是WinCC的一个组件，它使用SIMATIC方式控制整个系统的时间同步。不使用NTP方法。
如果要使用“时间同步”，WinCC需要安装BPC（基本过程控制）。
图2WinCC“时间同步”组件
3．WinCC服务器与PLC之间的时间同步
3.1WinCC做时间主站，PLC做时间从站
1）PLC组态
SIMATIC方式时间同步是基于MAC地址的，因此PLC需要支持MAC地址的模块（注：CPU自带PN口不支持MAC地址）。
在CPU属性“Diagnostics/Clock”栏中设置CPU的时间同步。在“InthePLC”项中，“SynchronizationMode”设为“Asslave”。

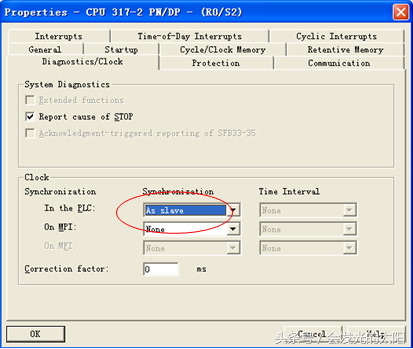

图3CPU作为时间从站
CP343-1设置：
图4CP341-1从网络中接收时间信息
2）WinCC设置
当WinCC使用CP1613时，首先要激活CP1613的时间同步功能（普通网卡可忽略）。
图5SIMATICNET控制台

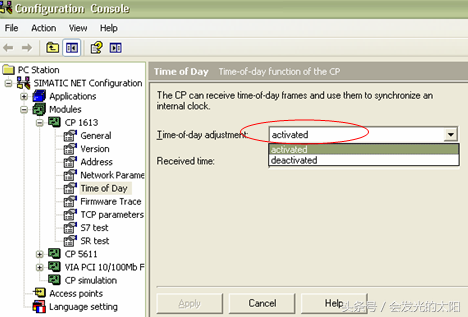

图6激活CP1613的时间同步功能
在WinCC组态编辑器中对时间同步进行组态。打开“时间同步”，按下图配置：

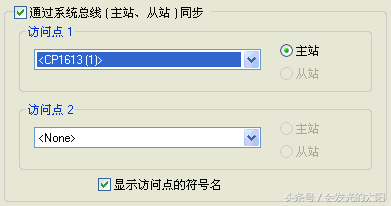

图7WinCC作为时间主站
3.2PLC做时间主站，WinCC做时间从站
1）PLC组态

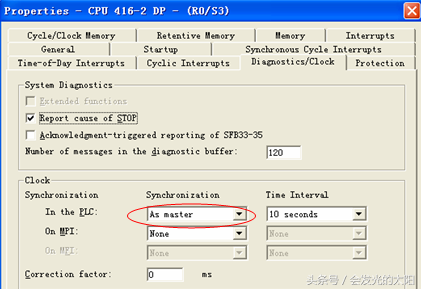

在CPU属性“Diagnostics/Clock”栏中设置CPU的时间同步。在“InthePLC”项中，“SynchronizationMode”设为“Asmaster”，“Timeinterval”设为“10second”。
图8CPU作为时间主站
CP443-1设置
选中SIMATICMode下的ActiveSIMATICTime-of-daysynchronization和Usecorrectedtime，通过CP模块来实现时间信号的传送。
图9CP443-1设置
2）WinCC组态
当WinCC使用CP1613时，首先要激活CP1613的时间同步功能（普通网卡可忽略）。

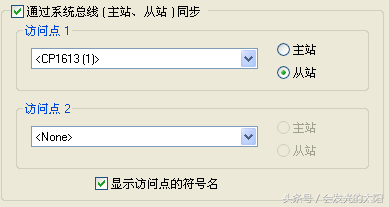

在WinCC组态编辑器中对时间同步进行组态。打开“时间同步”，按下图配置：
图7WinCC作为时间从站
4．WinCC客户机与服务器之间的时间同步

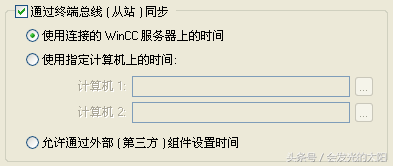

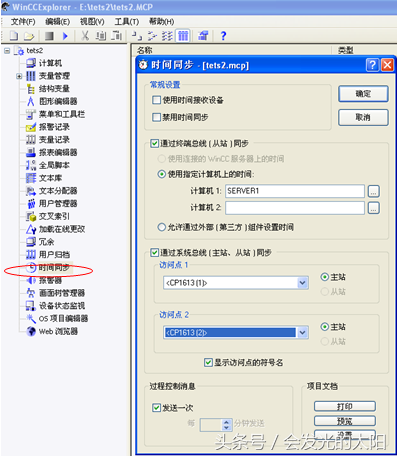

首先WinCC客户端需要加载WinCC服务器的服务器数据包，然后在“时间同步”中选择“使用连接的服务器上的时间”：

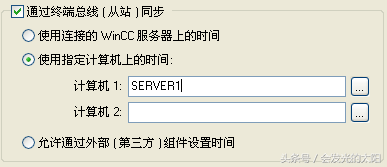

或者直接选择“使用指定计算机上的时间”：
5．测试及诊断
1）测试

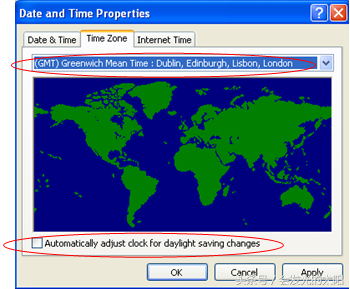

设置WinCC的时区为GMT0，并取消夏时制：
图8计算机时区设置
设置PLC的时间：

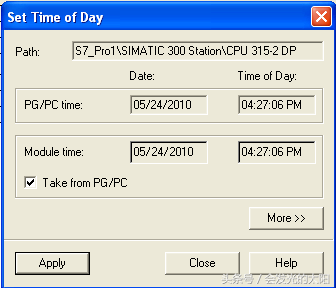

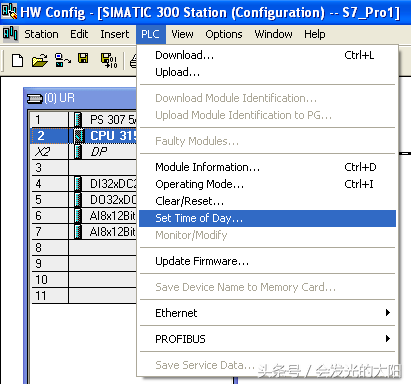

选中CPU，选择菜单PLC——SetTimeofDay…，在弹出的对话框中设置PLC时间。
修改CPU时间后，可以发现其时间很快会被WinCC同步（或WinCC时间跟随PLC改变）。
注意：WinCC作为时间主站时，当其时间变化大于5s时，WinCC同步功能被禁用。
2）PLC时间同步的状态诊断：
选择“开始”“SIMATIC”“STEP7”“NCMS7”“诊断”打开诊断工具：
图9打开诊断工具

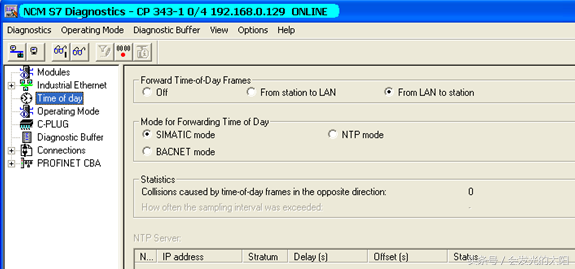

图10诊断工具--NCMS7Diagnostics
3）WinCC时间同步的状态诊断
组态“时间同步”后，WinCC生成系统变量“@TimeSyncDevice1State”和“@TimeSyncDevice2State”分别显示两个访问点的状态。

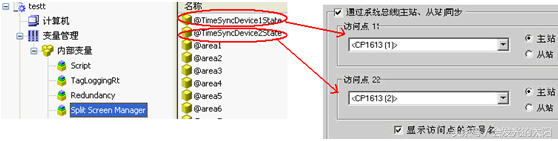

图11和时间同步有关的系统变量
另外，使用项目编辑器后可以生成时间同步相关的控制消息。
