NXPS32系列S32K3XXS32K3xxDataSheetSupportsS32K312,S32K344,S32K324,,S32K322,S32K341,S32K342,S32K328,S32K338,S32K348,S32K358.
•工作特点—电压范围:2.97V~5.5V—环境温度范围:-40℃~125℃电源模式•Arm™Cortex-M7核心，32位CPU—M7支持高达160mhz的频率与2.14DMIPS/MHz-基于Armv7和Thumb®-2ISA的ArmCore-集成数字信号处理器(DSP)-可配置的嵌套矢量中断控制器(NVIC)-单精度浮点单元(FPU)
•时钟接口-8-40MHz快速外部振荡器(FXOSC)-48MHz快速内部RC振荡器(FIRC)-32khz低功率振荡器(SIRC)-32khz慢速外部振荡器(sscoc)-系统锁相环(SPLL)
•I/O和封装-lqfp48,maxqfp100,maxqfp172，MAPBGA257,MAPBGA289,MaxQFP172外露垫(EP)包选项
•多达32通道DMA与多达128个请求源使用DMAMUX
•内存和内存接口-高达8mb的程序闪存与ECC-高达128k的灵活程序或数据闪存内存—最大512kb带ECC的SRAM，包含192kb的TCMRAM，保证最高CPU性能具有最小延迟的快速控制循环-每个核心的数据和指令缓存尽量减少内存访问对性能的影响延迟-支持QuadSPI
•混合信号模拟-最多三个12位模数转换器(ADC)，每个ADC最多可提供24路模拟输入模块-一个温度传感器(TempSense)-最多三个模拟比较器(CMP)，每个都有具有内部8位DAC的比较器
•人机界面(HMI)—最多235个GPIO引脚-不可屏蔽中断(NMI)-多达60引脚与唤醒能力-最多32个引脚，支持中断
•电源管理-低功耗ArmCortex-M7内核，性能优异能源效率，与性能平衡—电源管理控制器(PowerManagementController,PMC)简化模式管理(RUN和备用)—支持外设特定时钟门控。只有特定的外设仍然在低功耗下工作模式。
•通信接口—最多16个串行通信接口(LPUART)模块，支持LIN,UART和DMA—最多6个低功耗串行外设接口(LPSPI)模块与DMA支持-最多两个低功耗集成电路(LPI2C)模块与DMA支持—1个改进型I3C模块支持DMA-最多6个FlexCAN模块(可选CAN-FD)支持)-灵活、高性能的FlexIO模块串行接口—1个以太网模块-最多两个同步音频接口(SAI)模块
•可靠性、安全性和安全性-硬件安全引擎(HSE_B)—最多两个内部软件看门狗定时器(SWT)—所有内存的ECC(Error-CorrectingCode)—数据路径上的错误检测码(EDC)—CRC(CyclicRedundancyCheck)模块-120位唯一标识号—扩展跨域域控制器(XRDC)，为主核心提供保护访问权限-虚拟化包装(VIRT_WRAPPER)，提供I/O保护
•调试功能-串口线JTAG调试端口(SWJ-DP)，2引脚串行线调试(SWD)外部调试器-调试观察点和跟踪(DWT)，与四个作为硬件观察点的可配置比较器—SWO(SerialWireOutput)—同步跟踪数据支持-仪器跟踪Macrocell(ITM软件和硬件的痕迹，加上时间戳-CoreSightAHBTraceMacrocell(HTM)-Flash补丁和断点(FPB)与能力补丁代码和数据从代码空间到系统空间-串行线查看器(SWV):跟踪功能提供读，写，异常，PC的显示样品和印刷品-完整的数据跟踪多达16个输出宽—ECT(EmbeddedCrossTrigger)用于多核运行控制和跟踪交叉触发;使用CoreSight交叉触发接口(CTI)
•定时和控制-最多三个增强型模块化I/O系统(eMIOS);提供多达72个定时器通道(IC/OC/PWM)-最多两个系统定时器模块(STM)-最多两个逻辑控制单元(LCU)-支持ADC/定时器(BCTU)的完全交叉触发-一个触发MUX控制(TRGMUX)模块—最多支持3个PIT(PeriodicInterruptTimer)模块-32位RTC(RealTimeCounter)，具有自治功能周期性中断(API)功能
1概述S32K3xx产品系列进一步扩展了Arm®Cortex®-M0+/M4FS32K1xx芯片的高度可扩展产品组合ArmCortex-M7内核具有更高的频率，更大的内存，ASIL-B和D等级以及先进的安全性模块。专注于汽车环境的稳健性，S32K3xx产品系列器件非常适合广泛的应用适用于电气恶劣环境中的应用，并针对成本敏感的应用进行了优化，提供了新的，节省空间的应用包选项。S32K3xx系列提供了广泛的内存、外设和性能选择。这里的设备系列共享公共外设和引脚，允许开发人员在芯片系列内或在其他芯片系列之间轻松迁移以利用更多的内存或功能集成。S32K3x1,S32K322,S32K342和S32K3x8的具体信息是初步的，直到这些设备合格和如有变动，恕不另行通知。

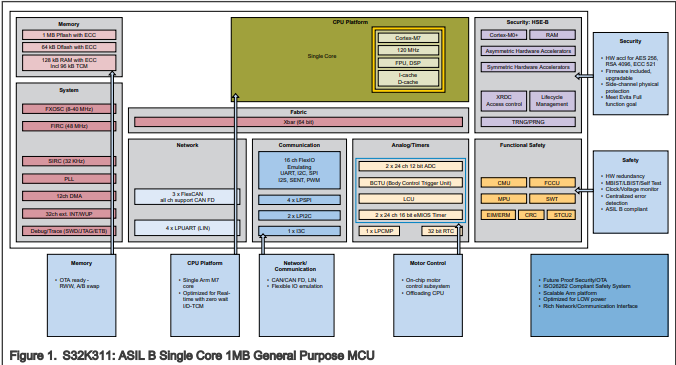

2框图下图为S32K3xx产品系列框图[1]
产品属性
类型
描述
选择
类别
集成电路（IC）
嵌入式
微控制器
制造商
NXPUSAInc.
系列
Automotive,AEC-Q100,S32K3
包装
卷带（TR）
产品状态
在售
核心处理器
ARM®Cortex®-M7
内核规格
32-位
速度
120MHz
连接能力
CANbus，FlexIO，I²C，I³C，LINbus，SPI，UART/USART
外设
DMA，串行音频，WDT
I/O数
143
程序存储容量
2MB（2Mx8）
程序存储器类型
闪存
EEPROM容量
128Kx8
RAM大小
192Kx8
电压-供电(Vcc/Vdd)
2.97V~5.5V
数据转换器
A/D24x12bSAR
振荡器类型
外部，内部
工作温度
-40°C~105°C
安装类型
表面贴装型
封装/外壳
172-QFP
供应商器件封装
172-QFP（16x16）
