西门子6SE70系列变频器是由德国西门子公司推出的,基于全数字控制的工程变频器,单机容量从2.2-4000KW,具有卷绕、角度同步、张力控制工艺控制选件等功能,应用领域非常广泛。
一、西门子6SE70变频器E报警故障原因
在西门子6SE70变频器使用过程中，E报警是常见的一种故障现象，主要是由于变频器的主控板（CUVC）板和功率板的通讯故障引起。出现E报警后，将导致变频器无法工作。
在E故障出现时，首先应考虑是否CUVC板出现损坏，如果CUVC板排查后无故障，则应进一步排查是否是由于功率板故障导致，定位故障源后再进行维修。
二、西门子6SE70变频器E故障维修案例
一台西门子变频器6se7023变频器，控制面板PMU液晶显示屏显示E故障报警，变频器无法工作，启停和送电均无效。处理过程如下：
首先更换新CUVC板，对变频器输入侧送电，发现操作面板仍然显示E报警，不能复位，因此排除CUVC板故障，判断故障是出在功率板上；
将更换下来的CUVC板放在好的变频器上测试，发现操作面板显示正常，E报警消除，同时测试CUVC板输入输出功能正常，再次确认CUVC板无故障；
对变频器内部清理干净后，将功率板拆下，单独放在维修台上测试，给功率卡送直流560VDC电压，开关电源开始工作，用示波仪测量功率卡上开关电源电压值，发现15V电压值为0V。

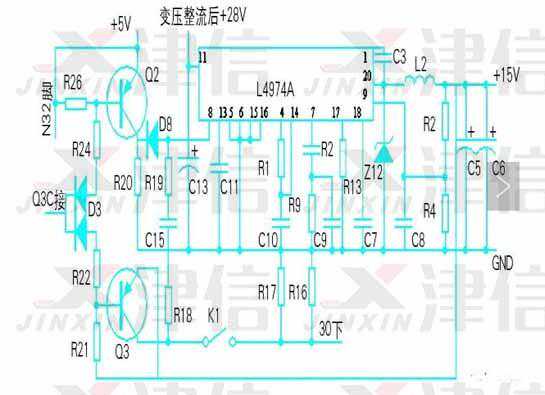

测试芯片L4974A输出电压15V为0V，查芯片8脚软启动电压是0.5V，正常值为3.85V，所以芯片L4974A的8脚输入电压不对。经查Q2输入触发电压正常。
将功率卡供电电压切断，用万用表测量电路中的元器件，发现Q2损坏，其它元件正常；
更换Q2后，给功率卡送电，测量芯片L4974A输出电压为15V，电压输出正常，操作面板显示正常，E报警消除。
安装功率板和控制板后，对变频器进行静态测试，满足送电条件，对变频器输入侧送电，输入参数，启动变频器后运行正常。
