你知道吗，任何复杂的工程应用都是由一些基本的编程环节组成的，所以我们必须要掌握基本的编程环节和一些典型的基本控制设计。
今天这一篇文章就介绍一下PLC控制系统的最基本的控制，包括初始化控制、故障控制、复电输出禁止控制、多工况选择控制等。
1、PLC的初始化控制
一般来说，在PLC控制中需要给设备做初始化后才能进入正常的控制阶段，这些初始化工作只在PLC通电的开始阶段运行，当PLC正常运行后，不再执行这些初始化程序。
我们举个例子比较容易理解，在顺序控制中激活初始状态的操作，这其实就是初始化控制。
利用特殊辅助继电器仅在PLC上电后接通一个扫描周期的时间，所以在这个状态步的程序中的输出动作只在PLC上电的第一个扫描周期执行，这也就是实现了设备的初始化控制。
2、PLC故障控制

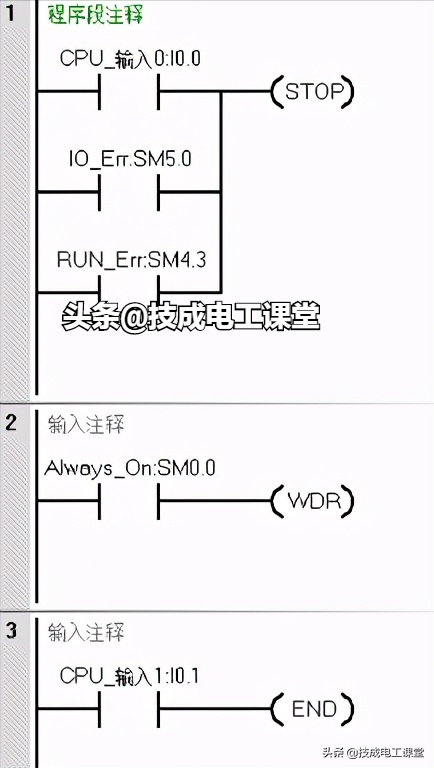

在PLC运行过程中会出现许多料想不到的故障，为了避免故障发生所带来严重的后果，需要采用一定的方法和手段保证PLC正常运行或者使其停止运行，在这些情况下往往会用到有条件结束指令、停止指令以及看门狗复位指令，下面我们以下图的程序来解释一下。
程序段1中，当按下按钮，或者PLC系统出现IO错误，或者PLC检测到程序出现问题，都会执行STOP停止指令，也就是有出现这三种情况都会执行STOP指令，从而停止PLC的运行。
程序段2中，当循环程序很多或者中断很多时，会大大延长PLC的扫描周期，从而造成看门狗错误，为了使PLC正常运行，我们可以在适当的程序位置中加入WDT看门狗复位指令，当触发WDT指令使则可以使其复位。
程序段3中，如果不希望运行某一部分程序，就可以在这段不希望运行的程序前面加上END指令，当按下按钮时，PLC就会返回主程序的开头重新扫描执行。
3、PLC的复电输出禁止控制
在实际控制电路中，可能遇到突发的情况，在复电时，控制环境可能仍处于原先得电的工作状态，从而会使设备立即恢复工作，这可能会引起设备动作逻辑错误，严重的可能导致事故的发生，为了避免这种情况的发生，在PLC控制程序中需要对一些关键的设备做复电输出禁止控制。
下图的复电输出禁止程序应用了特殊标志位，是复电接通一个扫描周期，使置位为1，和无论在和处于什么状态，均无法输出。
我们分析一下执行过程，PLC复电进入RUN运行状态后，接通一个扫描周期时间，使置位为1，常闭触点断开，从而切断了输出线圈和，达到了输出被禁止的目的。
当和所控制的设备准备好之后，比如当进入第二个扫描周期时，可以转换的状态，按下按钮，复位，常闭触点恢复为1，这时就将控制权转移给和了，如果和接通，那么和1.1输出为1。
这样就避免了PLC复电后如果和处于ON状态时导致和直接输出。
第一个扫描周期=0
第二个扫描周期后=1
=1，=1
=1，=1
=1，=0
=1，=0
=0，=1
=1，=0
=1，=1
=1，=1
4、PLC的多工况选择控制

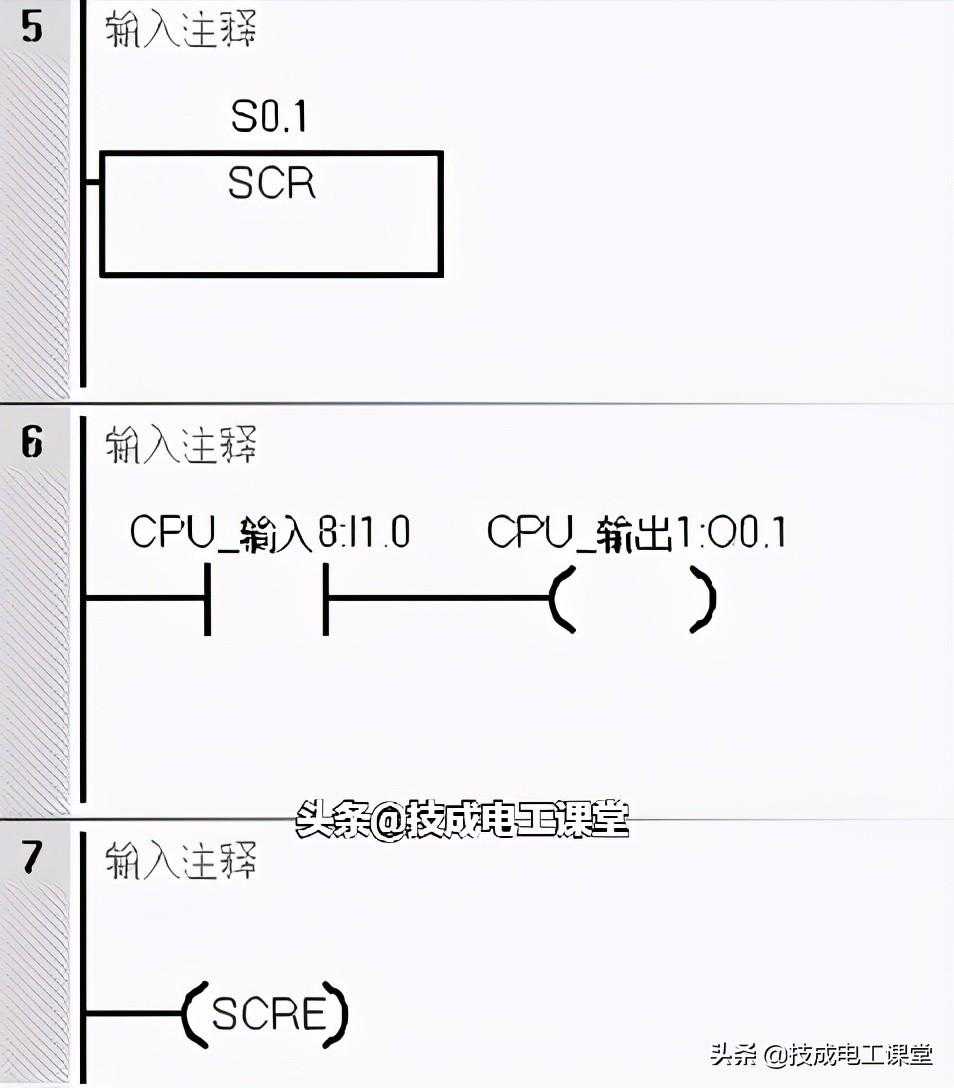

在工业控制中，经常需要有自动和手动控制结合及进行选择的功能，当然还可以有其他更多工况的选择，比如返回原点、单步操作、单周期循环和自动循环等等，像这种多工况选择功能我们可以利用顺序控制来实现，当然也可以采用其他的编程方法，比如跳转，主控指令等。
我们以手动和自动两种工况的选择为例看一下，当按钮为ON时，执行自动运行程序，当按钮为ON时，执行手动运行程序。
以上就是PLC控制系统中的几种常用的基本控制设计，大家可以根据控制系统的具体情况稍加改造就可以添加进去应用啦，你学会了吗？
