1、如何在2D安装板中隐藏部件编号
在用EPLAN布局2D安装板时，放置部件时，部件编号，图例位置以及设备标识符默认是都显示的；由于部件编号一般较长，这会让我们在布局器件时让部件编号显示重叠，且会影响绘图效果。如下图所示：
部件放置
那如何隐藏掉部件编号呢？我们可以双击该部件，打开部件放置属性框，找到显示栏，并找到部件放置选项，可以在右侧找到部件放置所属的属性层。即EPLAN491，如下图所示：

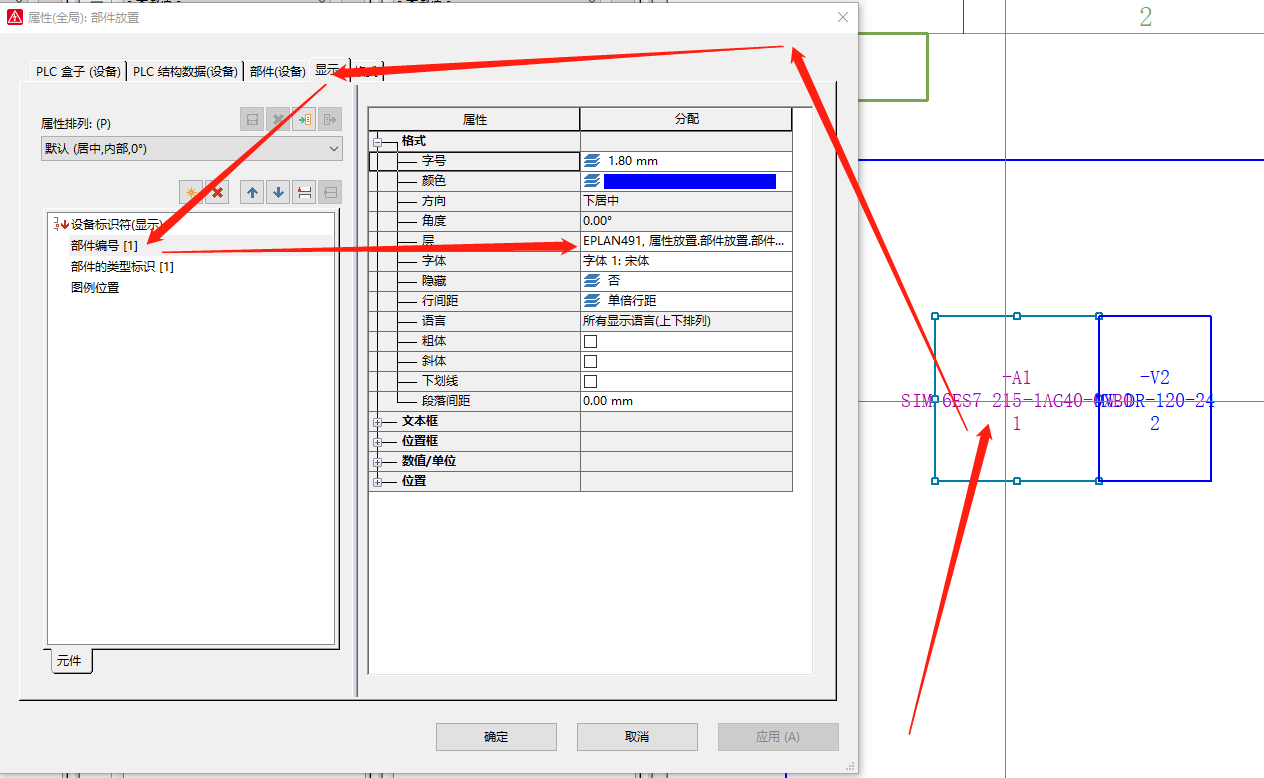

部件放置属性

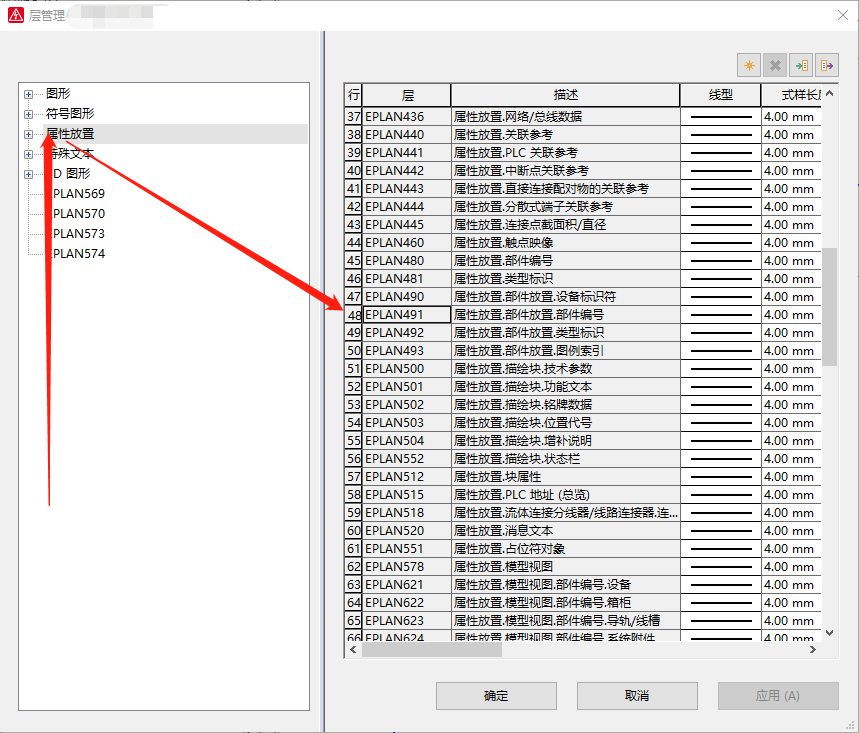

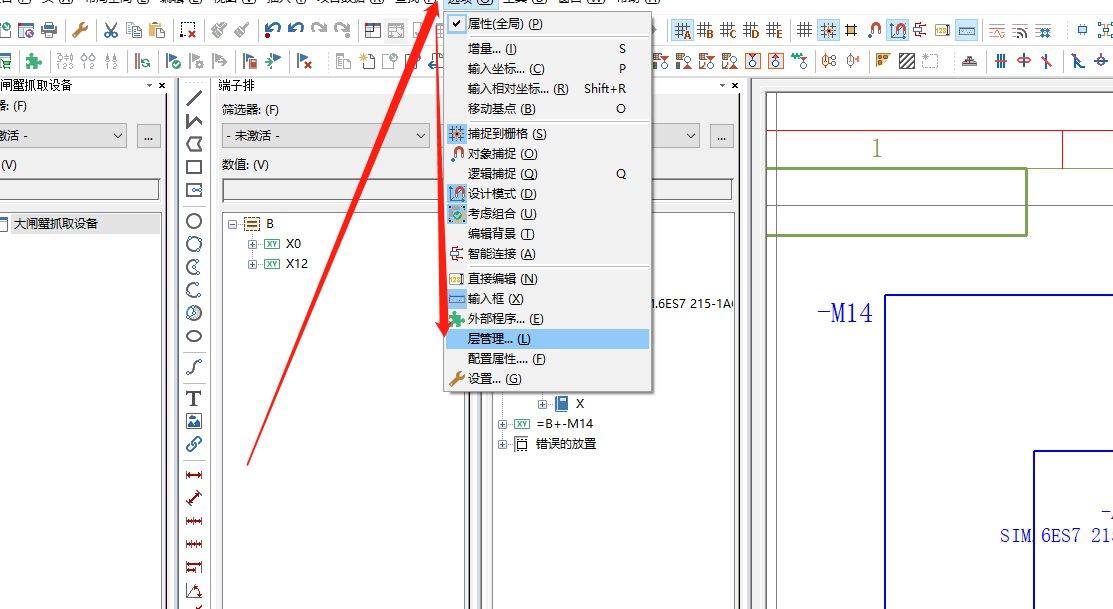

层管理
层管理

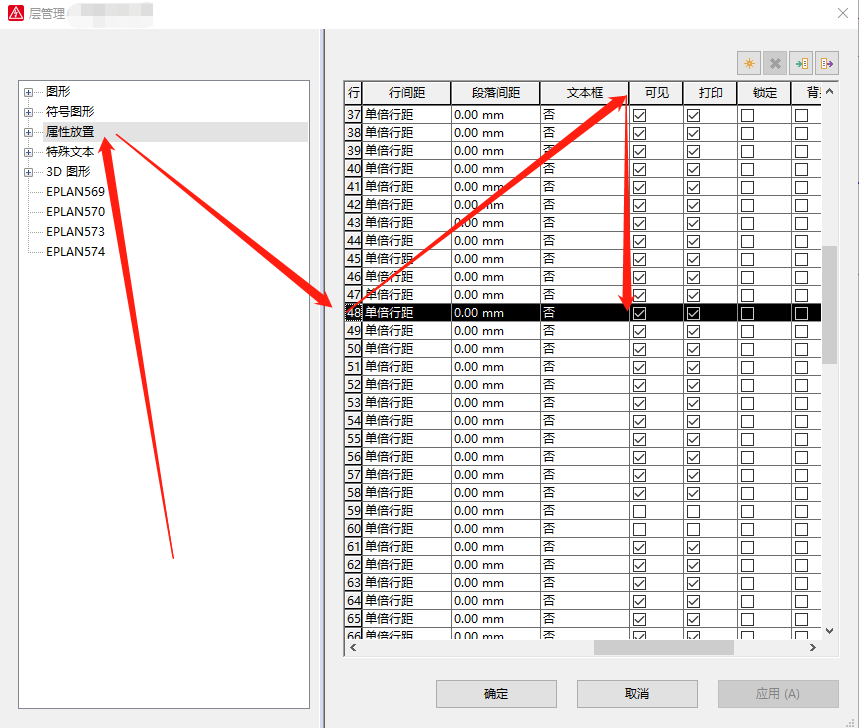

层管理-可见属性
修改完成后，将变成如下图所示效果；这样2D布局效果就好看多了。

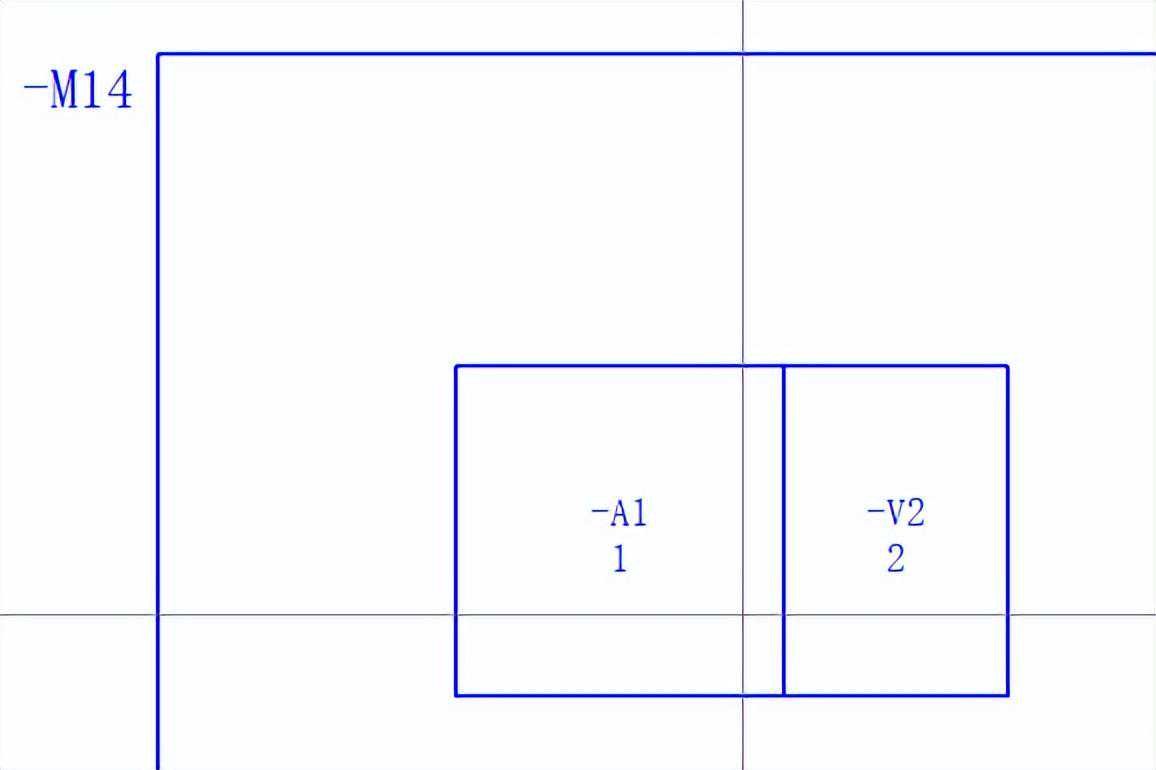

隐藏后效果
2、图例位置如何修改
在用EPLAN做2D安装板布局时，放置部件时；会生成图例位置；而成生成箱柜清单时，也会根据图例位置来进行排序；那如何让一类的器件的部件编号排一起呢？或者让图例位置与设备标识符中一类的器件编在一起呢？
图例位置
3、如何修改安装板图纸的比例。
在放置2D安装板时，图纸比例需要做出相应调整；以让安装板合理放置在图框中，可在如下位置进行修改。

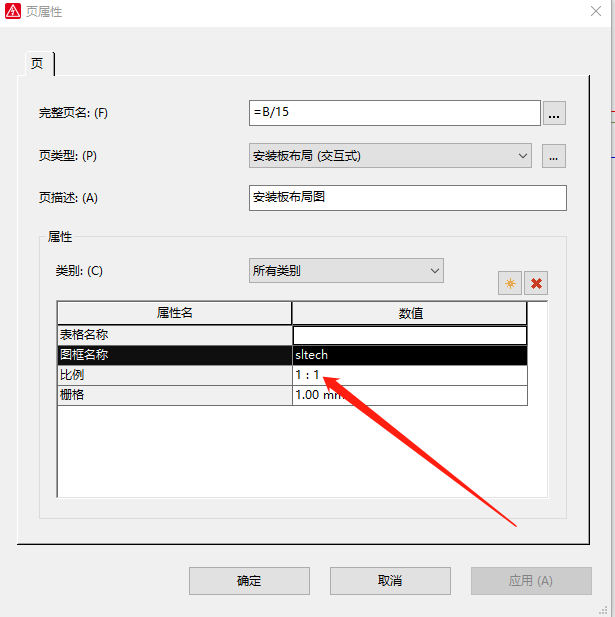

页属性
