西门子触摸屏与RS485接口的通信

SMART面板概述

SMART面板分为第一代产品SMARTLINE和第二代产品SMARTLINEIE，第一代产品无以太网口，包括Smart700和Smart1000；第二代产品集成了以太网口，包括Smart700IE和Smart1000IE，目前在售的为第二代SMARTLINEIE系列，第一代产品已经停产。

SmartLineIE与第一代SmartLine相比较主要有以下优点：

64K真彩显示，比较第一代的256色提升了多倍。

增加了工业以太网接口（支持自交叉功能）。通过该以太网口可以连接S7-200SMART和LOGO!0BA7设备，并且可同时连接多台控制器（最多3台）。

扩展了串口通信的功能。

连接数目

S7-200SMARTCPU既可以通过本体集成的RS485端口或信号板连接支持PPI协议的西门子HMI设备，还可以通过本体集成的以太网口来连接支持S7协议的西门子HMI设备。

当CPU的三个物理接口同时连接西门子HMI设备时（包含信号板），最多的连接资源数是16个。

表1.CPU的连接能力

SmartPanels支持的PLC：

第一代产品SmartLine（无以太网接口）:S7-200、OMRONCP1系列、三菱FX系列、ModbusRTU
注意：只能建一个通讯连接，否则SmartPanels无法启动项目（白屏）。

第二代产品SmartLine-IE:
串口：S7-200、OMRONCP1系列、三菱FX系列、ModbusRTU、台达（DVP-SV/ES2系列）
以太网：S7-200（CP243-1）、Smart200、LOGO!

SmartPanels通过串口只能连接一个设备，通过以太网可以连接三个设备，但是串口和以太网不能同时使用（编译通不过）。

注意：串口和以太网口只能使用一个，否则编译通不过。

创建项目

用户需要使用WinCCFlexible2008SP2China或以上版本来组态第一代产品SmartLine，如果是第二代产品SmartLineIE的话，只能使用WinCCFlexible2008SP4China进行组态。

用户既可以在WinCCFlexible中直接创建项目，也可以使用向导创建。下文主要介绍如何直接创建项目。

双击PC桌面的SIMATICWinCCflexible图标可以启动WinCCflexible，在启动画面中选择“创建一个空项目”，如图1所示。鼠标左键单击“创建一个空项目”后，打开如图2所示的“设备选择”界面。在该界面选择所使用的设备，在此以Smart1000IE为例。

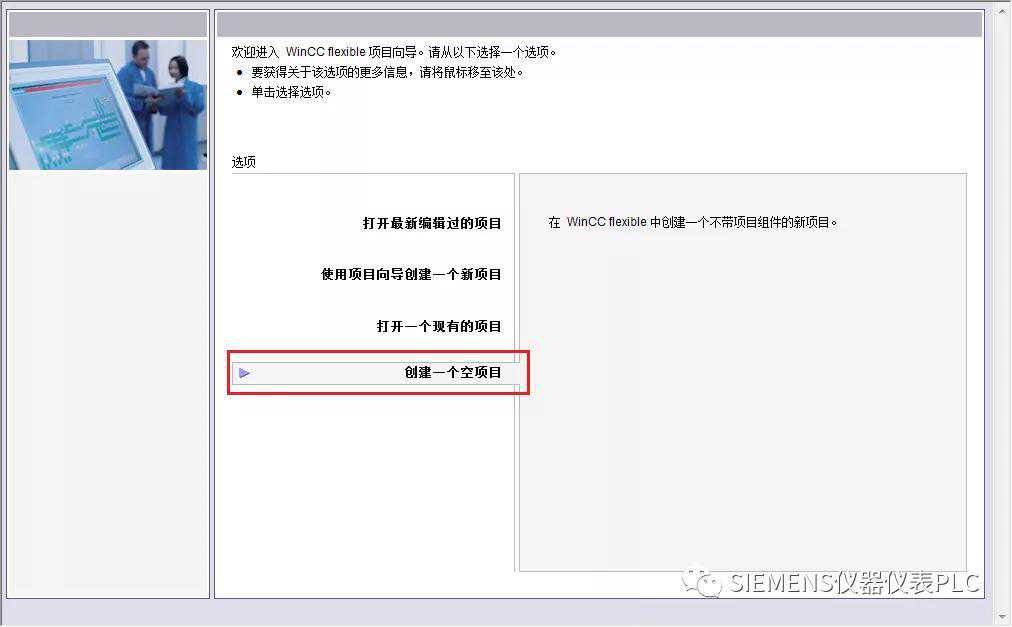

图1.直接创建项目

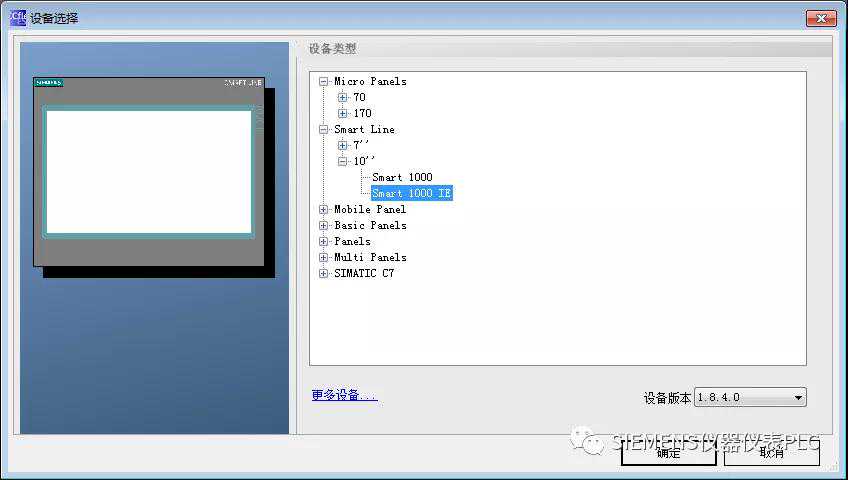

图2.设备选择

配置通信连接

用户通过以下步骤可配置Smart1000IE与S7-200SMARTCPU的PPI通信。

第一步：在WinCCflexible的主工作窗口中，展开左侧树形项目结构，选择“项目”“通讯”“连接”，双击“连接”图标以打开“连接设置”的属性窗口。如图3所示。

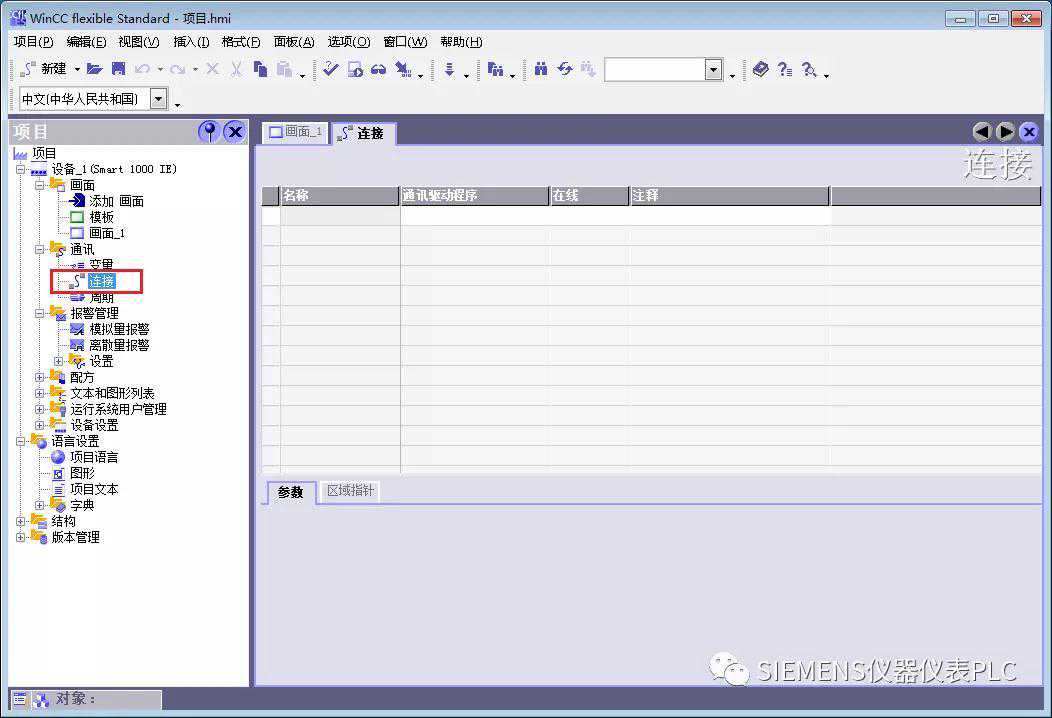

图3.打开连接窗口

第二步：在“连接”窗口中双击名称下方的空白表格，或者右击鼠标选择快捷菜单中的“添加连接”可以添加与CPU的连接。如图4所示。

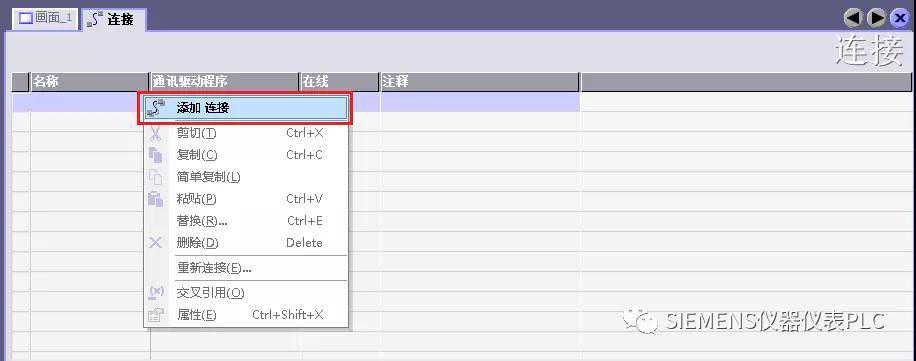

图4.添加连接

第三步：添加连接后，根据项目需求用户可以修改默认的连接名称“连接_x”，并选择“通讯驱动程序”和是否在线。由于连接的设备是S7-200SMARTCPU，所以在“通讯驱动程序”下方的下拉菜单处选择“SIAMTICS7200SMART”作为通讯驱动程序，同时激活在线连接。如图5所示。

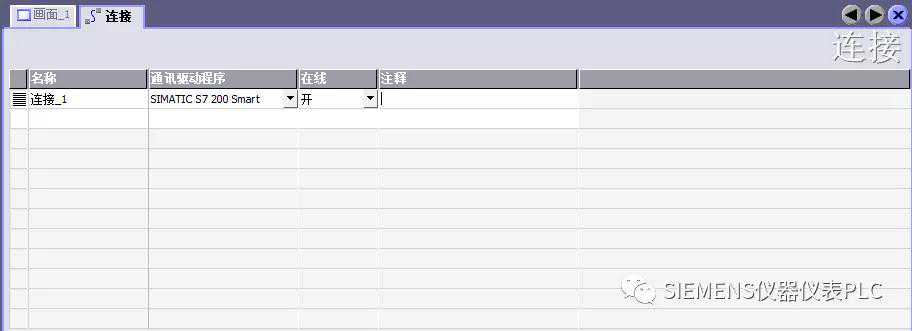

图5.配置连接

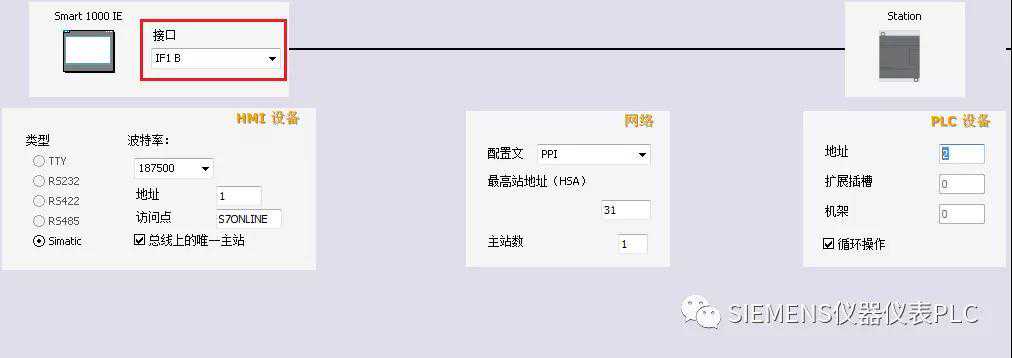

第四步：设置连接参数。首先选择Smart1000IE的接口为“IF1B”，即触摸屏的RS422/485物理接口。选中该接口后，该接口的参数设置窗口将在其下方自动显示。设置触摸屏的通信波特率为187500，站地址为1。

接着在“网络”窗口选择“PPI”为通信双方的通信协议。

最后在“PLC设备”窗口设置CPU的站地址，此处设置CPU的站地址为2，如图5所示。

图6.连接参数设置

注意：CPU的地址必须不同于HMI设备的地址，二者不能重复。

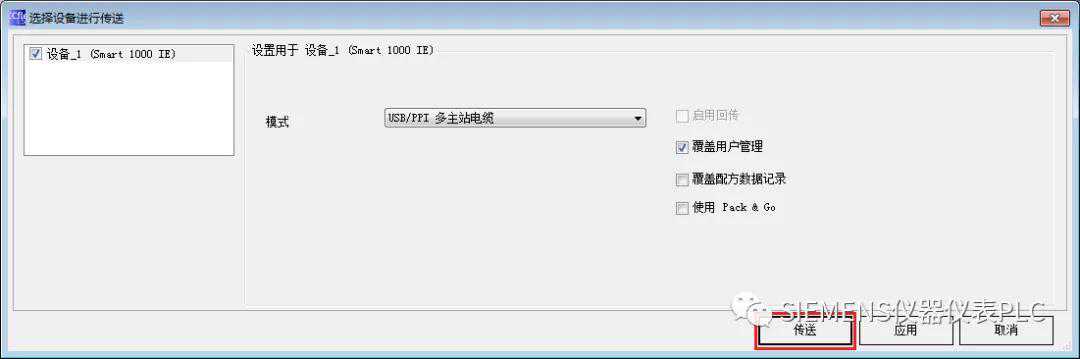

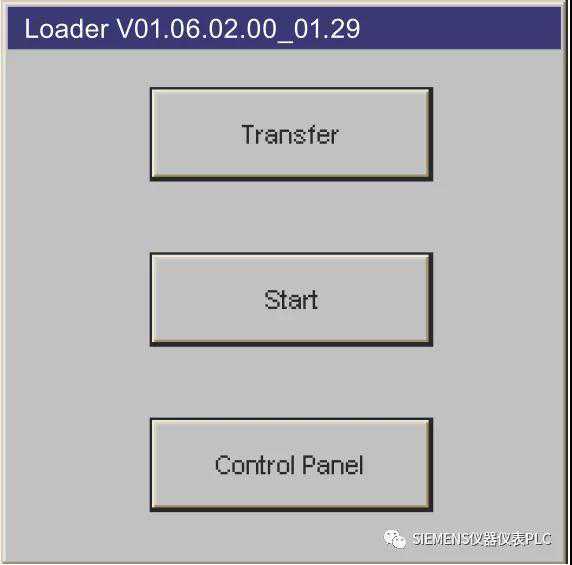

第五步：设置S7-200SMARTCPU的波特率和站地址。在STEP7Micro/WINSMART软件的项目树中选择“系统块”，然后按“回车”键，即可打开如图7所示的“系统块”窗口。为CPU的RS485端口设置的站地址和波特率必须与图6的配置保持一致，CPU的站地址为2，通信波特率为187.5kbps。
