西门子变频器调速原理，以及应用详解

变频器的功能是以参数的形式加以体现。

变频器的功能越丰富，对应的参数越多，变频器的适应性就越强。

通过修改变频器的参数值，使变频器适用于所应用的场合，该过程称为变频器的调试。

在调试中，可利用操作面板、调试软件等工具修改变频器的参数。

富士G11S变频器的操作面板

西门子G120变频器的操作面板

西门子G120变频器的调试软件

变频器的参数

G120的调试步骤

操作面板的作用：运行控制、修改参数、指示状态

G11S变频器操作面板

操作面板的结构

•LED显示屏

由4位7段数码管组成，可显示设定频率、输出

频率等各种监视数据和报警代码等。

•LED辅助指示二极管

上面一排指示当前显示数据的单位、倍率，下

面一排指示变频器当前的运行状态。

•LCD液晶显示屏

显示从运行状态到功能数据的各种信息，最下

面一行以轮换方式显示操作指导信息。

•运行控制键

变频器启动、停止命令等。

•操作控制键选择菜单，修改参数等。

修改变频器参数的操作流程

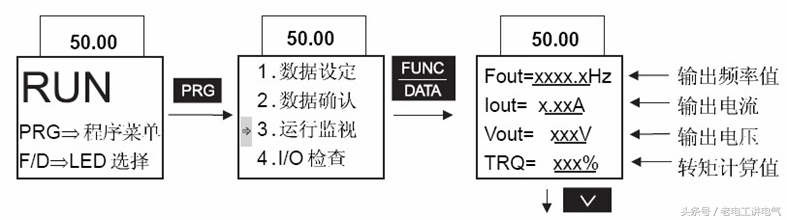

坚实变频器运行数据的操作流程

坚实变频器运行数据的操作流程

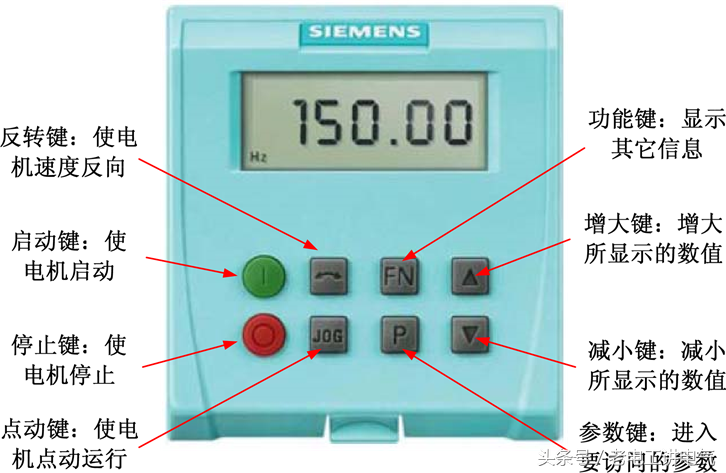

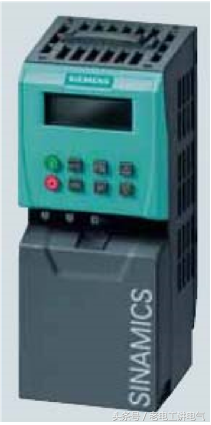

基本操作面板（BOP）

•为系统选件，可以直接插装到控制单元上。

•用于对变频器的调试，运行监控以及设置参数。

插有BOP的控制单元

按键的功能

按键功能

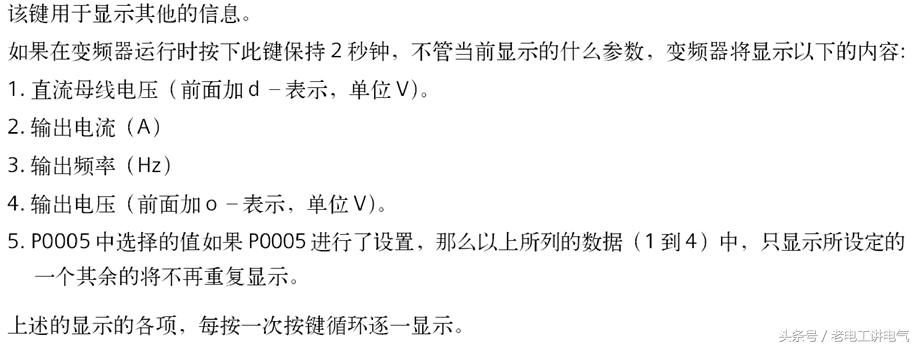

•FN键的功能

FN键的功能

通过操作面板修改参数

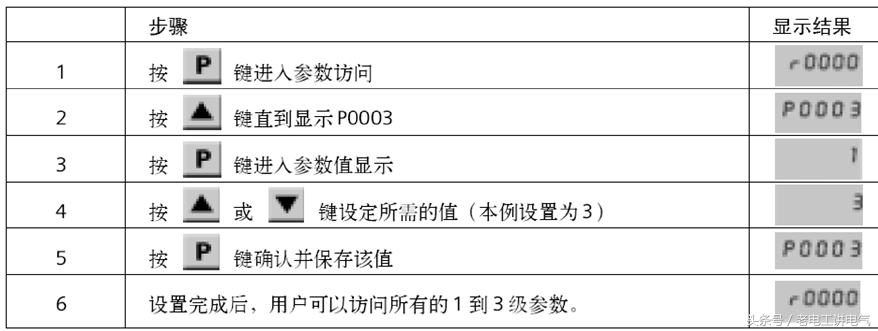

例：修改参数P003

通过操作面板修改参数

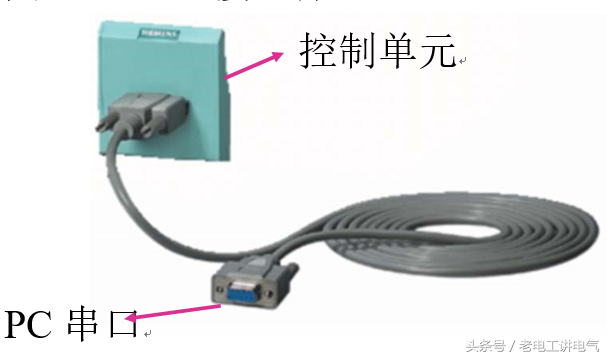

PC连接组件

•为系统选件

•是一块带隔离的RS232适配器，可以实现变频器与PC机之间通过串行RS232接口的可靠通讯。

•安装了相应软件的PC机，可以通过该组件直接

对变频器进行控制和调试。

PC连接组件

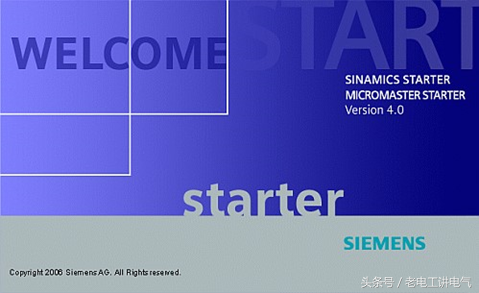

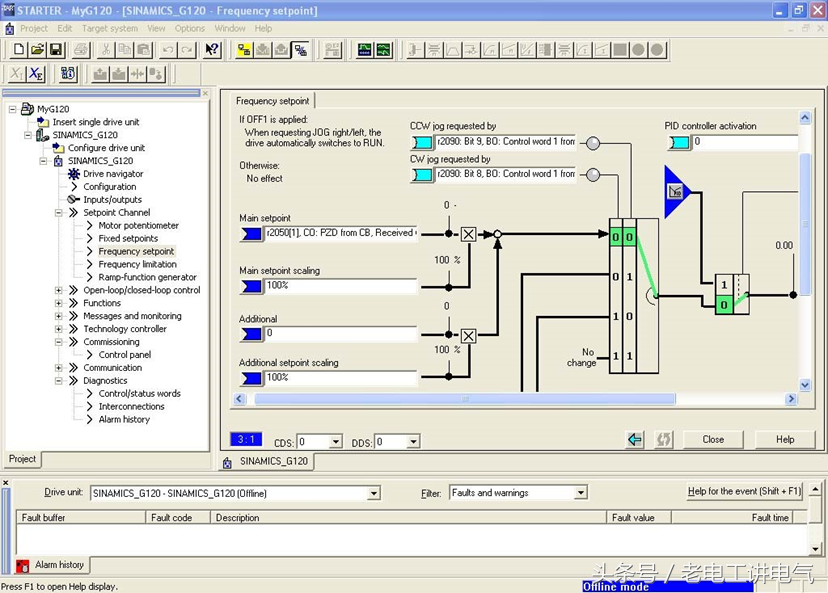

变频器的调试软件STARTER

•功能：调试、优化、诊断等。

•优点：图形化、交互式的方法进行参数设置。

start

软件截图

功能参数码

•变频器的基本功能被细化为“功能参数码”，存储在变频器中供使用时调用和配置。

•功能参数码较多的变频器一般根据功能参数码的用途和性质分为若干种类。

•功能参数码的结构由参数码和参数值组成，使用

时先确定功能参数码，再确定参数值。

G1lS／P11S变频器参数的分类•具有有效功能参数码169条。

其中：

•F××基本功能参数码36条；

•E××扩展端于功能参数码39条；

•C××频率控制功能参数码32条；

•P××电动机1功能参数码9条；

•A××电动机2功能参数码18条

•H××高级功能参数码35条。

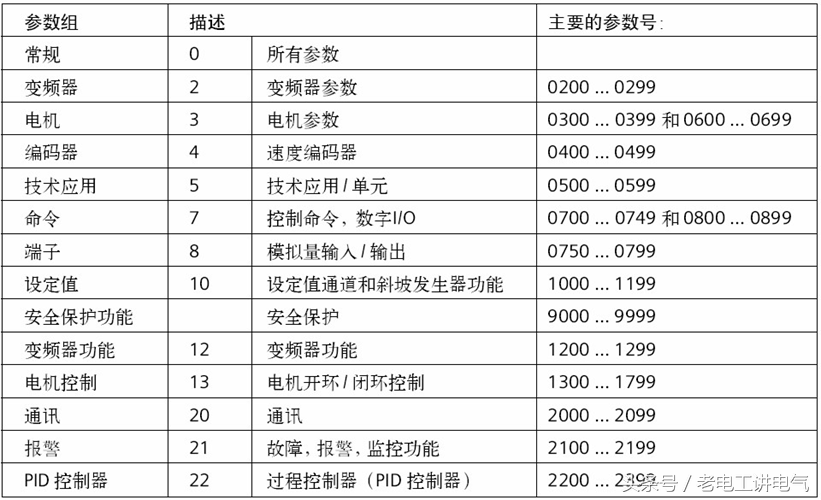

G120变频器参数的分组

常用参数

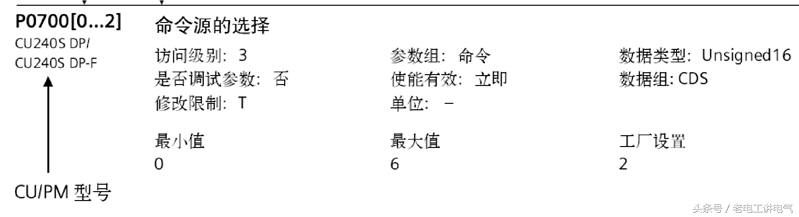

G120变频器参数的类型

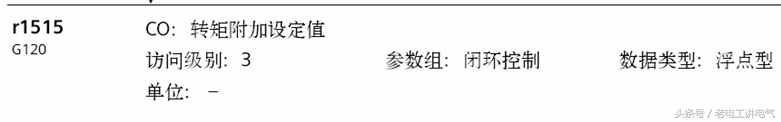

•读写参数：可以修改和显示的参数，以P开头

•只读参数：不可修改的参数，用于显示内部的变量，以r开头

变频器参数的类型

变频器参数的类型

出厂设置

•变频器出厂时所有参数的缺省设置。

•为了使变频器的功能更好地满足具体应用场合的

要求，必须在调试中对一些参数进行重新配置。

调试过程

•快速调试：基本参数的配置。

•电机参数识别、控制参数计算：优化控制性能

•应用调试：使调速系统与负载更好地匹配。

西门子变频器的调试方法

通过操作面板进行调试

¾G11S变频器

¾G120变频器

通过调试软件进行调试

¾G120变频器的调试软件STARTER

变频器的参数(特征与分类）

G120的调试步骤
