200的CPU将微处理器、集成电源、输入电路和输出电路组合到塑料外壳中，形成功能强大的MicroPLC。下载用户程序后，CPU将包含监控应用中的输入和输出设备所需的逻辑功能。如下图所示，其结构还是比较简单清晰的。
选型时，控制系统CPU的选型是第一步也是关键的一步，CPU的运算速度和处理能力直接决定了系统运行效果和扩展能力。
S7200SMARTCPU图解
图解注释如下：
①I/O的LED，输入输出模块点的灯显示，用于判断是否工作。
②端子连接器，接线用的。
③以太网通信端口，通讯网口。
④用于在标准(DIN)导轨上安装的夹片，固定CPU的卡口。
⑤以太网状态LED（保护盖下方）：LINK，RX/TX，通讯指示灯。
⑥状态LED：RUN、STOP和ERROR，显示控制器当前工作状态。
⑦RS485通信端口
⑧可选信号板（仅限标准型）
⑨存储卡读卡器（保护盖下方）仅限标准型
不同型号的CPU，它们提供的功能也是不一样的，这些特征和功能可帮助用户针对不同的应用创建有效的解决方案。
CPU型号说明
S7-200SMARTCPU系列包括十四个CPU型号，分为两条产品线：紧凑型产品线和标准型产品线。CPU标识的第一个字母表示产品线，紧凑型(C)或标准型(S)。标识的第二个字母表示交流电源/继电器输出(R)或直流电源/直流晶体管(T)。标识中的数字表示总板载数字I/O计数。I/O计数后的小写字符“s”（仅限串行端口）表示新的紧凑型号。

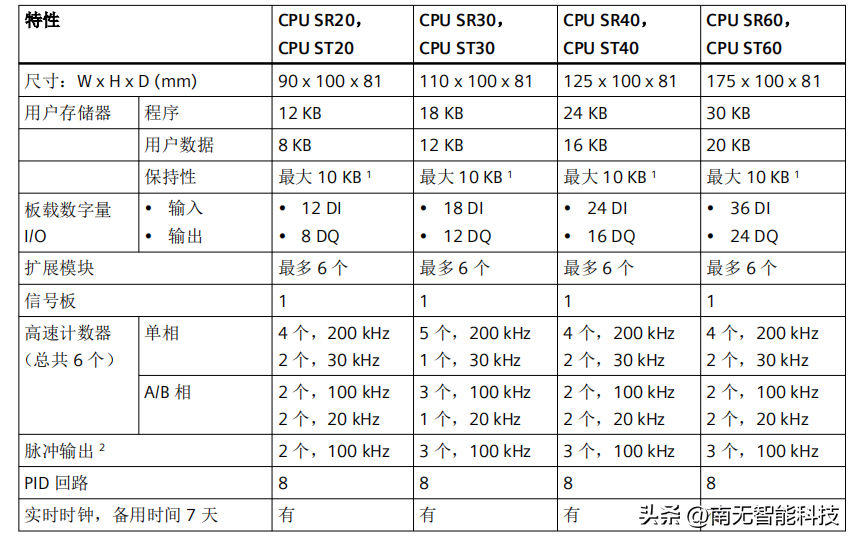

下图是S7-200SMART标准可扩展型CPU选型参数手册。
需要注意的是：S7-200SMARTCPU固件版本和不适用于CPUCRs和CPUCR这两种型号。
