PLC上的状态指示灯在大家调试维修的时候可以帮助我们更快的了解问题之所在，因此，明白西门子PLC的状态指示灯的含义，在PLC维修中就显得十分重要了。在此为大家讲下西门子各系列指示灯的含义，希望对大家使用调试PLC的有一些帮助。
1、S7-200CPU：
SF系统状态灯用作系统出错/故障显示，为红色，例如内部错误，用户程序错误（看门狗错误，间接寻址，非法的浮点数，地址范围错等）
RUN运行指示灯绿色，运行模式。
STOP停业运行灯黄色，停止模式。
2、S7-300CPU：
SF指示灯用作系统出错/故障显示，为红色，CPU的硬件出现故障或软件有错，带诊断功能模块出错时点亮。
BATF为电池故障，红色，电池电压低或没有电池时点亮。
DC5V+5V电源指示，绿色，CPU和S7300总线的5V电源正常时点亮。
FRCE强制，黄色，至少有一个I/O被强制时点亮。
RUN运行方式，绿色，CPU处于RUN状态时点亮，重新启动时以2Hz的频率闪亮，保持HOLD状态时以0.5Hz的频率闪亮。
TOP停止方式，黄色，CPU处于STOP、HOLD状态时或重新启动时常亮，请求存储器复位时以0.5Hz的频率闪亮，正在执行存储器复位时以2Hz的频率闪亮，由于存储器卡插入需要存储器复位时以0.5Hz的频率闪亮。
BUSF总线错误，红色，PROFIBUS-DP接口硬件或软件故障时点亮，集成有DP口的CPU才有此LED，(如CPU315-2DP)，集成有2个DP口的CPU有两个LED（BUS1F和BUS2F）。

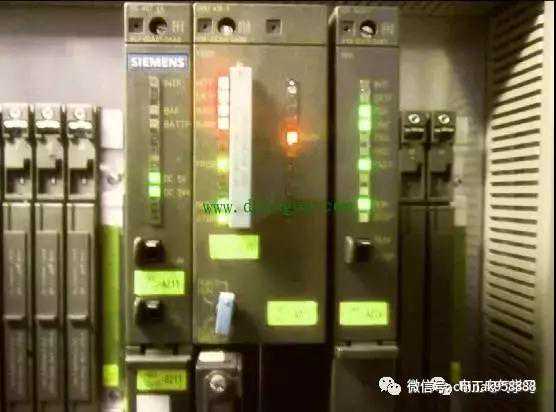

3、S7-400CPU：
INTF红色，内部故障，例如用户程序运行超时，用户程序错误。
EXTF红色，外部故障，例如电源故障，I/O模板故障。
FRCE黄色，至少有一个I/O被强制时点亮。
RUN绿色，运行模式。
STOP黄色，停止模式。
BUS1F红色，MPI/PROFIBUS-DP接口1的总线故障。
BUS2F红色，MPI/PROFIBUS-DP接口2的总线故障。
MSTR黄色，CPU运行。
REDF红色，冗余错误。
RACK0黄色，CPU在机架0中。
RACK1黄色，CPU在机架1中。
IFM1F红色，接口子模块1故障。
IFM2F红色，接口子模块2故障。
