在上一篇文章中给大家讲解了项目程序的监控与调试功能
那这个功能是基于一个前提的，就是我们需要有实体PLC，将项目程序下载到CPU之后，才进行的监控与调试。
那么如果我们现在手上没有PLC，或者说我们想先在软件上将程序调试好之后，再下载到PLC中去，这时候我们就可以利用到博途软件中PLCSIM仿真软件了。
这一篇文章就给大家介绍一下PLCSIM仿真软件的界面及使用。对于S7-1200PLC，西门子是有提供专用的仿真软件以供调试程序之用的，我们在安装博途软件的时候如果安装了PLCSIM软件，就可以使用这个仿真软件。
不过我们在使用的时候，需要注意一下CPU的固件版本，只有以上的固件版本才可以支持仿真功能哦~
首先有个问题，这个PLCSIM仿真软件安装好了如何启动呢？其实当我们安装好了PLCSIM仿真软件之后，在桌面会生成一个S7-PLCSIM的快捷图标，我们双击这个图标就可以打开仿真软件了。
如果我们已经创建了一个S7-1200PLC的项目工程的话，其实我们还可以在软件中快速地开启仿真。
第一，我们可以在项目视图的菜单栏中，找到“在线”，选择“仿真”中的启动，就可以启动仿真软件；
第二，我们还可以在项目视图的工具栏中单击仿真按钮图标，也可以启动仿真软件，当然，这种方法我们会使用的比较多，因为更加快速便捷嘛。
上图就是仿真软件启动后的界面。左边红色框部分是电源按钮，用于打开或关闭仿真，右边红色框部分是一些按钮，RUN是运行按钮，STOP是停止按钮，MRES是复位按钮。

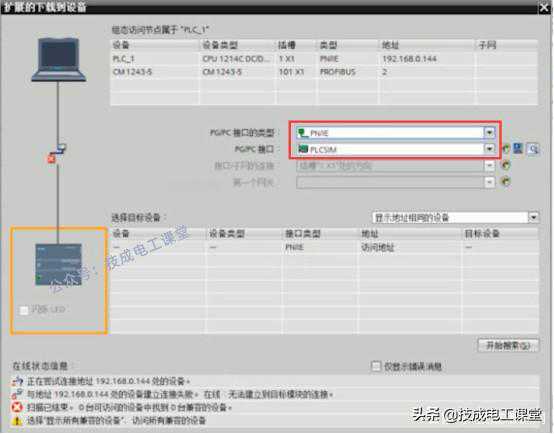

仿真软件启动之后，项目程序是不会自动下载到仿真软件中的，我们需要自己把项目程序下载到仿真软件中。
仿真软件的使用有两种情况，一种是把程序下载到仿真器后，把仿真器当作是一个实际的PLC，在编程软件中对程序监控或者添加监控表、状态表对变量进行监控，另一种是通过设备组态和SIM表对变量进行监控。
其实第一种方法已经在之前说过了，这边便不再重复，这里重点介绍第二种方法。具体操作如下：

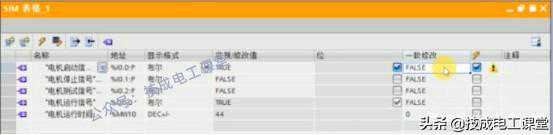

一、设备组态二、SIM表格监控设备组态中主要是对输入输出点进行监控，如果我们还需要对位存储器或者DB块中的变量进行监控的话，就要使用SIM表进行监控了。
以上就是博途软件的PLCSIM仿真软件的使用功能，至此就已经将博途软件创建S7-1200PLC项目程序的常用基本功能都介绍完了。
关于软件的使用，这个重点还是要大家自己进行实践操作的，大家可以将软件下载安装好，自己多操作哦，用得多了也就熟悉了~
