项目需求：假如某一自动换项目中，该项目是用PLC做的控制器，需要做一个循环流水灯，依次每隔1秒，点亮一个颜色的彩灯，依次点亮颜色为橙色，绿色，蓝色，红色四种颜色。
循环流水灯示意图
三菱PLC梯形中利用译码指令编程方式如下：

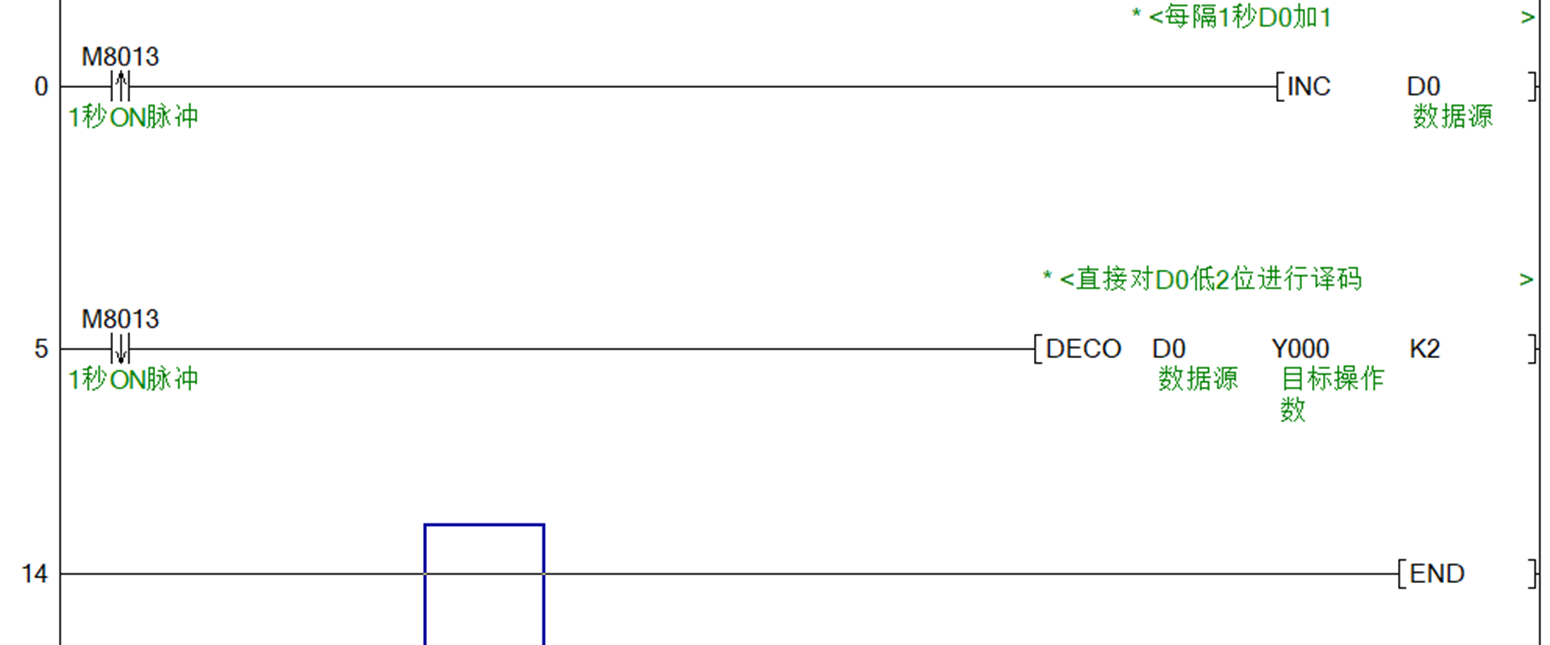

流水灯在梯形图中的编程方式
程序解释说明：通过三菱PLC内部1秒脉冲寄存器M8013实现定时功能，在秒脉冲产生的上升沿使D0寄存器加1；在秒脉冲的下降沿，接通译码指令DECO；Y0,Y1,Y2,Y3四个位控制着四种颜色彩灯，译码指令接通时，只会使得其中一个位置ON；
正文
三菱PLC译码指令DECO的应用案例
