电气人，三菱Q系列和FX PLC系列之间的区别你都知道吗？

三菱Q系列和FX系列作为三菱旗下的两大PLC系列，在日常的作业中小伙伴们都会接触到，因此本文将三菱可编程控制器中使用的内置的输入输出继电器、辅助继电器、状态、计数器、数据寄存器等各种软元件的作用和功能进行了说明。

Q系列

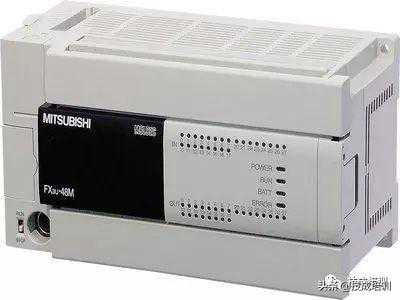

FX系列

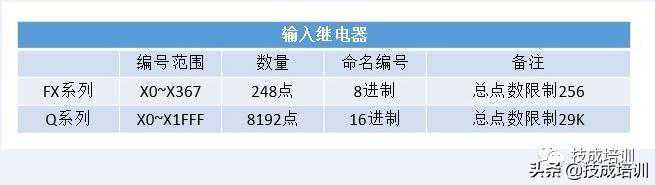

输入继电器X

输入继电器在FX系列为8进制命名方式，而Q系列为16进制命名方式，所以FX系列没有X8，X9，而Q系列不但有X8,X9还有XA,XB因为采用16进制命名方式。

输出继电器Y

输出继电器在FX系列为8进制命名方式，而Q系列为16进制命名方式，所以FX系列没有Y8，Y9，而Q系列不但有Y8,Y9还有YA,YB因为采用16进制命名方式。

在FX系列中Y的作为PLC控制外围设备的输出信号，而Q系列Y除了作为输出信号作用，还可以作为模块与CPU信号交换用，也可以作为通信软件使用，有多种用途。

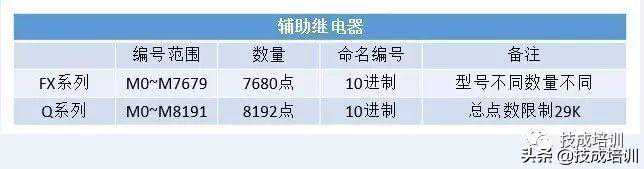

辅助继电器M

辅助继电器M在FX系列数量区别在于型号不同数量会不同，比如FX3S的M为1536点，而FX3U的M为7680点，而Q系列M的数量取决在'软元件设置'中分配的数量，最多在29K以内

在FX系列M分为一般用途和断电保持用途，而Q系列的M都是一般用途，也就是断开复位型，也不是说Q系列做不了断电保持的辅助继电器功能，而且用L软元件来实现断电保持。Q系列M还可以做局部软元件功能。

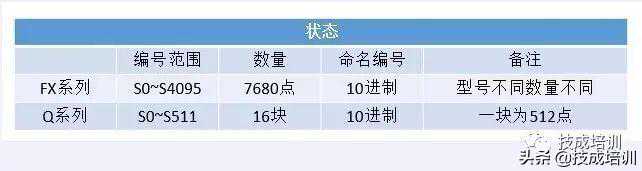

状态S

状态S，在FX系列可以在梯形图配合STL指令使用，也可以SFC图的编程方式使用状态.。在Q系列中，步进继电器是SFC程序专用的软元件，因此不能在顺控程序中使用或代替内部继电器使用。也就是在Q系列除了在SFC图使用，在梯形图中是无法使用S的。

定时器T

定时器T，FX系列中定时器的分辨率是根据定时的编号进行定义的，比如果T0固定是100ms分辨率，而T200固定是10ms分辨率等等。Q系列是根据'PLC参数'-'PLC系列设置'-'定时器时限设置'定义的低速(默认100ms）)与高速(默认10ms)分辨率进行定时，启动低速分辨方法为普通OUT指令就可以了，例：OUTT0K50，启动高速定时器的方法是使用OUTH指令，例：OUTHT1K50，所以Q系列的定时器分辨是取决于使用指令而不是编号。

FX的累计定时为T246~T255，同样在编号是固定的.在Q系列中是在T前加上一个'S',组合成为累计定时器。例：OUTST0K50，OUTHST1K500,使用定时器加上一个S，就可以声明为一个累计型定时器。
