实现CP341作Modbus主站的通信程序是“P_SND_RK”FB8负责发送控制字。编程如下：
FB8参数说明表格1。
SF
‘S’为发送，此处必须为大写的‘S’
LADDR
硬件组态中的起始逻辑地址，本例中为272
REQ
发送数据触发位，上升沿触发，本例中为，以1s为周期的脉冲信号
DB_NO
发送数据块号，本例中为1
DBB_NO
发送数据的起始地址，本例中为0
LEN
发送数据的长度，本例中暂时为6
R_TYP
‘X’为扩展的数据块，此处必须为大写的‘X’
R
取消通信，本例始终为初始值FALSE
DONE
发送完成位，无故障发送完成后为true，
ERROR
错误位，为true说明有错误，
STATUS
状态字，标识错误代码，查看ModbusMaster和CP341手册
其它参数
查看在线帮助
表1
IADT
其中创建发送数据块DB1结构如图10所示：
图10发送DB块源区域结构
创建的发送数据块DB1，至少要有6个字节的长度，后面根据功能码的不同，所需长度不同，建议发送数据块创建的长度长一些。以上图为例6个字节Address为所通讯对象的Modbus地址为1，code为功能码FC03,所读对象寄存器的起始地址为0，所读寄存器的数量为4，其中一个寄存器为两个字节。
此处有几个注意事项：
1）R_TYP必须为大写的‘X’，
为小写"x"时，CP341作为Modbusmaster时,调用FB8的状态字显示为"0E4F"错误。注意R_TYP必须为大写。且对于R_TYP可以写的值如下：
’D’DB区’X’DX区，exteddatablock’E’I区’A’Q区’M’M区’T’T区’C’C区
2)LEN的长度要根据通信所需功能码来针对填写，
如下表所示

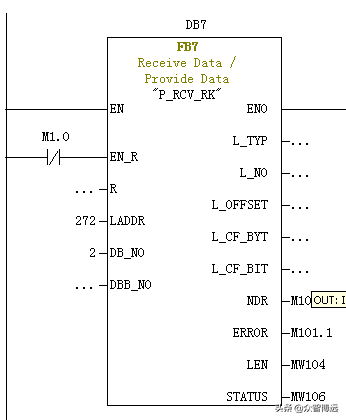

“P_RCV_RK”FB7用于接收通信数据。编程如图11所示：
FB7参数说明表格3
LADDR
硬件组态中的起始逻辑地址，本例中为272
DB_NO
接收数据块号，本例中为DB2
DBB_NO
接收数据的起始地址，本例中默认为0
LEN
接收数据的长度反馈
EN_R
使能接收位，本例中始终为TURE
R
取消通信，本例始终为初始值FALSE
NDR
接收完成位，无故障接收完成后为true
ERROR
错误位，为true说明有错误
STATUS
状态字，标识错误代码
