输出端口在FX2N的下部，FX2N－48MR的输出端口如下图所示
输出端口的编址方法和规定和输入端口一样，按照八进制编址，从Y0-Y267，8个一组，且按顺序往下编，不能跳跃。
仔细看一下输出端口安排，就会发现和输入端口X不同的是，这里有5个COM端口，从COM1到COM5。而输入端只有一个COM。为什么输出端口如此编排呢？主要是输出端口仅相当一个开关，当外接输出负载时，（如接触器，继电器线圈，各种电磁阀线圈，指示灯。喇叭等）所驱动的输出负载的电源也是外接的。而各种负载的电源的性质是不相同的，为了适应不同负载电源，所以FX2N把输出端口分成几组来应用，每一组端口的负载电源是相同的。不同组的端口可以接不同的电源。这样在同一个PLC上，可以根据需要接不同的电源，其分组时这样的Y0Y1Y2Y3和COM1是一组，Y4Y5Y6Y7和COM2是一组，类似的Y10Y11Y12Y13和COM3是一组，Y14Y15Y16Y17和COM4是一组。而Y20-Y27则和COM5是一组。各个COM端口是互相独立不相连的。如果有两组使用同一种电源，则其COM端应相连。
为适应不同负载的需要，一般PLC的输出都有三种输出方式：继电器输出，晶体管输出和双向晶闸管输出。继电器输出最常用，适用于各种交直流负载，其特点是带负载能力强，但响应速度慢。晶体管输出仅适用于直流负载，带负载能力小，但其响应速度比继电器输出快。双向晶闸管输出适用于要求响应速度较高的交流负载，带负载能力也不大。FX2N的三种输出电路结构如下图所示。
三种输出方式的比较如下表所示。
三种输出形式的技术规格
在实际应用时，有二点要注意，一是输出端子的触点电流不能超出其额定值。二是对动作频繁的输出负载来说，尽管其响应速度不高，但因动作频繁，对继电器输出的触点磨损较大，所以最好选晶体管输出。
在选用晶体管输出型时，FX2N规定了外接直流电源负极接COM，相应负载的一端接输出端，不可以接错。

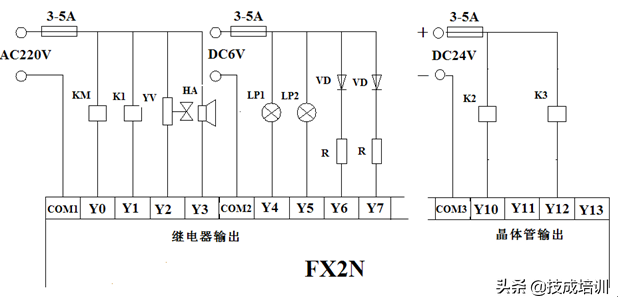

下图为多个输出时的连接图，通过输出点，将各种负载和电源连接成一个回路，这样负载是否通过电流得到驱动，就由输出点的ON/OFF来控制。
（技成培训原创，未经授权不得转载，违者必究！）
