欧姆龙CP1H系列PLC模拟量输入输出模块的应用

欧姆龙CP1H系列PLC模拟量输入输出模块的应用

小型PLC无内置模拟量功能或内置模拟量功能的点数不够时，我们可以通过模拟量扩展模块来实现模拟量输入输出的功能。欧姆龙PLC模拟量输入模块有CP1W-AD041，模拟量输入输出模块有CP1W-MAD11，模拟量输出模块有CP1W-DA041等。

一、接线

CP1W-AD041模拟量模块电压输入方式的接线图如下：

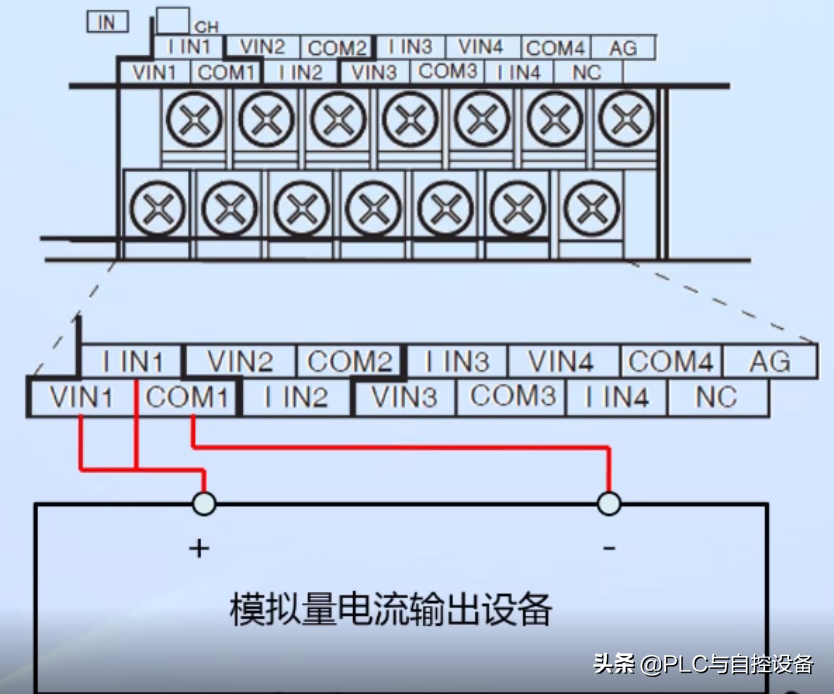

CP1W-AD041模拟量模块电流输入方式的接线图如下：

不使用的输入端，需要将电压、电流输入端短接。

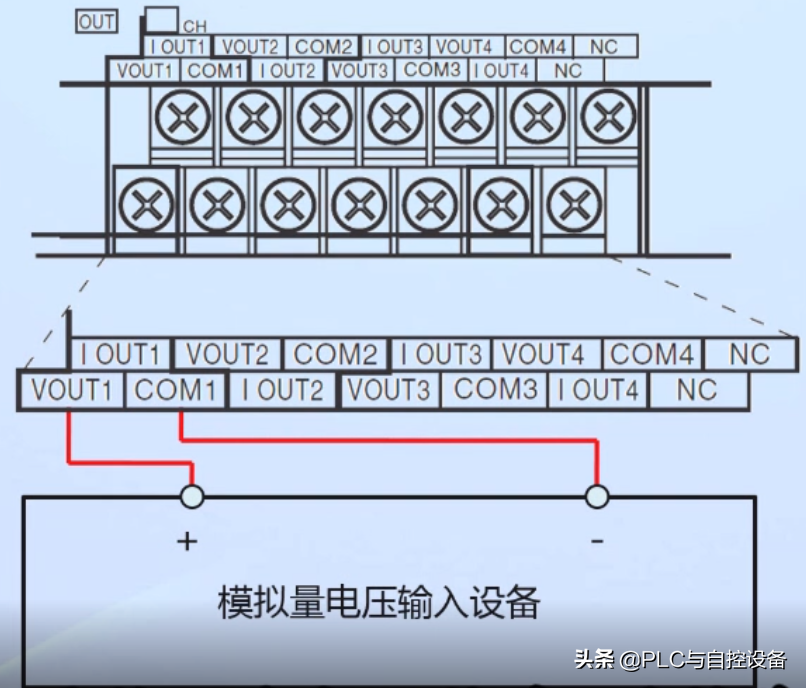

CP1W-DA041模拟量模块电压输出接线图如下：

CP1W-DA041模拟量模块电流输出接线图如下：

CP1W-MAD11模拟量模块接线方式与以上模块类似。

二、模拟量模块输入输出通道的分配

一个CP1W-AD041模拟量模块占用4个输入字（m+1~m+4）和2个输出字（n+1~n+2）。m代表CPU单元或已连接的扩展单元的最后输入字，n代表CPU单元或已连接的扩展单元的最后输出字。

一个CP1W-DA041模拟量模块占用4个输出字（n+1~n+4），n代表CPU单元或已连接的扩展单元的最后输出字。

一个CP1W-MAD11模拟量模块占用2个输入字（m+1~m+2），1个输出字（n+1）。m代表CPU单元或已连接的扩展单元的最后输入字，n代表CPU单元或已连接的扩展单元的最后输出字。n代表CPU单元或已连接的扩展单元的最后输出字。

三、输入、输出信号的量程

CP1W-AD041可输入的电压信号有0~5V、1~5V、0~10V、-10~10V；可输入的电流信号量程有0~20mA、4~20mA。

CP1W-DA041可输出的电压信号有0~5V、1~5V、0~10V、-10~10V；可输出的电流信号量程有0~20mA、4~20mA。

CP1W-MAD11可输入的电压信号有0~5V、1~5V、0~10V、-10~10V；可输入的电流信号量程有0~20mA、4~20mA。

CP1W-MAD11可输出的电压信号有1~5V、0~10V、-10~10V；可输入的电流信号量程有0~20mA、4~20mA。

数字量分辨率为1/6000，如，0~10V对应1770（0~6000），-10~+10V对应0BB8（-3000~3000）。

四、写入数据设定

CP1W-AD041如要使用第一个输入通道，电压输入方式0~10V，无平均化处理，则给n+1通道字赋值为8000。

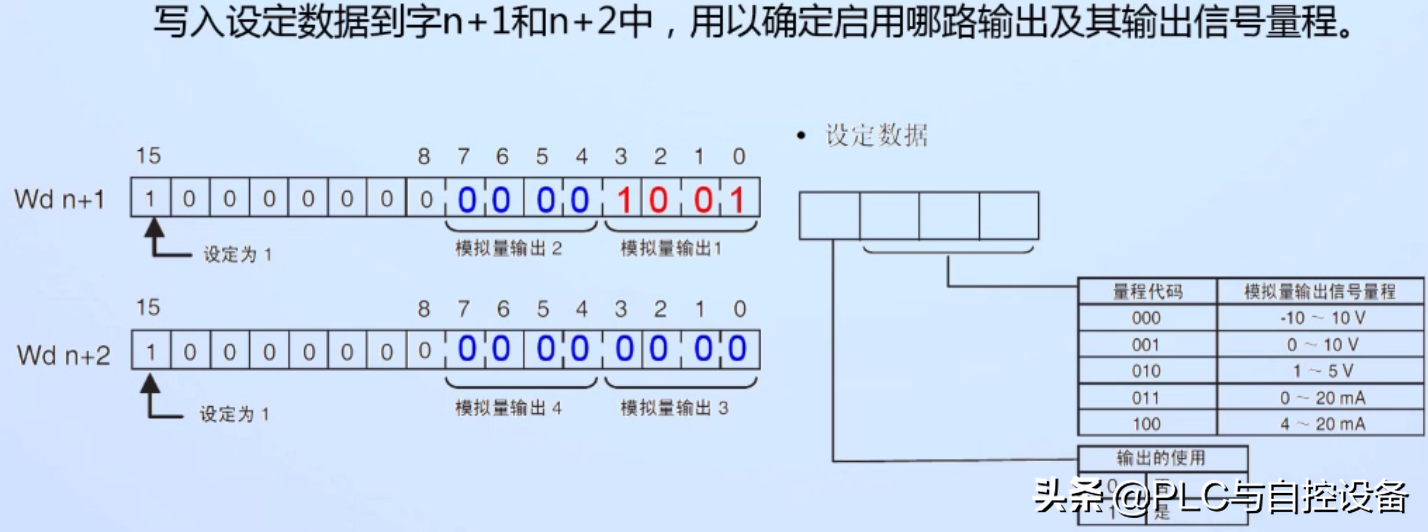

CP1W-DA041如要使用第一个输出通道，电压输出方式0~10V，则给n+1通道字赋值为8000。

由于设定通道字与模拟量输出字有重复使用，故参数设定后要延时0.2秒，再给模拟量输出通道n+1~n+4赋值数字量。

CP1W-MAD11如要使用第一个输入通道0，电压输入方式0~10V；第二个输入通道1，电流输入方式4~20mA；输出通道为电压输出方式0~10V，则给n+1通道字赋值为8000比较，如一致则输出信号用作断线检测报警。

五、程序举例

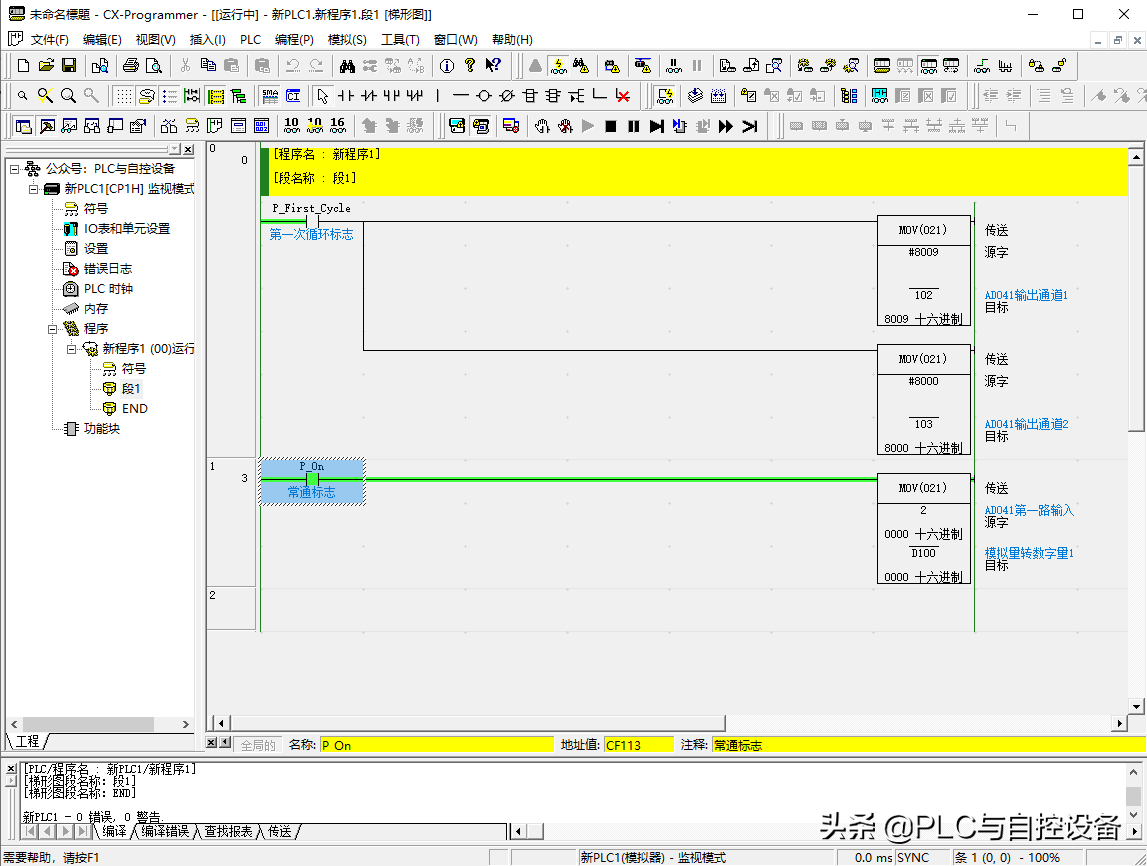

CP1W-AD041程序如下：

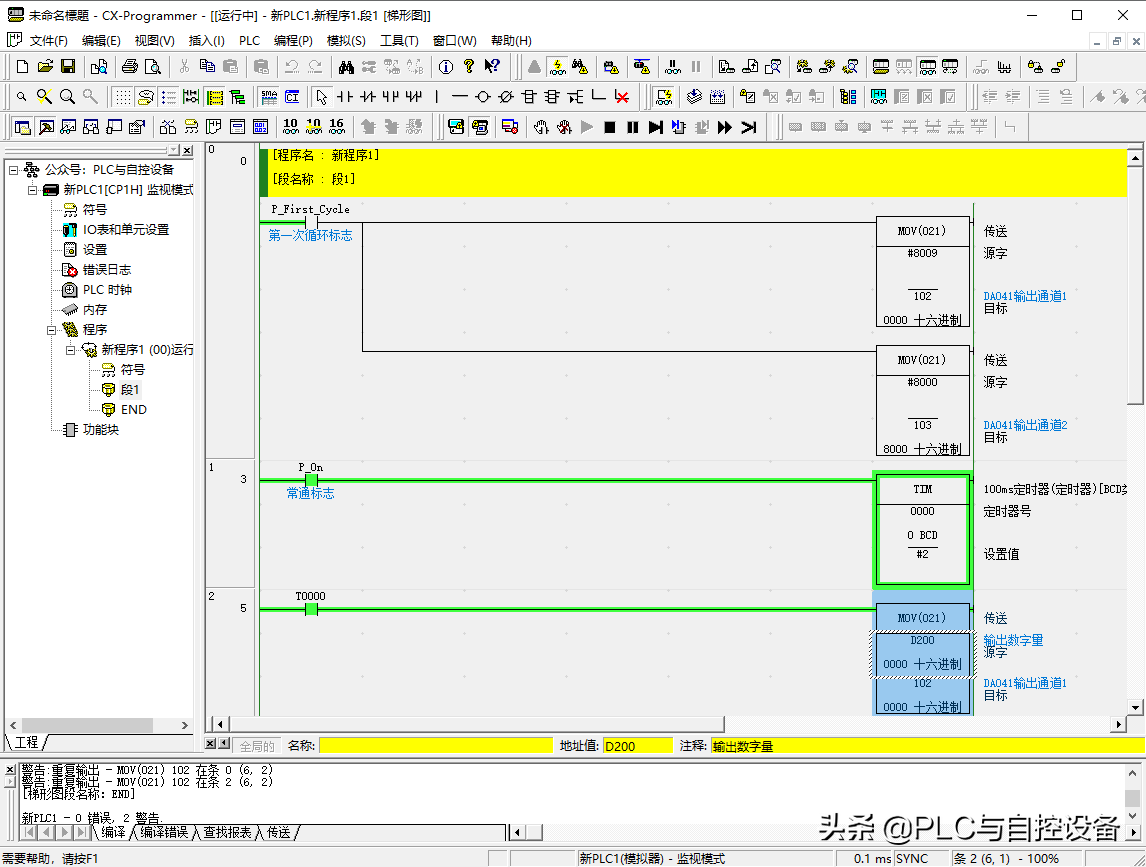

CP1W-DA041程序如下：

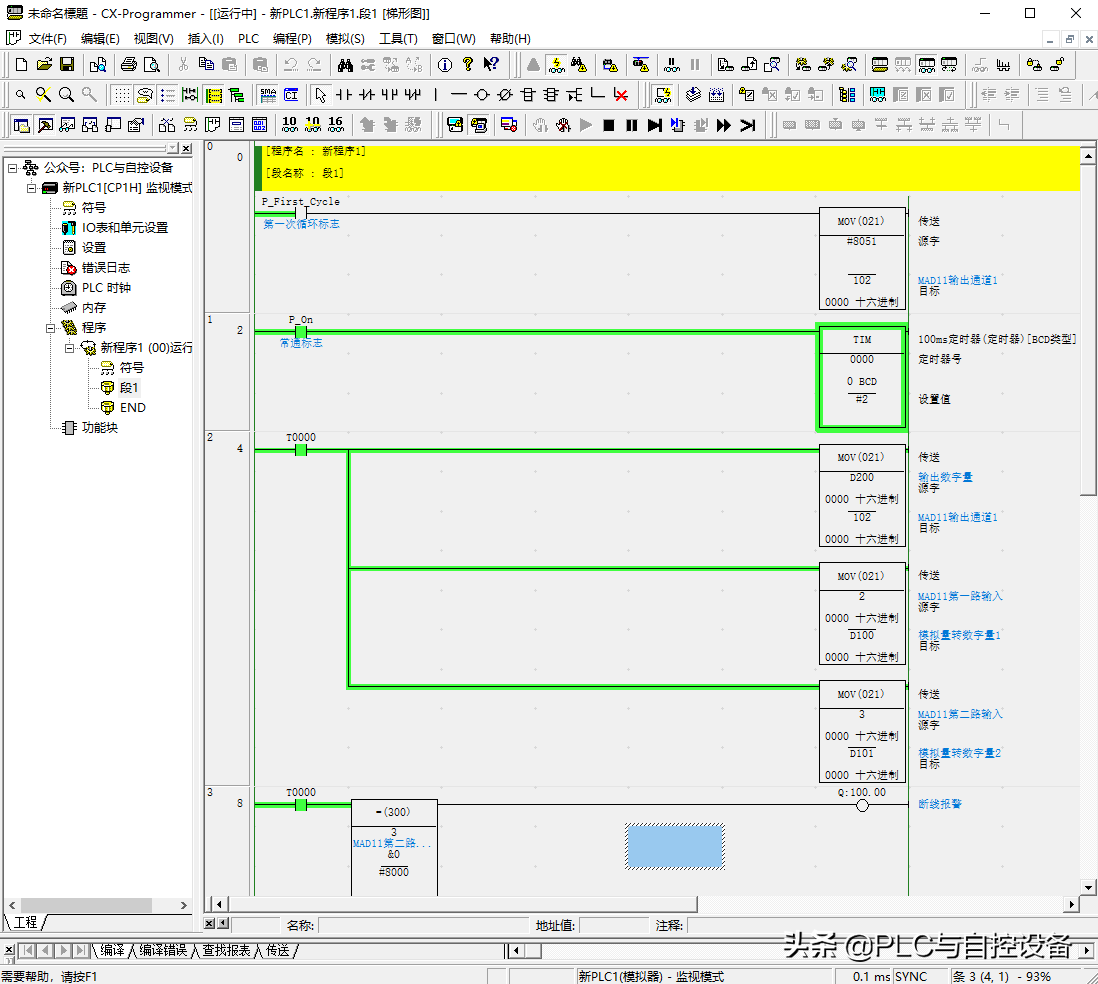

CP1W-MAD11程序如下：
