一概述西门子S7-1200PLC支持多种协议通过以太网通讯方式，如OPC、TCP、S7、MODBUS-TCP等。TCP方式相比其它协议，具有更多的灵活性，更快的数据响应等优点，本人即介绍LabVIEW通过TCP方式与S7-1200PLC通信。
S7-1200PLC的TCP通信方式，称之为“开放式用户通讯”，通过以太网发送或读取数据。
二测试硬件和软件硬件包括：
博途S1200PLC：CPU1215C和PC一台；
软件包括：
博途TIAV14SP1和LabVIEW2012或以上版本
编程思路分为两步；
1PLC编程：配置PLC--添加发送和接收数据块--发送数据程序--接收数据程序--编译下载
2LabVIEW编程：创建TCP连接--接收或发送数据--关闭连接
三操作步骤3.1CPU配置
1打开TIAPortal，创建项目，添加CPU为1215C。
3在常规栏，选择PROFINET接口[X1]/以太网地址属性，设置CPU的IP地址，本例设置为192.168.0.10，如下图所示：

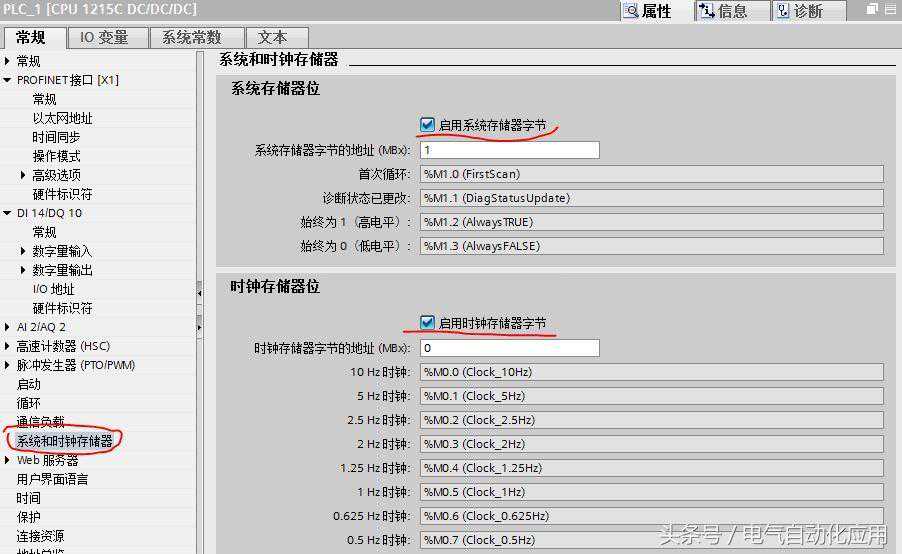

4在常规栏，选择系统和时间存储器属性，启用系统存储器字节和时钟存储器字节，如下图：
5如果传输的数据量大，且实时性要求高，可选择通信负载属性，把由通信引起的循环负荷由默认为20%，提高到50%。
3.2添加数据块

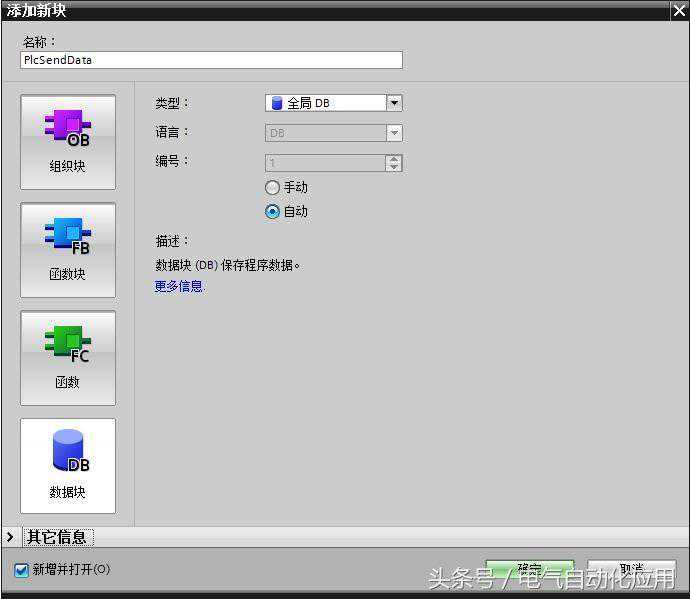

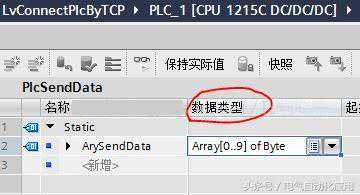

2打开该数据块PlcSData，添加数据，名称如ArySData，选择数据类型ArrayofByte，即字节数组，数组长度设置为10。

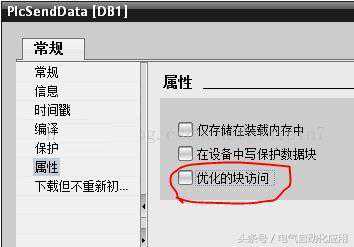

3修改数据块属性。选中数据块PlcSData，右键属性，在属性栏去掉优化的块访问，以支持绝对寻址模式。

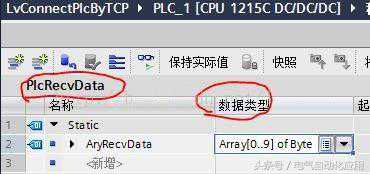

4添加接收数据块。该数据块用于存储LabVIEW向PLC发送的数据。数据块名称PlcRecvData，数据类型ArrayofByte，操作方法同步骤1、2、3。
3.3编写发送数据程序
1打开Main程序

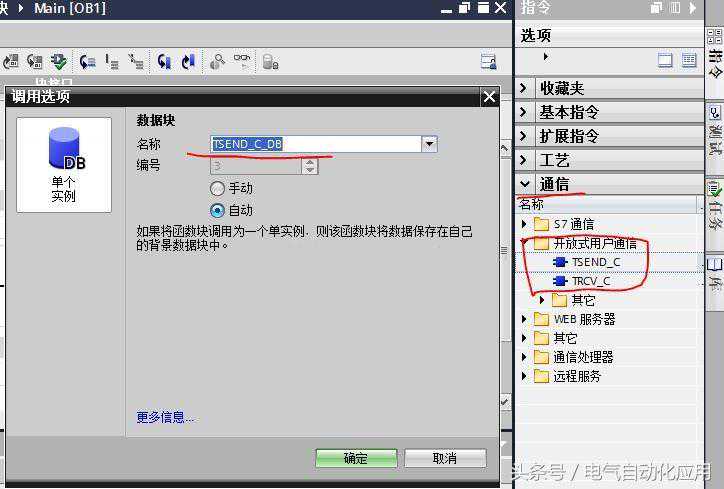

2添加指令通信/开放式用户通信/TSEND_C到程序段1，调用选项的数据块名称采用默认。

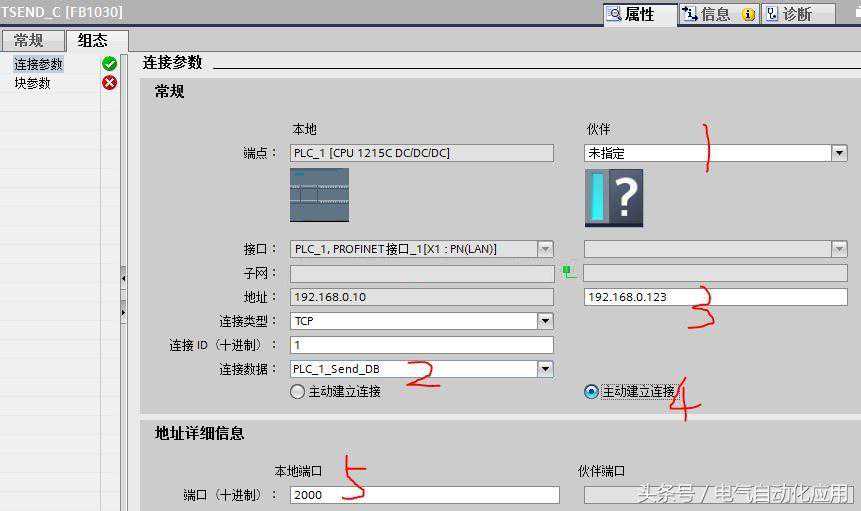

3配置TSEND_C的通讯参数。选中TSEND_C，右键属性，切换到组态页，选择连接参数属性。伙伴项选择未指定，连接数据选择新建，系统会自动创建一个连接数据，如PLC_1_S_DB。输入伙伴的IP地址，如192.168.0.12。由伙伴主动建立连接，PLC的端口可保留默认的2000。连接类型为TCP，连接ID采用默认值。（注：所谓伙伴即与PLC通信的另一方，可以为上位机PC、HMI等）

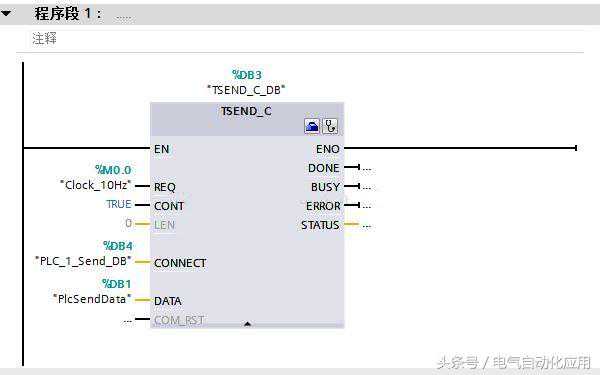

4配置TSEND_C的输入输出。TSEND_C在检测到参数REQ上升沿时执行发送作业，因此每次发送数据时，都应在REQ上产生一个脉冲，此处为了简便，调用系统时钟Clock_10Hz（每秒10次），周期性的发送数据。参数DATA为待发送的数据，此处调用数据块PlcSData。注意DATA采用纯符号寻址时，发送LEN应设置为0，而采用绝对寻址时，应设置为实际发送数据的长度。通讯状态参数DONE\BUSY等按需要连接。
3.4编写接收数据程序
1添加指令通信/开放式用户通信/TRCV_C到程序段2，调用选项的数据块名称采用默认。

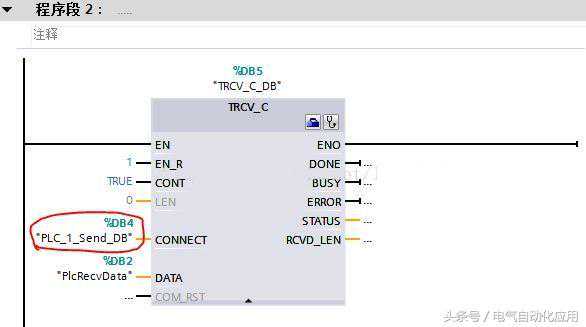

2配置TRCV_C的通讯参数。选中TRCV_C，右键属性，切换到组态页，选择连接参数属性。伙伴项选择未指定，连接数据选择3.3步骤自动创建的数据，如PLC_1_S_DB，切记不要选择新建（此例的通讯连接为自动创建，因此发送与接收共用一个连接，必须保持一致才能正常通讯）。
3配置TRCV_C的输入输出。TRCV_C在检测到参数EN_R为1时启动接收。参数DATA为数据接收区，此处调用3.2步骤所创建的数据块PlcRecvData。注意DATA采用纯符号寻址时，接收LEN应设置为0，而采用绝对寻址时，应设置为实际发送数据的长度。通讯状态参数DONE\BUSY等按需要连接。具体参数信息请查看帮助文档。
4为了判断PLC是否正确接收到LabVIEW所发送的数据，可通过以下两种方法测试。
a、将第3.3的数据发送区设置为与数据接收区相同的数据块，即PlcRecvData，使PLC把接收到数据发送回LabVIEW。

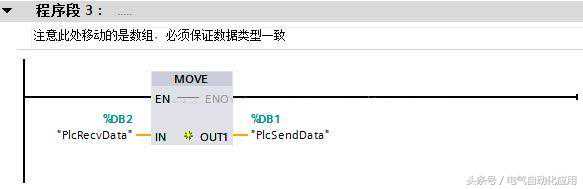

b、添加MOVE指令采用数据移动的方法完成此功能，如下所示：

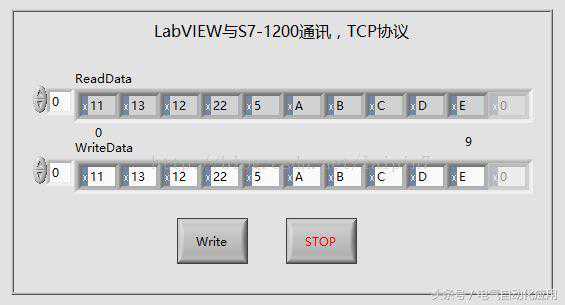

3.5编写LabVIEW程序

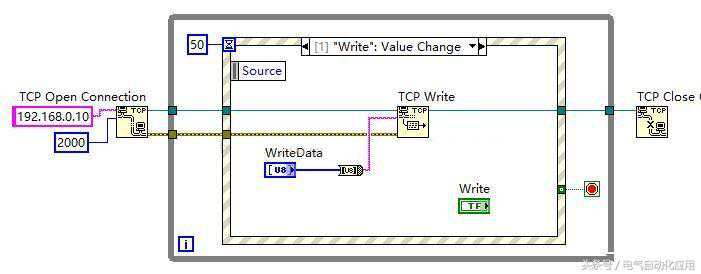

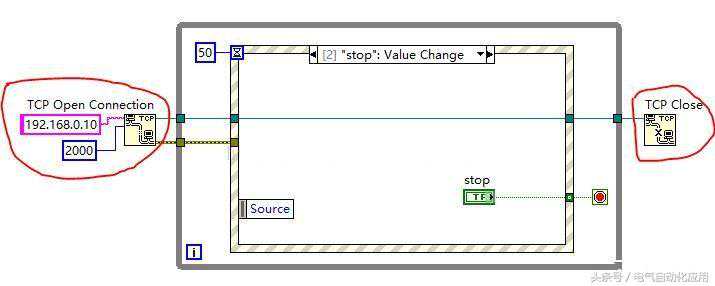

1)创建TCP连接TCPOpenConnection。输入PLC的IP地址192.168.0.10和端口号2000。

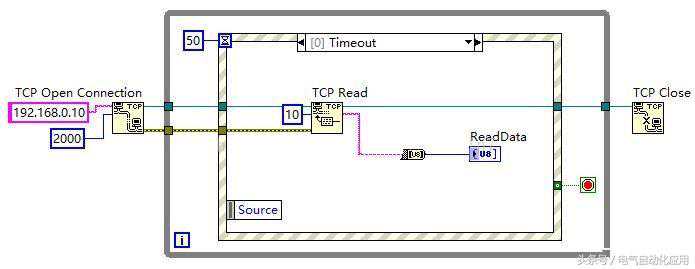

2)读取数据TCPRead。输入读取长度10（PLC程序的发送数据块长度为10个字节）。
3)发送数据TCPWrite。
4)关闭连接TCPCloseConnection。
3.6下载程序，连接测试
