●机架或站故障OB86的功能
当CPU检测到分布式机架或站出现故障或发生通信丢失时,可以编程访问机架或站故障OB86的启动信息判断触发中断的站并作出响应。
●与机架或站故障OB86相关的信息
当触发OB86时,通过OB86的接口变量可以读取相应的启动信息,可以帮助确定事件发生的站、发生的事件类别。OB86的接口变量、启动信息及导致OB86的启动事件参考下图1、2、3。

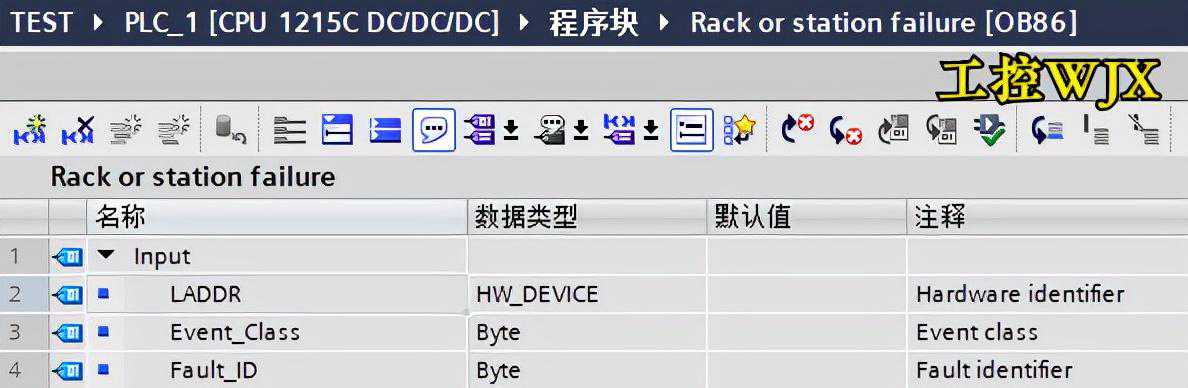

图1.OB86接口变量

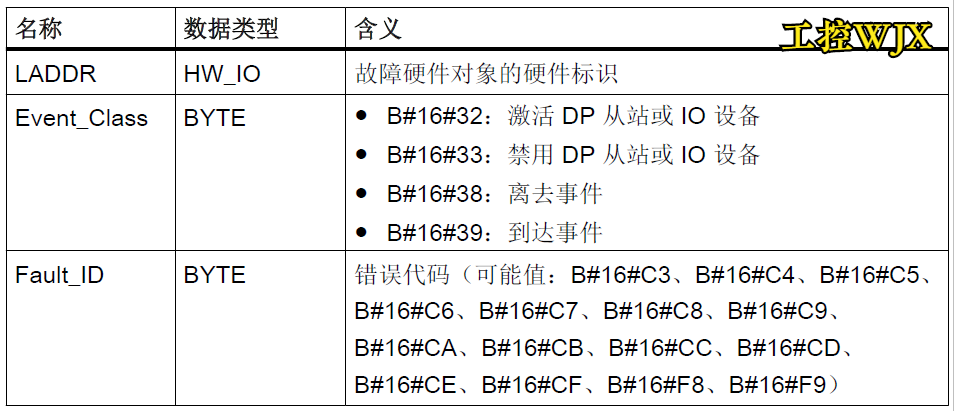

图2.OB86的启动信息

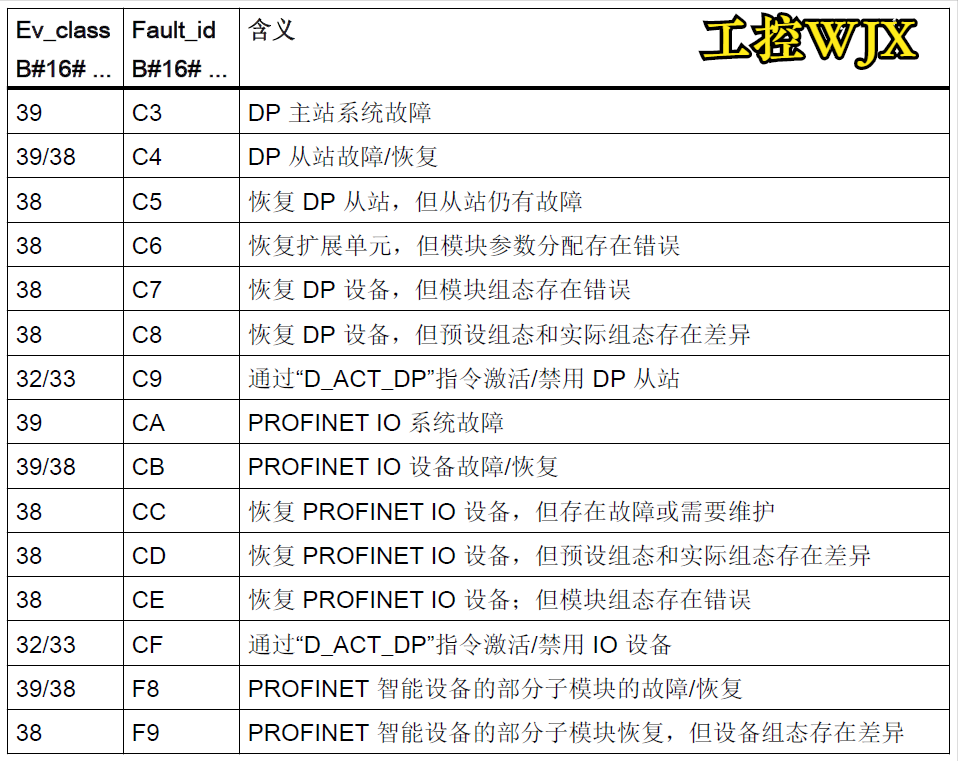

图3.导致OB86的启动事件
●机架或站故障OB86的使用示例
1、按以下步骤创建插拔中断OB86。如图4。

图4.创建机架或站故障OB86

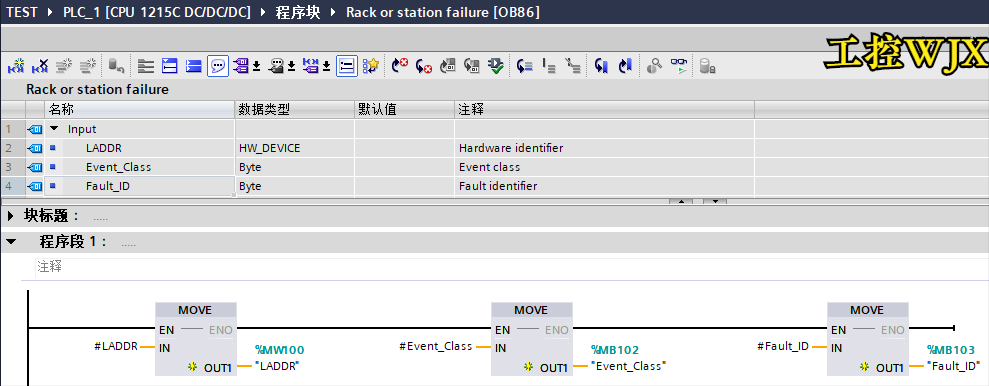

2、在OB86中编程,创建地址为MW100、MB102、MB103的变量用于存储出现模块插拔时读取到的启动信息。如图5。

图5.OB86中编程

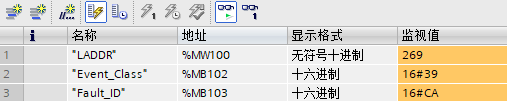

3、测试结果:程序下载后,在监控表中查看MW100、MB102、MB103的数据。当出现PROFINETIO系统故障时,如图6。

图6.测试结果
4、通过OB86启动信息中的LADDR判断触发OB86的故障硬件

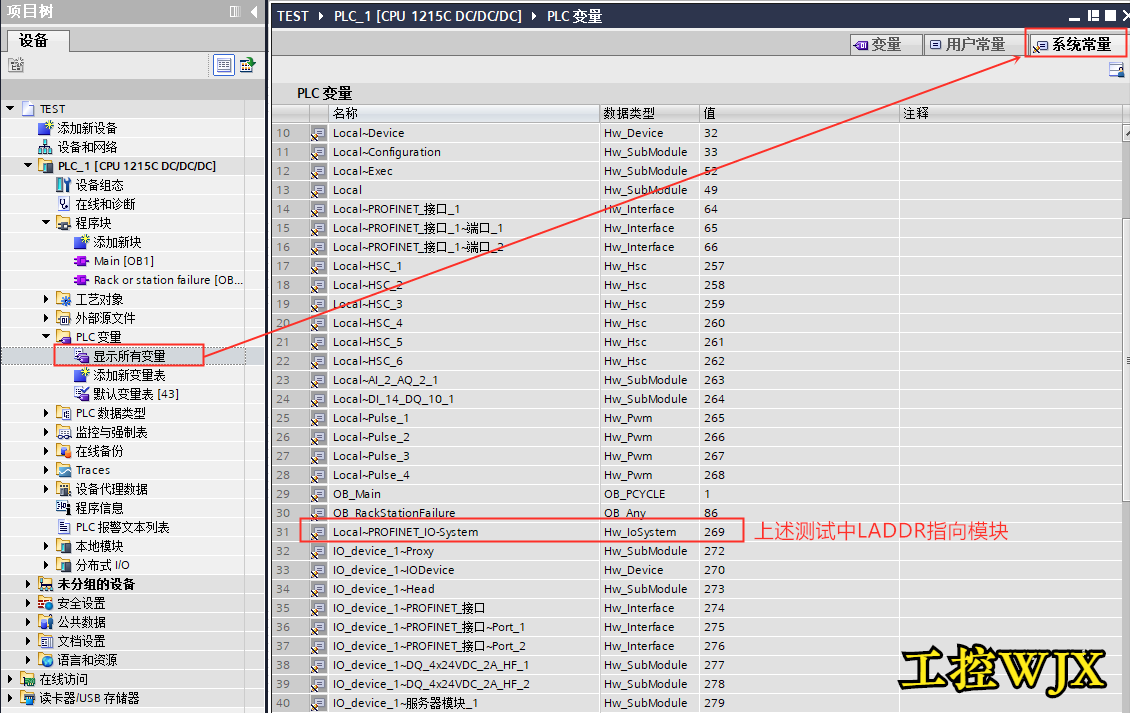

LADDR是故障硬件的硬件标识符,通过OB86中LADDR的值就可以判断发生故障的硬件,LADDR的查看方式如下,可以在PLC变量的系统常量中查看PLC项目中全部系统常量,也可以在网络视图中选择具体的站或者系统查看系统常数,如图7、8。

图7、全部系统常量查看方法

图8、具体站或系统的系统常数查看方法
常见问题:
哪些情况会触发机架或站故障OB86?
1、检测到DP主站系统或PROFINETIO系统发生故障(对于到达或离去事件);
2、检测到DP从站或IO设备发生故障(对于到达或离去事件);
3、检测到PROFINET智能设备的部分子模块发生故障。
使用机架或站故障OB86需要注意什么?
1、机架或站故障OB数量=1;
2、无论是否编程OB86,当出现机架或站故障时不会导致CPU进入STOP模式;
3、如果希望CPU在接收到机架或站故障中的某种错误时进入STOP模式,可以在OB86中加入STP指令,使CPU进入STOP模式。
