PLC的软件编程语言与一般计算机语言相比，具有明显的特点，它既不同于高级语言，也不同于一般的汇编语言，且要满足易于编写和调试的要求。
早期的PLC仅支持梯形图编程语言和指令表编程语言，现根据国际电工委员会制定了五种能支持PLC编程的语言，分别是：梯形图Delete（LD）、指令表Delete（IL）、功能模块图Delete（FBD）、顺序功能流程图Delete（SFC）、结构化文本Delete（ST）等等，今天给大家分享一些PLC的控制线路和梯形图，这算是比较基础实用的部分，一起来看看吧！
起动、自锁和停止控制的PLC线路与梯形图
起动、自锁和停止控制能使用驱动指令（OUT），也能够使用置位指令（SET、RST）来实现。
1、采用线圈驱动指令实现起动、自锁和停止控制

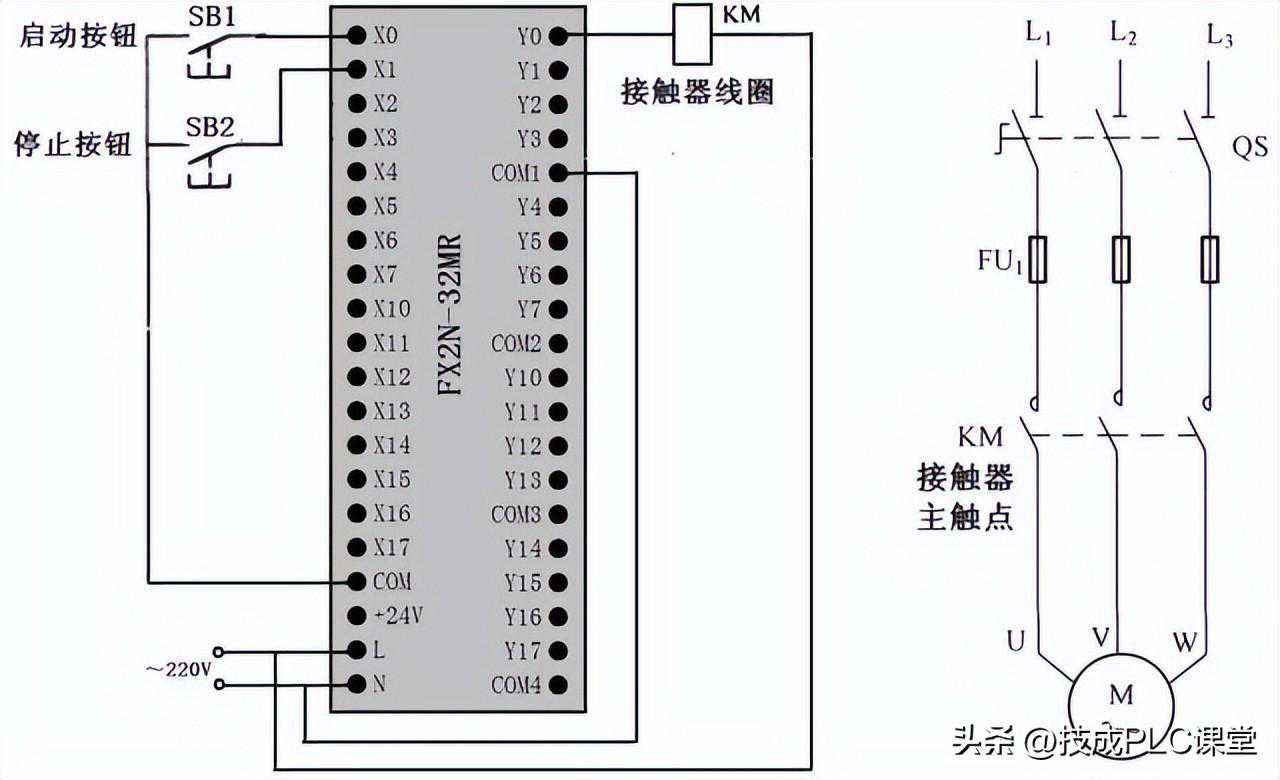

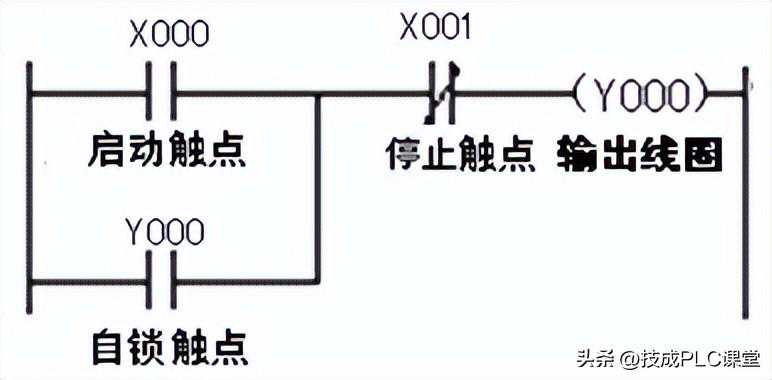

线路与梯形图说明：
2、采用置位复位指令实现起动、自锁和停止控制
其PLC接线图与上面类似。

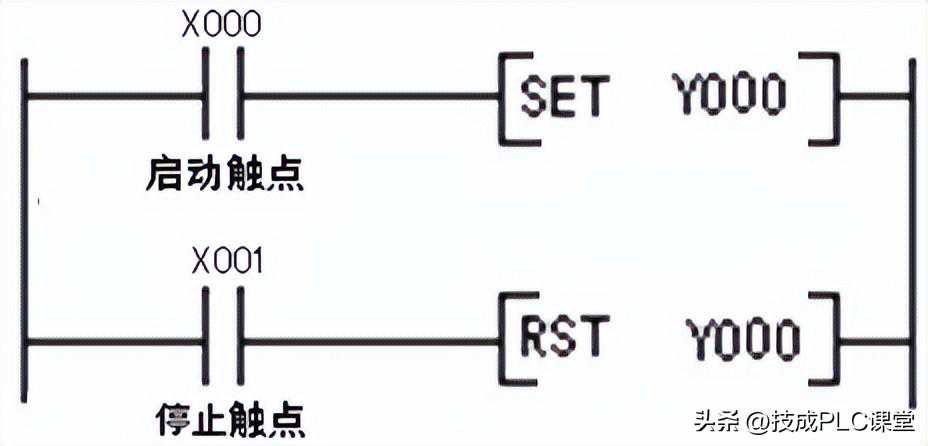

线路与梯形图说明：
正、反转联锁控制的PLC线路与梯形图

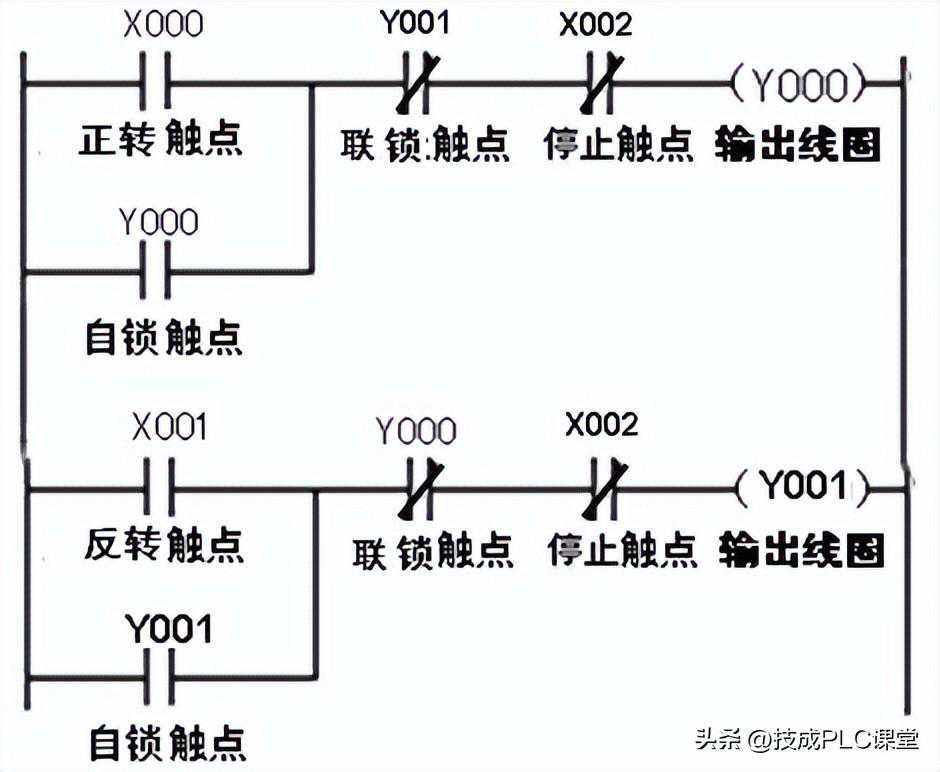

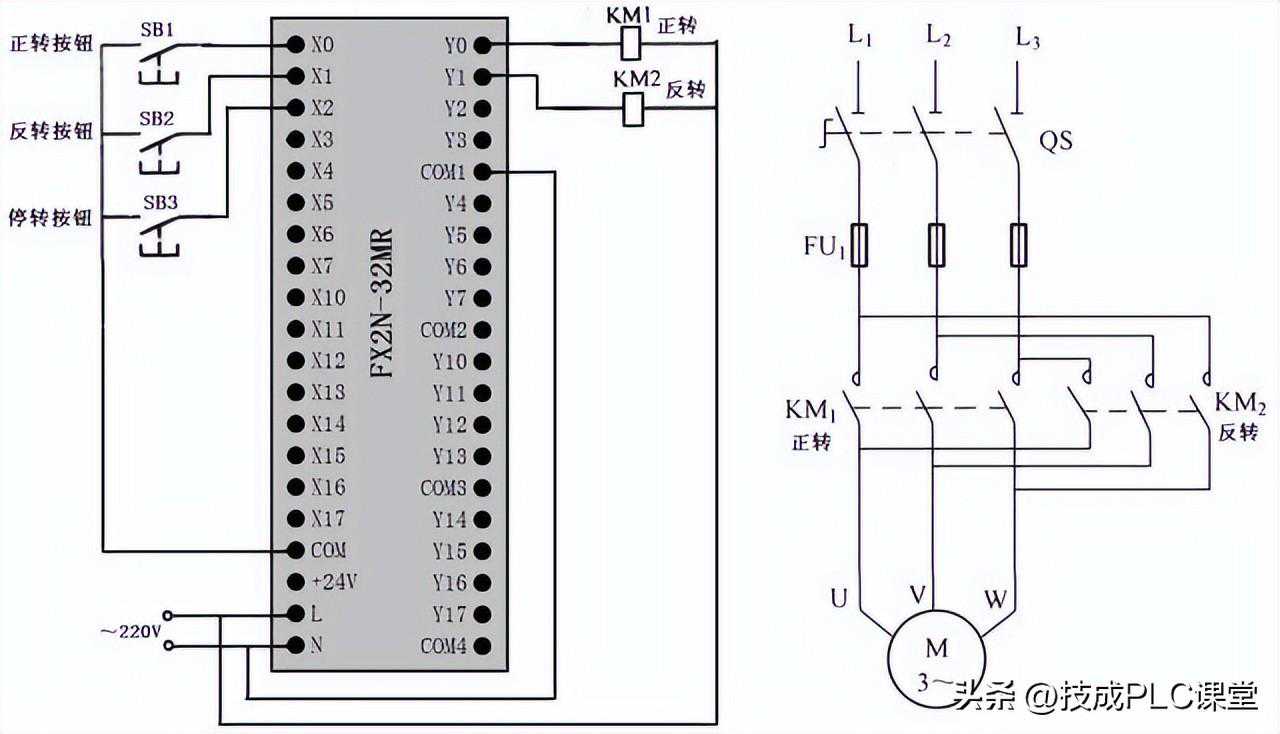

线路与梯形图说明如下：
1)、正转联锁控制
2)、反转联锁控制
3)、停转控制

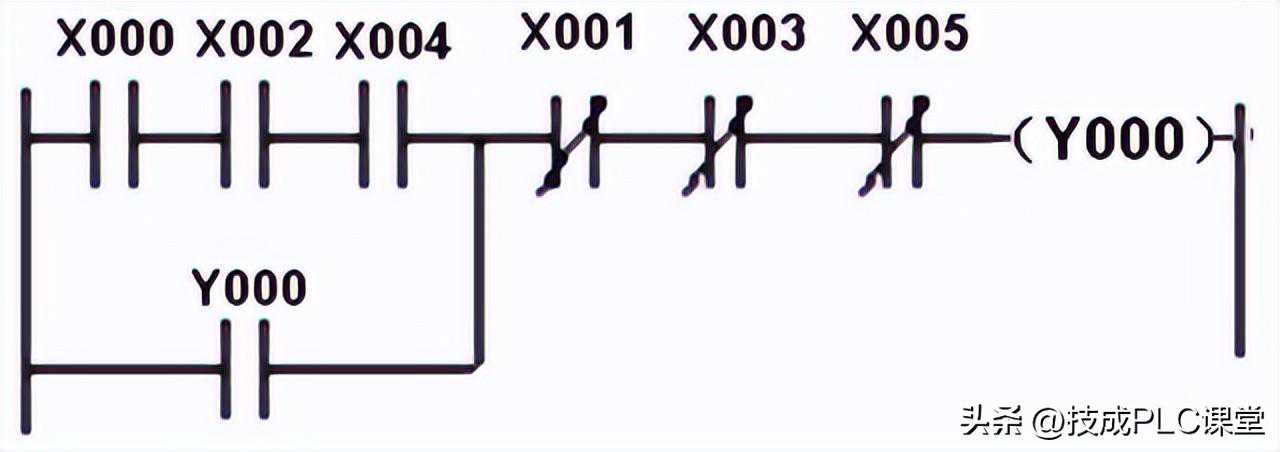

多地控制的PLC线路与梯形图

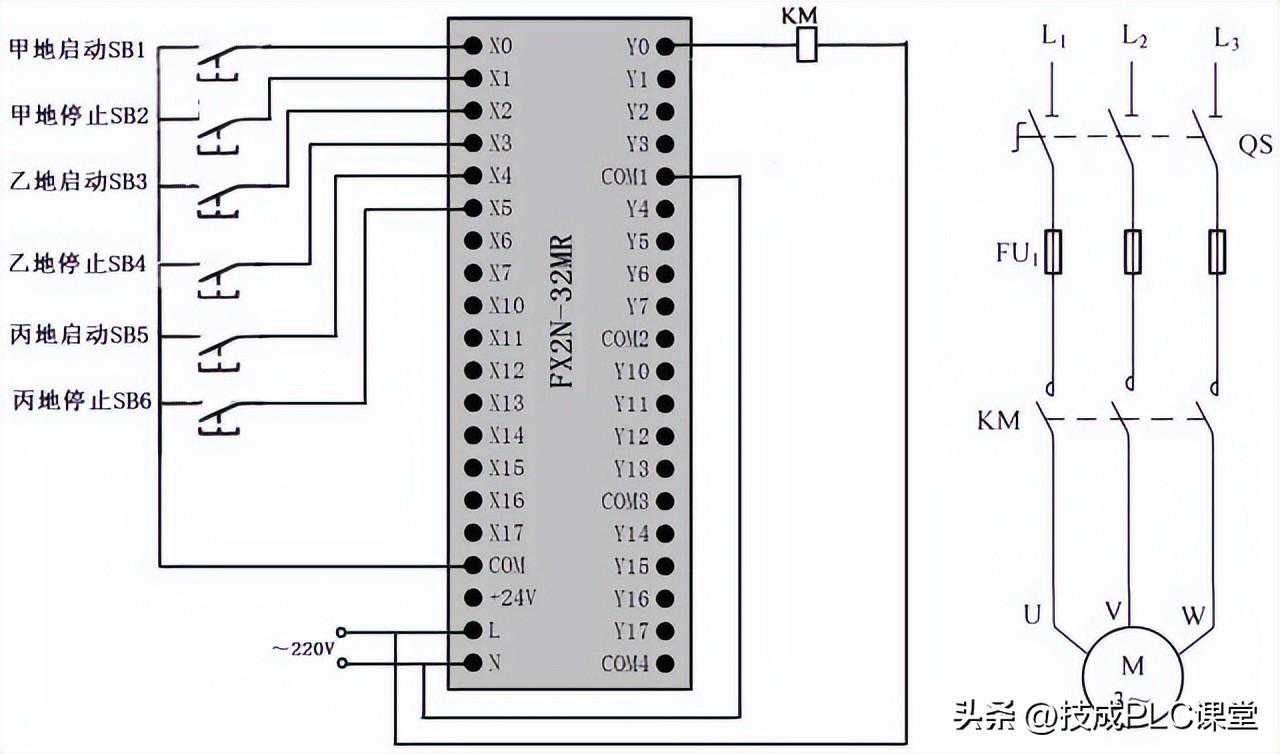

(1)、单人多地控制
(2)、多人多地控制
定时控制的PLC线路与梯形图

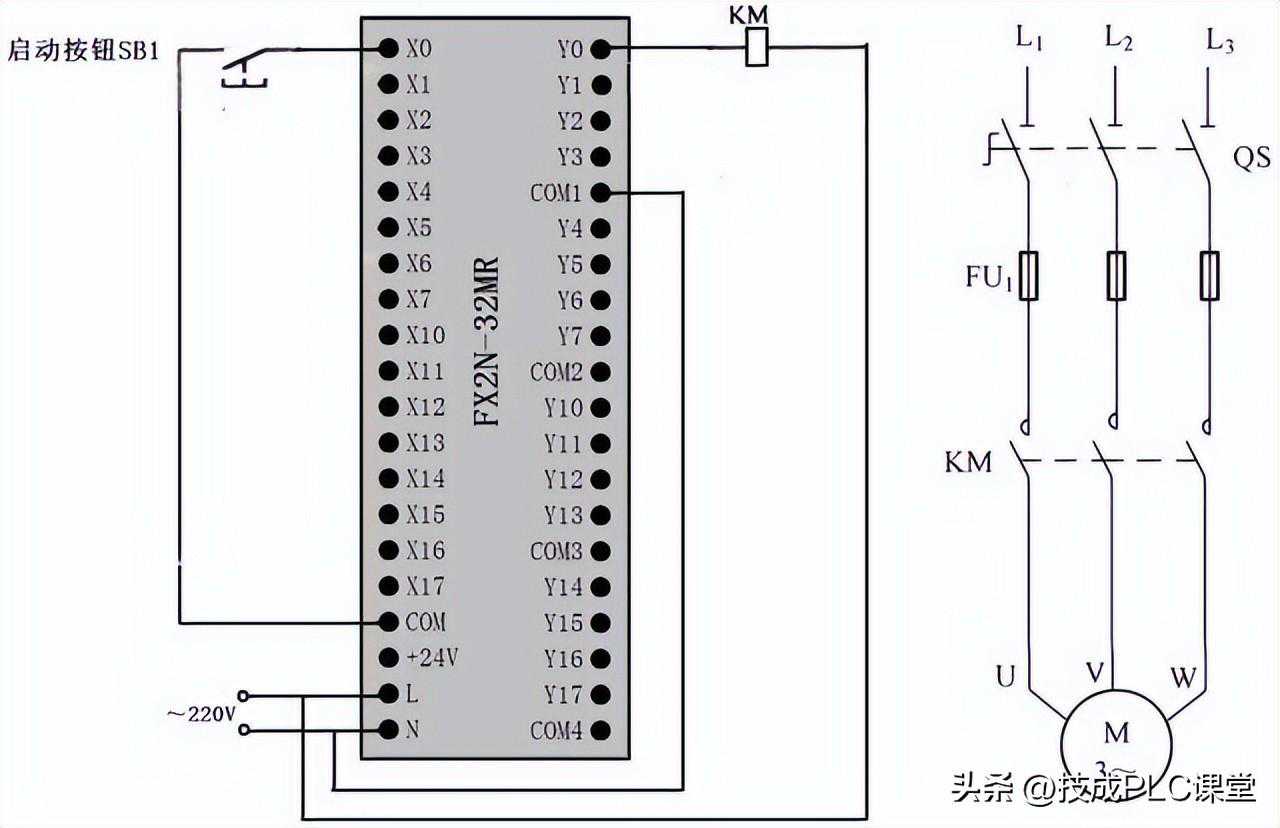

1、延时起动定时运行控制的PLC线路与梯形图
它能实现：按下起动按钮3秒钟后，电动机起动工作，工作5秒钟后自行叫停。

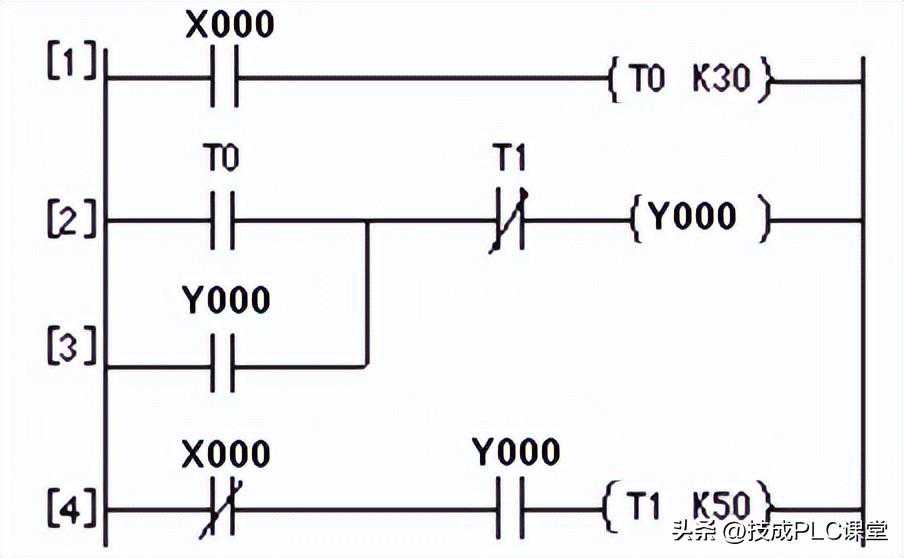

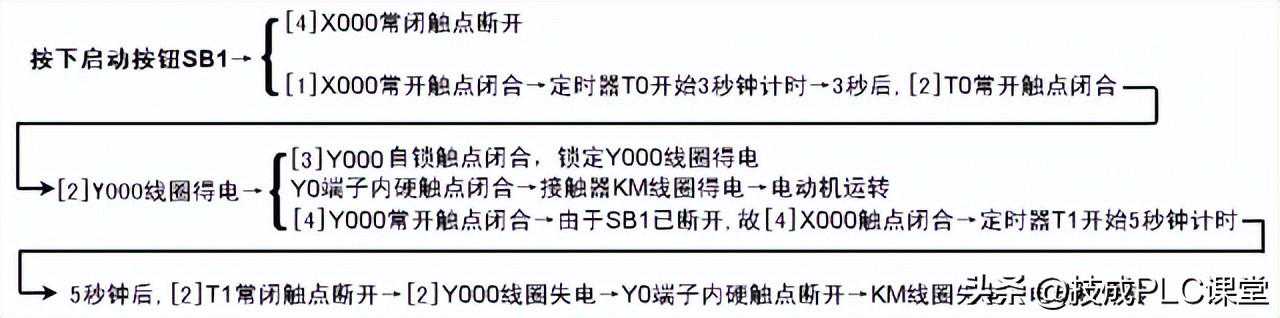

PLC线路与梯形图说明如下：
2、多定时器组合控制的PLC线路与梯形图

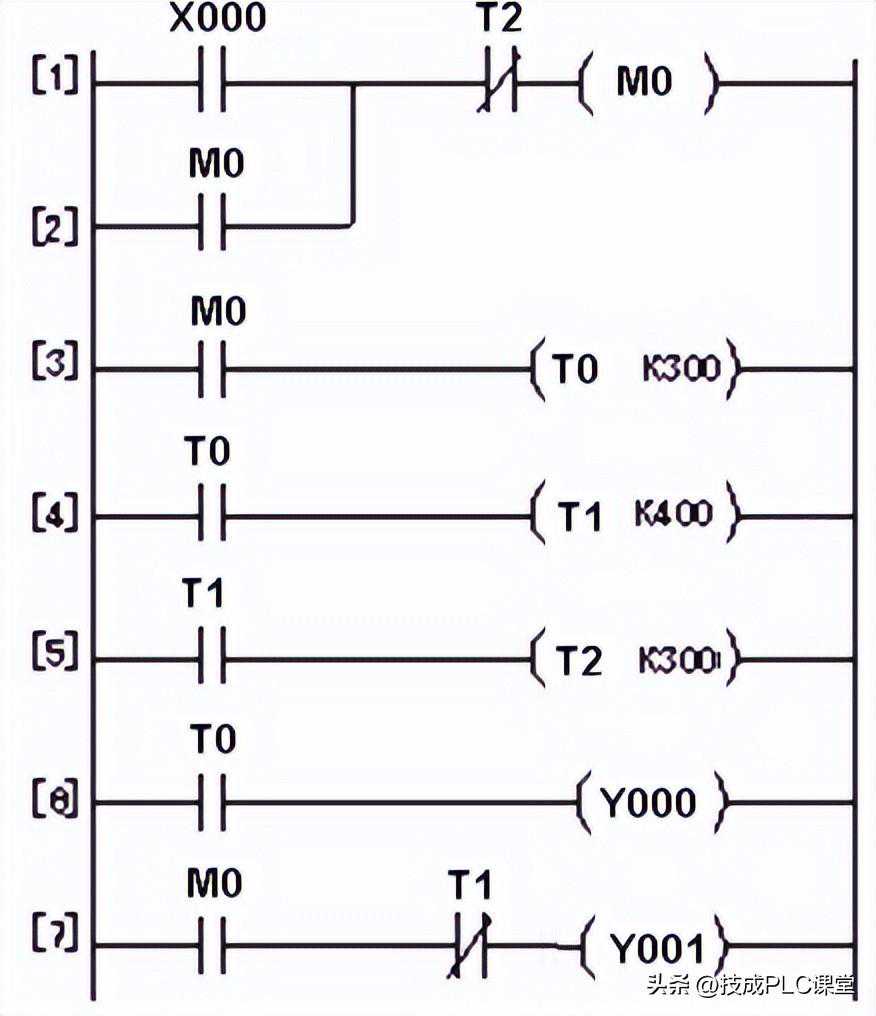

PLC线路与梯形图说明如下：
定时器与计数器组合延长定时控制的PLC线路与梯形图
三菱FX系列PLC的最长定时时间为3276.7s（约54min），使用定时器和计数器能够拉长定时时间。

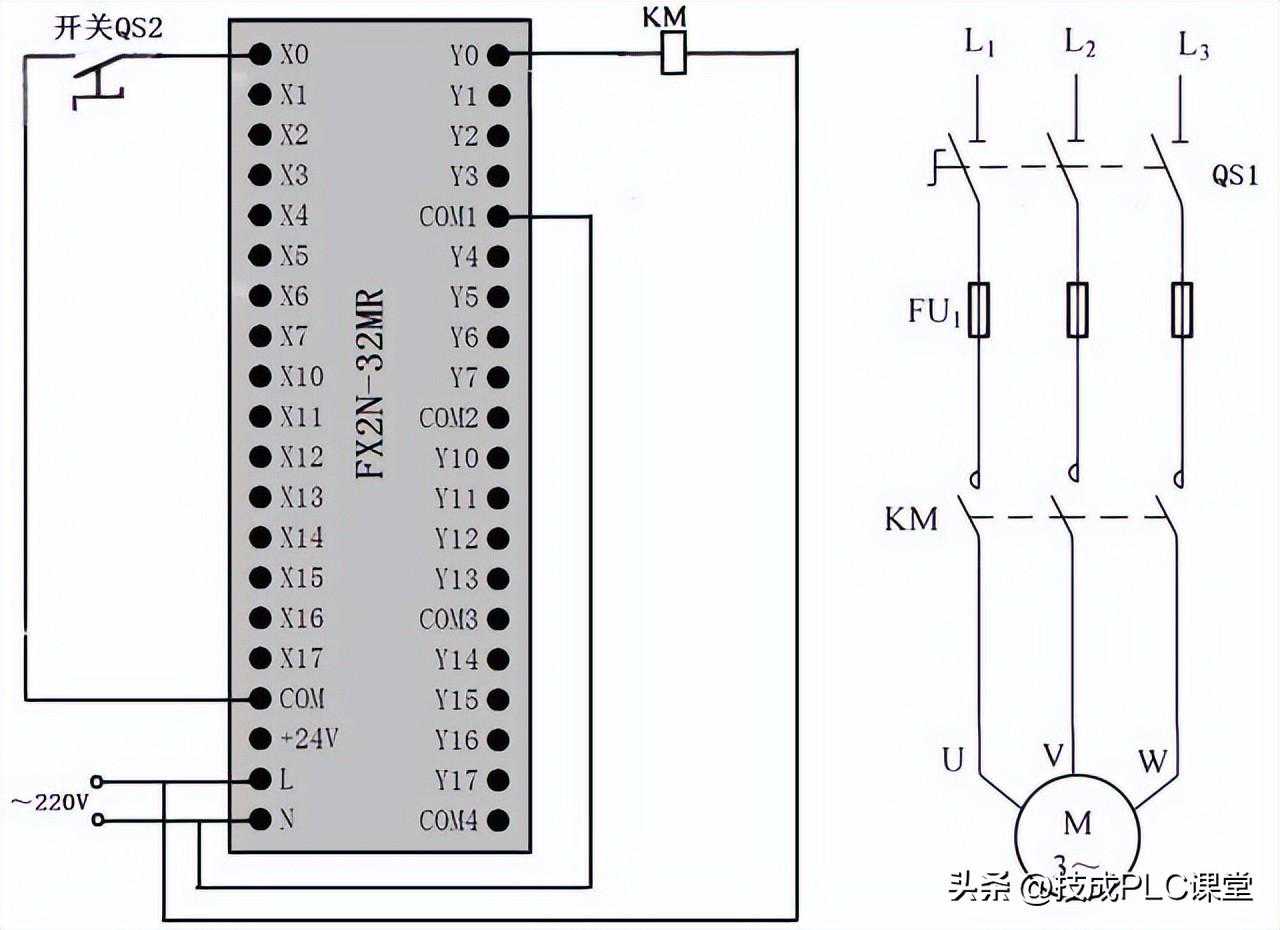

PLC线路与梯形图说明如下：

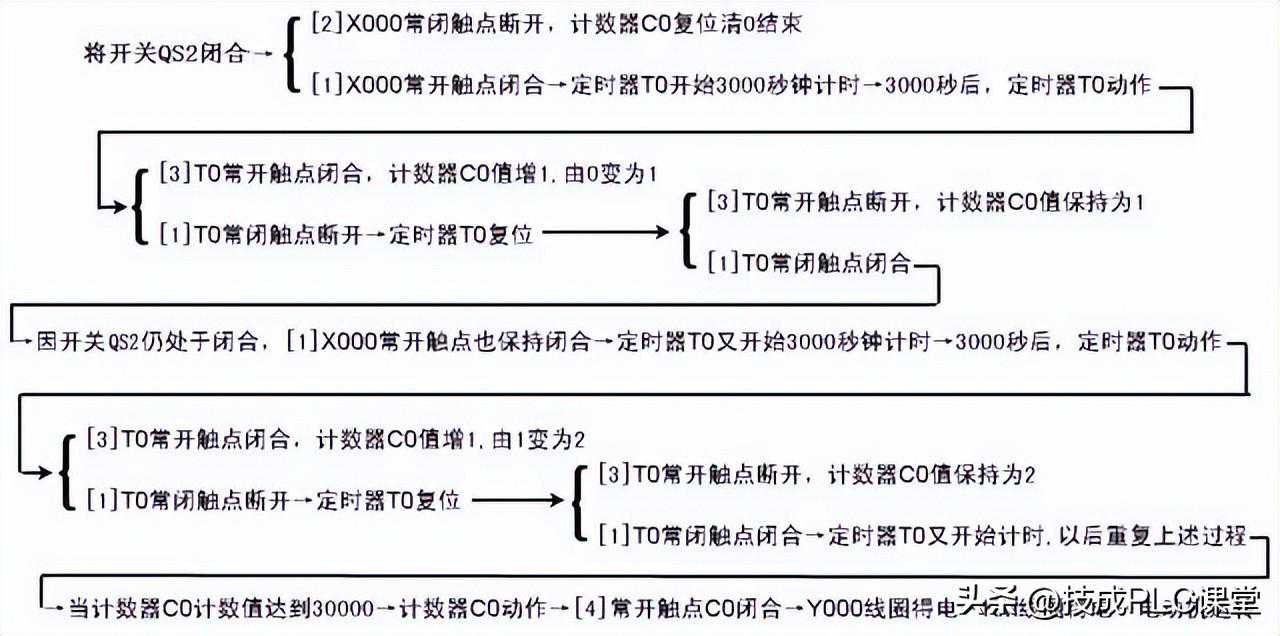

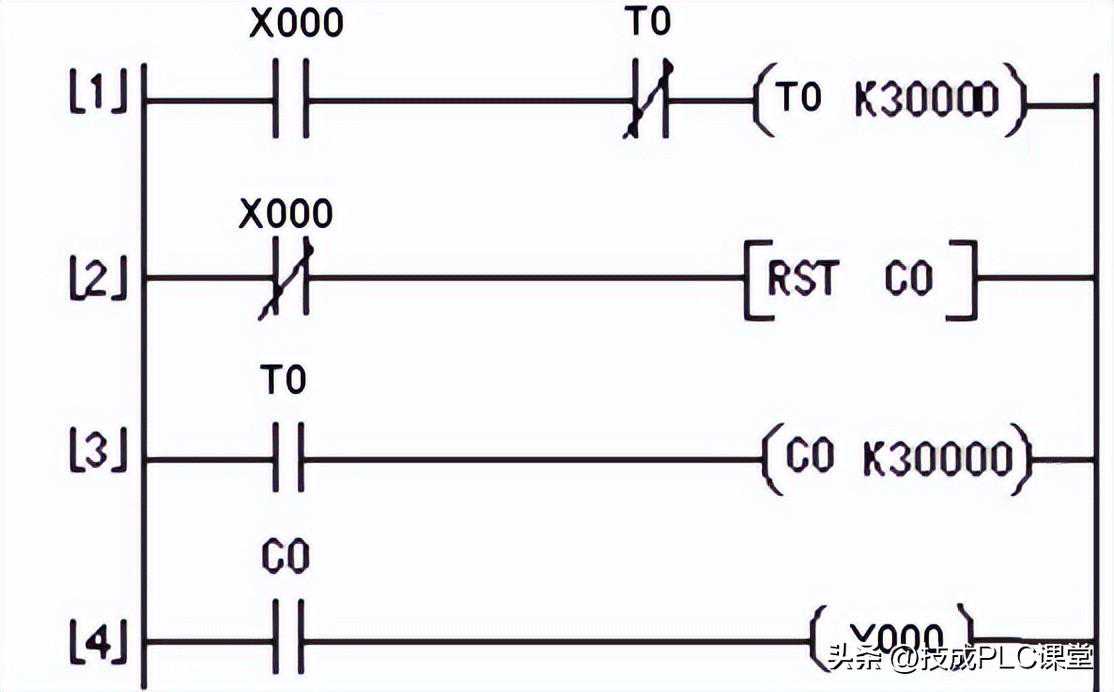

图中的定时器T0定时单位为0.1s（100ms），它与计数器C0搭配用之后，它的定时时间T＝30000×0.1秒×30000＝90000000秒＝25000小时。如果需要重新定时，可以把开关QS2断开，让[2]X000常闭触点闭合，然后“RSTC0”指令执行，之后计数器C0进行复位，然后再闭合QS2，就会重新开始250000小时定时。
多重输出控制的PLC线路与梯形图

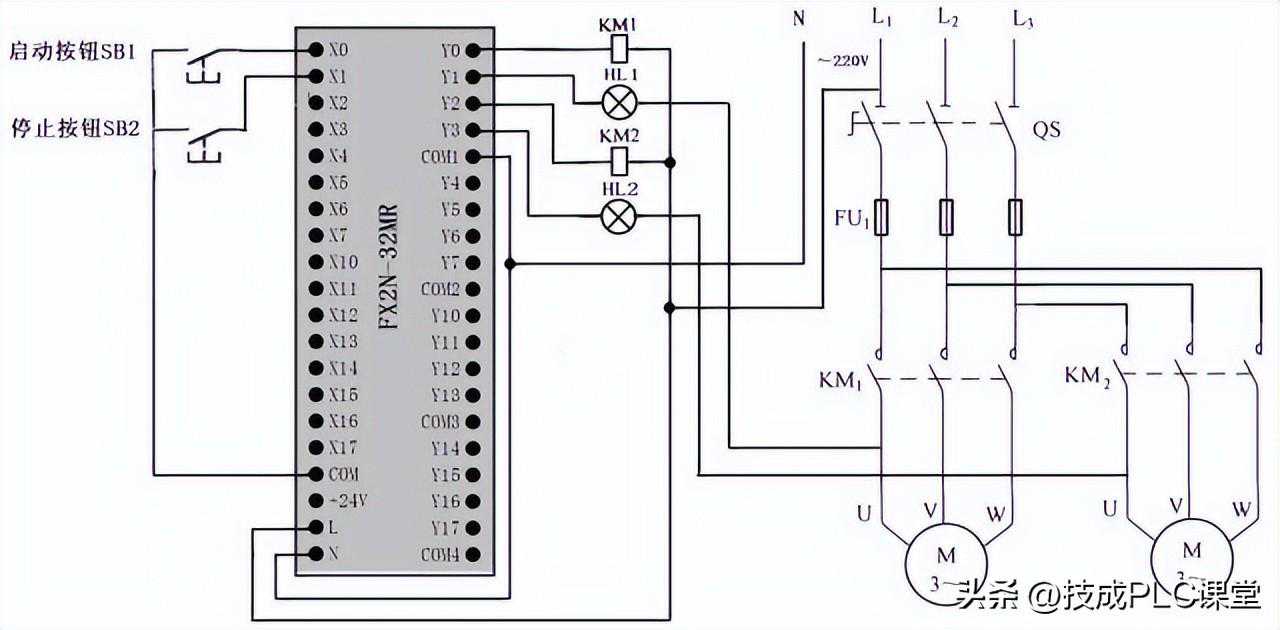

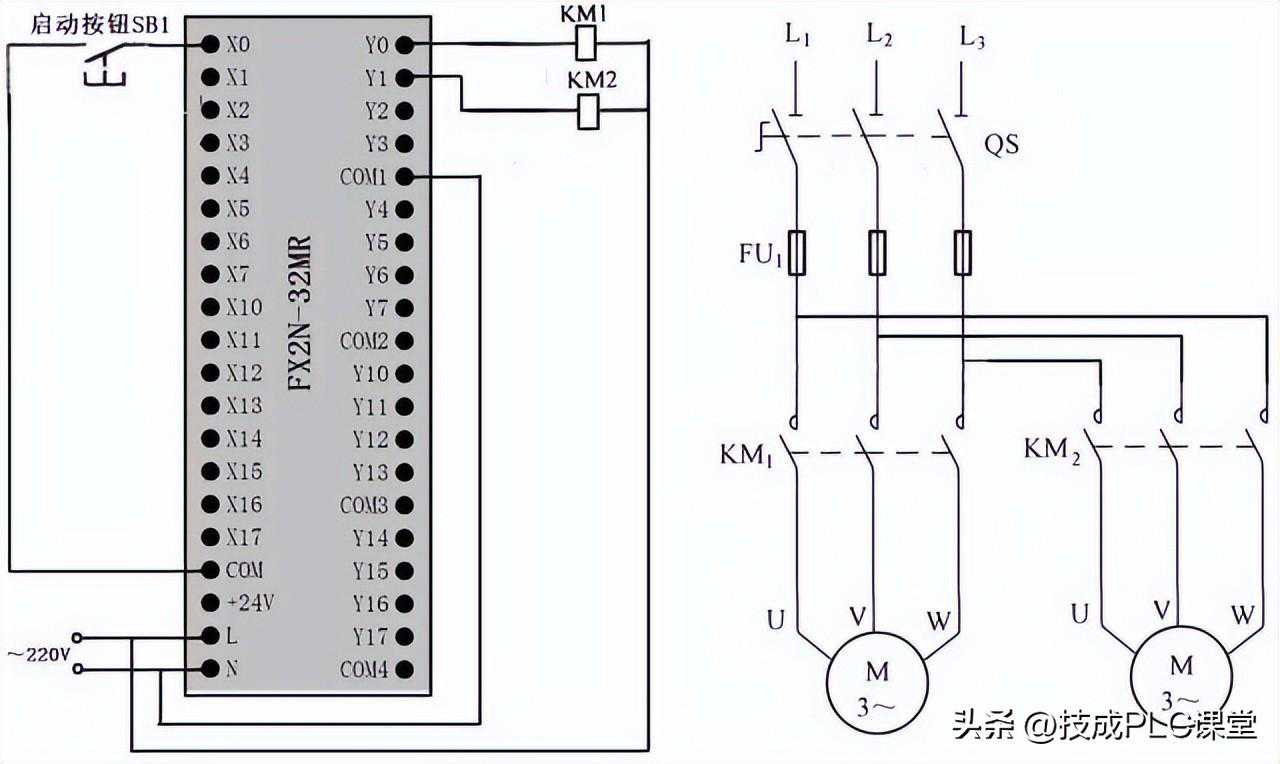

PLC线路与梯形图说明如下：

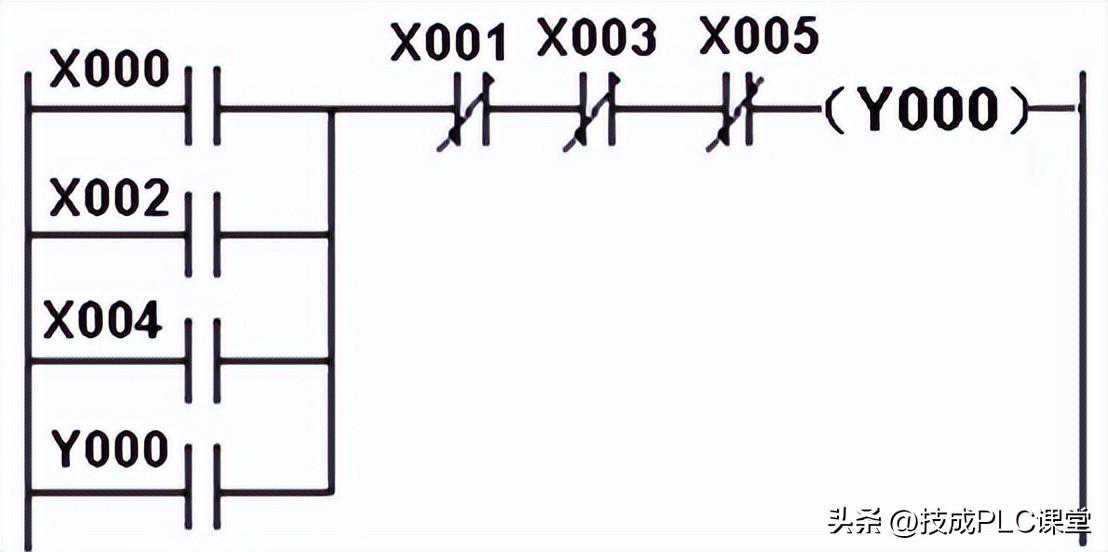

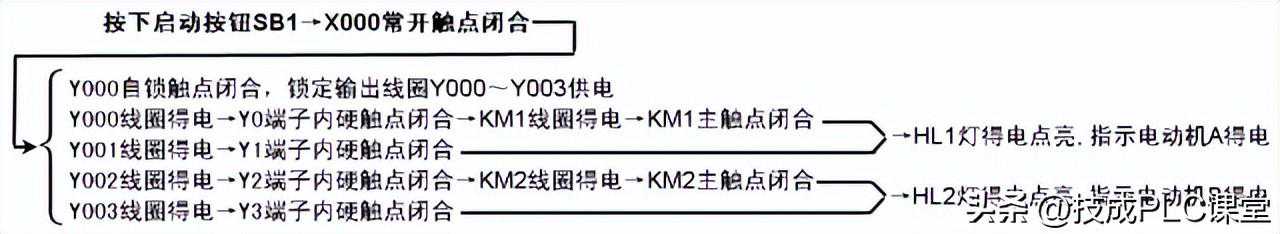

(1)、起动控制

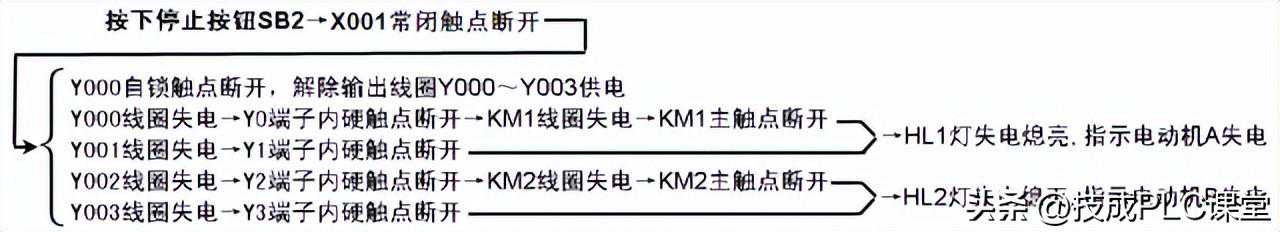

(2)、停止控制
过载报警控制的PLC线路与梯形图

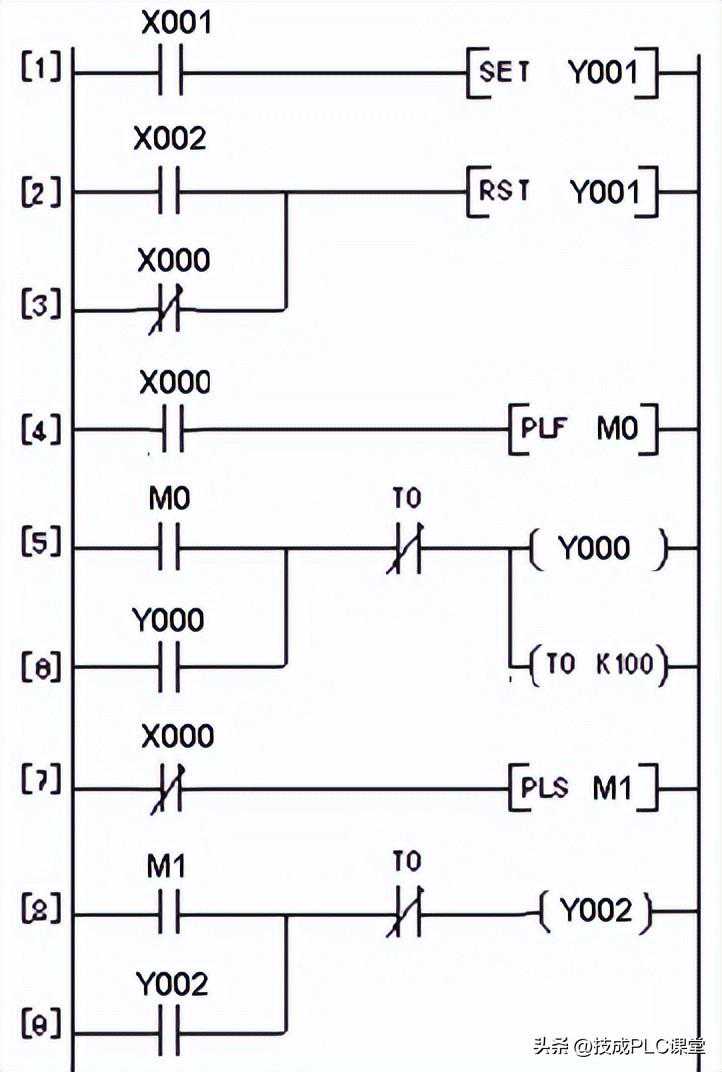

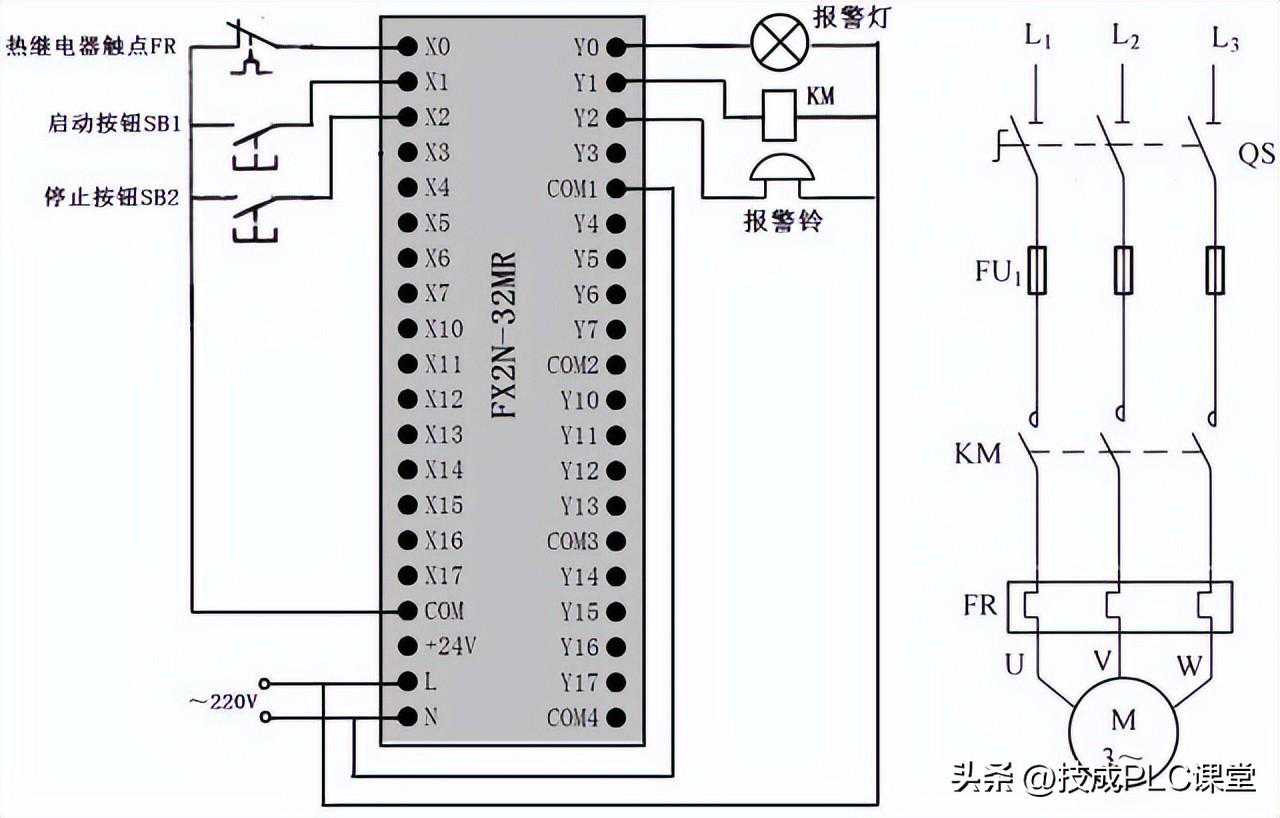

PLC线路与梯形图说明：
(1)、起动控制
(2)、停止控制

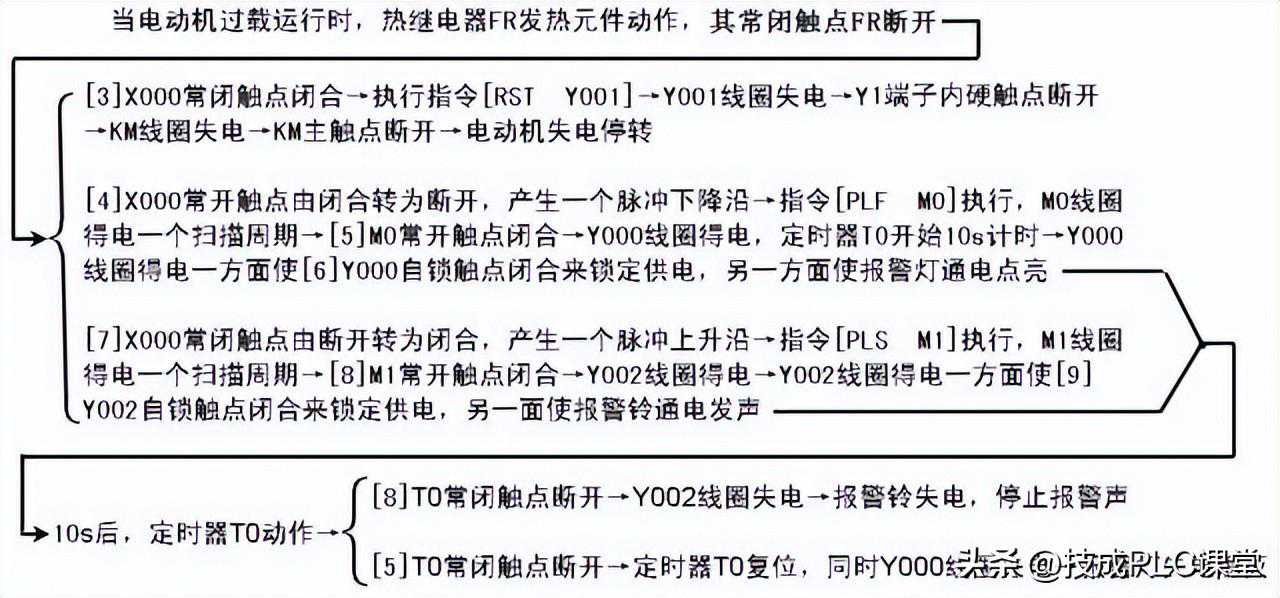

(3)、过载保护及报警控制
闪烁控制的PLC线路与梯形图

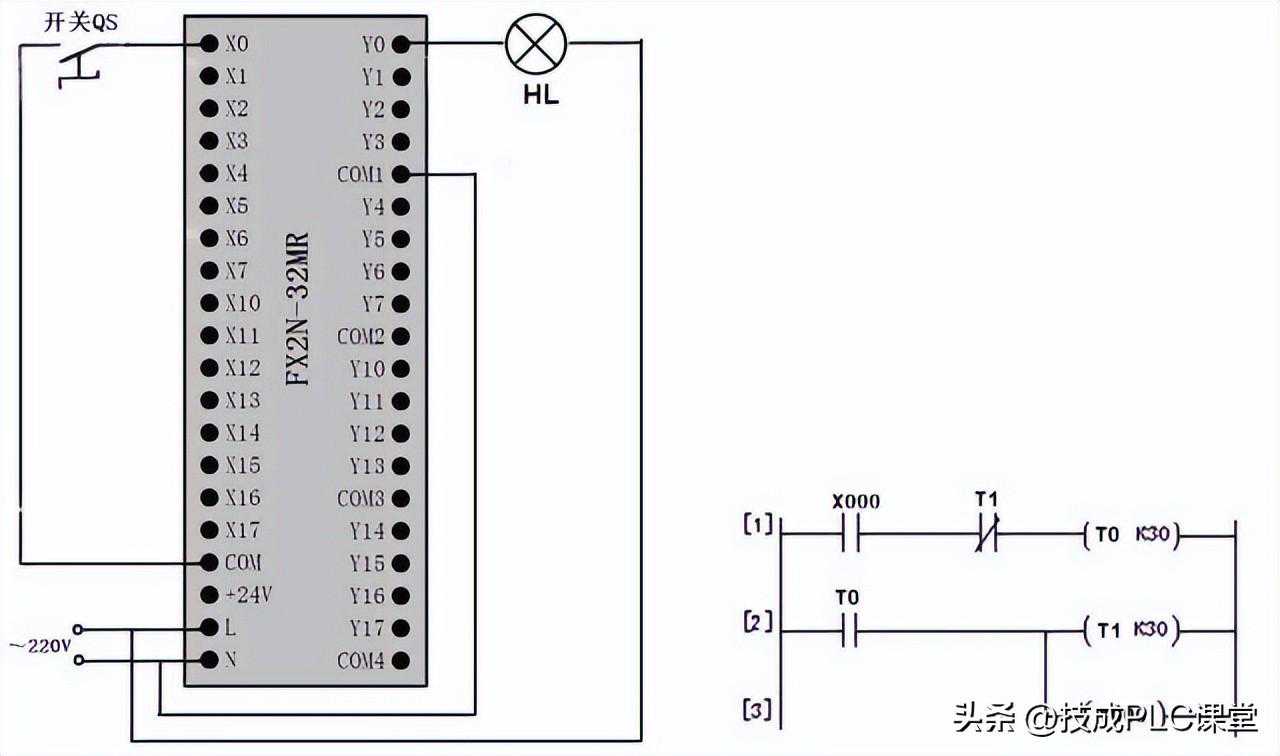

线路与梯形图说明：
把开关QS闭合→X000常开触点闭合→定时器T0开始3s计时→3s后，定时器T0动作，T0常开触点闭合→定时器T1开始3s计时，与此同时Y000得电，Y0端子内部硬触点闭合，灯HL点亮→3s后，定时器T1动作，T1常闭触点断开→定时器T0复位，T0常开触点断开→Y000线圈失电，同时定时器T1复位→Y000线圈失电使灯HL熄灭；定时器T1复位使T1闭合，因为开关QS依旧是闭合状态，所以X000常开触点也是闭合，定时器T0又开始重新3s计时。
之后重复上述过程，灯HL保持3s亮、3s灭的频率闪烁发光。
相关练习
喷泉的PLC控制

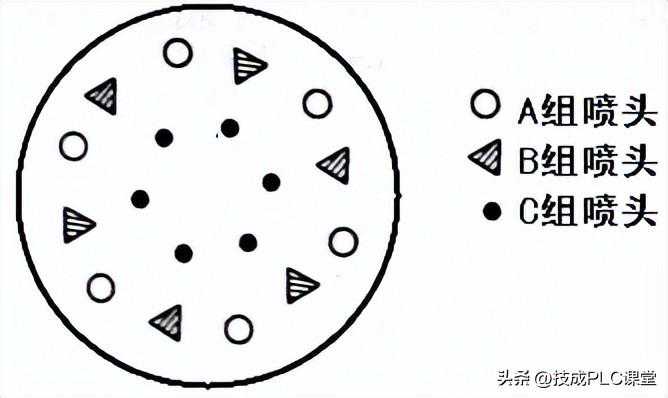

系统要求用两个按钮来控制A、B、C三组喷头工作（通过控制三组喷头的电动机来实现），三组喷头排列如图4-32所示。系统控制要求具体如下：
当按下起动按钮后，A组喷头先喷5s后停止，然后B、C组喷头同时喷，5s后，B组喷头停止、C组喷头继续喷5s再停止，而后A、B组喷头喷7s，C组喷头在这7s的前2s内停止，后5s内喷水，接着A、B、C三组喷头同时停止3s，以后重复前述过程。按下停止按钮后，三组喷头同时停止喷水。
