1.三菱Q系列串口和台达变频器进行RTU通信
2.通信内容：正反转停止控制
前置基础1.Q系列串口通讯重要指令：
U：模块的起始IO编号（以16进制数4位表示时的高3位）
例如：起始IO为0070——U7
n1：K1表示第1通道，K2表示第2通道
n2：协议连续执行数，最大8个

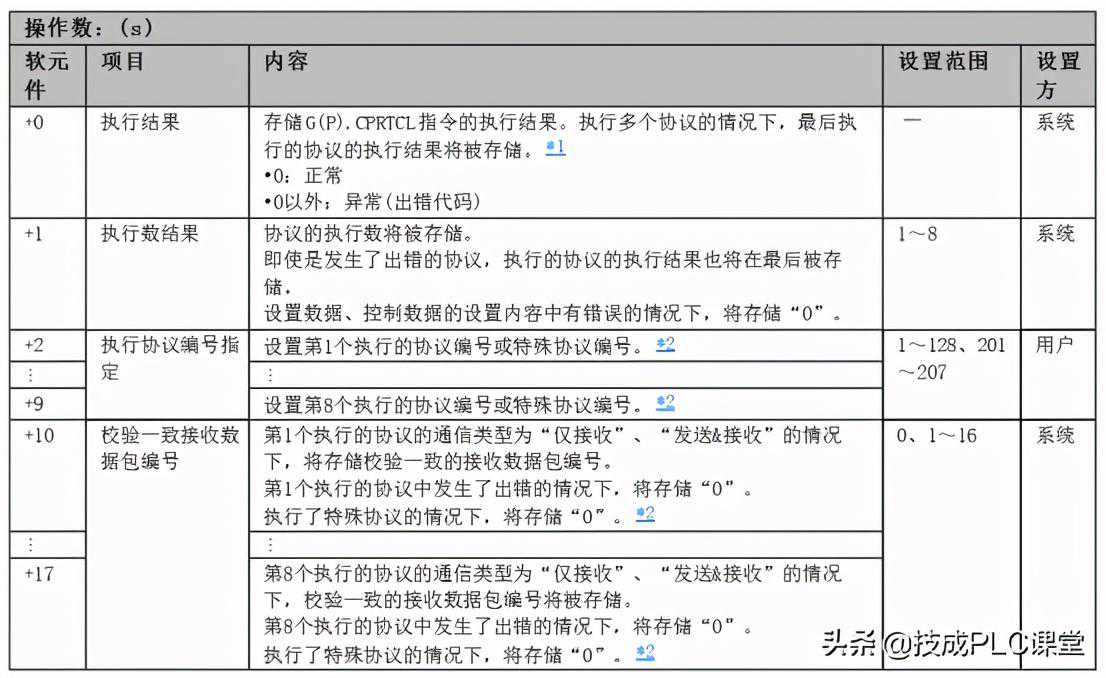

S：起始软元件（看下表）。注：执行协议编号指定中可以填写协议编号，n2执行的协议顺序以执行协议编号为准。
d：完成标志
例如：
起始IO为0070的模块的第2通道执行协议，协议内容在D2、D3（n2=K2）中，M0是完成标志。
2.台达ModbusRTU通讯格式：
起始位：保持无输入信号大于等于10ms
地址码：8-bit二进制地址。
功能码：8-bit二进制地址
数据区：数据内容：n*8-bit数据，n=40（数据位内容由通信程序编写，所有信息均需用十六进制数形式发送和接收）
校验码：CRC校验码：16-bitCRC检查码由2个8-bit二进制组合
停止位：保持无输入信号大于等于10ms
地址码：
00H：所有驱动器广播
01H：对第01地址驱动器
0FH：对第15地址驱动器
10H：对第16地址驱动器，以此类推最大可到254（FFH）
常见功能码：
03H：读出寄存器内容
06H：写入一笔数据至寄存器
08H：回路侦测
10H：写入多笔数据至寄存器
台达ModbusRTU通讯数据内容：正转：010010=H12；反转：100010=H22；停止：01=H1；
1.硬件准备
PLC：三菱Q系列PLC+QJ71C24N-R4模块
变频器：台达VFD-B
终端电阻：110欧姆，主要目的就是为了防止干扰。

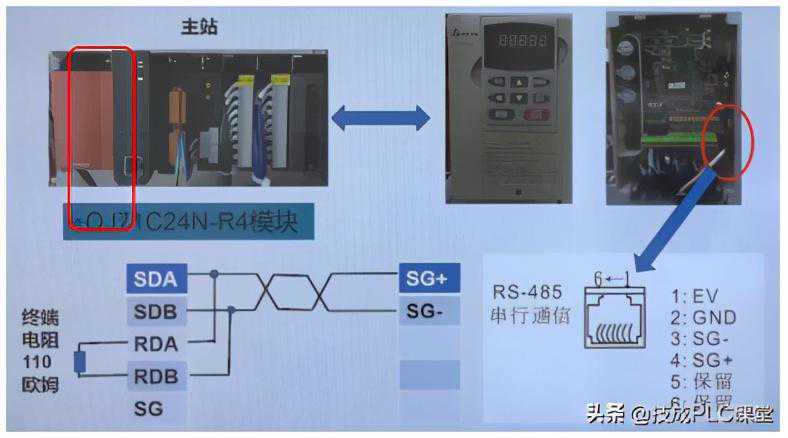

接线图如下：
2.台达变频器参数设置
1）00-02设置成09或者是10，先进行参数初始化。
4）09-00通讯地址：设定范围01-254，总共可以有254个站号可以设定。站号在一个系统里面保持唯一性。
5）09-01通讯传送速度：设置波特率，根据需求设置。此处要求必须与PLC中参数设置一致。
6）09-04通讯数据格式：根据需求设置。此处要求必须与PLC中参数设置一致。因为是RTU通讯，可以从03、04、05三个选项中挑选。（8：8位数据；E：偶校验；N：无校验；O：奇校验；1：1位停止位）
3.PLC操作
1）硬件组态设置
2）按照下图图片设置，注意：传送设置以及通信速度设置一定要与台达变频器中设置一致。

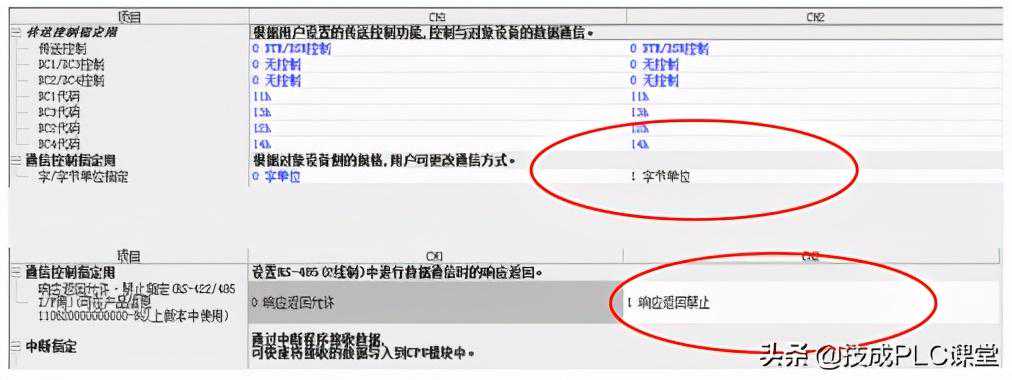

3）各种控制指定：选择通信指定为字节单位，通信控制指定为响应返回禁止。
4）如下图操作，进入到通信协议支持功能软件界面
5）通过添加键选择相应的通信协议库，选择SchneiderElectric，型号选择MODBUS，协议名选择03表示读取数据，06表示写入数据。03/06为功能码，详情看前置基础。
6）添加软元件批量设置

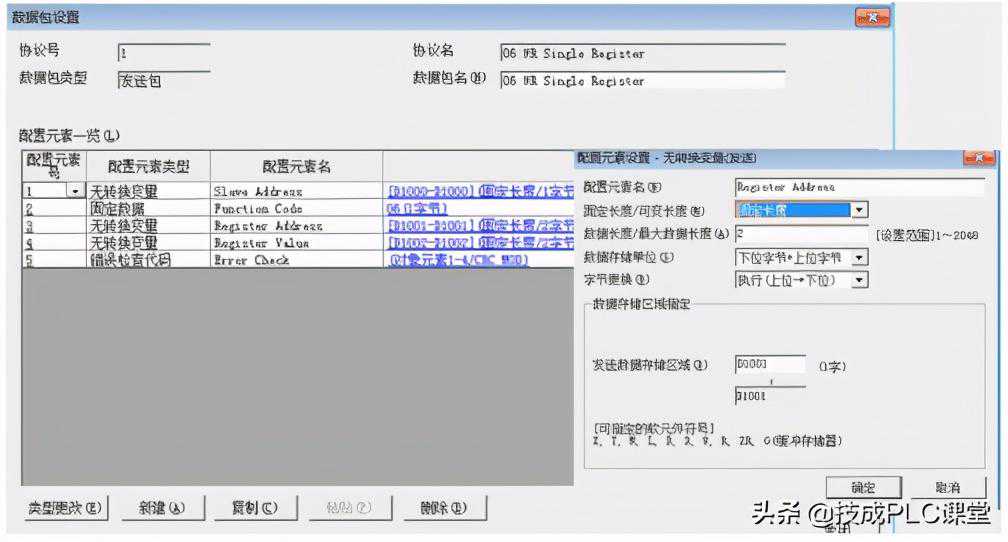

7）协议号1的发送包设置示例。配置元素名详情见前置基础。
8）正反转停止控制程序示例

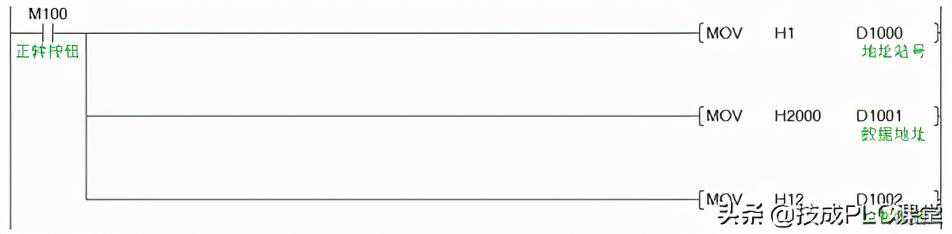

按下M100正转启动，
把从站地址的站号01传送给D1000（协议中的SlaveAddress：从站地址），
把H2000传送给D1001（协议中的RegisterAddress：寄存器地址）。为什么是H2000？请看前置基础（2）.
把H12传送给D1002（协议中的RegisterValue：寄存器数据）为什么是H12？请看前置基础（2）.

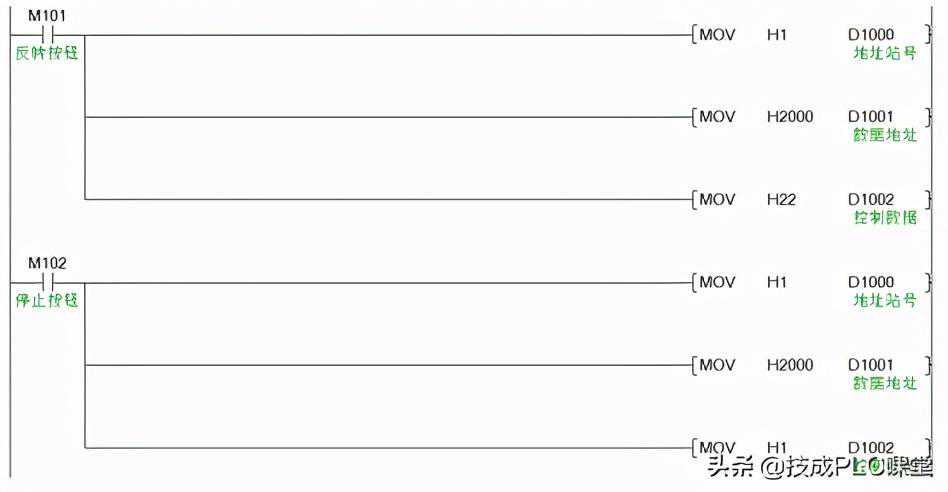

按照正转的套路写下反转以及停止程序。

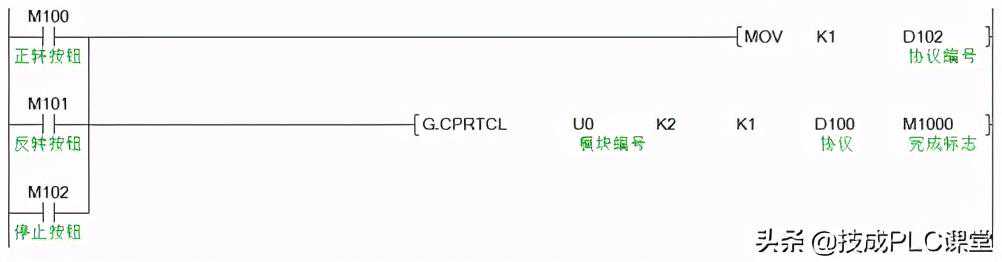

把正反转以及停止的辅助继电器并起来，一起启动通讯指令。模块编号为0，启动第2通道，只执行1条协议，协议编号为01，M1000为完成标志位（指令含义看前置基础（1））.
