EPLAN是一款专业的电气设计软件，它提供了多种工具和功能来帮助设计者创建和管理电气原理图。在EPLAN中，有三种常用的盒子，分别是黑盒、结构盒和PLC盒，它们都可以用来表示设备或组件，但是它们之间也有一些区别和联系。本文将对这三种盒子进行详细的介绍，并举例说明它们的用法和优缺点。
黑盒（BlackBox）是一种用来描述设备或组件的工具，它可以用来表示符号库中不存在或不完整的符号，或者复杂的设备，如变频器、PLC等。黑盒的外形是一个长方形，可以在其中插入设备连接点、图形元素、文本等。黑盒具有一个设备标识符，可以进行选型和编号。
黑盒的优点是可以灵活地自定义设备的外观和属性，适合用来表示非标准的或特殊的设备。
黑盒的缺点是需要手动绘制和编辑，比较耗时和繁琐。

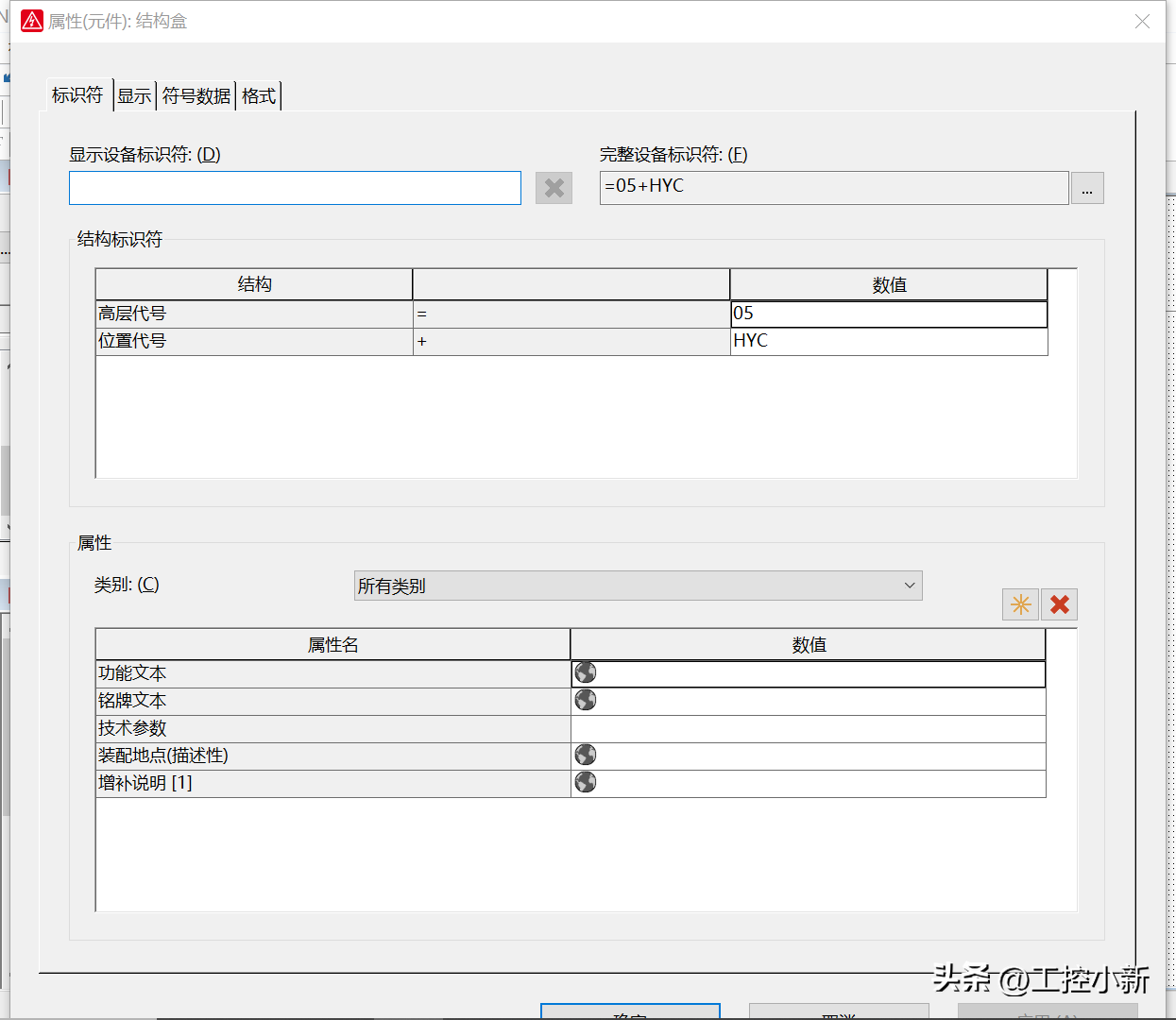

结构盒（StructureBox）是一种用来表示设备位置的功能示意，它可以用来将原理图中的一部分元素划分为一个结构单元，如驱动柜、现场设备等。结构盒的外形也是一个长方形，可以在其中插入任意元素，但是不会影响元素的属性和编号。结构盒也具有一个设备标识符，但是它不是设备，不能进行选型和编号。
结构盒的优点是可以清晰地显示原理图中的结构层次和关系，便于管理和维护。
结构盒的缺点是不能表示设备的功能和特性，只能作为一个组合使用。

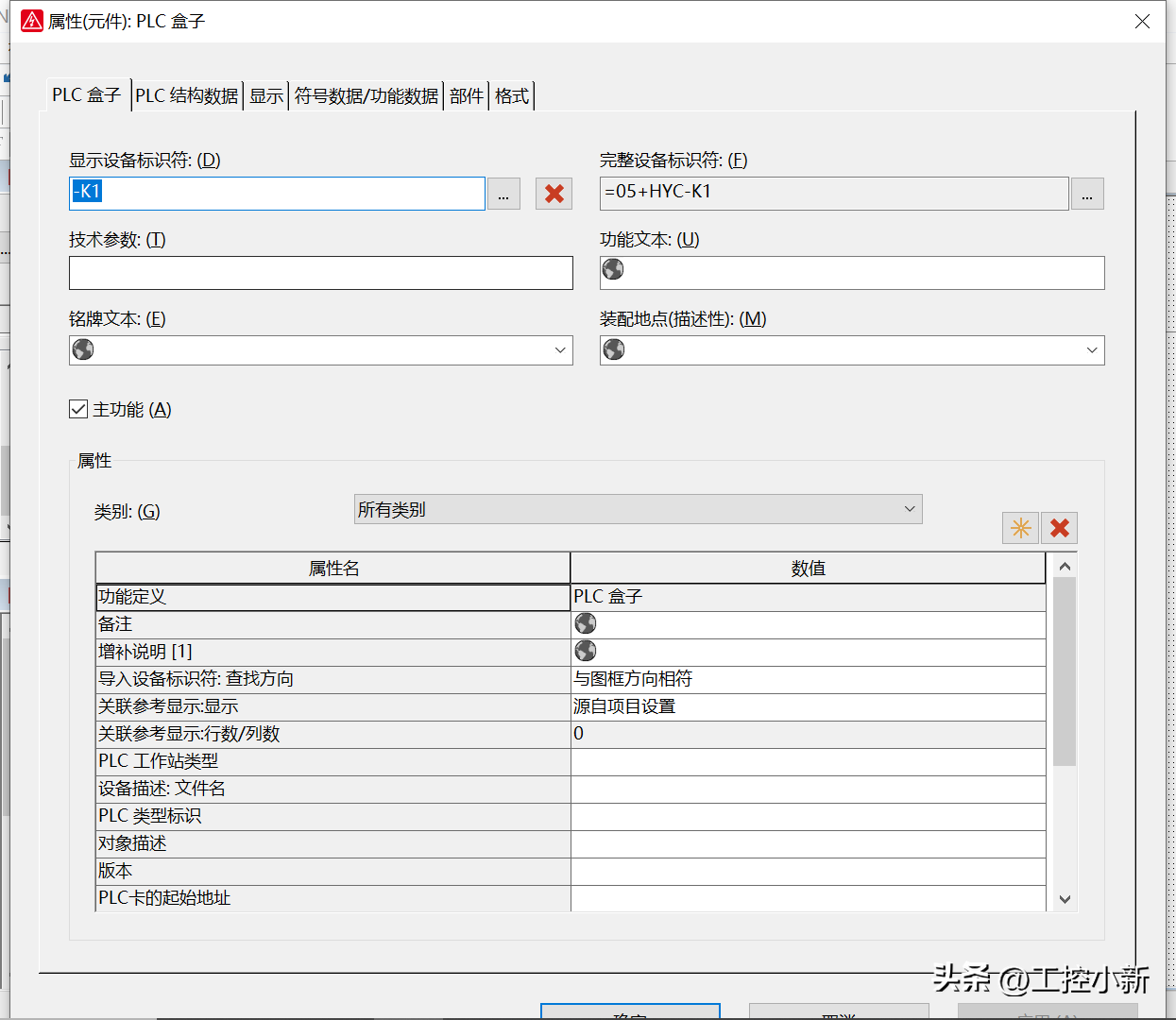

PLC盒（PLCBox）是一种专门用来描述PLC组件的工具，它可以用来表示PLC模块、卡槽、通道等。PLC盒的外形是一个带有槽口的长方形，可以在其中插入PLC连接点、文本等。PLC盒具有一个设备标识符，可以进行选型和编号。
PLC盒的优点是可以方便地创建和管理PLC组件，支持自动编号、导入导出、生成报表等功能。
PLC盒的缺点是只能用于PLC组件，不能用于其他类型的设备。
黑盒、结构盒和PLC盒都是EPLAN中常用的工具，它们都可以用来表示设备或组件，但是它们之间也有一些区别和联系。黑盒可以用来描述任意类型的设备或组件，但是需要手动绘制和编辑；结构盒可以用来表示设备位置，但是不能表示设备功能；PLC盒可以用来描述PLC组件，但是不能用于其他类型的设备。设计者应根据不同的需求和情况选择合适的工具，并注意它们之间的转换和关联。
