怎么正确使用CJ1/2系列PLC模拟量模块的
模拟量是自动化应用中最常见的信号传递方式，是CJ系列主要输入输出模块之一。
（1）模拟量输入

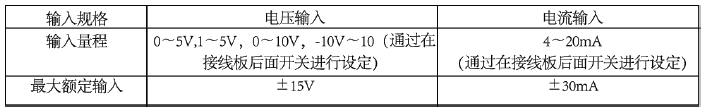

①使用模拟量输入时，确保输入电压电流在规定范围内，不能超过最大额定模拟量输入范围：
②接线：请注意接线时＋/－极性不要接反。
布线请使用带屏蔽的2芯双绞线，且与动力线分开布线。如CJ1W-AD081接线如下图。
③硬件设置：请注意切换电压/电流输入时对应的开关或接线端子，否则可能烧坏输入回路。其电压输入时拨码开关置OFF，电流输入时拨码开关置ON。
（2）模拟量输出
①使用模拟量输出时,请注意量程范围，并保证负载电阻在规定范围内。
②接线：布线请使用带屏蔽的2芯双绞线，并与动力线分开布线，如CJ1W-DA041如下图。
（3）软件设置：在CX-Programmer软件设置Settings内设定模拟量输入输出使能和量程。
（4）未正确使用模拟量输入输出导致的常见硬件故障
①输入电压电流超过量程范围或硬件设置错误导致模拟量输入回路烧毁。
②模拟量输出负载过大或短路导致模拟量输出回路烧毁。
CJ1/2系列PLC输入输出模块正确使用
（1）输入点
①确保输入电压在额定范围内
②根据不同的输入类型正确接线
CJ1W-ID211输入单元（直流型DC24V）CJ1W-IA201输入单元（交流型220V/110V）
③输入电源极性可以任一方向连接，但对排A和B设置必须同一极性。
（2）输出点
①保证输出回路电流值在规定范围内，如常用晶体管及继电器输出规格如下图:
②根据不同的输出类型正确接线，如常用晶体管和继电器型接线如下图:
③输出连接感性负载时，为防止电气冲击，请在负载侧并联连接浪涌抑制器或二极管。
④对于继电器输出类型PLC，继电器开关动作频率有所限制，请确保低于1800次/小时。
⑤对于继电器输出单元，继电器寿命与接点电流有关，以CJ1W-OC211为例，如下图：
（3）未正确使用I/O单元导致的常见故障
①输入点电压过高，导致I/O基板上输入回路部件烧毁。
②输出点负载过大，导致I/O基板上输出回路晶体管烧毁。
