PCS7 在浮磁联合项目中的应用

某集团公司在刚果金新建60万吨/年项目，采用先浮选再磁选的创新选矿工艺处理低品位氧化矿和硫化矿，产出产品主要为硫化铜、钴精矿。目前已投产运行，生产稳定，各项指标稳步提升。

DCS系统主站采用一套冗余410Smart，IO站采用ET200PASmart，中控室配置一台工程师站和一台OS站。开发软件采用亚洲版。

本项目系统总线采用ProfiNet，终端总线采用ProfiBusDP。

（1）碎磨工艺的连锁启停和连锁保护

（2）磨机给料、给水优化控制

（3）浮选工艺液位自动控制

（4）磁选工艺连锁保护与控制

（5）浓密工艺底流放矿控制

（6）生产用水恒压控制

（7）通讯网络在线诊断

1.中央控制室

2.碎磨工艺

3.浮选工艺

4.磁选工艺

5.浓密工艺

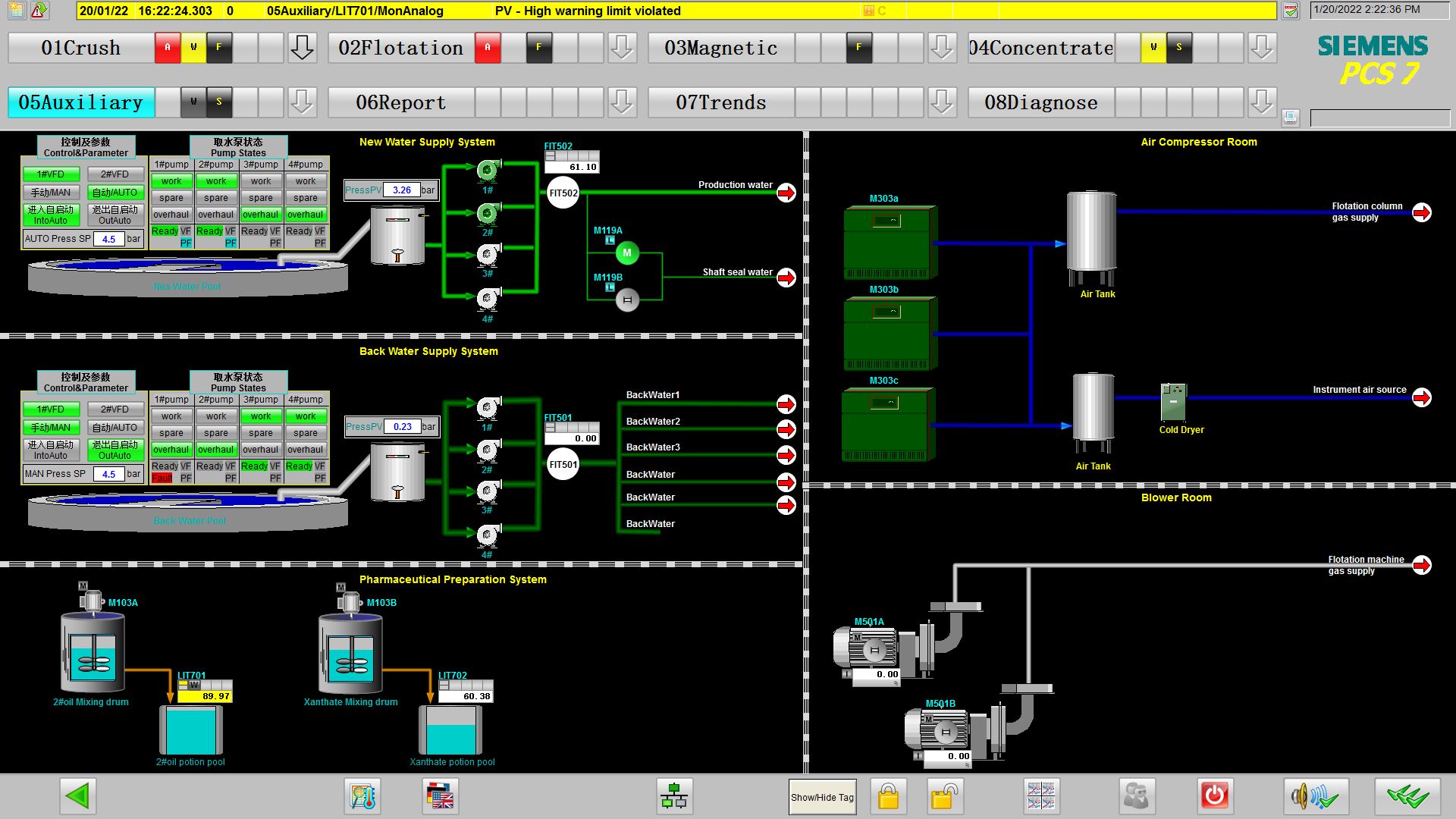

6.辅助工艺

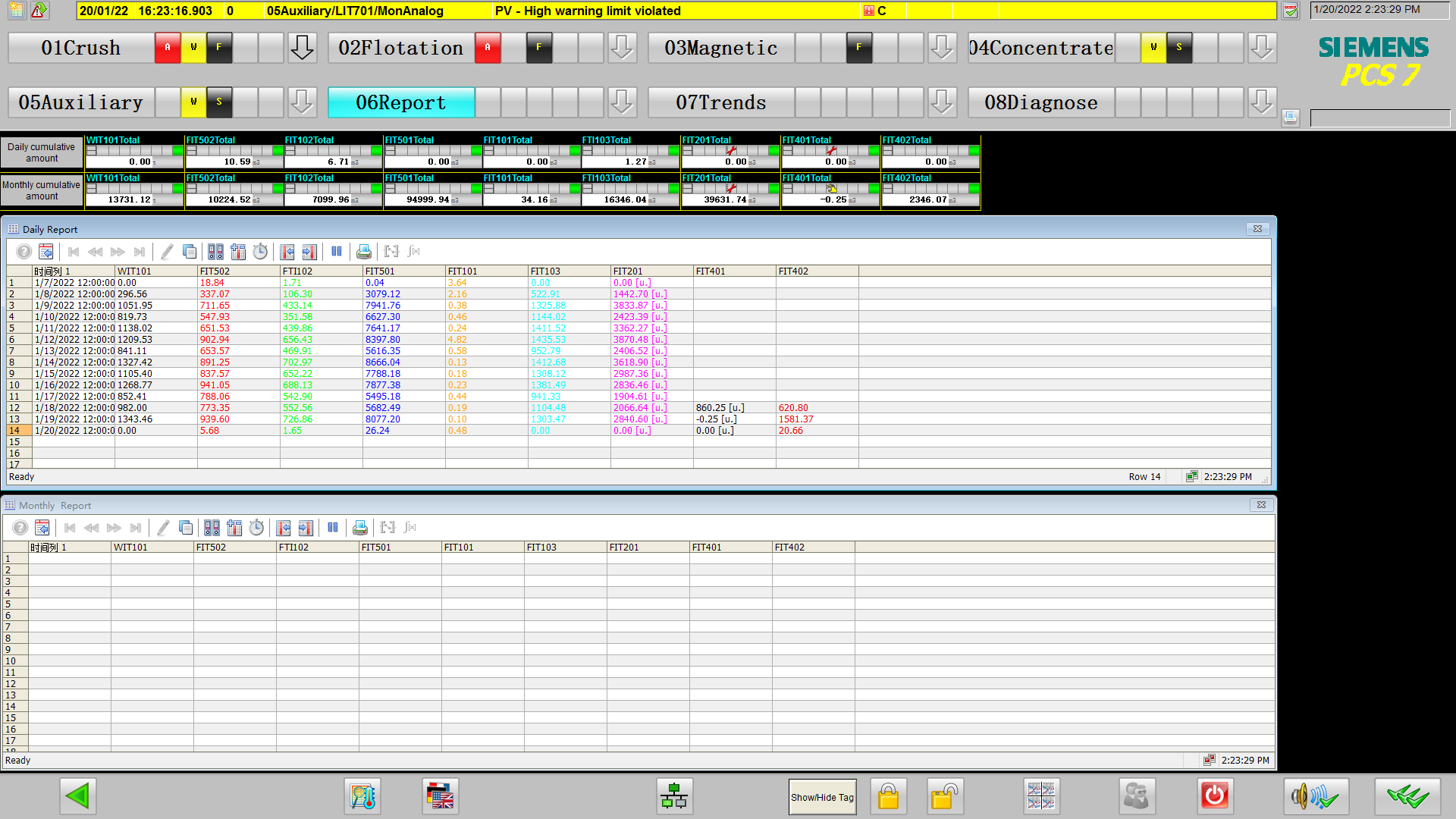

7.报表系统

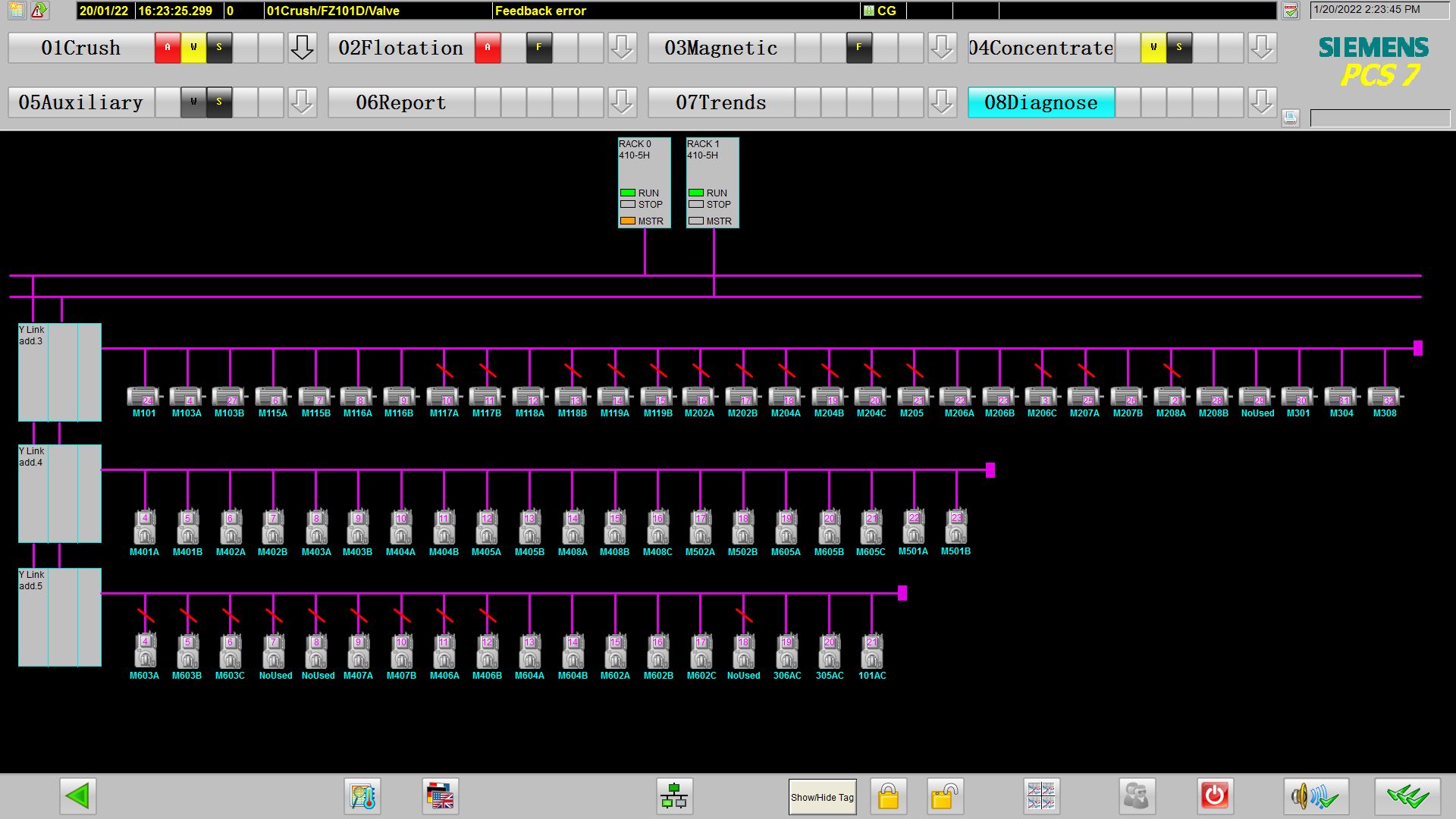

8.网络诊断
