最近有个项目要使用FX3UPLC的网络通讯功能，配了一个FX3U-ENET-L网络模块。调试过程记录如下。
一配置软件
跟客服确认了FX3U-ENET-L设置需要的组态工具软件没有提供到官网，要找经销商提供。
如下为软件链接分享。
链接：
提取码：khcv
软件界面如下，类似Q系列网络设置的界面。
二参数设置
2.1连线
要使用网络模块的功能要先配置网络参数，先通过PLC的调试线（我使用的是USB转9pin串口线）连接上PLC，可以先用GXWorks2确认连线状态。
确认可以正常连线后，通过上面软件界面的连接目标设置按钮进入连接目标设置画面，确认连线OK。
2.2网络参数设置
然后回到主界面设置模块的网络参数，主要是运行设置和打开设置
2.2.1运行设置主要设置：
1通讯方式是2进制还是ASCII码，
2通讯模块的IP地址
2.2.2打开设置要注意的是4个通道中通道1,2和通道3,4配置的opensystem的备选项是不同的。
我这个项目主要是3和4两个通道。
如下图通道3设置的MELSOFT连接，用于GXWorks编程连线；通道4设成被动（MC）开放端口5000用于MC协议通讯。
三通讯测试
MC协议的部分主要参考资料是FX3U-ENET-L用户手册。项目需求比较简单，这里只测试了D值的读写功能，指令格式为2进制码。
FX系列使用的MC协议指令与Q系列差别较大，Q系列的MC通讯我有做总结可以参考相关博文。

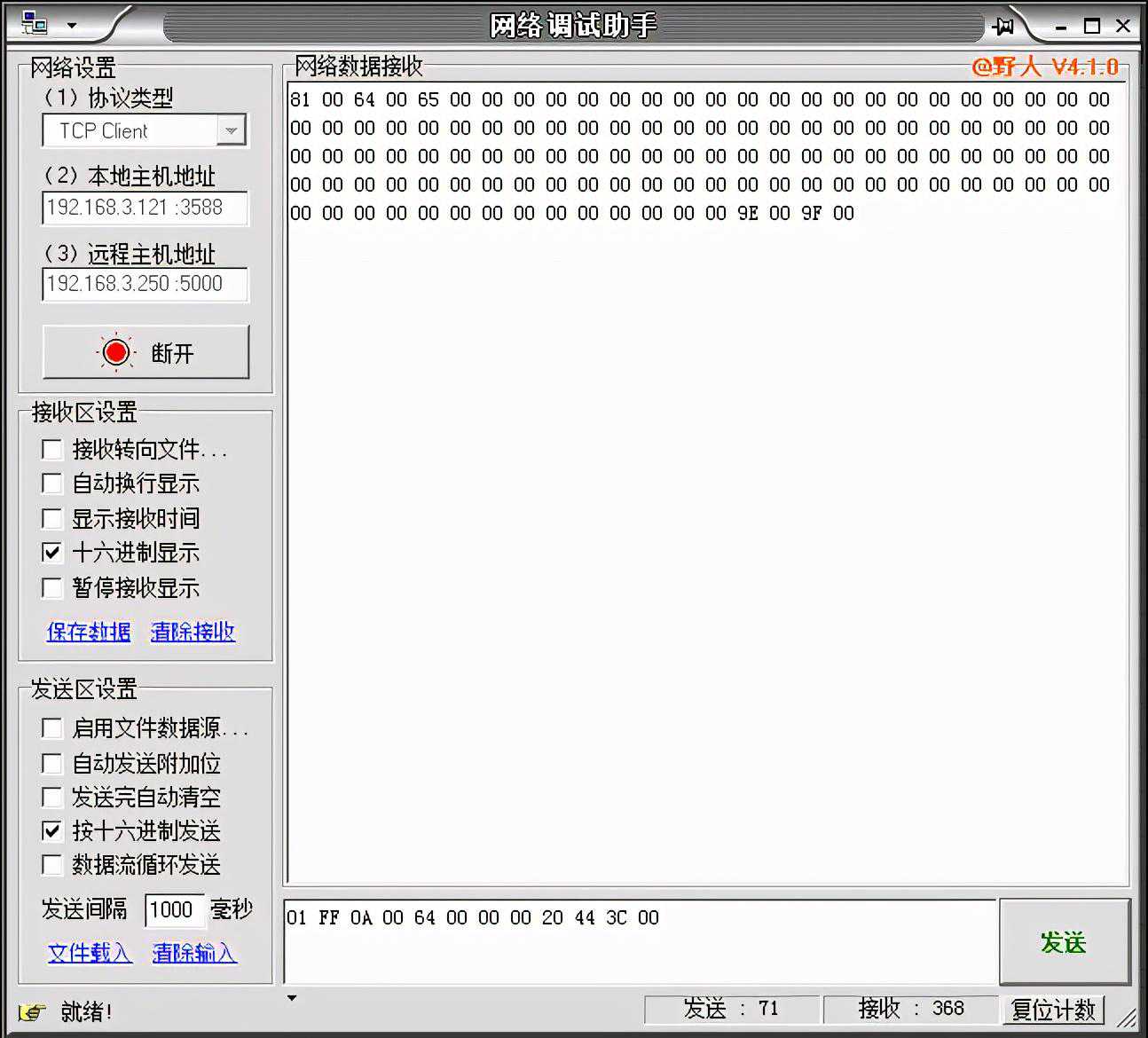

3.1读取PLCD值寄存器
FX3U单次只支持64个D值的读取，如下指令为读取D100-D159共60个D值。
发送指令：01FF0A00643C00
接收信息：81006000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000009E009F00
3.2写入PLCD值寄存器
如下指令将PLC的D100,D101,D102设置为1,2,3
发送指令：03FF0A00640300010002000300
返回指令：8300
