问题1:
S7-200模拟量输入模块(EM231，EM235)如何寻址?
回答:模拟量输入和输出为一个字长,所以地址必须从偶数字节开始,精度为12位，模拟量值为0-32000的数值。
格式:AIW[起始字节地址]AIW6;
AQW[起始字节地址]AQW0
每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。例:AIW0AIW2AIW4AIW6每个模拟量输出模块占两个通道，即使第一个模块只有一个输出AQW0(EM235只有一个模拟量输出),第二个模块模拟量输出地址也应从AQW4开始寻址，依此类推。(注:每一模块的起始地址都可在step7micro/win中plc/Information里在线读到)。
问题2:
如何将传感器连接到S7-200模拟量输入模块(EM231，EM235)以及有哪些注意事项?
回答:
模拟量输入模块可以通过拨码开关设置为不同的测量方法。开关的设置应用于整个模块，一个模块只能设置为一种测量范围。(注:开关设置只有在重新上电后才能生效)
输入阻抗与连接有关：电压测量时，输入是高阻抗为10MOhm;电流测量时，需要将Rx和x短接，阻抗降到250Ohm。
注意:
为避免共模电压，须将M端与所有信号负端连接,未连接传感器的通道要短接,如下列各图。
下列各图是各种传感器连接到S7-200模拟量输入模块的示例
图1:4线制-外供电-测量
图2:2线制-测量
为了防止模拟量模块短路，可以串入传感器一个750Ohm电阻。它将串接在内部250Ohm电阻上并保证电流在32mA以下。

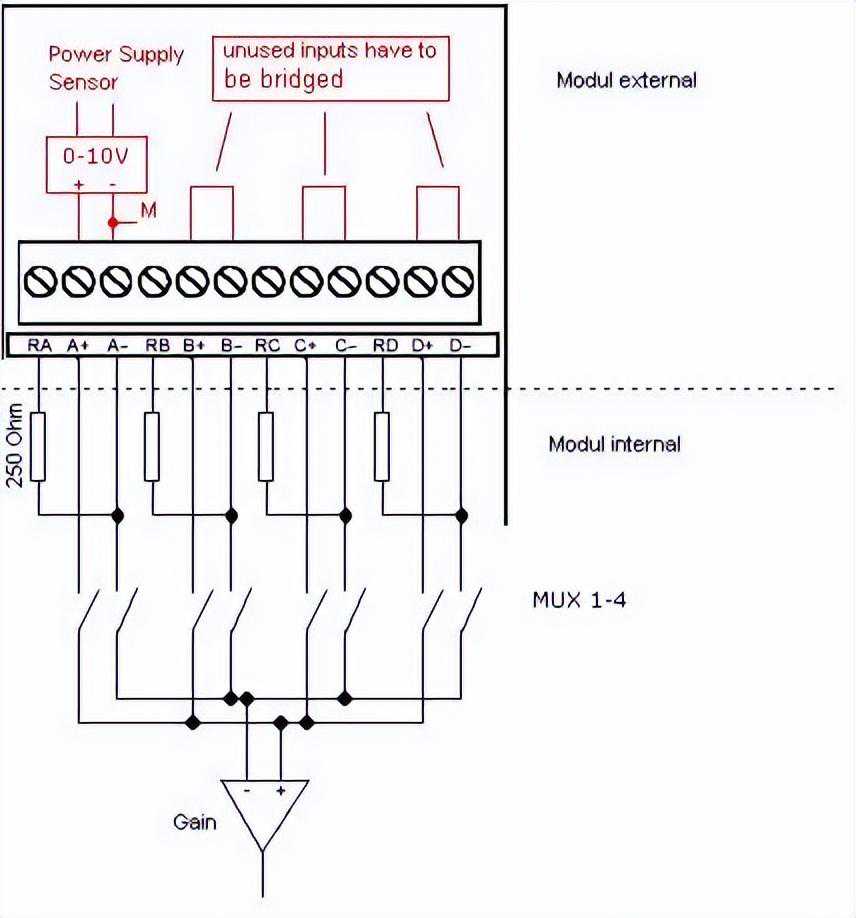

图3:电压测量
注意:
如果你使用一个4-20mA传感器,测量值必须通过编程进行相应的转换.
输入转换:X=32000*(AIWx–6400)/(32000–6400)
输出转换:Y=计算值*(32000–6400)/320006400
问题3:
为什么使用S7-200模拟量输入模块时接收到一个变动很大的不稳定的值?
回答:
1.你可能使用了一个自供电或隔离的传感器电源，两个电源没有彼此连接。这将会产生一个很高的上下振动的共模电压，影响模拟量输入值。
2.另一个原因可能是模拟量输入模块接线太长或绝缘不好。
补救措施:
1.连接传感器输入的负端与模块上的公共M端以补偿此种波动。
注意:
事前要确定，这是两个电源间的唯一连接。如果另外一个连接已经存在了，当再添加公共连接时可能会产生一个多余的补偿电流。
背景:
•模拟量输入模块不是内部隔离的.
•共模电压不能大于12V.
•对于60Hz的共模干扰是40dB
2.使用模拟量输入滤波器:
在Micro/Win中进入"ViewSystemblockTab:AnalogInputFilters".
•选择模拟量输入滤波.
•选择"Numberofsamples"和"Deadband".
"Numberofsamples"区域包含了由几个采样的平均值计算得出的值。用过去已有的N个采样值计算该值,N即为"Numberofsamples"。PLC资料网
死区(Deadband)定义了允许偏离于平均值的最大值问题4:为什么使用S7-200模拟量输入模块时接收到信号变化很慢?
回答:
因为你使用了滤波器，可以在ViewSystemblockTab:AnalogInputFilters中降低滤波采样数，或取消模拟量滤波。
问题5:EM231RTD(热电阻)模块接线
EM231RTD模块的详细接线和DIP开关设置请参照《S7-200系统手册》中的附录A。
EM231RTD模块常见问题
•模块上的SF红灯为何闪烁?
SF红灯闪烁有两个原因：模块内部软件检测出外接热电阻断线，或者输入超出范围。由于上述检测是两个输入通道共用的，所以当只有一个通道外接热电阻时，SF灯必然闪烁。解决方法是将一个100Ohm的电阻，按照与已用通道相同的接线方式连接到空的通道。•什么是正向标定、负向标定?
正向标定值是3276.7度(华氏或摄氏)，负向标定值是-3276.8度。如果检测到断线、输入超出范围时，相应通道的数值被自动设置为上述标定值。
•热电阻的技术参数不是很清楚，如何在DIP开关上设置类型?
应该尽量弄清除热电阻的参数。否则可以使用缺省设置。
PLC
注意
EM231RTD模块占用的模拟量通道，在系统块中设置模拟量通道滤波时，应禁止滤波功能。
问题6:EM235是否能用于热电阻测温?
EM235不是用于与热电阻连接测量温度的模块，勉强使用容易带来故障。强烈建议使用EM231RTD模块。
问题7:EM231TC(热电偶)模块常见问题
•EM231TC(热电偶)模块是否支持B型热电偶?
EM231TC支持J、K、E、N、S、T和R型热电偶，不支持B型热电偶。
•EM231TC是否需要补偿导线?
EM231TC可以设置为由模块实现冷端补偿，但仍然需要补偿导线进行热电偶的自由端补偿。
•EM231TC模块SF灯为何闪烁?
o如果选择了断线检测，则可能是断线。应当短接未使用的通道。
o输入超出范围
