欢迎大家观看我的三菱PLC系类教程，喜欢的朋友记得收藏点赞哦！想让更多的朋友了解，学习的话记得转发，谢谢大家，刚开始写文章做的不好地方还希望大家指点。
好了，进入正文，上篇文章我给大家介绍了GXWork2的安装。这篇文章我就回从最简单的自保程序开始教大家编写三菱PLC的梯形图程序。理论的知识我也不多介绍，直接给大家实践编写吧！
首先我们写之前我们要了解下里面的“软元件”的具体含义，请看下面的图：

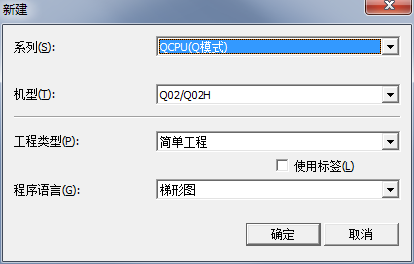

然后出现选择系类和型号，这里我们选择Q系类型号选Q02/Q02H型的，然后确定。大家如果有实物的话就要根据实物的型号选择了。

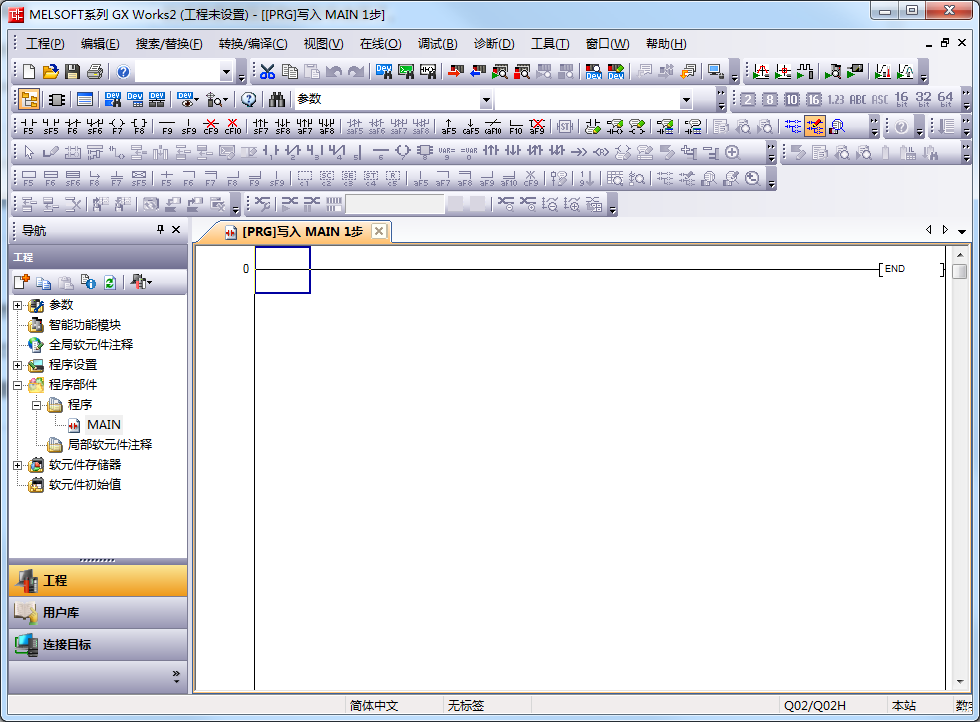

我们工程建立好了之后界面就会是白色的了，现在的状态就是可编辑状态，以后编写梯形图就是在这个里面编写了。

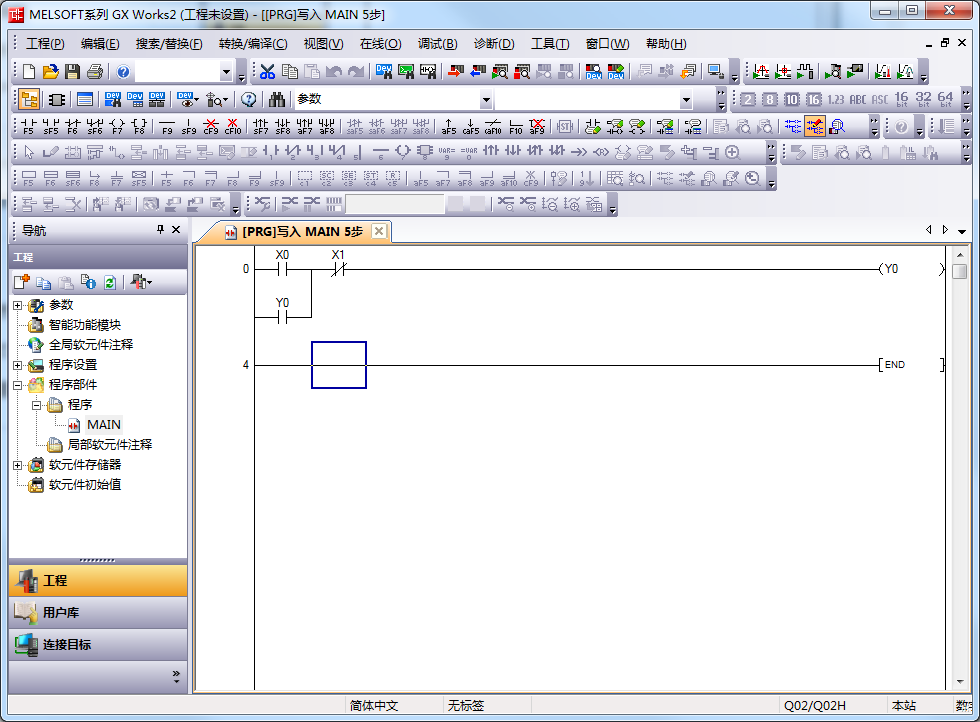

我们开始编写了一个简单的自保程序,编写好后又是显示灰色的，这时候我们需要按“F4”把梯形图进行变换，变换好了之后就是可以进行测试了。
大家一定要试着把这个梯形图写出来，不然关看的话不太好理解的。写出来后按F4进行变换。

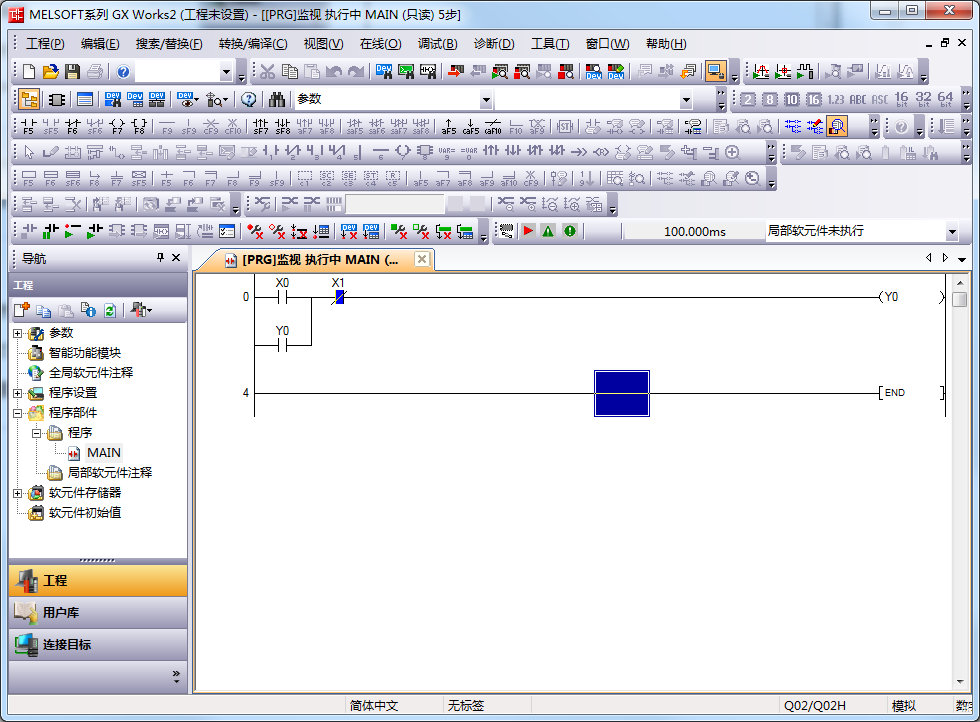

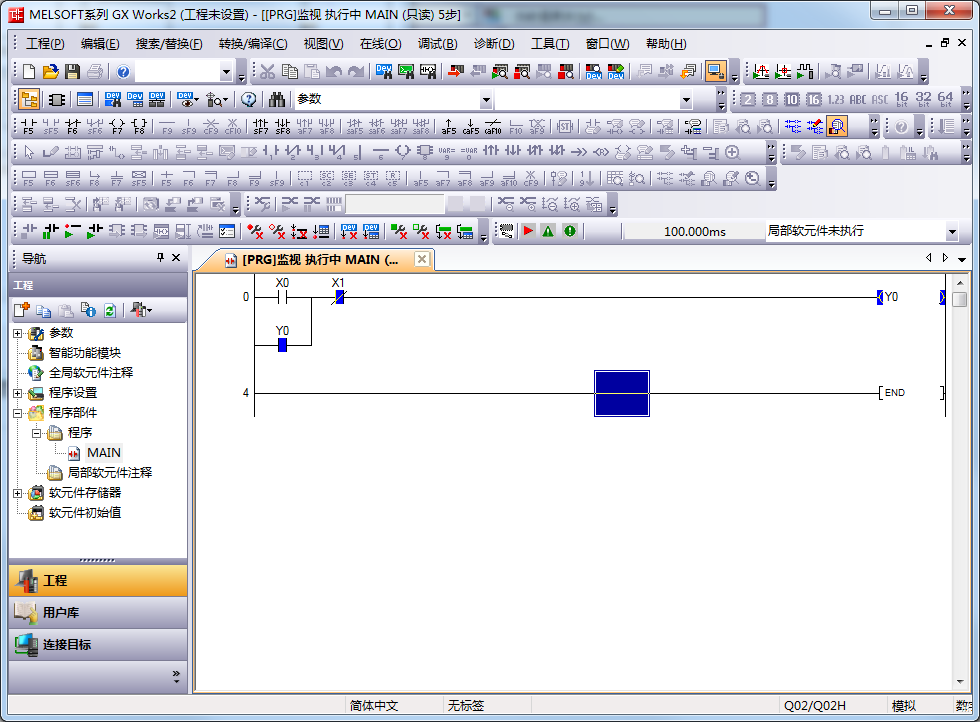

或许会卡一下，稍等就好了好了之后会如下图：下面蓝色的代表现在是通的状态。
好了，最简单的一个自保程序就写好了，下篇就给大家介绍怎么写一个正反转程序。我们首先通过自保，正反转，星三角程序学习下开关量的程序编写，然后会带大家了解一些基本的指令，会带大家编写一些实例程序帮助大家更好的理解。
