01、威纶通触摸屏485端口脚位定义

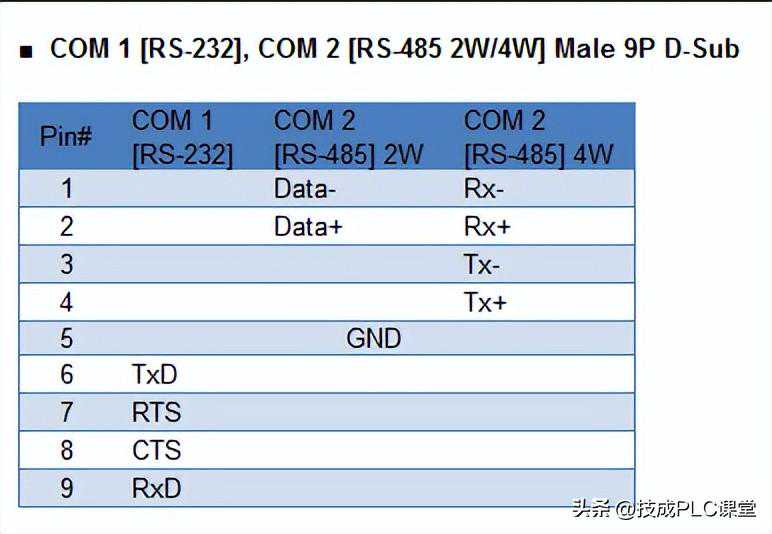

打开EasyBuilderPro软件中的帮助，在通讯端口脚位定义中找到你需要连接的触摸屏型号，如图1所示。这里以TK8071iP为例，可以看到COM2[RS-485]2W通讯端口脚位定义，如图2所示。
图1
图2
02、200SMARTPLC485端口脚位定义
1)200SMARTPLC本体端口

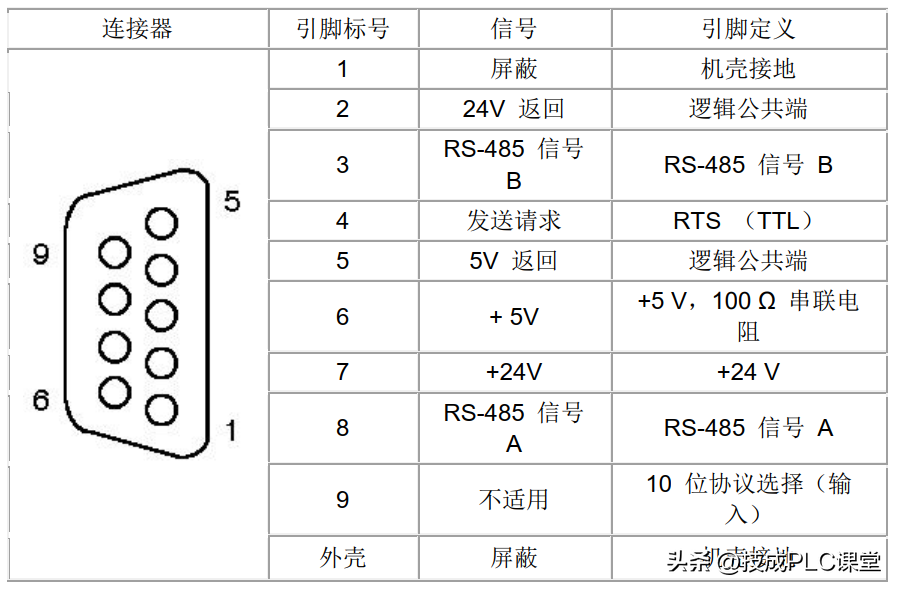

200SMARTPLC选择可以选择CPU集成的RS485通信端口和标准型CPU额外支持SBCM01信号板。CPU集成的RS485通信端口的引脚分配如图3所示，CPU额外支持SBCM01信号板
图3
2)200SMART信号板
标准型CPU额外支持SBCM01信号板，该信号板可以通过STEP7-Micro/WINSMART软件组态为RS485通信端口或者RS232通信端口。SBCM01信号板的引脚分配，如图4所示。
图4
03、PLC与触摸屏连接
1)CPU集成的RS485通信端口与触摸屏连接

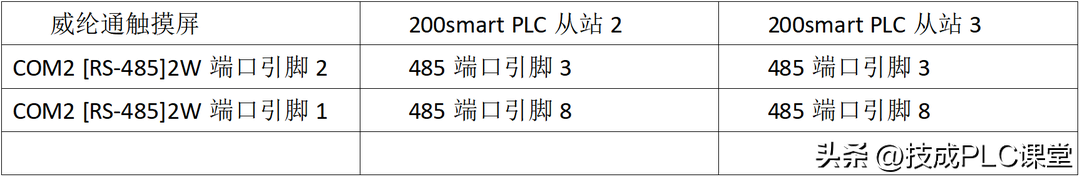

PLC端口引脚3连接触摸屏COM2[RS-485]2W端口引脚2，PLC端口引脚8连接触摸屏COM2[RS-485]2W端口引脚1，如图5所示。
2)SBCM01信号板与触摸屏连接
SBCM01信号板Tx/B连接触摸屏COM2[RS-485]2W端口引脚2，SBCM01信号板Rx/A连接触摸屏COM2[RS-485]2W端口引脚1，如图5所示。
图5
二、EasyBuilderPro软件设置01、通讯参数设置

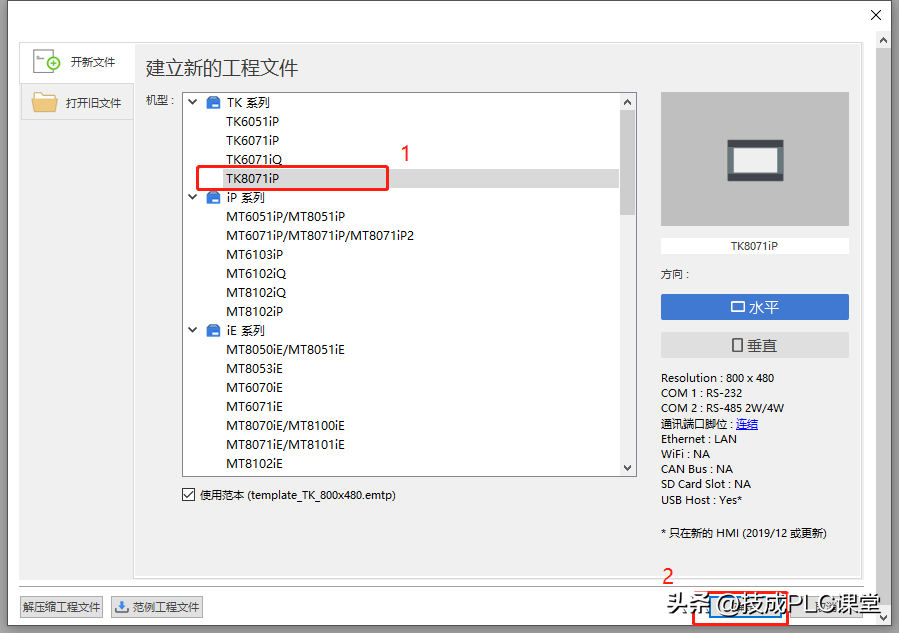

1)打开EasyBuilderPro软件在文件菜单栏中新建项目选择TK8071iP这款触摸屏，如图6所示；
图6

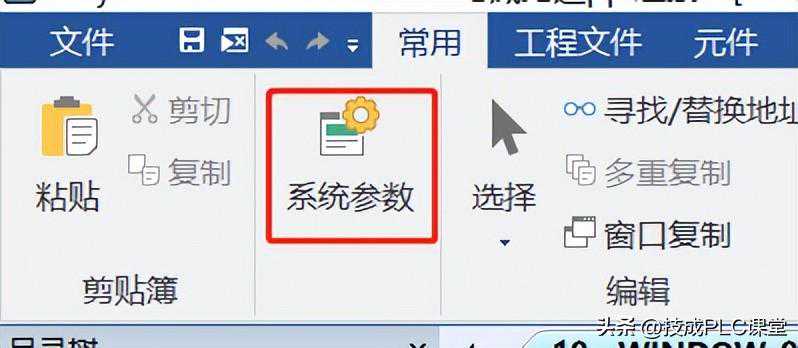

2)在菜单栏中的常用—系统参数，如图7所示，进行通讯参数设置；
图7

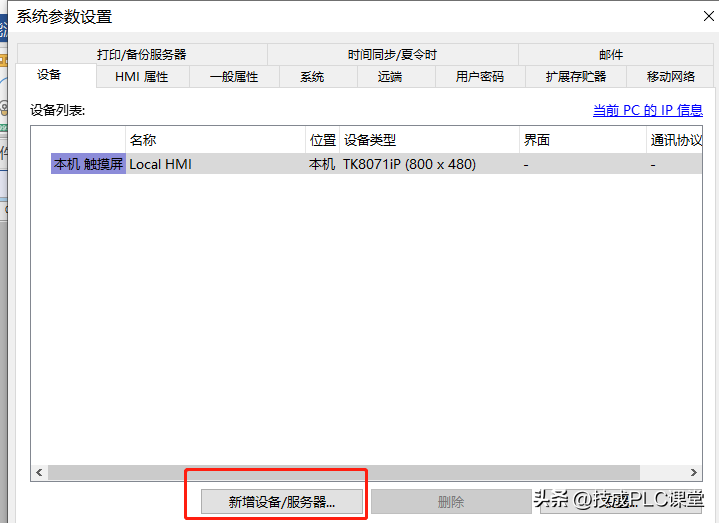

3)在系统参数设置窗口中选择新增设备，如图8所示；
图8

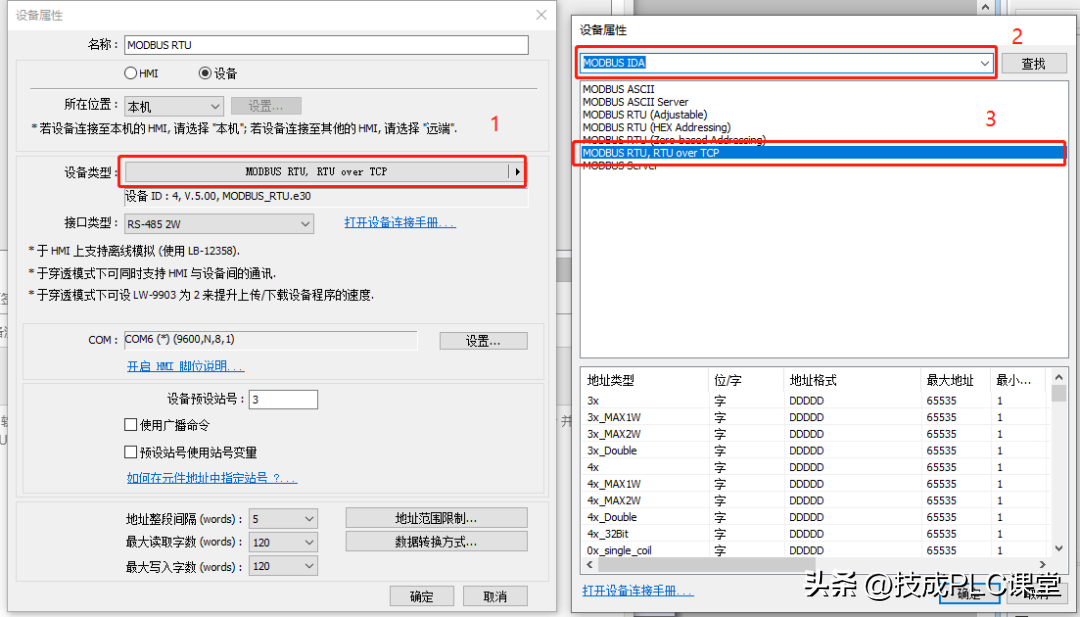

4)选择MODBUSRTU，RTUoverTCP，如图9所示；
图9

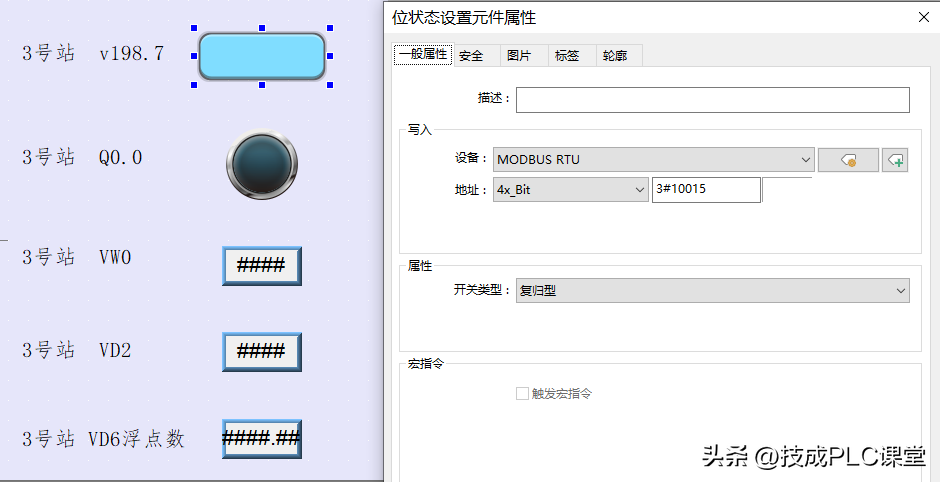

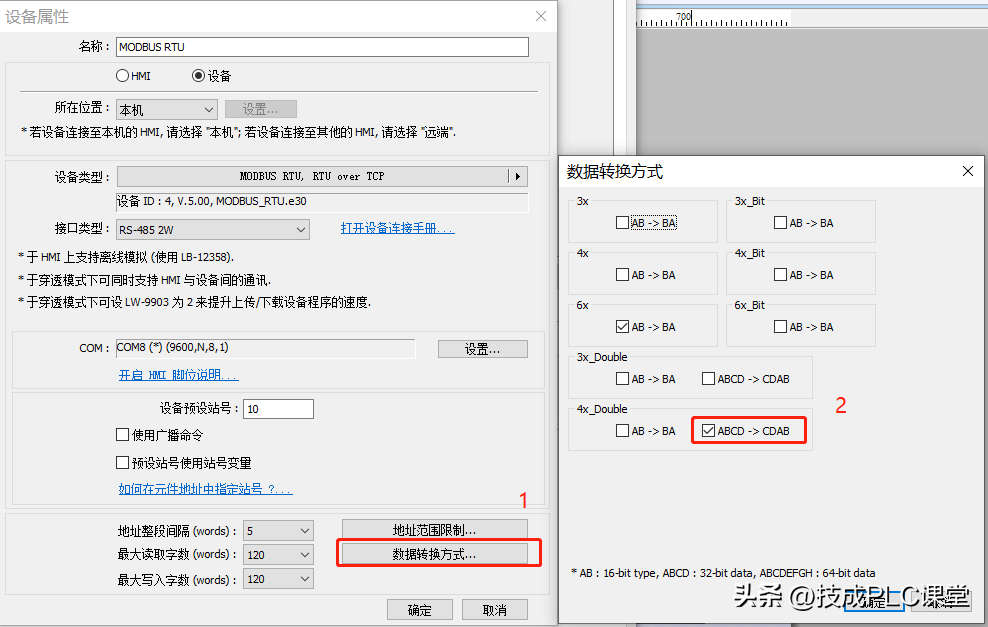

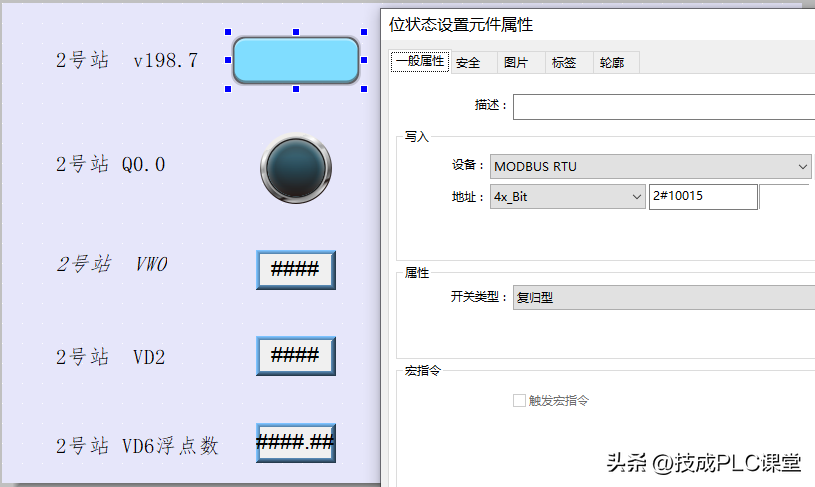

5)通讯参数根据图10设置，如果设备预设站号设置的为10设置不同，组态的元件地址如果没有加站号地址的组态元件都是从站10的地址数据，例如210015中21表示的是2号站的。
图14
3)16位无符号整数

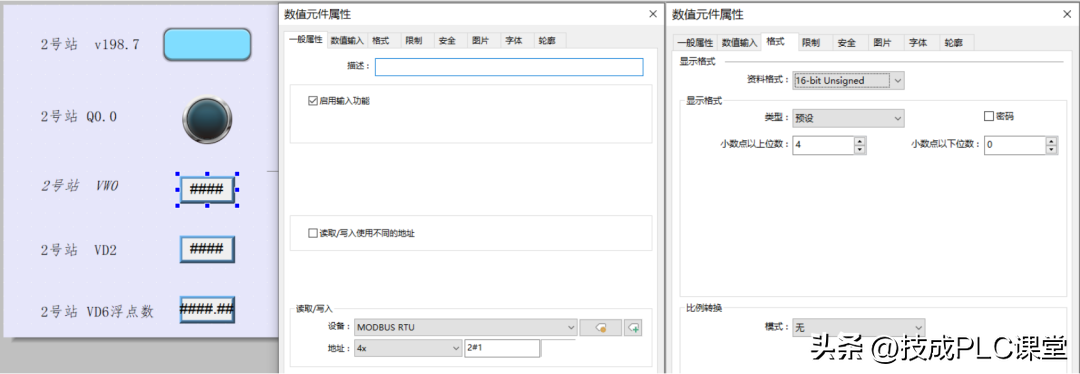

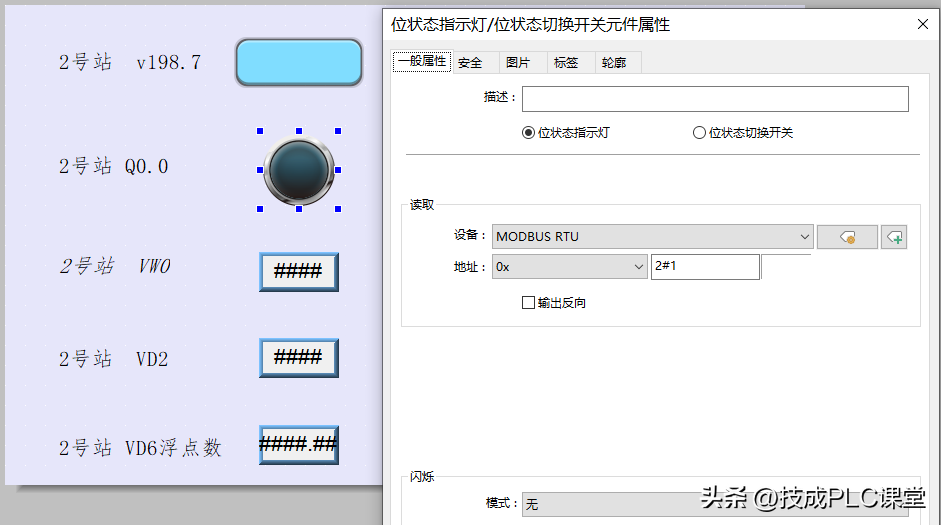

组态如图15所示，4x表示的是保持寄存器，22表示的是2号站的VD0,格式选择32-bitUnsigned。
图16
5)32位浮点数

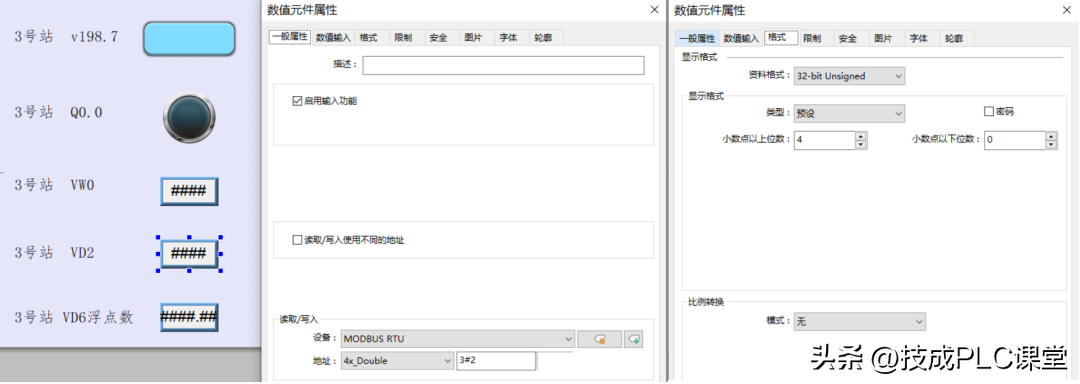

如图17所示，4x_Double表示的是32位的保持寄存器，210015中31表示的是3号站的。

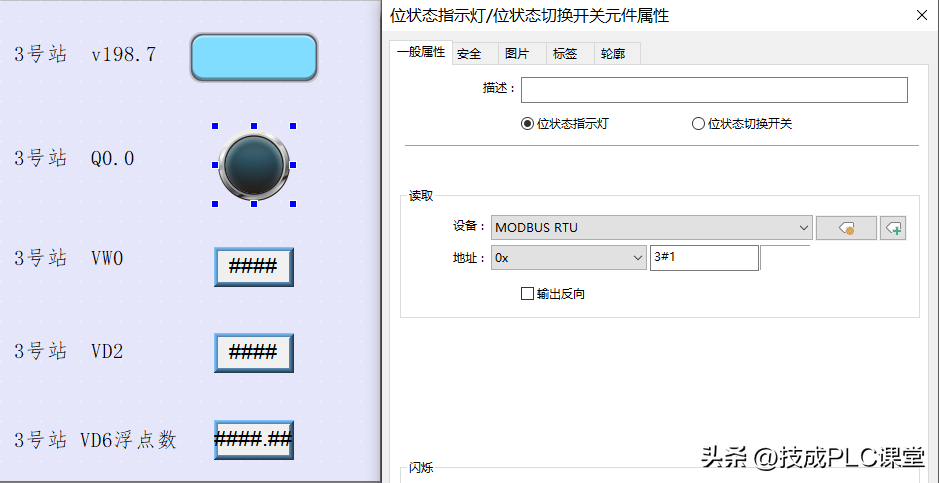

图21

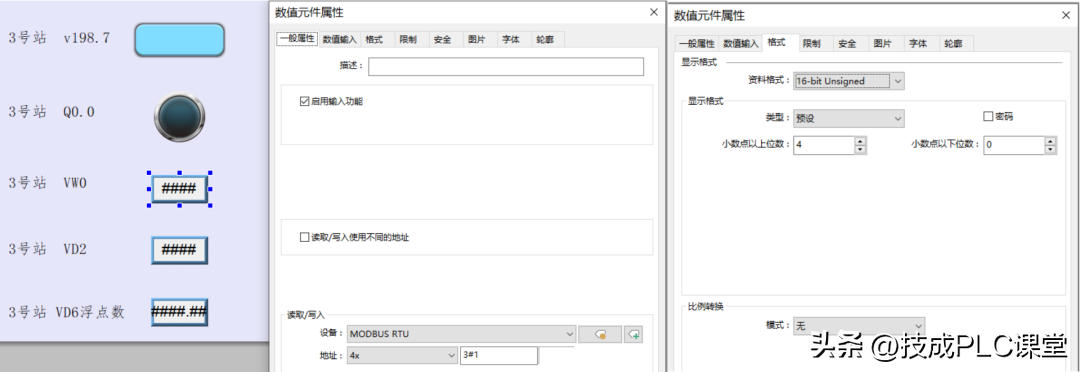

3)16位无符号整数
组态如图22所示，4x表示的是保持寄存器，32表示的是2号站的VD0,格式选择32-bitUnsigned。
图24

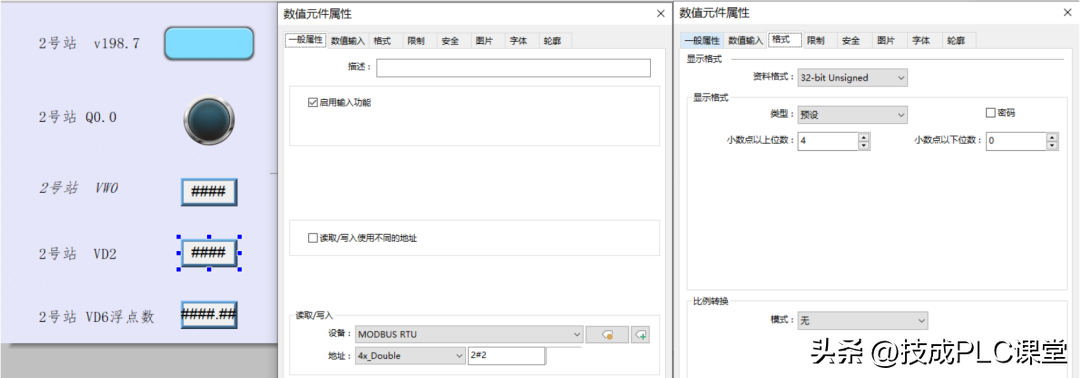

5)32位浮点数

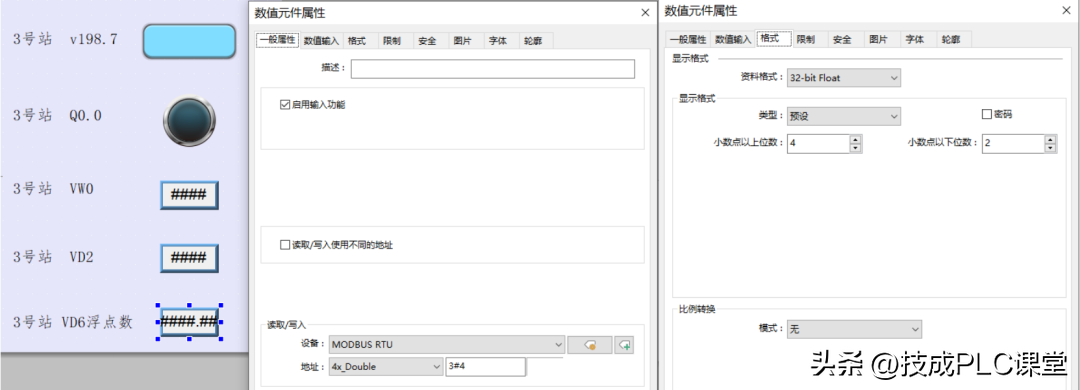

如图25所示，4x_Double表示的是32位的保持寄存器，2#4表示的是2号站的VD6,格式选择32-bitFloat。
图25
最后组态程序编写好后如图26所示
图26
04、下载组态程序
1)在电脑中插入U盘；

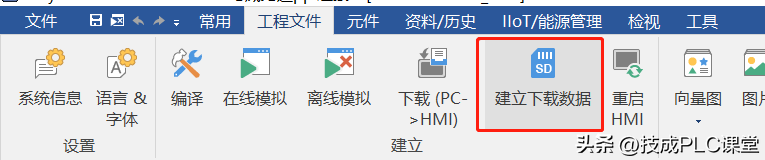

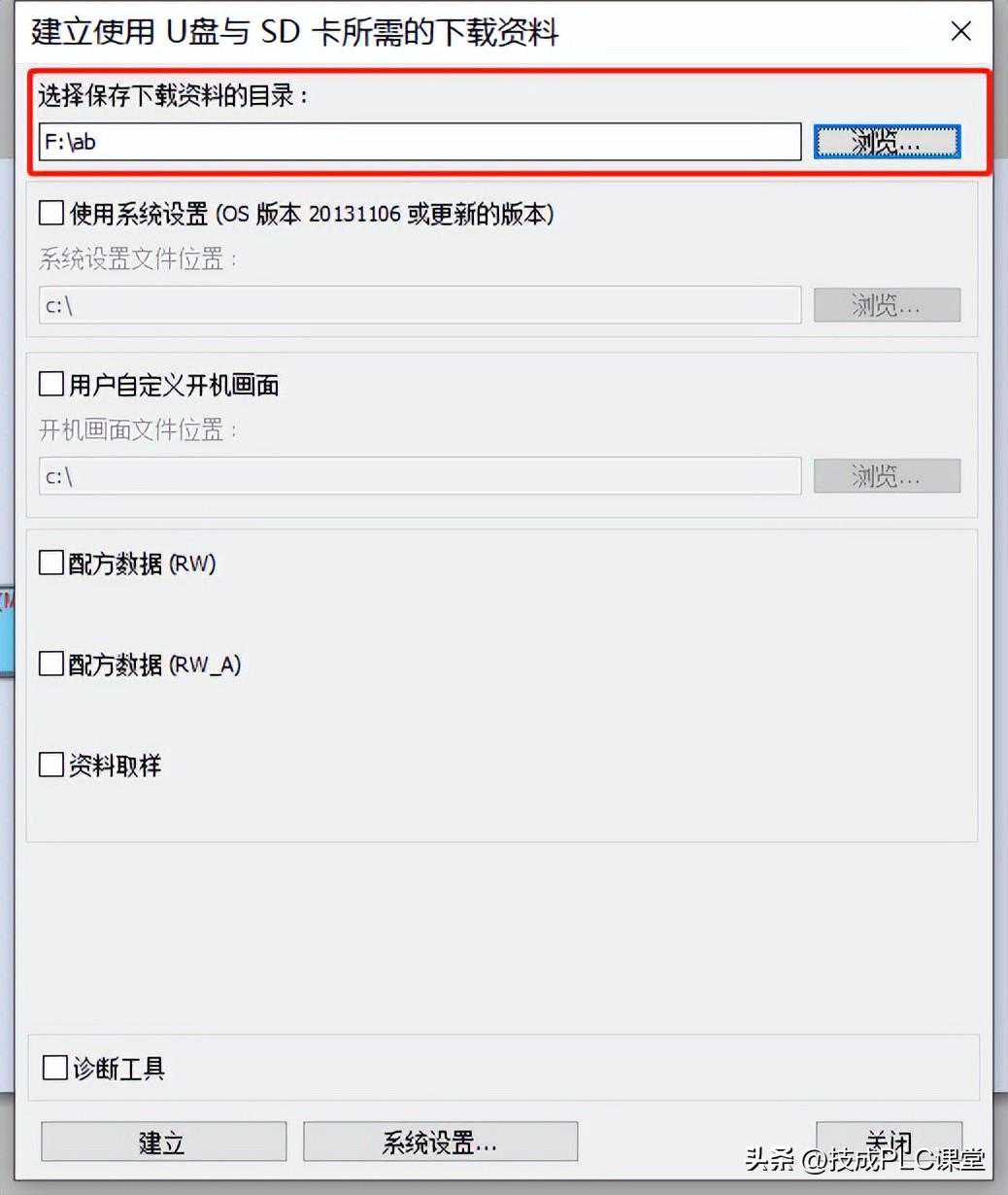

2)在工程文件—建立下载数据，如图27所示；
图27
图28

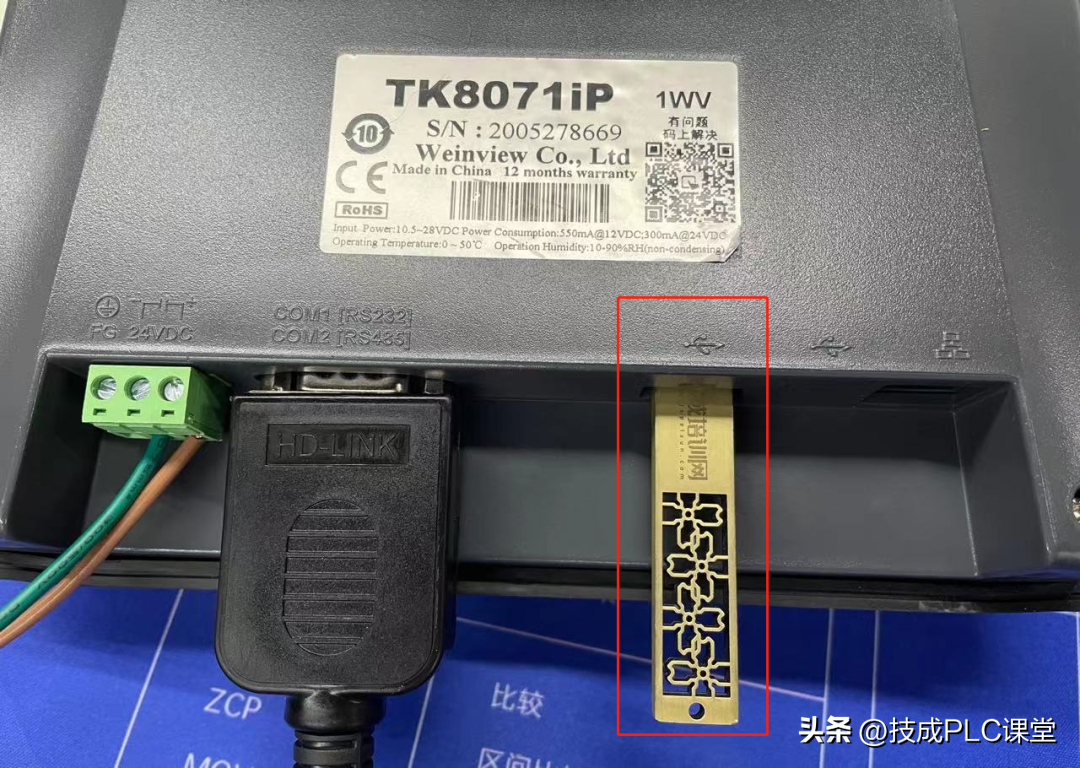

4)在触摸屏中插入U盘，如图29所示；
图29

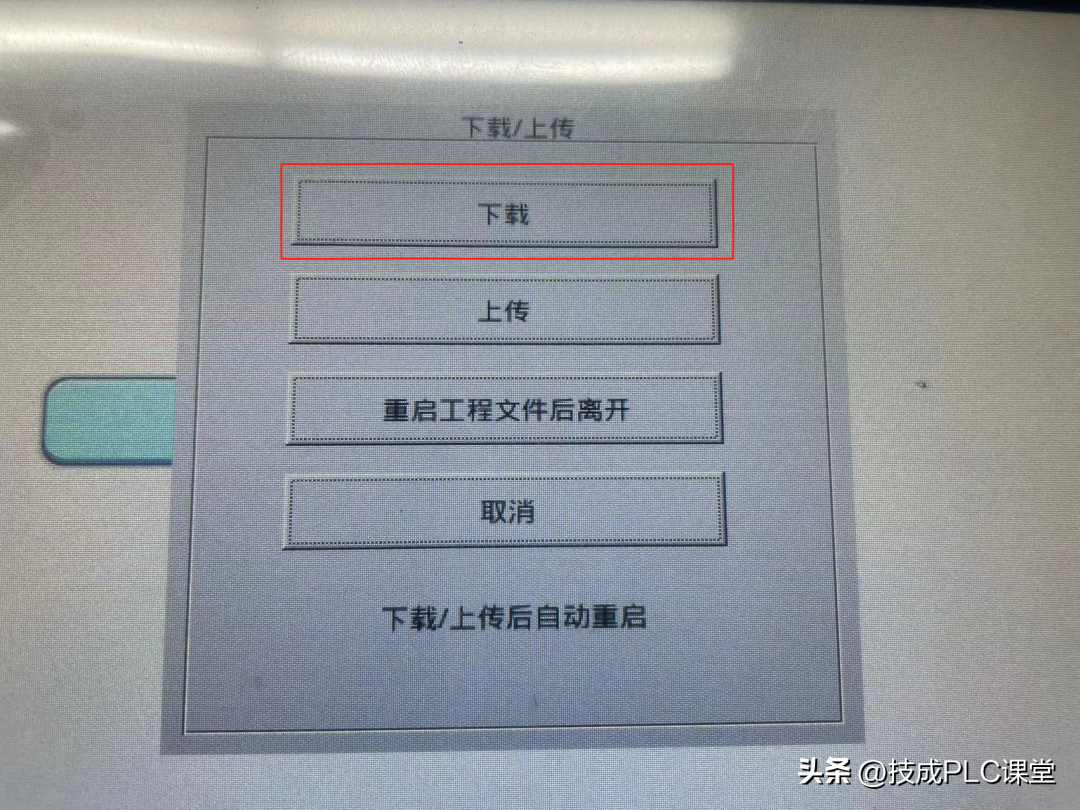

5)选择下载，如图30所示；
图30

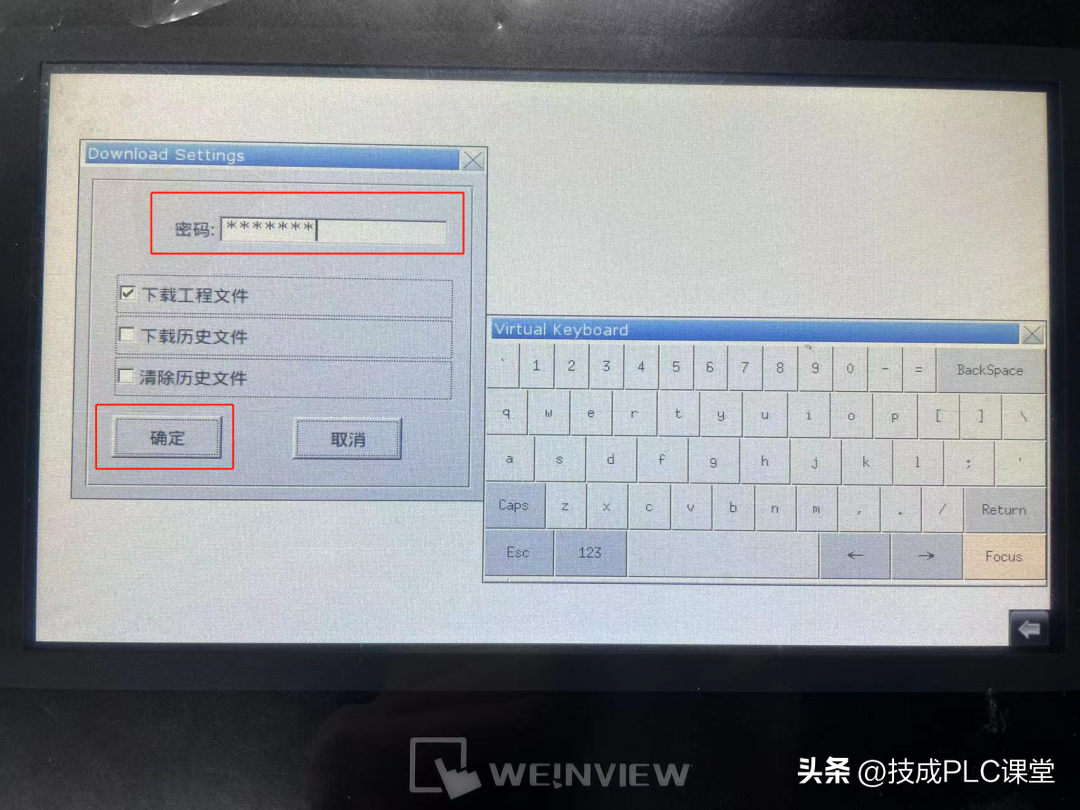

6)输入默认密码：111111，勾选下载工程文件，然后点确定，如图31所示；
图31
7)选择ab文件，点确定，就会进入程序下载，如图32所示，程序下载完会自动重启触摸屏，拔掉U盘。
图32
三、PLC程序编写01、2号从站程序
打开STEP7-MicroWINSMART软件中找到modbusrtu从站库，然后编写modbusrtu从站程序，如图33所示。需要注意给库存储区分配地址，在程序块中的库右键选择库存储区分配，如图34所示。程序编写好下载到plc中，plc切换至运行模式。
图33
图34
02、3号从站程序
打开STEP7-MicroWINSMART软件中找到modbusrtu从站库，然后编写modbusrtu从站程序，如图35所示。需要注意给库存储区分配地址，在程序块中的库右键选择库存储区分配，如图36所示。程序编写好下载到plc中，plc切换至运行模式。
图35
图36
四、连机测试如图37所示，触摸屏与PLC已经通讯成功，数据实现交换，图38为200SMARTPLC从站2数据，图39为200SMARTPLC从站3数据。
图37
图38
图39
总结文档程序
1)威纶通触组态程序
2)modbusrtu通讯2号站.smart
3)modbusrtu通讯3号站.smart
4)西门子PLCModbus地址计算器
技成培训网原创，作者：邹志锐，未经授权不得转载，违者必究
